ПОИСК И УСТРАНЕНИЕ НЕИСПРАВНОСТЕЙ

СИСТЕМА ДИНАМИЧЕСКОЙ СТАБИЛИЗАЦИИ (ASC)

35C-77

!

ОСТОРОЖНО

• Если в шине CAN есть какая-либо

неисправность, может быть выдан
неверный код диагностики. Прежде чем
выполнять эту диагностику, следует
продиагностировать шину CAN
(см. ГРУППА 54С, Анализ кодов
диагностики неисправностей

Стр.54C-18

).

• Перед заменой ECU убедиться в том, что

линии шины CAN в норме.

• При замене узла гидросистемы

(объединенного с ASC-ECU) всегда следует
выполнять калибровку датчика рулевого
колеса, датчика ускорения и угловой
скорости и датчика давления тормозной
жидкости (см.

Стр.35C-173

,

Стр.35C-173



и

Стр.35C-174

).

РАБОТА

• Датчик скорости колеса является в некотором

роде генератором импульсов. Он состоит из
модуляторов (пластин, на которых
попеременно расположены южные
и северные полюса магнитов), которые
определяют скорость вращения колеса, т.к.
диск вращается с той же скоростью, что
и колесо. Датчик генерирует частотный
импульсный сигнал, пропорциональный
частоте вращения колеса.

• Эти импульсные сигналы, создаваемые

датчиками скорости колеса, поступают
в ASC-ECU. ASC-ECU по частоте импульсного
сигнала определяет скорость вращения колеса.

УСЛОВИЯ ПОЯВЛЕНИЯ КОДОВ
ДИАГНОСТИКИ

Этот код диагностики выдается при обнаружении
одной из перечисленных ниже неисправностей:

• Если давление тормозной жидкости слишком

долго остается низким.

• Если давление тормозной жидкости

поддерживается в течение долгого времени.

ВОЗМОЖНЫЕ ПРИЧИНЫ

• Поврежден жгут электропроводки или

разъемы

• Внешние шумовые помехи

• Неисправность датчика скорости колеса

• Неисправность ECU ASC

• Слишком большое расстояние между датчиком

скорости колеса и задающим диском

• Налипание инородных материалов на датчик

скорости колеса

• Налипание инородных материалов на

задающий диск

• Неисправность подшипника колеса

• Ненадлежащая установка датчика скорости

колеса

• Деформация задающего диска

• Нарушение рисунка намагниченности

задающего диска

• Выкрашивание зубьев задающего диска

ПРОЦЕДУРА ДИАГНОСТИКИ

ШАГ 1. Диагностика шины CAN с помощью
M.U.T.-III
Диагностика шины CAN проводится с помощью
M.U.T.-III.

Q: Результаты проверки в норме?

ДА :

Переход к Шагу 3.

НЕТ :

Отремонтируйте линии шины CAN
(см. ГРУППА 54C

− Устранение

неисправностей

Стр.54C-18

). После

выполнения перейдите к шагу 2.

ШАГ 2. Повторная проверка кода диагностики
после переустановки шины CAN

Q: Выдается ли код диагностики № C1049?

ДА :

Переход к Шагу 3.

НЕТ :

Диагностика завершена.

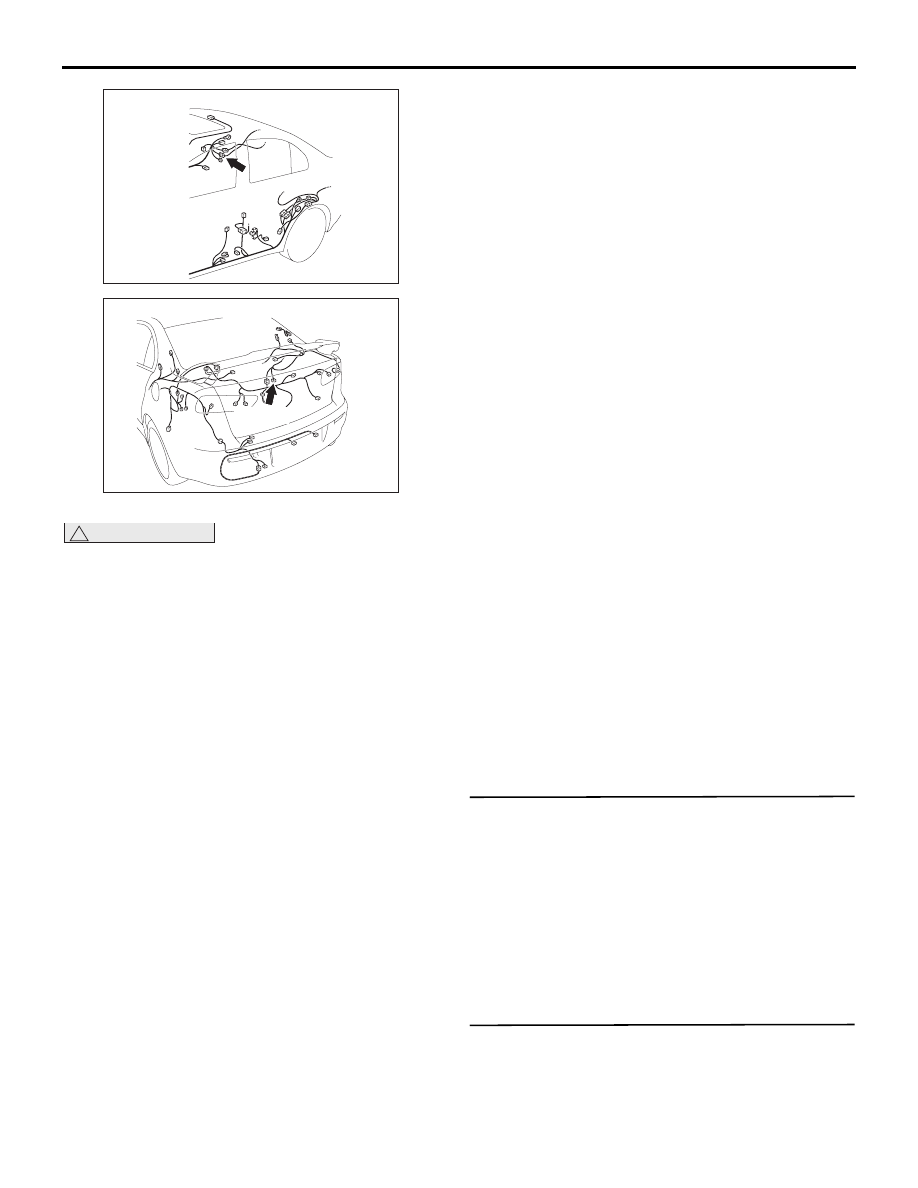

Разъем: D-12

AL

AC612723

F-04 (B)

Разъем: F-04

AU

AC612744

ПОИСК И УСТРАНЕНИЕ НЕИСПРАВНОСТЕЙ

СИСТЕМА ДИНАМИЧЕСКОЙ СТАБИЛИЗАЦИИ (ASC)

35C-78

ШАГ 3. Диагностический код M.U.T.-III
Проверить, выдаются ли также коды диагностики
№ C102B, C1032, C1035 и C1044.

Q: Выдаются ли также коды диагностики № C102B,

C1032, C1035 и C1044?
ДА :

Провести диагностику по
соответствующим кодам диагностики
и перейти к Шагу 5.

НЕТ :

Переход к Шагу 4.

ШАГ 4. Перечень данных M.U.T.-III
Проверить следующие эксплуатационные
характеристики.

• Наименование №04: Датчик скорости ЗП

колеса

Q: Результаты проверки в норме?

ДА :

Периодическая неисправность
(см. ГРУППА 00

− Что делать

с периодическими неисправностями

Стр.00-15

).

НЕТ :

Переход к Шагу 5.

ШАГ 5. Измерение напряжения на разъеме
ASC-ECU A-58

(1) Отсоединить разъем ASC-ECU

и подсоединить специальный инструмент -
жгут проводов для проверки ASC (MB991997)
к разъему со стороны жгута, после чего
измерить напряжение со стороны разъема
специального инструмента.

ПРИМЕЧАНИЕ: Не следует подсоединять
специальный инструмент к ASC-ECU.

(2) Поверните ключ зажигания в положение «ON»

(ВКЛ.).

(3) Измерить напряжение между клеммой

питания датчика скорости колеса (сигнальная
клемма) № 43 и «массой», а также между
клеммой заземления датчика скорости колеса
№ 42 и «массой».

НОРМА: 1 В или меньше

Q: Результаты проверки в норме?

ДА :

Переход к Шагу 6.

НЕТ (Результат измерений на клемме № 43 или
№ 42 не соответствует норме) :

Переход к Шагу 7.

ШАГ 6. Измерение сопротивления на разъеме
ASC-ECU A-58

(1) Отсоединить разъем ASC-ECU

и подсоединить специальный инструмент -
жгут проводов для проверки ASC (MB991997),
к разъему со стороны жгута, после чего
измерить сопротивление со стороны разъема
специального инструмента.
ПРИМЕЧАНИЕ: Не следует подсоединять
специальный инструмент к ASC-ECU.

(2) Измерить сопротивление между клеммой

питания датчика скорости колеса (сигнальная
клемма) № 43 и «массой», а также между
клеммой заземления датчика скорости колеса
№ 42 и «массой».

НОРМА: Разрыв

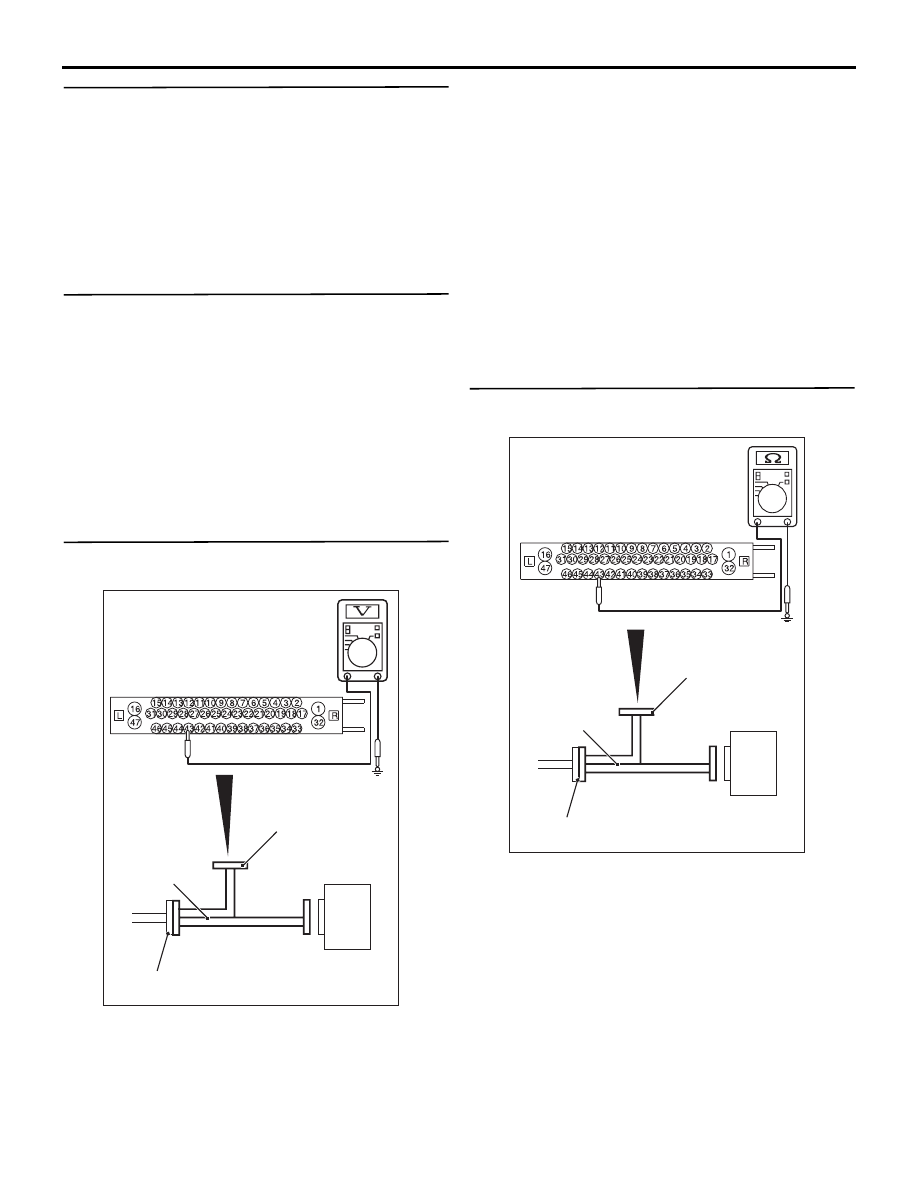

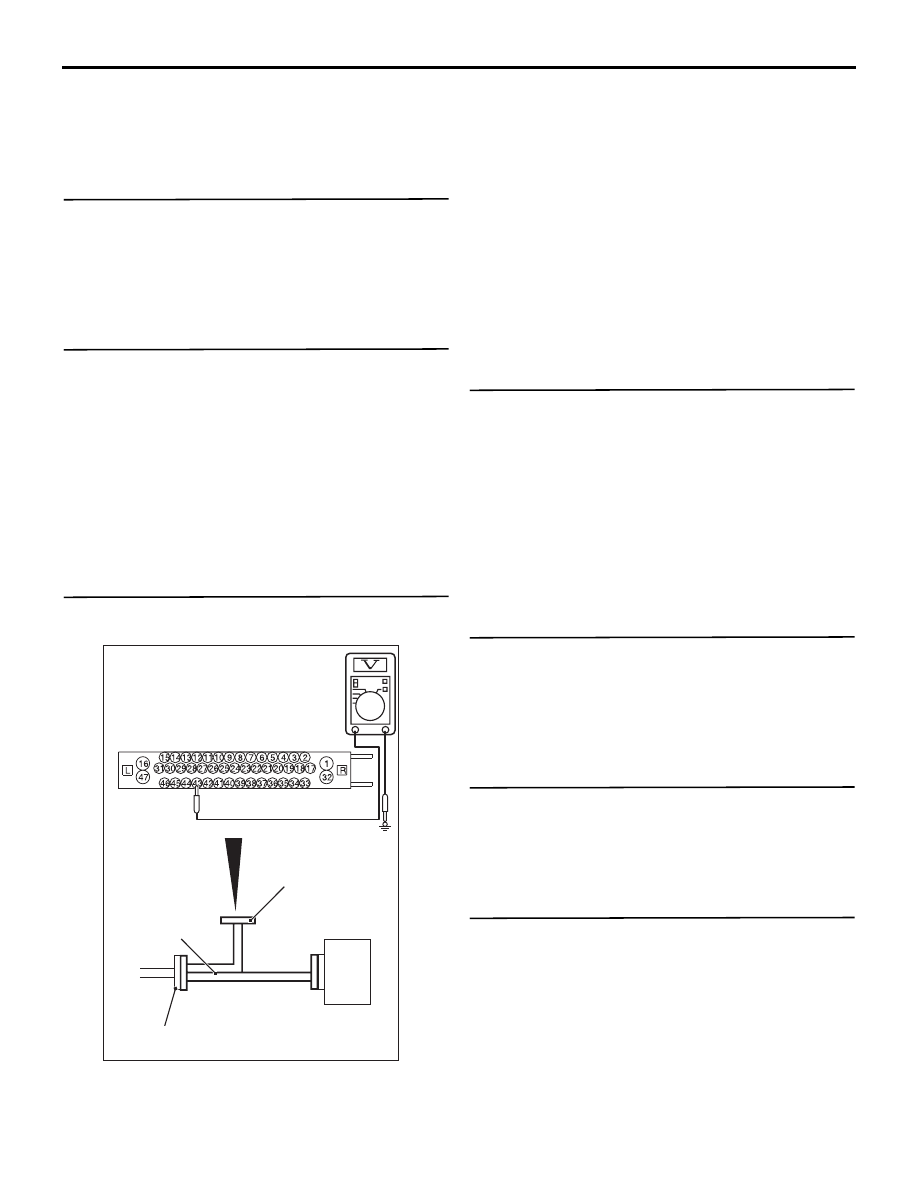

A-58 Разъем жгута ASC-ECU

Проверьте жгут

MB991997

ASC-ECU

DE

AC606869

A-58 Разъем жгута ASC-ECU

Проверьте жгут

MB991997

ASC-ECU

DF

AC606869

ПОИСК И УСТРАНЕНИЕ НЕИСПРАВНОСТЕЙ

СИСТЕМА ДИНАМИЧЕСКОЙ СТАБИЛИЗАЦИИ (ASC)

35C-79

Q: Результаты проверки в норме?

ДА :

Переход к Шагу 9.

НЕТ (Результат измерений на клемме № 43 или
№ 42 не соответствует норме) :

Переход

к Шагу 7.

ШАГ 7. Проверка разъема: разъем ASC-ECU
A-58, промежуточные разъёмы C-31 и D-12,
разъем датчика скорости <ЗП> колеса F-04

Q: Результаты проверки в норме?

ДА :

Переход к Шагу 8.

НЕТ :

Отремонтировать неисправный разъем.

ШАГ 8. Проверка жгута электропроводки
между клеммой № 43 разъема ASC-ECU A-58
и клеммой № 1 разъема датчика скорости
<ЗП> колеса F-04, а также между клеммой №
42 разъема ASC-ECU A-58 и клеммой № 2
разъема датчика скорости <ЗП> колеса F-04.

• Проверить наличие короткого замыкания

в цепи датчика скорости <ЗП> колеса.

Q: Результаты проверки в норме?

ДА :

Заменить датчик скорости <ЗП> колеса.

НЕТ :

Отремонтировать жгут электропроводки.

ШАГ 9. Измерение напряжения на разъеме
ASC-ECU A-58

(1) Отсоединить разъем ASС-ECU

и подсоединить специальный инструмент -
жгут проводов для проверки ASС (MB991997),

к разъемам со стороны ASC-ECU и со
стороны жгута, после чего измерить
напряжение со стороны разъема
специального инструмента.

(2) Поверните ключ зажигания в положение «ON»

(ВКЛ.).

(3) Измерить напряжение между клеммой

питания датчика скорости колеса (сигнальная
клемма) № 43 и «массой».

НОРМА: Приблизительное напряжение
аккумуляторной батареи

Q: Результаты проверки в норме?

ДА :

Переход к Шагу 10.

НЕТ :

Переход к Шагу 12.

ШАГ 10. Проверка жгута электропроводки
между клеммой № 43 разъема ASC-ECU A-58
и клеммой № 1 разъема датчика скорости
<ЗП> колеса F-04, а также между клеммой №
42 разъема ASC-ECU A-58 и клеммой № 2
разъема датчика скорости <ЗП> колеса F-04.

• Проверить наличие обрыва цепи датчика

скорости <ЗП> колеса.

Q: Результаты проверки в норме?

ДА :

Переход к Шагу 11.

НЕТ :

Отремонтировать жгут электропроводки.

ШАГ 11. Проверка датчика скорости колеса как
единого узла
См.

Стр.35C-177

.

Q: Результаты проверки в норме?

ДА :

Переход к Шагу 13.

НЕТ :

Заменить датчик скорости колеса.

ШАГ 12. Проверка разъема: разъем A-58
ASC-ECU

Q: Результаты проверки в норме?

ДА :

Переход к Шагу 16.

НЕТ :

Отремонтировать неисправный разъем.

ШАГ 13. Проверка установки датчика скорости
колеса
Проверить, как установлен датчик скорости <ЗП>
колеса (датчик скорости колеса отсоединен,
плохо закреплен крепежный болт и т.д.).

Q: Результаты проверки в норме?

ДА :

Переход к Шагу 14.

НЕТ :

Установить датчик скорости колеса
правильно.

A-58 Разъем жгута ASC-ECU

Проверьте жгут

MB991997

ASC-ECU

BO

AC606870

ПОИСК И УСТРАНЕНИЕ НЕИСПРАВНОСТЕЙ

СИСТЕМА ДИНАМИЧЕСКОЙ СТАБИЛИЗАЦИИ (ASC)

35C-80

ШАГ 14. Проверка расшатанности подшипника
колеса
ПРИМЕЧАНИЕ: Расшатанный подшипник колеса
может привести к увеличению расстояния
между датчиком скорости колеса и задающим
диском. Проверить расшатанность подшипника
<ЗП> колеса (См. ГРУППА 27

−

 Обслуживание на

машине

Стр.27-2

.)

Q: Результаты проверки в норме?

ДА :

Переход к Шагу 15.

НЕТ :

Заменить узел ступицы заднего колеса.

ШАГ 15. Проверка задающего диска

Проверить наличие налипания посторонних
материалов на задающий диск и его
деформации.

Q: Результаты проверки в норме?

ДА :

Переход к Шагу 16.

НЕТ (налипание посторонних материалов) :

Снять посторонние материалы
и очистить задающий диск, стараясь не
повредить магнит и не нарушить его
магнитные свойства.

НЕТ (Деформация) :

Заменить узел ступицы

заднего колеса.

ШАГ 16. Проверьте факт сброса кода
неисправности.
(1) Сбросить диагностический код.
(2) Развить на транспортном средстве скорость

не менее 20 км/ч.
ПРИМЕЧАНИЕ: В некоторых случаях
сигнальная лампа ABS не гаснет, пока не
будет превышена скорость в 20 км/ч.

Q: Выдается ли код диагностики № C1049?

ДА :

После замены узла гидросистемы
(объединенного с ASC-ECU) выполните
калибровку датчика рулевого колеса,
датчика ускорения и угловой скорости
и датчика давления тормозной жидкости,
чтобы повторно установить нулевую
точку для ASC-ECU (см.

Стр.35C-173

,

Стр.35C-173

 и

Стр.35C-174

).

НЕТ :

Диагностика завершена.

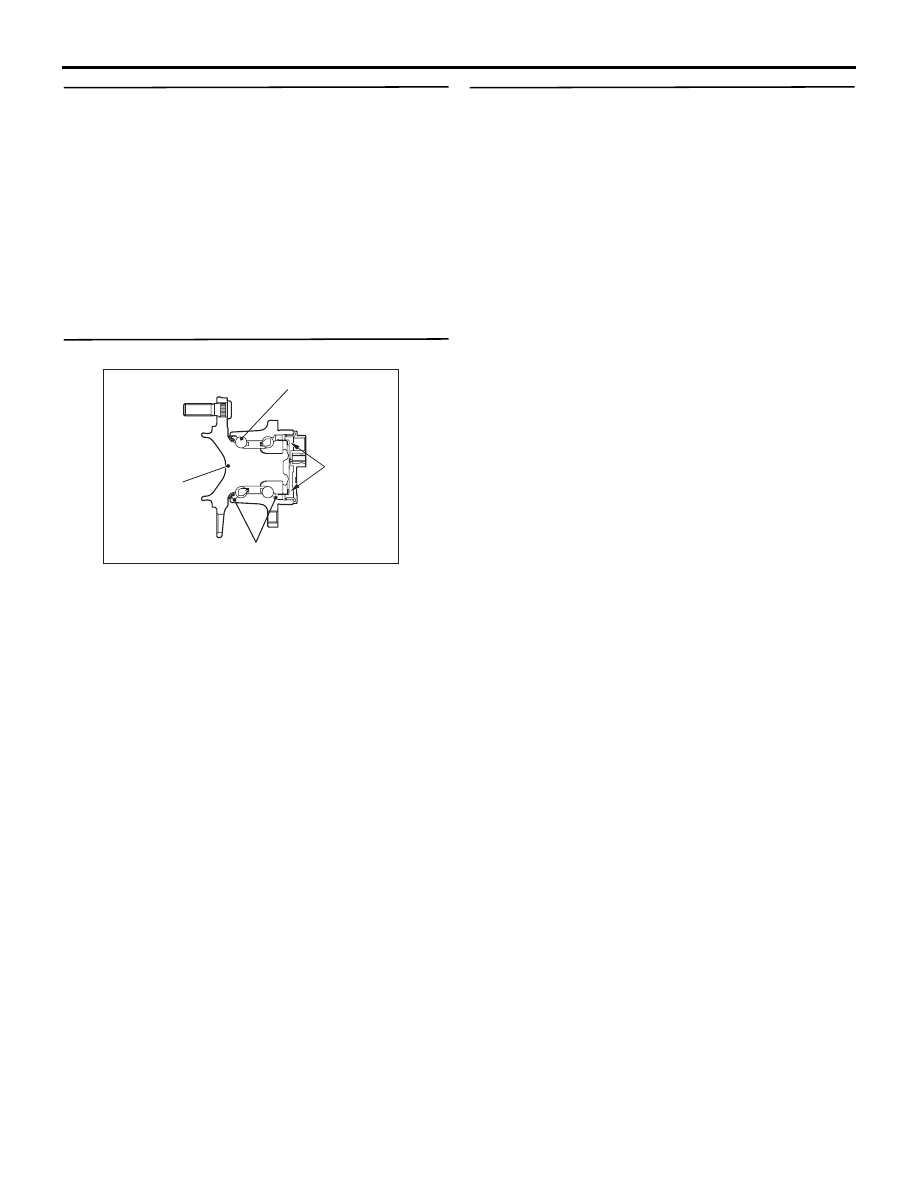

AB
