ПОИСК И УСТРАНЕНИЕ НЕИСПРАВНОСТЕЙ

СИСТЕМА ДИНАМИЧЕСКОЙ СТАБИЛИЗАЦИИ (ASC)

35C-73

ШАГ 3. Диагностический код M.U.T.-III
Проверить, выдаются ли также коды диагностики
№ C1020, C1027, C102A и C1043.

Q: Выдаются ли также коды диагностики № C1020,

C1027, C102A и C1043?
ДА :

Провести диагностику по
соответствующим кодам диагностики
и перейти к Шагу 5.

НЕТ :

Переход к Шагу 4.

ШАГ 4. Перечень данных M.U.T.-III
Проверить следующие эксплуатационные
характеристики.

• Наименование №03: Датчик скорости ЗЛ

колеса

Q: Результаты проверки в норме?

ДА :

Периодическая неисправность
(см. ГРУППА 00

− Что делать

с периодическими неисправностями

Стр.00-15

).

НЕТ :

Переход к Шагу 5.

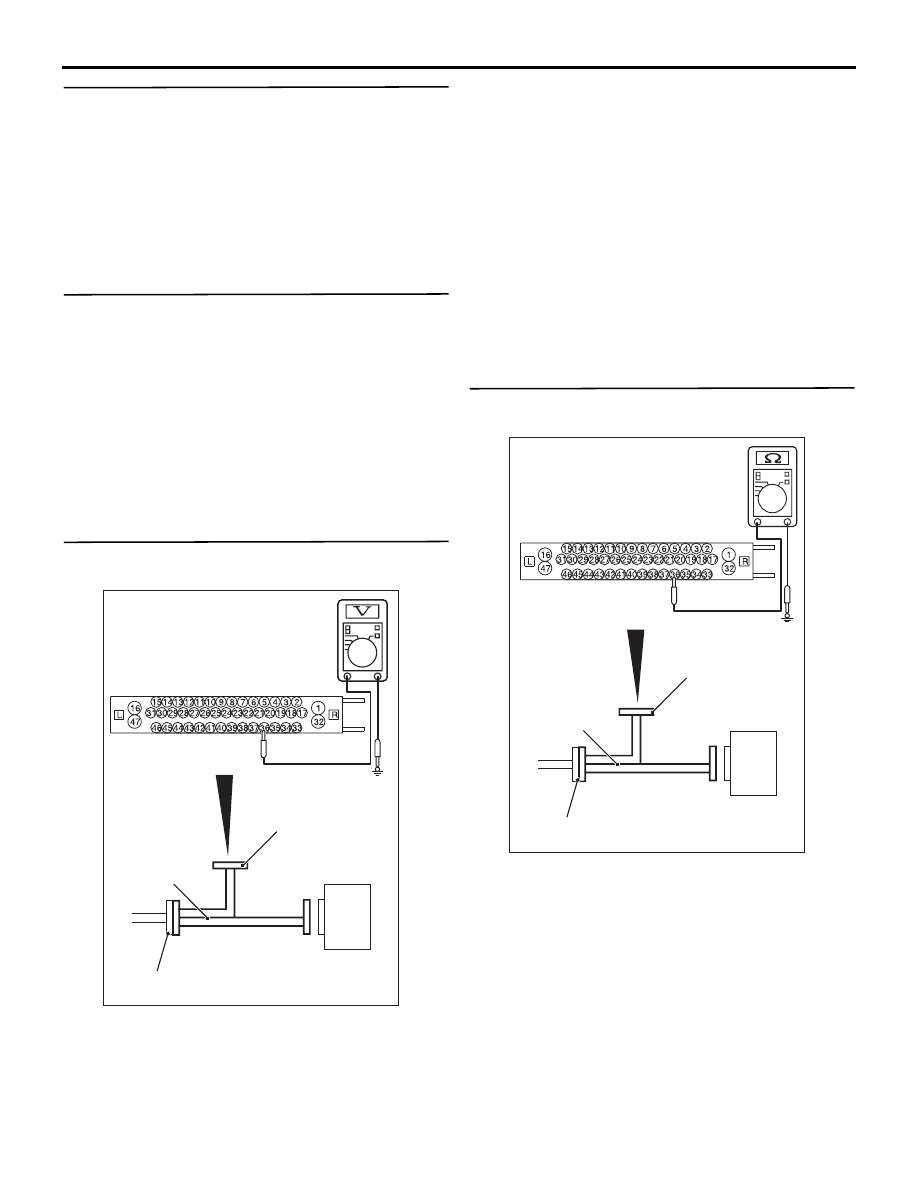

ШАГ 5. Измерение напряжения на разъеме
ASC-ECU A-58

(1) Отсоединить разъем ASC-ECU

и подсоединить специальный инструмент -
жгут проводов для проверки ASC (MB991997)
к разъему со стороны жгута, после чего
измерить напряжение со стороны разъема
специального инструмента.

ПРИМЕЧАНИЕ: Не следует подсоединять
специальный инструмент к ASC-ECU.

(2) Поверните ключ зажигания в положение «ON»

(ВКЛ.).

(3) Измерить напряжение между клеммой

питания датчика скорости колеса (сигнальная
клемма) № 36 и «массой», а также между
клеммой заземления датчика скорости колеса
№ 37 и «массой».

НОРМА: 1 В или меньше

Q: Результаты проверки в норме?

ДА :

Переход к Шагу 6.

НЕТ (Результат измерений на клемме № 36 или
№ 37 не соответствует норме) :

Переход к Шагу 7.

ШАГ 6. Измерение сопротивления на разъеме
ASC-ECU A-58

(1) Отсоединить разъем ASC-ECU

и подсоединить специальный инструмент -
жгут проводов для проверки ASC (MB991997),
к разъему со стороны жгута, после чего
измерить сопротивление со стороны разъема
специального инструмента.
ПРИМЕЧАНИЕ: Не следует подсоединять
специальный инструмент к ASC-ECU.

(2) Измерить сопротивление между клеммой

питания датчика скорости колеса (сигнальная
клемма) № 36 и «массой», а также между
клеммой заземления датчика скорости колеса
№ 37 и «массой».

НОРМА: Разрыв

A-58 Разъем жгута ASC-ECU

Проверьте жгут

MB991997

ASC-ECU

DC

AC606869

A-58 Разъем жгута ASC-ECU

Проверьте жгут

MB991997

ASC-ECU

DD

AC606869

ПОИСК И УСТРАНЕНИЕ НЕИСПРАВНОСТЕЙ

СИСТЕМА ДИНАМИЧЕСКОЙ СТАБИЛИЗАЦИИ (ASC)

35C-74

Q: Результаты проверки в норме?

ДА :

Переход к Шагу 9.

НЕТ (Результат измерений на клемме № 36 или
№ 37 не соответствует норме) :

Переход

к Шагу 7.

ШАГ 7. Проверка разъема: разъем ASC-ECU
A-58, промежуточные разъёмы C-31 и D-17,
разъем датчика скорости <ЗЛ> колеса F-24

Q: Результаты проверки в норме?

ДА :

Переход к Шагу 8.

НЕТ :

Отремонтировать неисправный разъем.

ШАГ 8. Проверка жгута электропроводки
между клеммой № 36 разъема ASС-ECU A-58
и клеммой № 1 разъема датчика скорости
<ЗЛ> колеса F-24, а также между клеммой № 37
разъема ASC-ECU A-58 и клеммой № 2
разъема датчика скорости <ЗЛ> колеса F-24.

• Проверить наличие короткого замыкания

в цепи датчика скорости <ЗЛ> колеса.

Q: Результаты проверки в норме?

ДА :

Заменить датчик скорости <ЗЛ> колеса.

НЕТ :

Отремонтировать жгут электропроводки.

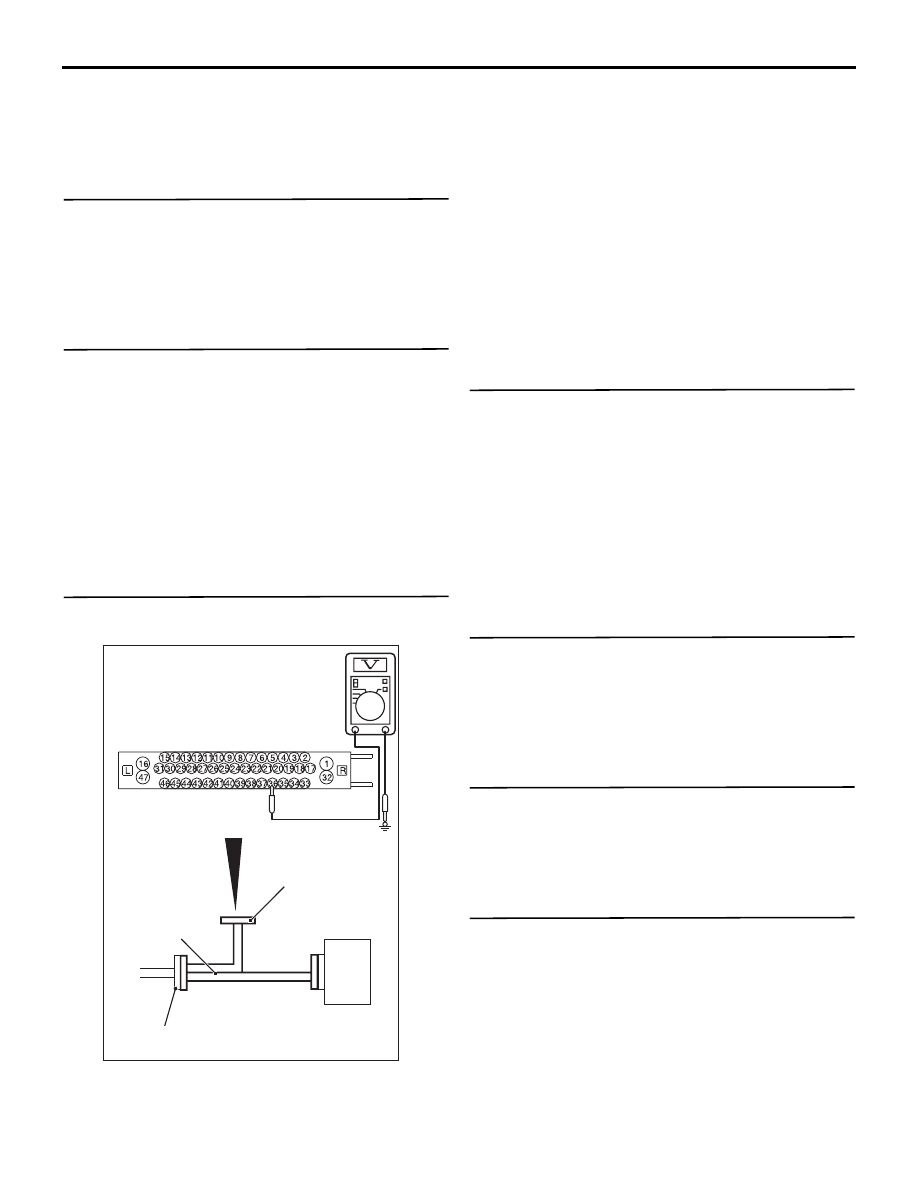

ШАГ 9. Измерение напряжения на разъеме
ASC-ECU A-58

(1) Отсоединить разъем ASС-ECU

и подсоединить специальный инструмент -
жгут проводов для проверки ASС (MB991997),

к разъемам со стороны ASC-ECU и со
стороны жгута, после чего измерить
напряжение со стороны разъема
специального инструмента.

(2) Поверните ключ зажигания в положение «ON»

(ВКЛ.).

(3) Измерить напряжение между клеммой

питания датчика скорости колеса (сигнальная
клемма) № 36 и «массой».

НОРМА: Приблизительное напряжение
аккумуляторной батареи

Q: Результаты проверки в норме?

ДА :

Переход к Шагу 10.

НЕТ :

Переход к Шагу 12.

ШАГ 10. Проверка жгута электропроводки
между клеммой № 36 разъема ASС-ECU A-58
и клеммой № 1 разъема датчика скорости
<ЗЛ> колеса F-24, а также между клеммой № 37
разъема ASC-ECU A-58 и клеммой № 2
разъема датчика скорости <ЗЛ> колеса F-24.

• Проверить наличие обрыва цепи датчика

скорости <ЗЛ> колеса.

Q: Результаты проверки в норме?

ДА :

Переход к Шагу 11.

НЕТ :

Отремонтировать жгут электропроводки.

ШАГ 11. Проверка датчика скорости колеса как
единого узла
См.

Стр.35C-177

.

Q: Результаты проверки в норме?

ДА :

Переход к Шагу 13.

НЕТ :

Заменить датчик скорости колеса.

ШАГ 12. Проверка разъема: разъем A-58
ASC-ECU

Q: Результаты проверки в норме?

ДА :

Переход к Шагу 16.

НЕТ :

Отремонтировать неисправный разъем.

ШАГ 13. Проверка установки датчика скорости
колеса
Проверить, как установлен датчик скорости <ЗЛ>
колеса (датчик скорости колеса отсоединен,
плохо закреплен крепежный болт и т.д.).

Q: Результаты проверки в норме?

ДА :

Переход к Шагу 14.

НЕТ :

Установить датчик скорости <ЗЛ> колеса
правильно.

A-58 Разъем жгута ASC-ECU

Проверьте жгут

MB991997

ASC-ECU

BN

AC606870

ПОИСК И УСТРАНЕНИЕ НЕИСПРАВНОСТЕЙ

СИСТЕМА ДИНАМИЧЕСКОЙ СТАБИЛИЗАЦИИ (ASC)

35C-75

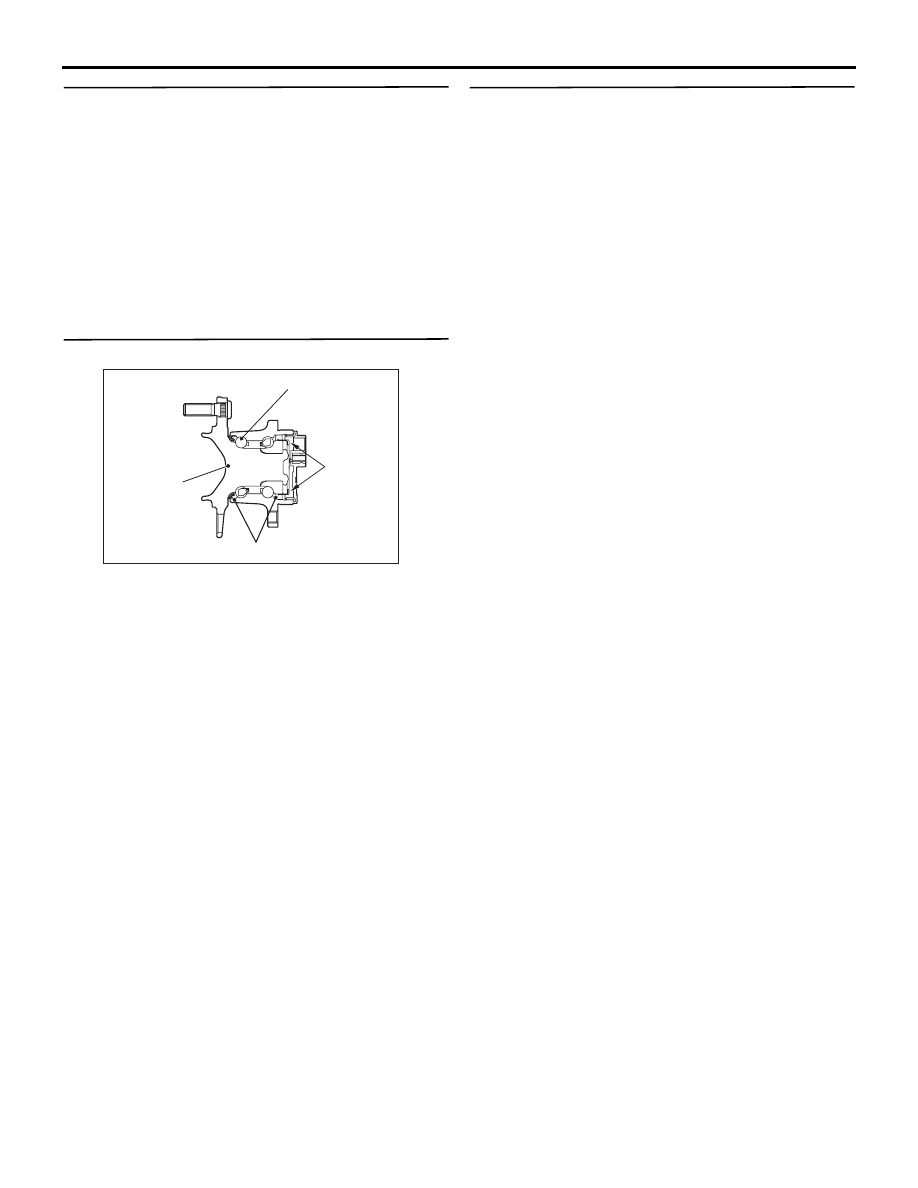

ШАГ 14. Проверка расшатанности подшипника
колеса
ПРИМЕЧАНИЕ: Расшатанный подшипник колеса
может привести к увеличению расстояния
между датчиком скорости колеса и задающим
диском. Проверить расшатанность подшипника
<ЗЛ> колеса (См. ГРУППА 27

−

 Обслуживание на

машине

Стр.27-2

.)

Q: Результаты проверки в норме?

ДА :

Переход к Шагу 15.

НЕТ :

Заменить узел ступицы заднего колеса.

ШАГ 15. Проверка задающего диска

Проверить наличие налипания посторонних
материалов на задающий диск и его
деформации.

Q: Результаты проверки в норме?

ДА :

Переход к Шагу 16.

НЕТ (налипание посторонних материалов) :

Снять посторонние материалы
и очистить задающий диск, стараясь не
повредить магнит и не нарушить его
магнитные свойства.

НЕТ (Деформация) :

Заменить узел ступицы

заднего колеса.

ШАГ 16. Проверьте факт сброса кода
неисправности.
(1) Сбросить диагностический код.
(2) Развить на транспортном средстве скорость

не менее 20 км/ч.
ПРИМЕЧАНИЕ: В некоторых случаях
сигнальная лампа ABS не гаснет, пока не
будет превышена скорость в 20 км/ч.

Q: Выдается ли код диагностики № C1048?

ДА :

После замены узла гидросистемы
(объединенного с ASC-ECU) выполните
калибровку датчика поворота рулевого
колеса, датчика ускорения и угловой
скорости и датчика давления тормозной
жидкости, чтобы повторно установить
нулевую точку для ASC-ECU
(см.

Стр.35C-173

,

Стр.35C-173



и

Стр.35C-174

).

НЕТ :

Диагностика завершена.

AB

Магнитный

энкодер

Шарикоподшипник

Сальник

Задняя ступица

AC700162

ПОИСК И УСТРАНЕНИЕ НЕИСПРАВНОСТЕЙ

СИСТЕМА ДИНАМИЧЕСКОЙ СТАБИЛИЗАЦИИ (ASC)

35C-76

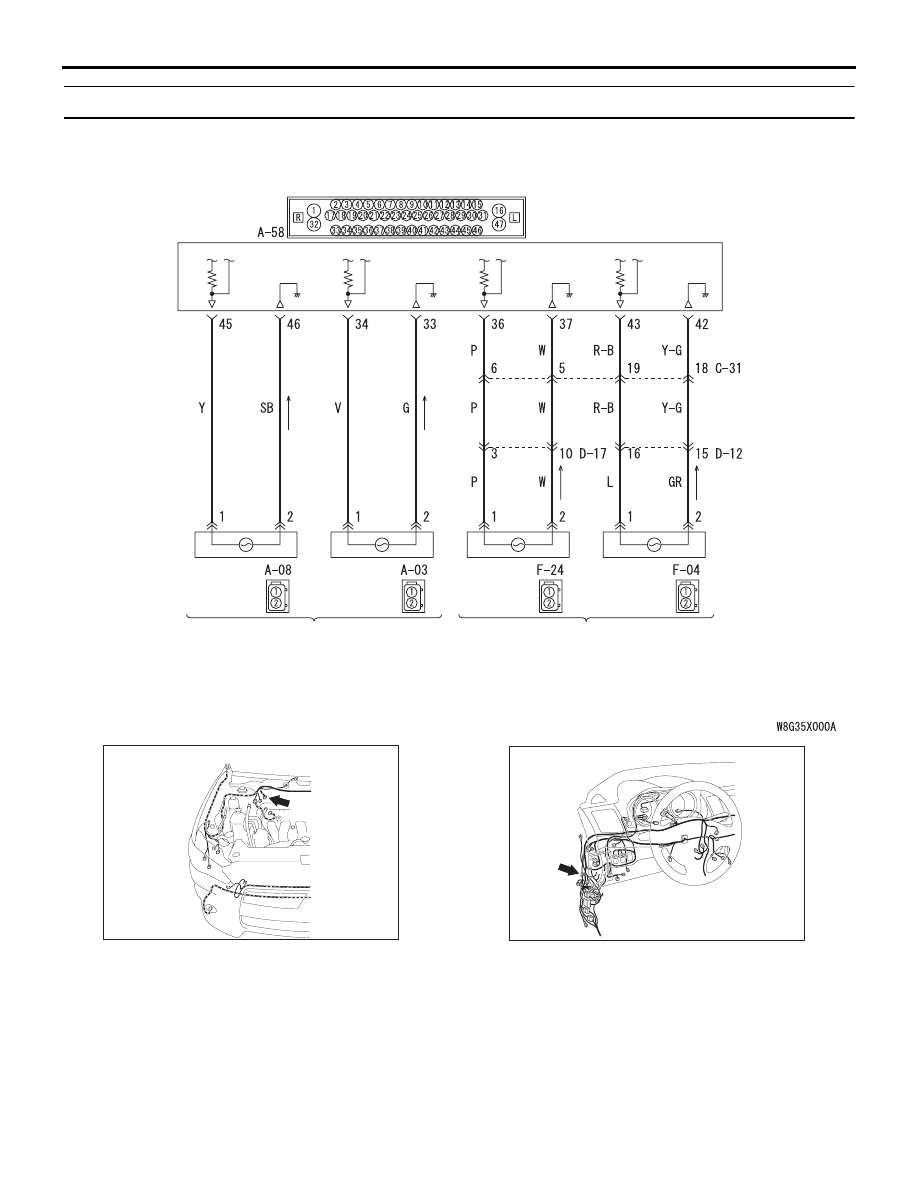

Код № C1049 Превышено время фазы управления датчиком скорости ЗП колеса

Цветовая кодировка проводов

B: Черный     LG: Светло-зеленый     G: Зеленый     L: Синий     W: Белый     Y: Желтый     SB: Голубой

BR: Коричневый     O: Оранжевый     GR: Серый     R: Красный     P: Розовый     V: Фиолетовый

PU: Пурпурный     SI: Серебристый

ДАТЧИК СКОРОСТИ

ВРАЩЕНИЯ ЗАДНЕГО КОЛЕСА

ДАТЧИК СКОРОСТИ ВРАЩЕНИЯ

ПЕРЕДНЕГО КОЛЕСА

(ПРАВЫЙ)

(ПРАВЫЙ)

(ЛЕВЫЙ)

(ЛЕВЫЙ)

ASC-ECU

Цепь датчика скорости вращения колеса

A-58 (B)

Разъем: A-58

AW

AC612691

ER

Разъем: C-31

AC612705
