Mitsubishi Lancer X. Руководство - часть 761

ВЫЯВЛЕНИЕ НЕИСПРАВНОСТЕЙ

АНТИБЛОКИРОВОЧНАЯ ТОРМОЗНАЯ СИСТЕМА (ABS)

35B-101

Код № U1415 Переменное кодирование не завершено

!

ОСТОРОЖНО

Если ABS-ECU выдает код диагностики U1415,
этот же код может быть выдан и ETACS-ECU.
Если код диагностики выдан ETACS-ECU,
сначала следует провести диагностику по
коду ETACS-ECU.

РАБОТА

• ABS-ECU получает информации

о эксплуатационных характеристиках
транспортного средства, хранящиеся
в ETACS-ECU, посредством шины CAN.

• ABS-ECU хранит данные о размере шин,

полученные от ETACS.

УСЛОВИЯ ПОЯВЛЕНИЯ КОДОВ
ДИАГНОСТИКИ

Этот код диагностики выдается, когда в ABS-ECU
не поступает код, описывающий размер шин.

ВОЗМОЖНЫЕ ПРИЧИНЫ

• Не используется переменное кодирование

информации, поступающей в ETACS-ECU.

• Неисправность ABS-ECU

ПРОЦЕДУРА ДИАГНОСТИКИ

ШАГ 1. Диагностика шины CAN с помощью
M.U.T.-III
Диагностика шины CAN проводится с помощью
M.U.T.-III.

Q: Является ли результат проверки нормальным?

ДА :

Перейти к Шагу 2.

НЕТ :

Отремонтировать шину CAN
(См. ГРУППУ 54С

− Таблица диагностики

шины CAN

Стр.54C-18

). По завершении

перейти к Шагу 4.

ШАГ 2. Код диагностики других систем
M.U.T.-III
Убедиться с помощью M.U.T.-III, что ETACS-ECU
выдал код диагностики B222C.

Q: Присутствует ли код диагностики?

ДА :

Проверить наличие неисправности по
имеющемуся коду диагностики и перейти
к Шагу 4.

НЕТ :

Перейти к Шагу 3.

ШАГ 3. Проверка сброса кода диагностики.
(1) Перевести переключатель зажигания

в положение ВКЛ.

(2) Перевести переключатель зажигания

в положение ВЫКЛ.

(3) Убедиться, что сигнальная лампа ABS

выключается, когда переключатель зажигания
переводится в положение ВКЛ.

Q: Выдается ли код диагностики U1415?

ДА :

Заменить ABS-ECU. Перейти к Шагу 4.

НЕТ :

Если симптом неисправности устранен,
возможно наличие периодической
неисправности, например ненадежного
крепления разъема(ов) или жгута
электропроводки (См. ГРУППУ 00

− Что

делать с периодическими
неисправностями

Стр.00-15

).

ШАГ 4. Убедиться, что сигнальная лампа ABS
выключена.
(1) Перевести переключатель зажигания

в положение ВКЛ.

(2) Перевести переключатель зажигания

в положение ВЫКЛ.

(3) Убедиться, что сигнальная лампа ABS

выключается, когда переключатель зажигания
переводится в положение ВКЛ.

Q: Является ли результат проверки нормальным?

ДА :

Перейти к Шагу 5.

НЕТ :

Процедура завершена.

ШАГ 5. Проверка сброса кода диагностики.

Q: Выдается ли код диагностики U1415?

ДА :

Вернуться к Шагу 1.

НЕТ :

Процедура завершена.

ВЫЯВЛЕНИЕ НЕИСПРАВНОСТЕЙ

АНТИБЛОКИРОВОЧНАЯ ТОРМОЗНАЯ СИСТЕМА (ABS)

35B-102

Код № U1417 Ошибка переменного кодирования (в том числе ошибка при установке)

!

ОСТОРОЖНО

• Если ABS-ECU выдает код диагностики

U1417, необходимо обязательно проверить
шину CAN. Если в шине CAN есть
какая-либо неисправность, может быть
выдан неверный код диагностики. В таком
случае полученный код диагностики
ненадежен.

• Прежде чем заменять ECU, следует

убедиться в нормальной работе цепи
связи.

• Если ABS-ECU выдает код диагностики

U1417, этот же код может быть выдан
и ETACS-ECU. Если код диагностики выдан
ETACS-ECU, сначала следует провести
диагностику по коду ETACS-ECU.

РАБОТА

ABS-ECU получает информации
о эксплуатационных характеристиках
транспортного средства, хранящиеся
в ETACS-ECU, посредством шины CAN.

УСЛОВИЯ ПОЯВЛЕНИЯ КОДОВ
ДИАГНОСТИКИ

ABS-ECU обменивается данными с ETACS-ECU
посредством шины CAN. Этот код диагностики
выдается, если информация о эксплуатационных
характеристиках транспортного средства
в ETACS-ECU отличается от информации,
хранящейся в ABS-ECU.

ВОЗМОЖНЫЕ ПРИЧИНЫ

• Неисправность ETACS-ECU

• Установлен ETACS-ECU из другого

транспортного средства.

• Неисправность ABS-ECU

• Установлен ABS-ECU из другого

транспортного средства.

ПРОЦЕДУРА ДИАГНОСТИКИ

ШАГ 1. Диагностика шины CAN с помощью
M.U.T.-III
Диагностика шины CAN проводится с помощью
M.U.T.-III.

Q: Является ли результат проверки нормальным?

ДА :

Перейти к Шагу 3.

НЕТ :

Отремонтировать шину CAN
(См. ГРУППУ 54С

− Таблица диагностики

шины CAN

Стр.54C-18

). По завершении

перейти к Шагу 2.

ШАГ 2. Повторная проверка кода диагностики
после переустановки шины CAN

Q: Выдается ли код диагностики № U1417?

ДА :

Перейти к Шагу 3.

НЕТ :

Процедура завершена.

ШАГ 3. Код диагностики других систем
M.U.T.-III
С помощью M.U.T.-III выявить, имеется ли код
диагностики по ETACS-ECU или ECU двигателя.

Q: Присутствует ли код диагностики?

ДА :

Проверить наличие неисправности по
правильному коду диагностики.

НЕТ :

Перейти к Шагу 4.

ШАГ 4. Проверить данные кодирования
ETACS
(См. ГРУППУ 00

− Список кодирования

Стр.00-28

.)

Q: Является ли результат проверки нормальным?

ДА :

Перейти к Шагу 5.

НЕТ :

Заменить ETACS-ECU.

ШАГ 5. Проверить номер компонента ABS-ECU
Проверить номер компонента ABS-ECU.

Q: Является ли результат проверки нормальным?

ДА :

Перейти к Шагу 6.

НЕТ :

Заменить ABS-ECU.

ШАГ 6. Проверка сброса кода диагностики.

Q: Выдается ли код диагностики № U1417?

ДА :

Заменить ABS-ECU.

НЕТ :

Процедура завершена.

ВЫЯВЛЕНИЕ НЕИСПРАВНОСТЕЙ

АНТИБЛОКИРОВОЧНАЯ ТОРМОЗНАЯ СИСТЕМА (ABS)

35B-103

ТАБЛИЦА ПРОЯВЛЕНИЙ
НЕИСПРАВНОСТЕЙ

M1352011401236

!

ОСТОРОЖНО

• ABS может работать в следующих условиях без резкого торможения: Скользкая дорога,

поворот на высокой скорости, дорога с изношенным полотном. Расспросите клиента,
применял ли он ABS в таких условиях.

• При работе ABS педаль тормоза медленно сдвигается вперед, и в то же время раздается

шум. Это вызвано тем, что давление в тормозной магистрали постоянно меняется с целью
предотвращения заклинивания колес, а не неисправностью в системе.

• Если во время диагностики при повороте переключателя зажигания в положение ВКЛ

отключен какой-либо разъем(ы), может быть получен код диагностики, связанный с другой
системой. По завершении убедиться, что больше не выдаются коды диагностики по всем
системам. Если получен(ы) код(ы) диагностики, следует стереть их все.

Симптом неисправности

№ процедуры
выявления

Страница

У M.U.T.-III отсутствует связь только с ABS-ECU.

1

Стр.35B-103

Сигнальная лампа тормоза не выключается, когда рычаг тормоза отпущен. 2

Стр.35B-104

Сигнальная лампа ABS не загорается, когда переключатель зажигания
переводится в положение ВКЛ (двигатель выключен).

3

Стр.35B-107

Сигнальная лампа тормоза не загорается, когда переключатель
зажигания переводится в положение ВКЛ (двигатель выключен).

4

Стр.35B-108

Сигнальная лампа ABS продолжает гореть после запуска двигателя.

5

Стр.35B-109

Ненормальная работа тормоза

6

Стр.35B-110

Не работает система ABS

7

Стр.35B-111

Система цепи питания ABS-ECU

8

Стр.35B-112

ПРОЦЕДУРА ВЫЯВЛЕНИЯ
ПРОЯВЛЕНИЙ НЕИСПРАВНОСТЕЙ

Процедура выявления 1: M.U.T.-III не имеет связи только с ABS-ECU.

КОММЕНТАРИИ ПО ПРОЯВЛЕНИЮ
НЕИСПРАВНОСТИ

Если у M.U.T.-III нет связи с системой ABS,
возможна неисправность линий шины CAN, цепи
питания ABS-ECU или ABS-ECU.

ВОЗМОЖНЫЕ ПРИЧИНЫ

• Поврежден жгут электропроводки или разъемы

• Неисправность ABS-ECU

• Неправильно проложен жгут электропроводки

M.U.T.-III

• Ненормальная работа аккумуляторной

батареи или генератора переменного тока

• Ненормальное напряжение источника

питания, подающегося на ABS-ECU

• Неисправность ECU другой системы

ПРОЦЕДУРА ДИАГНОСТИКИ

ШАГ 1. Диагностика шины CAN с помощью
M.U.T.-III
Диагностика шины CAN проводится с помощью
M.U.T.-III.

Q: Является ли результат проверки нормальным?

ДА :

Проверить и отремонтировать цепь
питания (См. ГРУППУ 16

− Система

зарядки

Стр.16-5

.)

НЕТ :

Отремонтировать шину CAN
(См. ГРУППУ 54С

− Таблица диагностики

шины CAN

Стр.54C-18

).

ВЫЯВЛЕНИЕ НЕИСПРАВНОСТЕЙ

АНТИБЛОКИРОВОЧНАЯ ТОРМОЗНАЯ СИСТЕМА (ABS)

35B-104

Процедура выявления 2: Сигнальная лампа тормоза не выключается, когда рычаг тормоза
отпущен.

Цветовая кодировка проводов

B: Черный     LG: Светло-зеленый     G: Зеленый     L: Синий     W: Белый     Y: Желтый     SB: Голубой

BR: Коричневый     O: Оранжевый     GR: Серый     R: Красный     P: Розовый     V: Фиолетовый

 PU: Пурпурный     SI: Серебристый

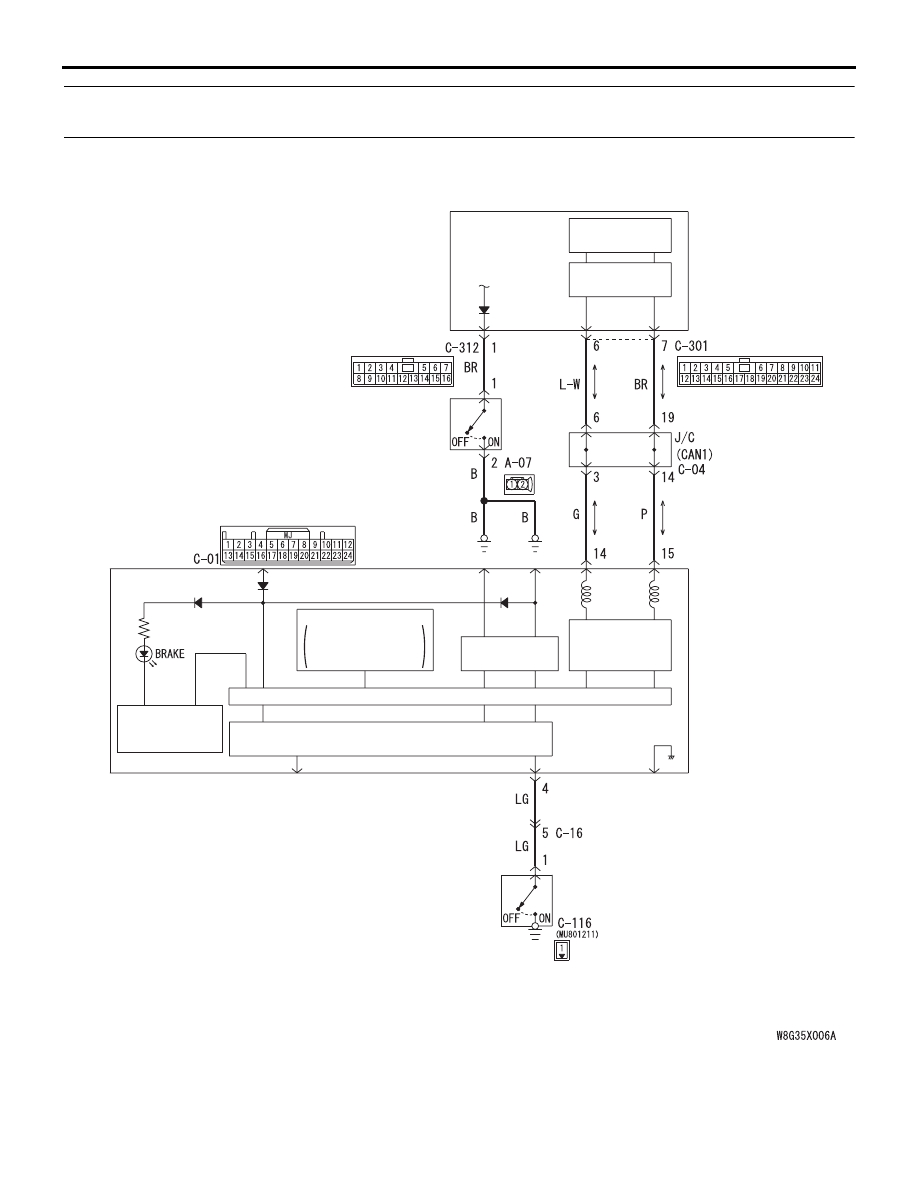

Цепь датчика уровня тормозной жидкости и выключателя стояночного тормоза

ДАТЧИК

УРОВНЯ

ТОРМОЗ-

НОЙ

ЖИД-

КОСТИ

ETACS-

ECU

ЦЕПЬ УПРАВ-

ЛЕНИЯ CAN

ЦЕПЬ

ИНТЕРФЕЙСА

·СИГНАЛИЗАТОР

ТОПЛИВА

·МАСЛО

ЖКД

ВЫКЛЮЧАТЕЛЬ

СТОЯНОЧНОГО

ТОРМОЗА

КОМБИНИРОВ

АННЫЙ

СЧЕТЧИК

ЦЕПЬ УПРАВ-

ЛЕНИЯ СВЕТО-

ДИОДАМИ

ЦЕПЬ ПРИ-

ЕМОПЕРЕДАТ-

ЧИКА CAN

ЦП

ЦЕПЬ

ИНТЕРФЕЙСА

ЦЕПЬ

ИНТЕРФЕЙСА
