Mitsubishi Lancer X. Руководство - часть 759

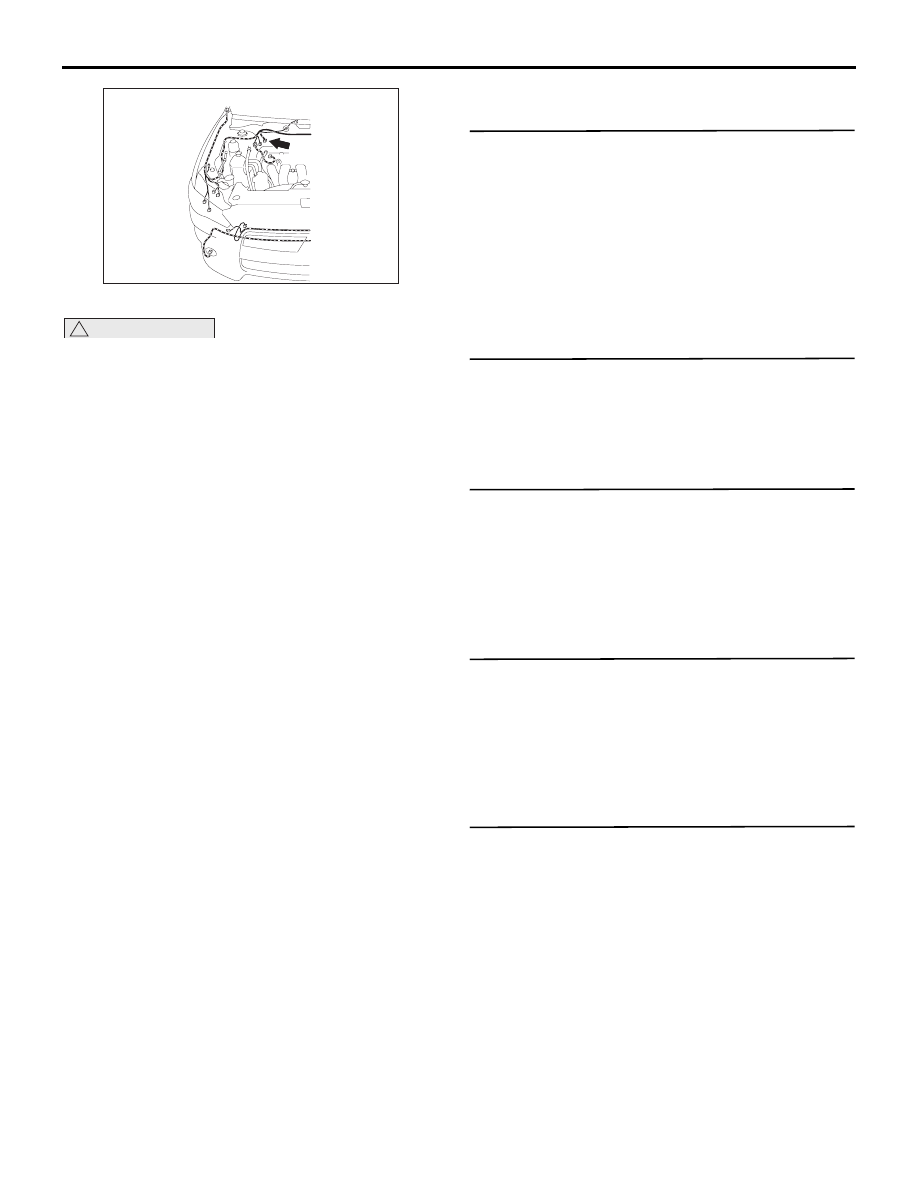

A-04 (GR)

Разъем: A-04

AC612691

ВЫЯВЛЕНИЕ НЕИСПРАВНОСТЕЙ

АНТИБЛОКИРОВОЧНАЯ ТОРМОЗНАЯ СИСТЕМА (ABS)

35B-93

ОСТОРОЖНО

Если в шине CAN есть какая-либо
неисправность, может быть выдан неверный
код диагностики. Прежде чем выполнять эту
диагностику, следует продиагностировать
шину CAN (См. ГРУППУ 54С, Анализ кодов
диагностики неисправностей

Стр.54C-18

РАБОТА

В ABS-ECU получает питание от цепи питания
клапана (клемма №26). Когда от переключателя
зажигания (IG1) на реле IG1 ETACS-ECU
поступает питание, реле IG1 включено. При этом
цепь питания клапана (клемма №26) запитывает
ABS-ECU.

УСЛОВИЯ ПОЯВЛЕНИЯ КОДОВ
ДИАГНОСТИКИ

Данный код диагностики выдается, когда
напряжение питания ABS-ECU превышает
18,0

± 1,0 В.

ВОЗМОЖНЫЕ ПРИЧИНЫ

• Отказ аккумуляторной батареи

• Неисправность ABS-ECU

• Отказ системы зарядки

ПРОЦЕДУРА ДИАГНОСТИКИ

ШАГ 1. Диагностика шины CAN с помощью
M.U.T.-III
Диагностика шины CAN проводится с помощью
M.U.T.-III.

Q: Является ли результат проверки нормальным?

ДА :

Перейти к Шагу 3.

НЕТ :

Отремонтировать шину CAN
(См. ГРУППУ 54С

− Выявление

неисправностей

Стр.54C-18

). По

завершении перейти к Шагу 2.

ШАГ 2. Повторная проверка кода диагностики
после переустановки шины CAN

Q: Выдается ли код диагностики № C2101?

ДА :

Перейти к Шагу 3.

НЕТ :

Диагностика завершена.

ШАГ 3. Проверка плавкой перемычки:
Проверить плавкую перемычку №27.
Посмотреть, нет ли обрыва цепи в плавкой
перемычке №27.

Q: Является ли результат проверки нормальным?

ДА :

Перейти к Шагу 4.

НЕТ :

Заменить плавкую перемычку №27.

ШАГ 4. Проверка аккумуляторной батареи
(См. ГРУППУ 54А

− Проверка аккумуляторной

батареи

Стр.54A-11

Q: Находится ли аккумуляторная батарея

в хорошем состоянии?
ДА :

Перейти к Шагу 5.

НЕТ :

Заменить аккумуляторную батарею.

ШАГ 5. Проверка системы зарядки
(См. ГРУППУ 16

− Система зарядки

Стр.16-5

Q: Находится ли система зарядки в хорошем

состоянии?
ДА :

Перейти к Шагу 6.

НЕТ :

Отремонтировать или заменить
соответствующий компонент(ы) системы
зарядки.

ВЫЯВЛЕНИЕ НЕИСПРАВНОСТЕЙ

АНТИБЛОКИРОВОЧНАЯ ТОРМОЗНАЯ СИСТЕМА (ABS)

35B-94

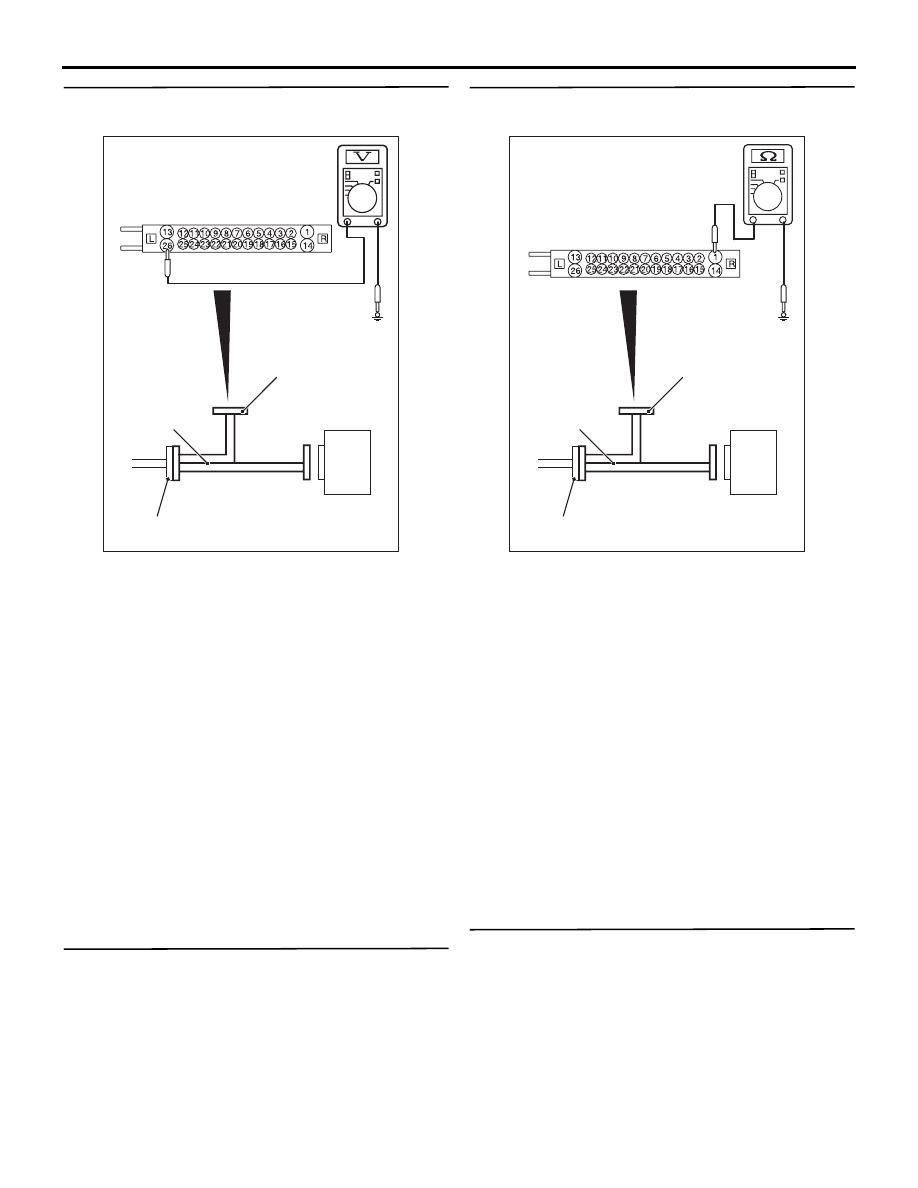

ШАГ 6. Измерение напряжения на разъеме
ABS-ECU A-04

A-04 Разъем ECU ABS

Проверьте жгут

MB991974

ABS-блок

управления

AC606869

(1) Отсоединить разъем ABS-ECU

и подсоединить специальный инструмент -
жгут проводов для проверки ABS (MB991974),
к разъему со стороны жгута, после чего
измерить напряжение со стороны разъема
специального инструмента.
ПРИМЕЧАНИЕ: Подсоединять специальный
инструмент - жгут проводов для проверки
ABS (MB991974), к ABS-ECU запрещается.

(2) Перевести переключатель зажигания

в положение ВКЛ.

(3) Измерить напряжение на участке между

клеммой №26 и «массой на кузове».

НОРМА: Приблизительное напряжение
аккумуляторной батареи

Q: Является ли результат проверки нормальным?

ДА :

Перейти к Шагу 8.

НЕТ :

Перейти к Шагу 7.

ШАГ 7. Проверка разъема: Разъем ABS-ECU A-04

Q: Является ли результат проверки нормальным?

ДА :

В цепи питания может присутствовать
обрыв или короткое замыкание.
Заменить жгут электропроводки на
участке между клеммой №26 разъема
ABS-ECU A-04 и плавкой перемычкой
№27.

НЕТ :

Отремонтировать неисправный разъем.

ШАГ 8. Измерение сопротивления на разъеме
ABS-ECU A-04

A-04 Разъем ECU ABS

Проверьте жгут

MB991974

ABS-блок

управления

AC606869

(1) Отсоединить разъем ABS-ECU

и подсоединить специальный инструмент -
жгут проводов для проверки ABS (MB991974),
к разъему со стороны жгута, после чего
измерить сопротивление со стороны разъема
специального инструмента.
ПРИМЕЧАНИЕ: Подсоединять специальный
инструмент - жгут проводов для проверки
ABS (MB991974), к ABS-ECU запрещается.

(2) Сопротивление на участке между клеммой

№1 и «массой на кузове», а также между
клеммой №14 и «массой на кузове».

НОРМА: Непрерывность цепи (2

Ω или

менее)

Q: Является ли результат проверки нормальным?

ДА :

Перейти к Шагу 10.

НЕТ :

Перейти к Шагу 9.

ШАГ 9. Проверка разъема: Разъем ABS-ECU A-04

Q: Является ли результат проверки нормальным?

ДА :

В цепи питания может присутствовать
обрыв или короткое замыкание.
Исправить жгут электропроводки на
участке между клеммой №1 разъема
ABS-ECU A-04 и «массой на кузове»,
а также между клеммой №14 разъема
ABS-ECU A-04 и «массой на кузове».

НЕТ :

Отремонтировать неисправный разъем.

ВЫЯВЛЕНИЕ НЕИСПРАВНОСТЕЙ

АНТИБЛОКИРОВОЧНАЯ ТОРМОЗНАЯ СИСТЕМА (ABS)

35B-95

ШАГ 10. Проверка сброса кода диагностики.

Q: Выдается ли код диагностики № C2101?

ДА :

Заменить ABS-ECU.

НЕТ :

Периодическая неисправность
(См. ГРУППУ 00

− Что делать

с периодическими неисправностями

Стр.00-15

Код № C1395 Не завершена заправка тормозной жидкости

ОСТОРОЖНО

Стр.54C-18

УСЛОВИЯ ПОЯВЛЕНИЯ КОДОВ
ДИАГНОСТИКИ

Этот код диагностики выдается, если тормозная
жидкость не поступает в узел гидросистемы.

ВОЗМОЖНЫЕ ПРИЧИНЫ

• Ненадлежащий узел гидросистемы (для

поставки на завод)

• Неисправность ABS-ECU

ПРОЦЕДУРА ДИАГНОСТИКИ

ШАГ 1. Диагностика шины CAN с помощью
M.U.T.-III
Диагностика шины CAN проводится с помощью
M.U.T.-III.

Q: Является ли результат проверки нормальным?

ДА :

Перейти к Шагу 2.

НЕТ :

Отремонтировать шину CAN
(См. ГРУППУ 54С

− Таблица диагностики

шины CAN

Стр.54C-18

). По завершении

перейти к Шагу 2.

ШАГ 2. Проверка сброса кода диагностики.

Q: Выдается ли код диагностики № C1395?

ДА :

Заменить ABS-ECU.

НЕТ :

Диагностика завершена.

Код № C2203 Не записан VIN

ОСТОРОЖНО

• Если в шине CAN есть какая-либо

неисправность, может быть выдан
неверный код диагностики. Прежде чем
выполнять эту диагностику, следует
продиагностировать шину CAN
(См. ГРУППУ 54С, Анализ кодов
диагностики неисправностей

Стр.54C-18

• Если получен другой код диагностики

ABS-ECU, сначала следует проверить
наличие неисправности по нему.

РАБОТА

ABS-ECU получает и хранит информацию
о эксплуатационных характеристиках
транспортного средства от ECU двигателя.

УСЛОВИЯ ПОЯВЛЕНИЯ КОДОВ
ДИАГНОСТИКИ

Если ABS-ECU не получает информации
о эксплуатационных характеристиках
транспортного средства от ECU двигателя,
выдается код диагностики.

ВОЗМОЖНЫЕ ПРИЧИНЫ

• Неисправная работа шины CAN

• Неисправность ECU двигателя

• Неисправность ABS-ECU

ВЫЯВЛЕНИЕ НЕИСПРАВНОСТЕЙ

АНТИБЛОКИРОВОЧНАЯ ТОРМОЗНАЯ СИСТЕМА (ABS)

35B-96

ПРОЦЕДУРА ДИАГНОСТИКИ

ШАГ 1. Диагностика шины CAN с помощью
M.U.T.-III
Диагностика шины CAN проводится с помощью
M.U.T.-III.

Q: Является ли результат проверки нормальным?

ДА :

Перейти к Шагу 3.

НЕТ :

Отремонтировать шину CAN
(См. ГРУППУ 54С

− Таблица диагностики

шины CAN

Стр.54C-18

). По завершении

перейти к Шагу 2.

ШАГ 2. Повторная проверка кода диагностики
после переустановки шины CAN

Q: Выдается ли код диагностики № C2203?

ДА :

Перейти к Шагу 3.

НЕТ :

Диагностика завершена.

ШАГ 3. Код диагностики M.U.T.-III
Проверить, выдает ли ECU код диагностики.

Q: Появляется ли ли код диагностики?

ДА :

Проверить наличие неисправности по
коду диагностики ECU двигателя
(См. ГРУППУ 13А

− Выявление

неисправностей

Стр.13A-20

НЕТ :

Перейти к Шагу 4.

ШАГ 4. Проверка сброса кода диагностики.

Q: Выдается ли код диагностики № C2203?

ДА :

Заменить ABS-ECU.

НЕТ :

Диагностика завершена.

Код № C1608 Неправдоподобные диагностические данные

Цветовая кодировка проводов

B: Черный LG: Светло-зеленый G: Зеленый L: Синий W: Белый Y: Желтый SB: Голубой

BR: Коричневый O: Оранжевый GR: Серый R: Красный P: Розовый V: Фиолетовый

PU: Пурпурный SI: Серебристый

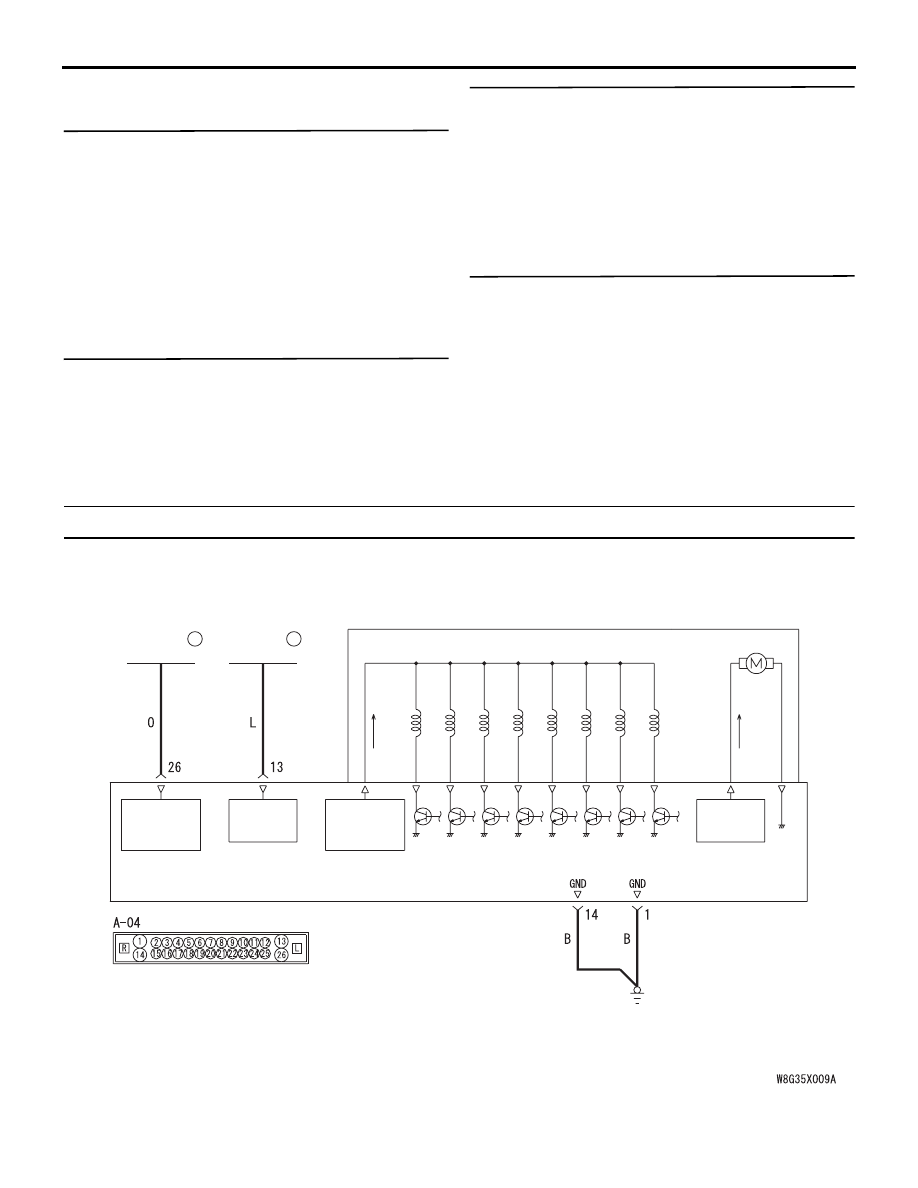

ПИТАНИЕ

ЭЛЕКТРО-

ДВИГАТЕЛЯ

ПИТАНИЕ

ЭЛЕКТРО-

МАГНИТНОГО

КЛАПАНА

ПЛАВКАЯ

ПЕРЕМЫЧКА

ПЛАВКАЯ

ПЕРЕМЫЧКА

ЭЛЕКТРОДВИГАТЕЛЬ

ABS-блок управления

УЗЕЛ ГИДРОСИСТЕМЫ

ЭЛЕКТРОМАГНИТНЫЙ КЛАПАН

ПИТАНИЕ

ЭЛЕКТРО-

МАГНИТНОГО

КЛАПАНА

ПИТАНИЕ

ЭЛЕКТРО-

ДВИГАТЕЛЯ

Цепь питания электромагнитного клапана и электродвигателя
