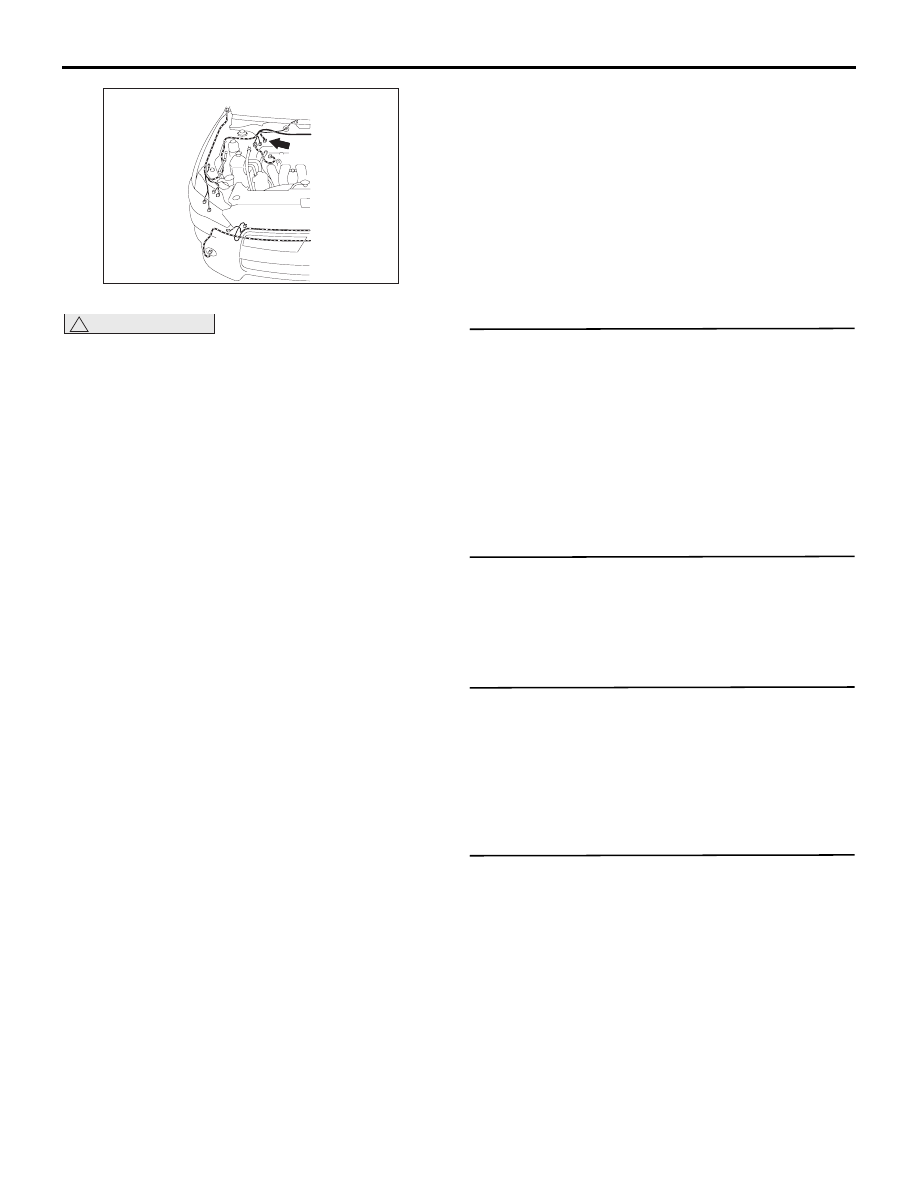

A-04 (GR)

Разъем: A-04

AZ

AC612691

ВЫЯВЛЕНИЕ НЕИСПРАВНОСТЕЙ

АНТИБЛОКИРОВОЧНАЯ ТОРМОЗНАЯ СИСТЕМА (ABS)

35B-97

!

ОСТОРОЖНО

• Если в шине CAN есть какая-либо

неисправность, может быть выдан
неверный код диагностики. Прежде чем
выполнять эту диагностику, следует
продиагностировать шину CAN
(См. ГРУППУ 54С, Анализ кодов
диагностики неисправностей

Стр.54C-18

).

• Если при включении зажигания отключен

разъем ABS-ECU или клемма
аккумуляторной батареи, может быть
выдан этот код диагностики.

• Поскольку после проведения этой

диагностики хранившиеся ранее данные
о неисправности удаляются, следует
воспроизвести неисправное состояние.

РАБОТА

ABS-ECU хранит коды диагностики и данные
о неисправностях в EEPROM

*

.

ПРИМЕЧАНИЕ:

*

:EEPROM (Электрическое ПЗУ

с возможностью стирания информации
и программирования)

УСЛОВИЯ ПОЯВЛЕНИЯ КОДОВ
ДИАГНОСТИКИ

• Этот код диагностики выдается в случае

ненадежности информации, хранящейся
в EEPROM. Данные о неисправностях,
хранившиеся в прошлом, никуда не
выводятся, и выдается лишь этот код
диагностики.

• Данный код диагностики может возникнуть,

когда отключилось питание ABS-ECU или
упало напряжение в момент записи данных
в электронно-программируемое EEPROM.

ВОЗМОЖНЫЕ ПРИЧИНЫ

• Когда переключатель зажигания находится

в положении ВКЛ, разъем ABS-ECU или
клемма аккумуляторной батареи отключены.

• Плохо закрепленная клемма аккумуляторной

батареи

• Ненормальная работа аккумуляторной батареи

• Поврежден жгут электропроводки или разъемы

• Неисправность ABS-ECU

ПРОЦЕДУРА ДИАГНОСТИКИ

ШАГ 1. Диагностика шины CAN с помощью
M.U.T.-III
Диагностика шины CAN проводится с помощью
M.U.T.-III.

Q: Является ли результат проверки нормальным?

ДА :

Перейти к Шагу 3.

НЕТ :

Отремонтировать шину CAN
(См. ГРУППУ 54С

− Таблица диагностики

шины CAN

Стр.54C-18

). По завершении

перейти к Шагу 2.

ШАГ 2. Повторная проверка кода диагностики
после переустановки шины CAN

Q: Выдается ли код диагностики № C1608?

ДА :

Перейти к Шагу 3.

НЕТ :

Процедура завершена.

ШАГ 3. Проверка аккумуляторной батареи
(См. ГРУППУ 54А

− Проверка аккумуляторной

батареи

Стр.54A-11

.)

Q: Находится ли аккумуляторная батарея

в хорошем состоянии?
ДА :

Перейти к Шагу 5.

НЕТ :

Перейти к Шагу 4.

ШАГ 4. Проверка системы зарядки
(См. ГРУППУ 16

− Система зарядки

Стр.16-5

.)

Q: Находится ли система зарядки в хорошем

состоянии?
ДА :

Заменить аккумуляторную батарею.
Перейти к Шагу 9.

НЕТ :

Отремонтировать или заменить
соответствующий компонент(ы) системы
зарядки.

ВЫЯВЛЕНИЕ НЕИСПРАВНОСТЕЙ

АНТИБЛОКИРОВОЧНАЯ ТОРМОЗНАЯ СИСТЕМА (ABS)

35B-98

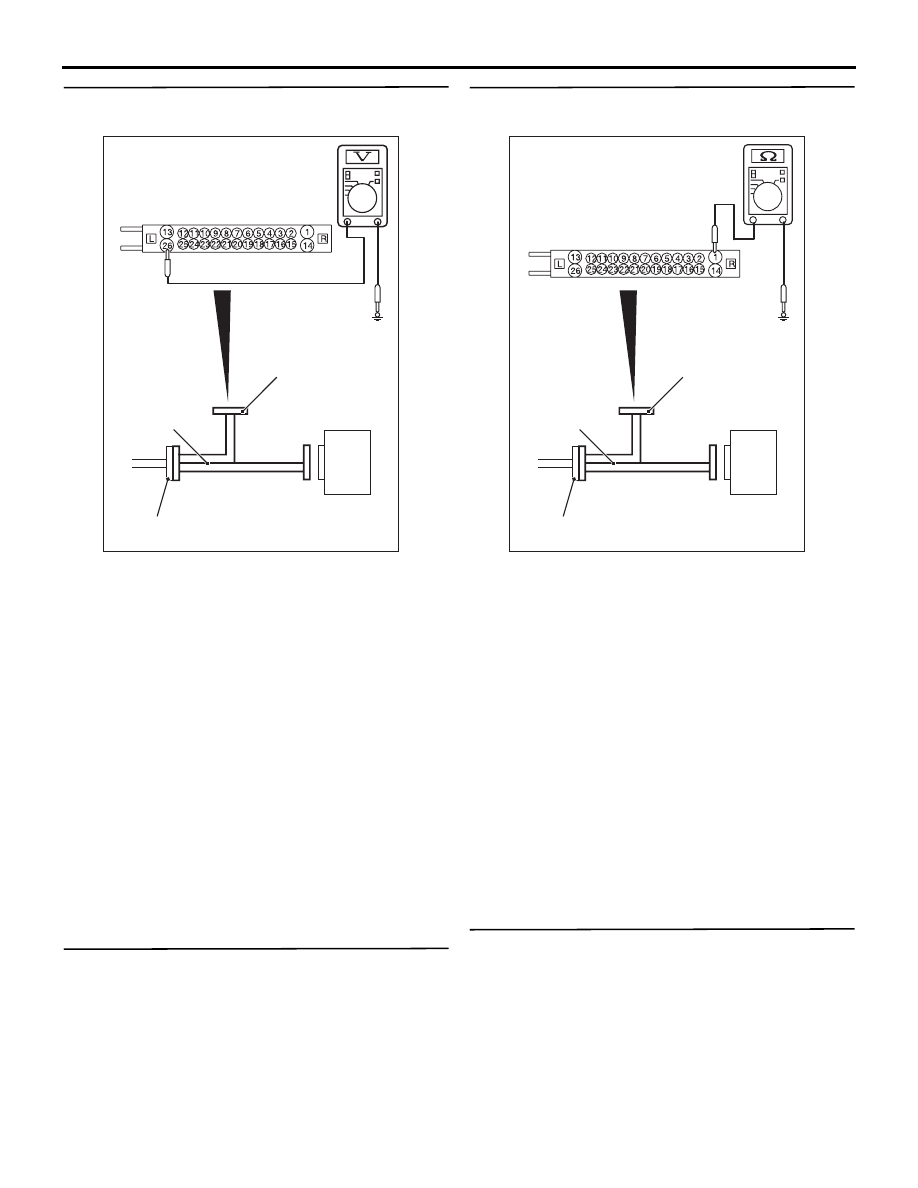

ШАГ 5. Измерение напряжения на разъеме
ABS-ECU A-04

A-04 Разъем ECU ABS

Проверьте жгут

MB991974

ABS-блок

управления

CT

AC606869

(1) Отсоединить разъем ABS-ECU

и подсоединить специальный инструмент -
жгут проводов для проверки ABS (MB991974),
к разъему со стороны жгута, после чего
измерить напряжение со стороны разъема
специального инструмента.
ПРИМЕЧАНИЕ: Подсоединять специальный
инструмент - жгут проводов для проверки
ABS (MB991974), к ABS-ECU запрещается.

(2) Перевести переключатель зажигания

в положение ВКЛ.

(3) Измерить напряжение на участке между

клеммой №26 и «массой на кузове».

НОРМА: Приблизительное напряжение
аккумуляторной батареи

Q: Является ли результат проверки нормальным?

ДА :

Перейти к Шагу 7.

НЕТ :

Перейти к Шагу 6.

ШАГ 6. Проверка разъема: Разъем ABS-ECU A-04

Q: Является ли результат проверки нормальным?

ДА :

В цепи питания может присутствовать
обрыв или короткое замыкание.
Заменить жгут электропроводки на
участке между клеммой №26 разъема
ABS-ECU A-04 и плавкой перемычкой
№27.

НЕТ :

Отремонтировать неисправный разъем.

ШАГ 7. Измерение сопротивления на разъеме
ABS-ECU A-04

A-04 Разъем ECU ABS

Проверьте жгут

MB991974

ABS-блок

управления

CW

AC606869

(1) Отсоединить разъем ABS-ECU

и подсоединить специальный инструмент -
жгут проводов для проверки ABS (MB991974),
к разъему со стороны жгута, после чего
измерить сопротивление со стороны разъема
специального инструмента.
ПРИМЕЧАНИЕ: Подсоединять специальный
инструмент - жгут проводов для проверки
ABS (MB991974), к ABS-ECU запрещается.

(2) Сопротивление на участке между клеммой

№1 и «массой на кузове», а также между
клеммой №14 и «массой на кузове».

НОРМА: Непрерывность цепи (2

Ω или

менее)

Q: Является ли результат проверки нормальным?

ДА :

Перейти к Шагу 9.

НЕТ :

Перейти к Шагу 8.

ШАГ 8. Проверка разъема: Разъем ABS-ECU A-04

Q: Является ли результат проверки нормальным?

ДА :

В цепи заземления может
присутствовать обрыв. Исправить жгут
электропроводки на участке между
клеммой №1 разъема ABS-ECU A-04
и «массой на кузове», а также между
клеммой №14 разъема ABS-ECU A-04
и «массой на кузове».

НЕТ :

Отремонтировать неисправный разъем.

ВЫЯВЛЕНИЕ НЕИСПРАВНОСТЕЙ

АНТИБЛОКИРОВОЧНАЯ ТОРМОЗНАЯ СИСТЕМА (ABS)

35B-99

ШАГ 9. Проверка сброса кода диагностики.
(1) Стереть код диагностики.
(2) Перевести переключатель зажигания

в положение «БЛОКИРОВКА» (ВЫКЛ).

(3) Перевести переключатель зажигания

в положение ВКЛ.

Q: Присутствует ли код диагностики?

ДА (Выдается код диагностики C1608) :

Заменить ABS-ECU.

ДА (Выдается код диагностики, отличный от
C1608) :

Проверить наличие неисправностей по

полученному коду диагностики.

НЕТ :

Диагностика завершена.

Код № U0001 Отключение от шины

!

ОСТОРОЖНО

• Если в шине CAN есть какая-либо

неисправность, может быть выдан
неверный код диагностики. Прежде чем
выполнять эту диагностику, следует
продиагностировать шину CAN
(См. ГРУППУ 54С, Анализ кодов
диагностики неисправностей

Стр.54C-18

).

• Если ABS-ECU выдает код диагностики

U0001, необходимо обязательно проверить
линию шины CAN. Если в шине CAN есть
какая-либо неисправность, может быть
выдан неверный код диагностики. В таком
случае полученный код диагностики
ненадежен.

• Прежде чем заменять ECU, следует

убедиться в нормальной работе цепи
связи.

УСЛОВИЯ ПОЯВЛЕНИЯ КОДОВ
ДИАГНОСТИКИ

Этот код диагностики выдается, если прервалась
связь с ABS-ECU шины CAN (отключение от
шины).

КОММЕНТАРИИ ПО ПРОЯВЛЕНИЮ
НЕИСПРАВНОСТИ

Возможно повреждение жгута электропроводки,
разъема(ов) или ABS-ECU.

ВОЗМОЖНЫЕ ПРИЧИНЫ

• Неисправность жгута электропроводки или

разъема линии шины CAN

• Неисправность ABS-ECU

• Другая неисправность ECU

ПРОЦЕДУРА ДИАГНОСТИКИ

ШАГ 1. Диагностика шины CAN с помощью
M.U.T.-III
Диагностика шины CAN проводится с помощью
M.U.T.-III.

Q: Является ли результат проверки нормальным?

ДА :

Перейти к Шагу 2.

НЕТ :

Отремонтировать шину CAN
(См. ГРУППУ 54С

− Выявление

неисправностей

Стр.54C-18

). По

завершении перейти к Шагу 3.

ШАГ 2. Проверка сброса кода диагностики.

Q: Выдается ли код диагностики № U0001?

ДА :

Заменить ABS-ECU.

НЕТ :

Если симптом неисправности устранен,
возможно наличие периодической
неисправности, например ненадежного
крепления разъема(ов) или жгута
электропроводки (См. ГРУППУ 00

− Что

делать с периодическими
неисправностями

Стр.00-15

).

ШАГ 3. Проверка сброса кода диагностики.

Q: Выдается ли код диагностики № U0001?

ДА :

Вернуться к Шагу 1.

НЕТ :

Диагностика завершена.

ВЫЯВЛЕНИЕ НЕИСПРАВНОСТЕЙ

АНТИБЛОКИРОВОЧНАЯ ТОРМОЗНАЯ СИСТЕМА (ABS)

35B-100

Код № U0100 Не отвечает ECU двигателя



Код № U0141 Не отвечает ECU ETACS

!

ОСТОРОЖНО

• Если ABS-ECU выдает код диагностики

U0001 и U0141, необходимо обязательно
проверить линию шины CAN. Если в шине
CAN есть какая-либо неисправность, может
быть выдан неверный код диагностики. В
таком случае полученный код диагностики
ненадежен.

• Прежде чем заменять ECU, следует

убедиться в нормальной работе цепи
связи.

РАБОТА

ABS-ECU обменивается данными с ECU
двигателя и ETACS-ECU посредством шины CAN.

УСЛОВИЯ ПОЯВЛЕНИЯ КОДОВ
ДИАГНОСТИКИ

Этот код диагностики выдается, если ABS-ECU
в течение определенного времени не получает
сигналов от других ECU.

ВОЗМОЖНЫЕ ПРИЧИНЫ

Код №U0100

• Неисправность жгута электропроводки или

разъема линии шины CAN

• Неисправность ECU двигателя

• Неисправность ABS-ECU

Код №U0141

• Неисправность жгута электропроводки или

разъема линии шины CAN

• Неисправность ETACS-ECU

• Неисправность ABS-ECU

ПРОЦЕДУРА ДИАГНОСТИКИ

ШАГ 1. Диагностика шины CAN с помощью
M.U.T.-III
Диагностика шины CAN проводится с помощью
M.U.T.-III.

Q: Является ли результат проверки нормальным?

ДА :

Перейти к Шагу 2.

НЕТ :

Отремонтировать шину CAN
(См. ГРУППУ 54С

− Таблица диагностики

шины CAN

Стр.54C-18

). По завершении

перейти к Шагу 4.

ШАГ 2. Проверка сброса кода диагностики.

Q: Выдается ли код №U0100 или U0141?

ДА :

Перейти к Шагу 3.

НЕТ :

Процедура завершена.

ШАГ 3. Код диагностики других систем
M.U.T.-III
При помощи M.U.T.-III проверить, не
зарегистрированы ли другие коды диагностики
для других ECU, связанных с данным
диагностическим кодом .

Q: Присутствуют ли другие коды диагностики?

ДА :

Проверить наличие неисправности по
правильному коду диагностики.

НЕТ :

Перейти к Шагу 4.

ШАГ 4. Код диагностики M.U.T.-III
Убедиться с помощью M.U.T.-III, код диагностики
зарегистрирован, но не относится к ECU
двигателя и ETACS-ECU.

Q: Присутствует ли код диагностики?

ДА (Выдается код U0100) :

Заменить ECU

двигателя и перейти к Шагу 5.

ДА (Выдается код U0141) :

Заменить

ETACS-ECU и перейти к Шагу 5.

НЕТ (Код диагностики не выдается.) :

Перейти

к Шагу 5.

ШАГ 5. Проверка сброса кода диагностики.

Q: Выдается ли код №U0100 или U0141?

ДА :

Заменить ABS-ECU.

НЕТ :

Процедура завершена.
