Mitsubishi Lancer X. Руководство - часть 757





ВЫЯВЛЕНИЕ НЕИСПРАВНОСТЕЙ

АНТИБЛОКИРОВОЧНАЯ ТОРМОЗНАЯ СИСТЕМА (ABS)

35B-85

ШАГ 10. Проверка сброса кода диагностики.
(1) Стереть код диагностики.
(2) Развить на транспортном средстве скорость

не менее 20 км/ч.
ПРИМЕЧАНИЕ: В некоторых случаях
сигнальная лампа ABS не гаснет, пока не
будет превышена скорость в 20 км/ч.

Q: Выдается ли код диагностики № C2116?

ДА :

Заменить ABS-ECU.

НЕТ :

Периодическая неисправность
(См. ГРУППУ 00

− Что делать

с периодическими неисправностями

Стр.00-15

).

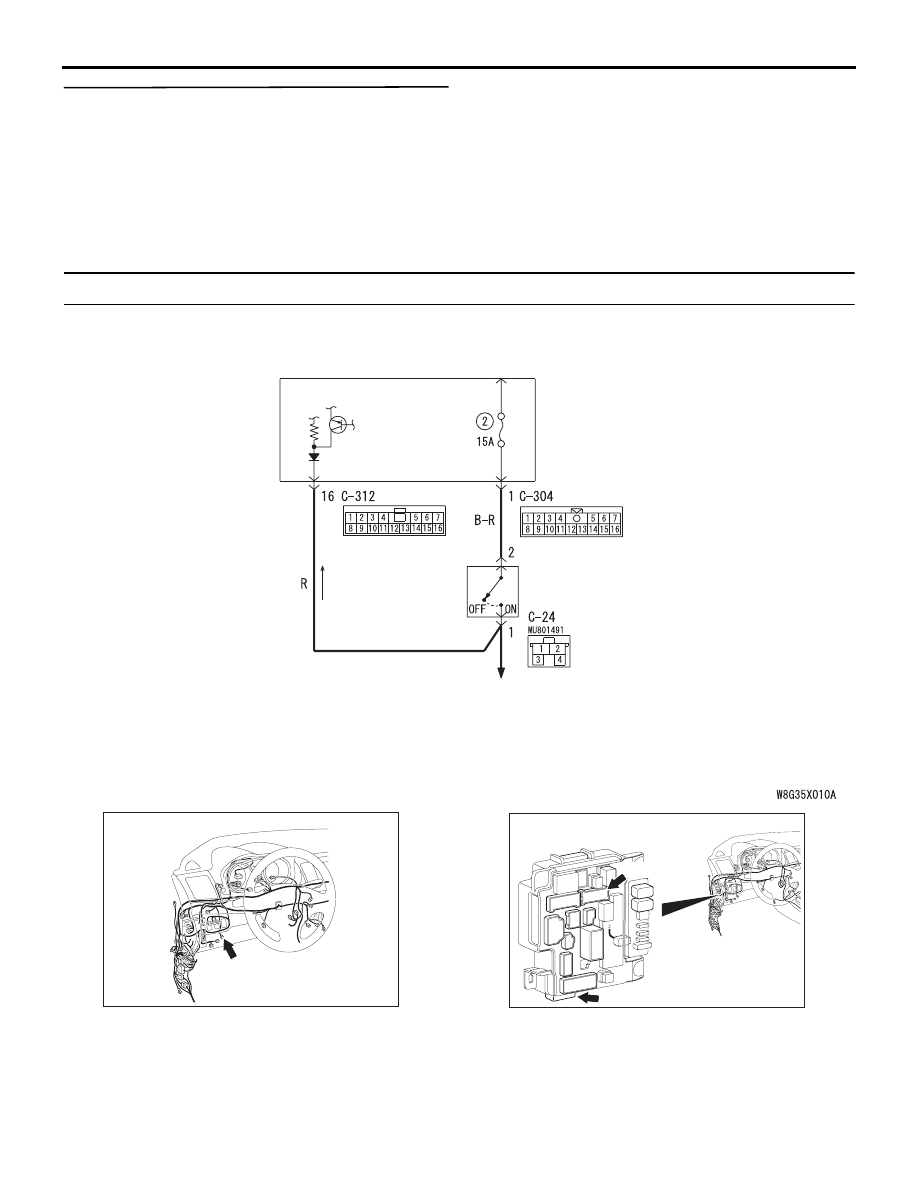

Код № C1000 Отклонения в цепи датчика выключателя стоп-сигнала

Цветовая кодировка проводов

B: Черный     LG: Светло-зеленый     G: Зеленый     L: Синий     W: Белый     Y: Желтый     SB: Голубой

BR: Коричневый     O: Оранжевый     GR: Серый     R: Красный     P: Розовый     V: Фиолетовый

PU: Пурпурный     SI: Серебристый

·МЕХАНИЗМ БЛОКИРОВКИ

 ПЕРЕКЛЮЧЕНИЯ ПЕРЕДАЧ

·СТОП-СИГНАЛ

ВЫКЛЮЧАТЕЛЬ

СТОП-СИГНАЛА

ETACS-ECU

Цепь выключателя стоп-сигнала

FL

Разъем: C-24

AC612705

C-312

C-304

ETACS-ECU

Разъемы: C-304, C-312

CJ

AC608152

ВЫЯВЛЕНИЕ НЕИСПРАВНОСТЕЙ

АНТИБЛОКИРОВОЧНАЯ ТОРМОЗНАЯ СИСТЕМА (ABS)

35B-86

!

ОСТОРОЖНО

Если в шине CAN есть какая-либо
неисправность, может быть выдан неверный
код диагностики. Прежде чем выполнять эту
диагностику, следует продиагностировать
шину CAN (См. ГРУППУ 54С, Анализ кодов
диагностики неисправностей

Стр.54C-18

).

РАБОТА

Когда педаль тормоза нажата, ETACS-ECU
посылает ABS-ECU посредством шины CAN
сигнал ВКЛ, а когда она отпущена - сигнал ВЫКЛ.

УСЛОВИЯ ПОЯВЛЕНИЯ КОДОВ
ДИАГНОСТИКИ

Код диагностики выдается в следующем случае.

• Если транспортное средство прошло

достаточно большое расстояние со
включенным выключателем стоп-сигнала.

• Когда выключенное положение датчика

выключателя стоп-сигнала не соответствует
положению транспортного средства.

ВОЗМОЖНЫЕ ПРИЧИНЫ

• Ненадлежащая регулировка положения

выключателя стоп-сигналов

• Неисправность выключателя стоп-сигнала

• Поврежден жгут электропроводки или разъемы

• Неисправность ETACS-ECU

• Неисправность ABS-ECU

ПРОЦЕДУРА ДИАГНОСТИКИ

ШАГ 1. Диагностика шины CAN с помощью
M.U.T.-III
Диагностика шины CAN проводится с помощью
M.U.T.-III.

Q: Является ли результат проверки нормальным?

ДА :

Перейти к Шагу 3.

НЕТ :

Отремонтировать шину CAN
(См. ГРУППУ 54С

− Таблица диагностики

шины CAN

Стр.54C-18

). По завершении

перейти к Шагу 2.

ШАГ 2. Повторная проверка кода диагностики
после переустановки шины CAN

Q: Выдается ли код диагностики № C1000?

ДА :

Перейти к Шагу 3.

НЕТ :

Диагностика завершена.

ШАГ 3. Проверка работы стоп-сигнала
(1) Перевести переключатель зажигания

в положение ВКЛ.

(2) Проверить работу стоп-сигнала при нажатой

педали тормоза. Убедиться, что он загорается,
когда педаль нажата, и выключается, когда
педаль отпущена.

НОРМА:

Когда педаль тормоза не нажата: ВЫКЛ
Когда педаль тормоза нажата: ВКЛ

Q: Является ли результат проверки нормальным?

ДА :

Перейти к Шагу 10.

НЕТ :

Перейти к Шагу 4.

ШАГ 4. Проверка установки выключателя
стоп-сигнала
(См. ГРУППУ 35А

− Обслуживание на машине

Стр.35A-3

.)

Q: Является ли результат проверки нормальным?

ДА :

Перейти к Шагу 5.

НЕТ :

Правильно установить разъем
выключателя стоп-сигнала.

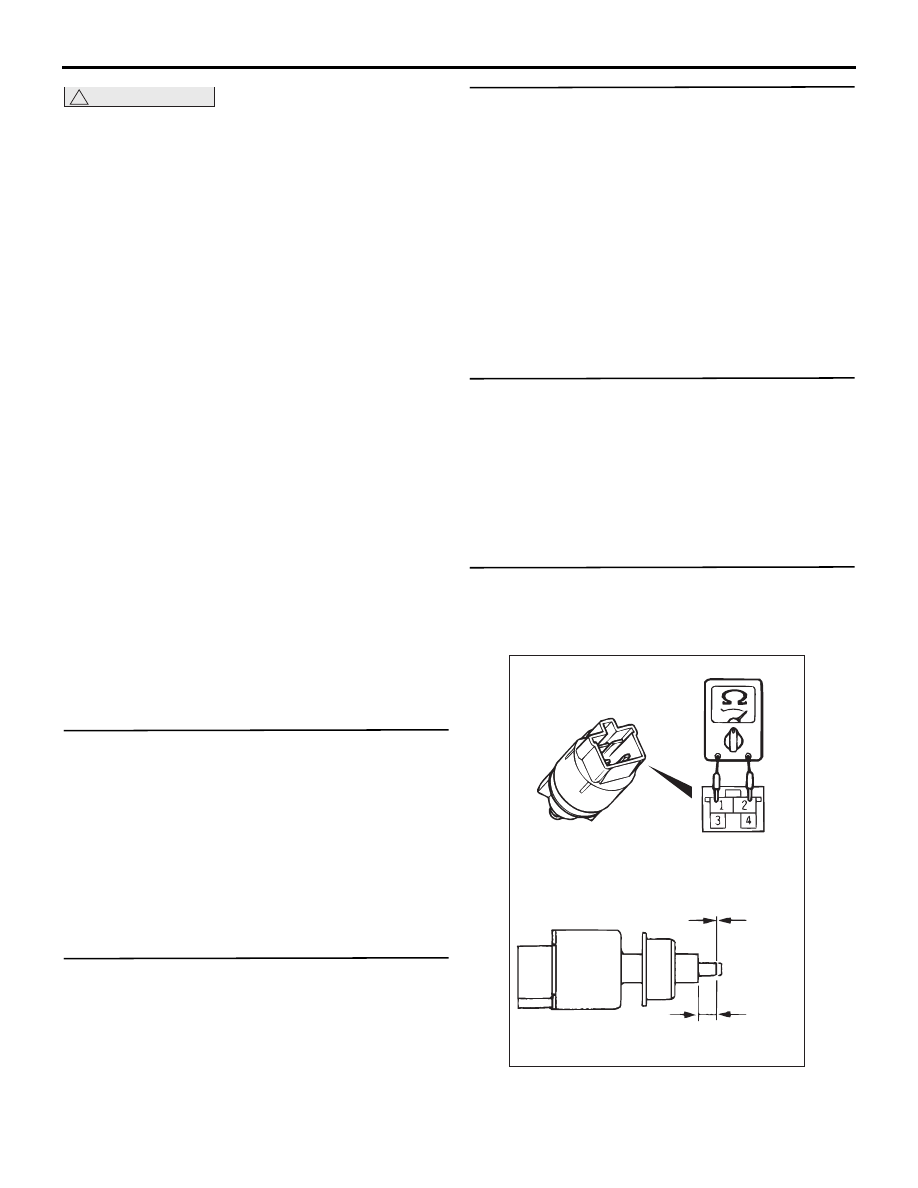

ШАГ 5. Проверка непрерывности цепи
выключателя стоп-сигнала
(1) Снять выключатель стоп-сигнала (См. ГРУППУ

35А

− Педаль тормоза

Стр.35A-13

).

4 мм

Целостность

цепи

Разрыв

AE

ACX00671

(2) Подсоединить к клеммам №1 и №2 разъема

выключателя стоп-сигнала прибор для
проверки схем (диапазон

Ω).

ВЫЯВЛЕНИЕ НЕИСПРАВНОСТЕЙ

АНТИБЛОКИРОВОЧНАЯ ТОРМОЗНАЯ СИСТЕМА (ABS)

35B-87

(3) Если стопор нажат и находится на указанном

на рисунке расстоянии от края внешней
поверхности, и при этом отмечается
прерывание цепи, и если она является
непрерывной при отпущенном стопоре,
выключатель стоп-сигнала исправен.

Q: Является ли результат проверки нормальным?

ДА :

Перейти к Шагу 6.

НЕТ :

Заменить выключатель стоп-сигнала.

ШАГ 6. Код диагностики других систем
M.U.T.-III
С помощью M.U.T.-III проверить, есть ли
в ETACS-ECU код диагностики, касающийся
с стоп-сигнала (См. ГРУППУ 54А

− Задняя

поднимать комбинированная лампа

Стр.54A-168

).

Q: Присутствует ли код диагностики?

ДА :

Проверить наличие неисправности по
имеющемуся коду диагностики.

НЕТ :

Перейти к Шагу 7.

ШАГ 7. Измерение напряжения на разъеме
ETACS-ECU C-304
(1) Перевести переключатель зажигания

в положение ВКЛ.

(2) Измерить напряжение на участке между

клеммой №1 и «массой на кузове».

НОРМА: Приблизительное напряжение
аккумуляторной батареи

Q: Является ли результат проверки нормальным?

ДА :

Перейти к Шагу 8.

НЕТ :

Перейти к Шагу 9.

ШАГ 8. Проверка разъема: Разъем ETACS-ECU
C-304, разъем выключателя стоп-сигнала C-24

Q: Является ли результат проверки нормальным?

ДА :

Возможно, что на участке цепи между
клеммой №1 разъема ETACS-ECU C-304
и клеммой №2 разъема выключателя
стоп-сигнала C-24 произошло короткое
замыкание. Провести ремонт жгута
электропроводки между клеммой №1
разъема ETACS-ECU C-304 и клеммой
№2 разъема выключателя стоп-сигнала
C-24.

НЕТ :

Отремонтировать неисправный разъем.

ШАГ 9. Проверка плавкого предохранителя
ETACS-ECU №2

Q: Является ли результат проверки нормальным?

ДА :

Заменить ETACS-ECU и перейти
к Шагу 12.

НЕТ :

Заменить плавкий предохранитель №2.

ШАГ 10. Измерение напряжения на разъеме
ETACS-ECU C-312
(1) Перевести переключатель зажигания

в положение ВКЛ.

!

ОСТОРОЖНО

Не нажимать педаль тормоза.
(2) Измерить напряжение на участке между

клеммой №16 и «массой на кузове».

НОРМА: Приблизительно 5 В

Q: Является ли результат проверки нормальным?

ДА :

Перейти к Шагу 11.

НЕТ :

Заменить ETACS-ECU и перейти
к Шагу 12.

ШАГ 11. Проверка разъема: Разъем
ETACS-ECU C-312, разъем выключателя
стоп-сигнала C-24

Q: Является ли результат проверки нормальным?

ДА :

Возможно, что на участке цепи между
клеммой №12 разъема ETACS-ECU
C-312 и клеммой №1 разъема
выключателя стоп-сигнала C-24
произошло короткое замыкание.
Провести ремонт жгута электропроводки
между клеммой №16 разъема
ETACS-ECU C-312 и клеммой №1
разъема выключателя стоп-сигнала
C-24.

НЕТ :

Отремонтировать неисправный разъем.

ШАГ 12. Проверка сброса кода диагностики.

Q: Выдается ли код диагностики № 1000?

ДА :

Заменить ABS-ECU.

НЕТ :

Диагностика завершена.

ВЫЯВЛЕНИЕ НЕИСПРАВНОСТЕЙ

АНТИБЛОКИРОВОЧНАЯ ТОРМОЗНАЯ СИСТЕМА (ABS)

35B-88

Код № C2200 Отклонения в ABS-ECU (электронном управляющем блоке)

!

ОСТОРОЖНО

Если в шине CAN есть какая-либо
неисправность, может быть выдан неверный
код диагностики. Прежде чем выполнять эту
диагностику, следует продиагностировать
шину CAN (См. ГРУППУ 54С, Анализ кодов
диагностики неисправностей

Стр.54C-18

).

РАБОТА

ABS-ECU управляет ABS на основе пересчета
данных, поступающих от датчика скорости
колеса.

УСЛОВИЯ ПОЯВЛЕНИЯ КОДОВ
ДИАГНОСТИКИ

Код диагностики выдается в следующем случае.

• ABS-ECU управляет ABS на основе пересчета

данных, поступающих от датчика скорости
колеса.

• Во время работы системы ABS-ECU

постоянно контролирует свои
эксплуатационные параметры. При
обнаружении каких либо ошибок ABS-ECU
выдает коды диагностики.

ВОЗМОЖНЫЕ ПРИЧИНЫ

Неисправность ABS-ECU

ПРОЦЕДУРА ДИАГНОСТИКИ

ШАГ 1. Диагностика шины CAN с помощью
M.U.T.-III
Диагностика шины CAN проводится с помощью
M.U.T.-III.

Q: Является ли результат проверки нормальным?

ДА :

Перейти к Шагу 2.

НЕТ :

Отремонтировать шину CAN
(См. ГРУППУ 54С

− Таблица диагностики

шины CAN

Стр.54C-18

). По завершении

перейти к Шагу 2.

ШАГ 2. Повторная проверка кода диагностики
после переустановки шины CAN

Q: Выдается ли код диагностики № C2200?

ДА :

Заменить ABS-ECU.

НЕТ :

Периодическая неисправность
(См. ГРУППУ 00

− Что делать

с периодическими неисправностями

Стр.00-15

).
