ЛЮК КРЫШИ

КУЗОВ

42A-125

ПРОЦЕДУРА ДИАГНОСТИКИ

ШАГ 1. Проверка разъема: Разъем D-05
переключателя люка крыши

Q Результаты проверки в норме?

ДА :

Переход к Шагу 2.

НЕТ :

Отремонтировать неисправный разъем.

ШАГ 2. Проверка переключателя люка крыши
См. Проверка переключателя люка крыши

Стр.42A-135

.

Q Переключатель люка крыши в нормальном

состоянии?
ДА :

Переход к Шагу 3.

НЕТ :

Заменить переключатель люка крыши.

ШАГ 3. Проверка разъема: Разъем D-06 узла
электродвигателя люка крыши

Q Результаты проверки в норме?

ДА :

Переход к Шагу 4.

НЕТ :

Отремонтировать неисправный разъем.

ШАГ 4. Проверьте жгут проводов между
клеммой № 5 разъема D-05 переключателя
электродвигателя люка крыши и клеммой № 5
разъема D-06 узла электродвигателя люка
крыши

• Проверить входную/выходную линию на

наличие обрыва.

Q Результаты проверки в норме?

ДА :

Переход к Шагу 5.

НЕТ :

Отремонтировать жгут проводов.

ШАГ 5. Перезапустить систему.
Убедитесь в том, что стеклянная крышка люка
крыши открыта.

Q Результаты проверки в норме?

ДА :

Перемежающаяся неисправность
(см. ГРУППА 00

− Как использовать

пункты меню сервиса для поиска
неисправностей/проверки - Как
устранять перемежающиеся
неисправности

Стр.00-15

).

НЕТ :

Замените узел электродвигателя люка
крыши.

ЛЮК КРЫШИ

КУЗОВ

42A-126

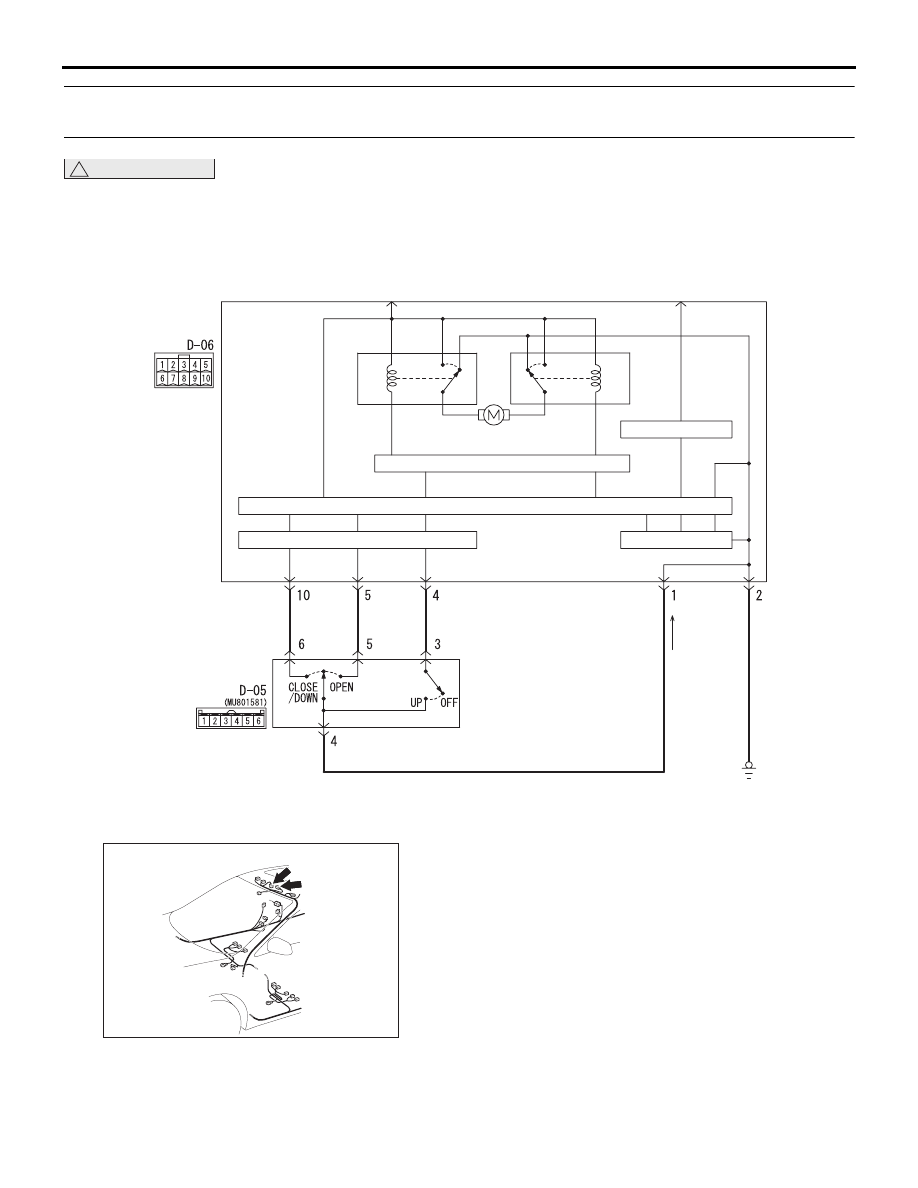

ПРОЦЕДУРА ВЫЯВЛЕНИЯ 4: Стекло люка крыши не опускается или не закрывается
(поднимается и открывается нормально).

!

ОСТОРОЖНО

Прежде чем заменять ECU, следует убедиться
в нормальной работе цепи электропитания,
цепи заземления и цепи связи.

Цветовая кодировка проводов

B: Черный     LG: Светло-зеленый     G: Зеленый     L: Синий     W: Белый     Y: Желтый     SB: Голубой

BR: Коричневый     O: Оранжевый     GR: Серый     R: Красный     P: Розовый     V: Фиолетовый

PU: Пурпурный

G

Y

L

B

B

Цепь переключателя люка крыши

AB

ЭЛЕКТРОМОТОР

ЛЮКА КРЫШИ

В СБОРЕ

ДАТЧИК ХОЛЛА

ЭЛЕКТРОДВИГАТЕЛЬ

ЛЮКА КРЫШИ

ЦЕПЬ УПРАВЛЕНИЯ

ВХОДНАЯ ЦЕПЬ

ВХОДНАЯ ЦЕПЬ

ПЕРЕКЛЮЧАТЕЛЬ

ЛЮКА КРЫШИ

ЦП

AC613402

D-05(B)

D-06(GR)

Разъемы: D-05, D-06

AZ

AC612722

КОММЕНТАРИИ ОТНОСИТЕЛЬНО
ПРИЗНАКА НЕИСПРАВНОСТИ

Подозревается неисправность узла
электродвигателя люка крыши и/или
переключателя люка крыши.

ВОЗМОЖНЫЕ ПРИЧИНЫ

• Неисправность переключателя люка крыши

• Неисправность узла электродвигателя люка

крыши

• Поврежден жгут проводов или разъемы

ЛЮК КРЫШИ

КУЗОВ

42A-127

ПРОЦЕДУРА ДИАГНОСТИКИ

ШАГ 1. Проверка разъема: Разъем D-05
переключателя люка крыши

Q Результаты проверки в норме?

ДА :

Переход к Шагу 2.

НЕТ :

Отремонтировать неисправный разъем.

ШАГ 2. Проверка переключателя люка крыши
См. Проверка переключателя люка крыши

Стр.42A-135

.

Q Переключатель люка крыши в нормальном

состоянии?
ДА :

Переход к Шагу 3.

НЕТ :

Заменить переключатель люка крыши.

ШАГ 3. Проверка разъема: Разъем D-06 узла
электродвигателя люка крыши

Q Результаты проверки в норме?

ДА :

Переход к Шагу 4.

НЕТ :

Отремонтировать неисправный разъем.

ШАГ 4. Проверьте жгут проводов между
клеммой № 6 разъема D-05 переключателя
электродвигателя люка крыши и клеммой №
10 разъема D-06 узла электродвигателя люка
крыши

• Проверить входную/выходную линию на

наличие обрыва.

Q Результаты проверки в норме?

ДА :

Переход к Шагу 5.

НЕТ :

Отремонтировать жгут проводов.

ШАГ 5. Перезапустить систему.
Убедитесь в том, что стеклянная крышка люка
крыши опускается или закрывается.

Q Результаты проверки в норме?

ДА :

Перемежающаяся неисправность
(см. ГРУППА 00

− Как использовать

пункты меню сервиса для поиска
неисправностей/проверки - Как
устранять перемежающиеся
неисправности

Стр.00-15

).

НЕТ :

Замените узел электродвигателя люка
крыши.

ПРОЦЕДУРА ВЫЯВЛЕНИЯ 5: Функция предотвращения защемления люка крыши
(предохранительный механизм) работает неправильно.

!

ОСТОРОЖНО

Прежде чем заменять ECU, следует убедиться
в нормальной работе цепи электропитания,
цепи заземления и цепи связи.

КОММЕНТАРИИ ОТНОСИТЕЛЬНО
ПРИЗНАКА НЕИСПРАВНОСТИ

Возможна неисправность узла электродвигателя
люка крыши или неправильное запоминание
полностью закрытого положения люка крыши.

ВОЗМОЖНЫЕ ПРИЧИНЫ

• Неисправность узла электродвигателя люка

крыши

• Неправильное запоминание полностью

закрытого положения люка крыши

ПРОЦЕДУРА ДИАГНОСТИКИ

ШАГ 1. Диагностический код M.U.T.-III
Убедитесь в том, что в узле электродвигателя
люка крыши зарегистрированы диагностические
коды, связанные с работой люка крыши.

Q Появляется ли диагностический код?

ДА :

См. таблицу диагностических кодов

Стр.42A-111

.

НЕТ :

Переход к Шагу 2.

ШАГ 2. Проверить признак неисправности.
Проверьте симптом неисправности люка крыши
в соответствии со следующей процедурой.
(1) Выполнить процедуры запоминания

положения люка крыши в полностью закрытом
положении (см.

Стр.42A-131

).

(2) Проверить наличие признака неисправности.

Q Результаты проверки в норме?

ДА :

Перемежающаяся неисправность
(см. ГРУППА 00

− Как использовать

пункты меню сервиса для поиска
неисправностей/проверки

− Как

устранять перемежающиеся
неисправности

Стр.00-15

).

НЕТ :

Замените узел электродвигателя люка
крыши.

ЛЮК КРЫШИ

КУЗОВ

42A-128

ПРОЦЕДУРА ВЫЯВЛЕНИЯ 6: Функция таймера люка крыши работает неправильно.

!

ОСТОРОЖНО

Прежде чем заменять ECU, следует убедиться
в нормальной работе цепи электропитания,
цепи заземления и цепи связи.

КОММЕНТАРИИ ОТНОСИТЕЛЬНО
ПРИЗНАКА НЕИСПРАВНОСТИ

Если функция таймера люка крыши работает
неправильно, возможна неисправность цепи
связи, цепи входного сигнала переключателя
водительской двери, узла электродвигателя люка
крыши или ETACS-ECU.
Также, функция таймера люка крыши может быть
установлена в значение «0 секунд» с помощью
функции настройки.

ВОЗМОЖНЫЕ ПРИЧИНЫ

• Неисправность переключателя водительской

двери

• Неисправность узла электродвигателя люка

крыши

• Неисправность ETACS-ECU

• Поврежден жгут проводов или разъемы

ПРОЦЕДУРА ДИАГНОСТИКИ

ШАГ 1. Проверить систему источника
электропитания.
Установив переключатель зажигания
в положение «LOCK» (ВЫКЛ), проверьте работу
следующей функции:

• Аварийная сигнализация

• Система центрального запирания дверей

Q Результаты проверки в норме?

ДА :

Переход к Шагу 2.

НЕТ :

См. ГРУППА 54A

− Отклонения в цепи

электропитания ETACS-ECU

Стр.54A-321

.

ШАГ 2. Диагностический код M.U.T.-III
Убедитесь в том, что в ETACS-ECU
зарегистрированы диагностические коды,
связанные с работой люка крыши.

Q Появляется ли диагностический код?

ДА :

См. ГРУППА 54B

− Таблица

диагностических кодов

Стр.54 В-3

.

НЕТ :

Переход к Шагу 3.

ШАГ 3. Проверить функцию настройки.
Убедитесь в том, что для функции «Таймер
закрытия люка крыши и окон» с помощью
функции настройки установлено любое из
следующих значений, отличное от «0 секунд».

• 30 секунд

• 180 секунд

• 600 секунд

Q Результаты проверки в норме?

ДА :

Переход к Шагу 4.

НЕТ :

Установите для функции «Таймер
закрытия люка крыши и окон»
с помощью функции настройки
установлено любое из следующих
значений, отличное от «0 секунд»
(см.

Стр.42A-131

).

ШАГ 4. Перечень данных M.U.T.-III
Проверить сигналы, связанные с работой
функции таймера люка крыши.

• Перевести переключатель зажигания

в положение ON.

• Закройте водительскую дверь.

Элемент №:

Название
элемента

Нормальные
условия

254

Напряжение
зажигания

Напряжение

256

Выключатель
предупреждения
об открытой
водительской
двери

Закрыть

НОРМА: Нормальные состояния
отображаются для всех элементов.

Q Результаты проверки в норме?

Нормальные состояния отображаются для всех
элементов. :

Переход к Шагу 5.

Нормальное состояние не отображается для
элемента № 254. :

См. ГРУППА 54A

−

Процедура выявления 2: Не поступает
сигнал от переключателя зажигания (IG1)

Стр.54A-325

.

Нормальное состояние не отображается для
элемента № 256. :

См. ГРУППА 54A

−

Процедура выявления 5: Не поступает
сигнал от переключателя передней
(водительской) двери

Стр.54A-332

.
