ЛЮК КРЫШИ

КУЗОВ

42A-121

ШАГ 12. Проверьте жгут проводов между
клеммой № 1 разъема D-06 узла
электродвигателя люка крыши
и переключателем зажигания (IG1).
ПРИМЕЧАНИЕ: Перед осмотром жгута
проводов проверьте разъем C-317 ETACS-ECU
и промежуточный разъем C-130, при
необходимости отремонтируйте.

• Проверить линию электропитания на наличие

обрыва и короткого замыкания.

Q Результаты проверки в норме?

ДА :

Перемежающаяся неисправность
(см. ГРУППА 00

− Как использовать

пункты меню сервиса для поиска
неисправностей/проверки

− Как

устранять перемежающиеся
неисправности

Стр.00-15

).

НЕТ :

Отремонтировать жгут проводов.

ШАГ 13. Перезапустить систему.
Убедитесь в том, что люк крыши работает
нормально.

Q Результаты проверки в норме?

ДА :

Перемежающаяся неисправность
(см. ГРУППА 00

− Как использовать

пункты меню сервиса для поиска
неисправностей/проверки

− Как

устранять перемежающиеся
неисправности

Стр.00-15

).

НЕТ :

Замените узел электродвигателя люка
крыши.

ЛЮК КРЫШИ

КУЗОВ

42A-122

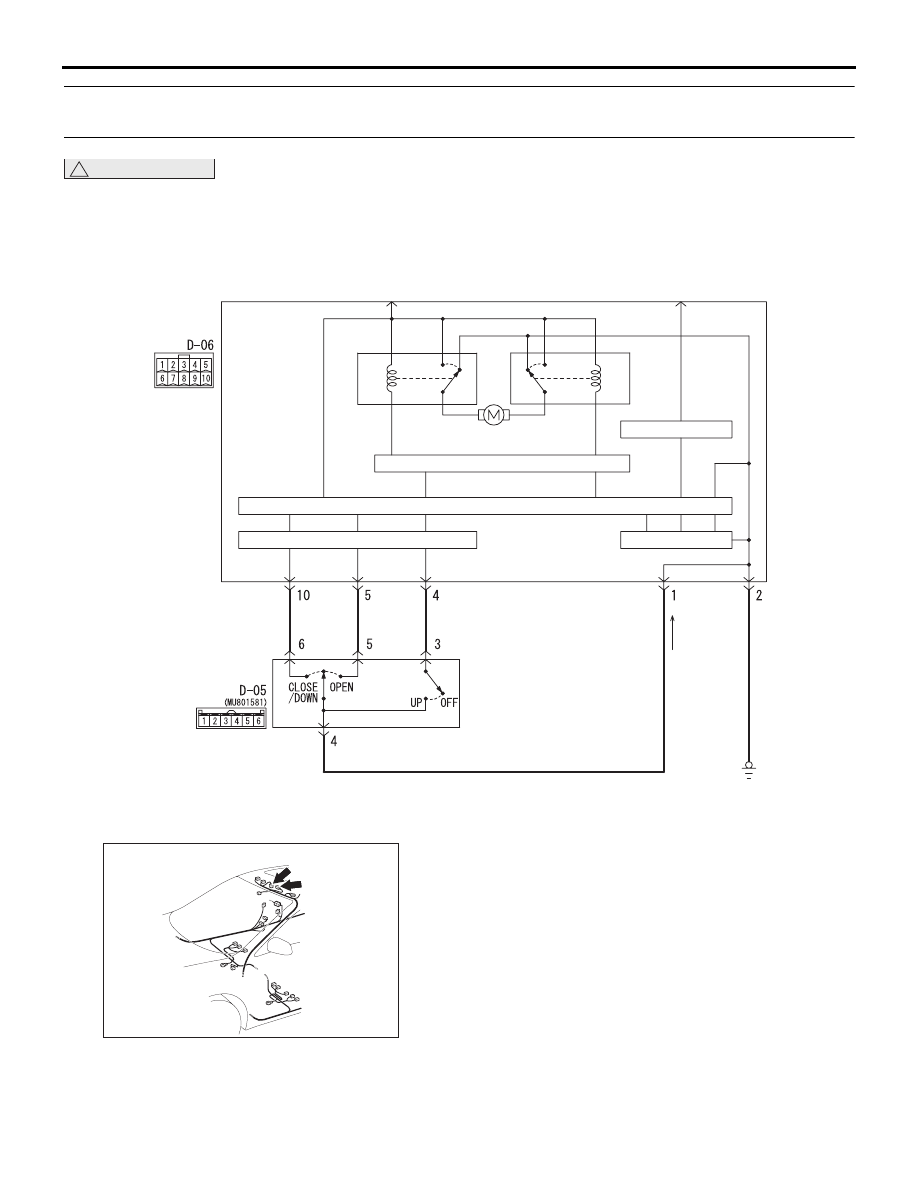

ПРОЦЕДУРА ВЫЯВЛЕНИЯ 2: Стекло люка крыши не поднимается (опускается, открывается
и закрывается нормально).

!

ОСТОРОЖНО

Прежде чем заменять ECU, следует убедиться
в нормальной работе цепи электропитания,
цепи заземления и цепи связи.

Цветовая кодировка проводов

B: Черный     LG: Светло-зеленый     G: Зеленый     L: Синий     W: Белый     Y: Желтый     SB: Голубой

BR: Коричневый     O: Оранжевый     GR: Серый     R: Красный     P: Розовый     V: Фиолетовый

PU: Пурпурный

G

Y

L

B

B

Цепь переключателя люка крыши

AB

ЭЛЕКТРОМОТОР

ЛЮКА КРЫШИ

В СБОРЕ

ДАТЧИК ХОЛЛА

ЭЛЕКТРОДВИГАТЕЛЬ

ЛЮКА КРЫШИ

ЦЕПЬ УПРАВЛЕНИЯ

ВХОДНАЯ ЦЕПЬ

ВХОДНАЯ ЦЕПЬ

ПЕРЕКЛЮЧАТЕЛЬ

ЛЮКА КРЫШИ

ЦП

AC613402

D-05(B)

D-06(GR)

Разъемы: D-05, D-06

AZ

AC612722

КОММЕНТАРИИ ОТНОСИТЕЛЬНО
ПРИЗНАКА НЕИСПРАВНОСТИ

Подозревается неисправность узла
электродвигателя люка крыши или
переключателя люка крыши.

ВОЗМОЖНЫЕ ПРИЧИНЫ

• Неисправность переключателя люка крыши

• Неисправность узла электродвигателя люка

крыши

• Поврежден жгут проводов или разъемы

ЛЮК КРЫШИ

КУЗОВ

42A-123

ПРОЦЕДУРА ДИАГНОСТИКИ

ШАГ 1. Проверка разъема: Разъем D-05
переключателя люка крыши

Q Результаты проверки в норме?

ДА :

Переход к Шагу 2.

НЕТ :

Отремонтировать неисправный разъем.

ШАГ 2. Проверка переключателя люка крыши
См. Проверка переключателя люка крыши

Стр.42A-135

.

Q Переключатель люка крыши в нормальном

состоянии?
ДА :

Переход к Шагу 3.

НЕТ :

Заменить переключатель люка крыши.

ШАГ 3. Проверка разъема: Разъем D-06 узла
электродвигателя люка крыши

Q Результаты проверки в норме?

ДА :

Переход к Шагу 4.

НЕТ :

Отремонтировать неисправный разъем.

ШАГ 4. Проверьте жгут проводов между
клеммой № 3 разъема D-05 переключателя
электродвигателя люка крыши и клеммой № 4
разъема D-06 узла электродвигателя люка
крыши

• Проверить входную/выходную линию на

наличие обрыва.

Q Результаты проверки в норме?

ДА :

Переход к Шагу 5.

НЕТ :

Отремонтировать жгут проводов.

ШАГ 5. Перезапустить систему.

Q Стеклянная крышка люка крыши поднята?

ДА :

Перемежающаяся неисправность
(см. ГРУППА 00

− Как использовать

пункты меню сервиса для поиска
неисправностей/проверки - Как
устранять перемежающиеся
неисправности

Стр.00-15

).

НЕТ :

Замените узел электродвигателя люка
крыши.

ЛЮК КРЫШИ

КУЗОВ

42A-124

ПРОЦЕДУРА ВЫЯВЛЕНИЯ 3: Стекло люка крыши не открывается (поднимается, опускается
и закрывается нормально).

!

ОСТОРОЖНО

Прежде чем заменять ECU, следует убедиться
в нормальной работе цепи электропитания,
цепи заземления и цепи связи.

Цветовая кодировка проводов

B: Черный     LG: Светло-зеленый     G: Зеленый     L: Синий     W: Белый     Y: Желтый     SB: Голубой

BR: Коричневый     O: Оранжевый     GR: Серый     R: Красный     P: Розовый     V: Фиолетовый

PU: Пурпурный

G

Y

L

B

B

Цепь переключателя люка крыши

AB

ЭЛЕКТРОМОТОР

ЛЮКА КРЫШИ

В СБОРЕ

ДАТЧИК ХОЛЛА

ЭЛЕКТРОДВИГАТЕЛЬ

ЛЮКА КРЫШИ

ЦЕПЬ УПРАВЛЕНИЯ

ВХОДНАЯ ЦЕПЬ

ВХОДНАЯ ЦЕПЬ

ПЕРЕКЛЮЧАТЕЛЬ

ЛЮКА КРЫШИ

ЦП

AC613402

D-05(B)

D-06(GR)

Разъемы: D-05, D-06

AZ

AC612722

КОММЕНТАРИИ ОТНОСИТЕЛЬНО
ПРИЗНАКА НЕИСПРАВНОСТИ

Подозревается неисправность узла
электродвигателя люка крыши или
переключателя люка крыши.

ВОЗМОЖНЫЕ ПРИЧИНЫ

• Неисправность переключателя люка крыши

• Неисправность узла электродвигателя люка

крыши

• Поврежден жгут проводов или разъемы
