Mitsubishi Lancer X. Руководство - часть 730





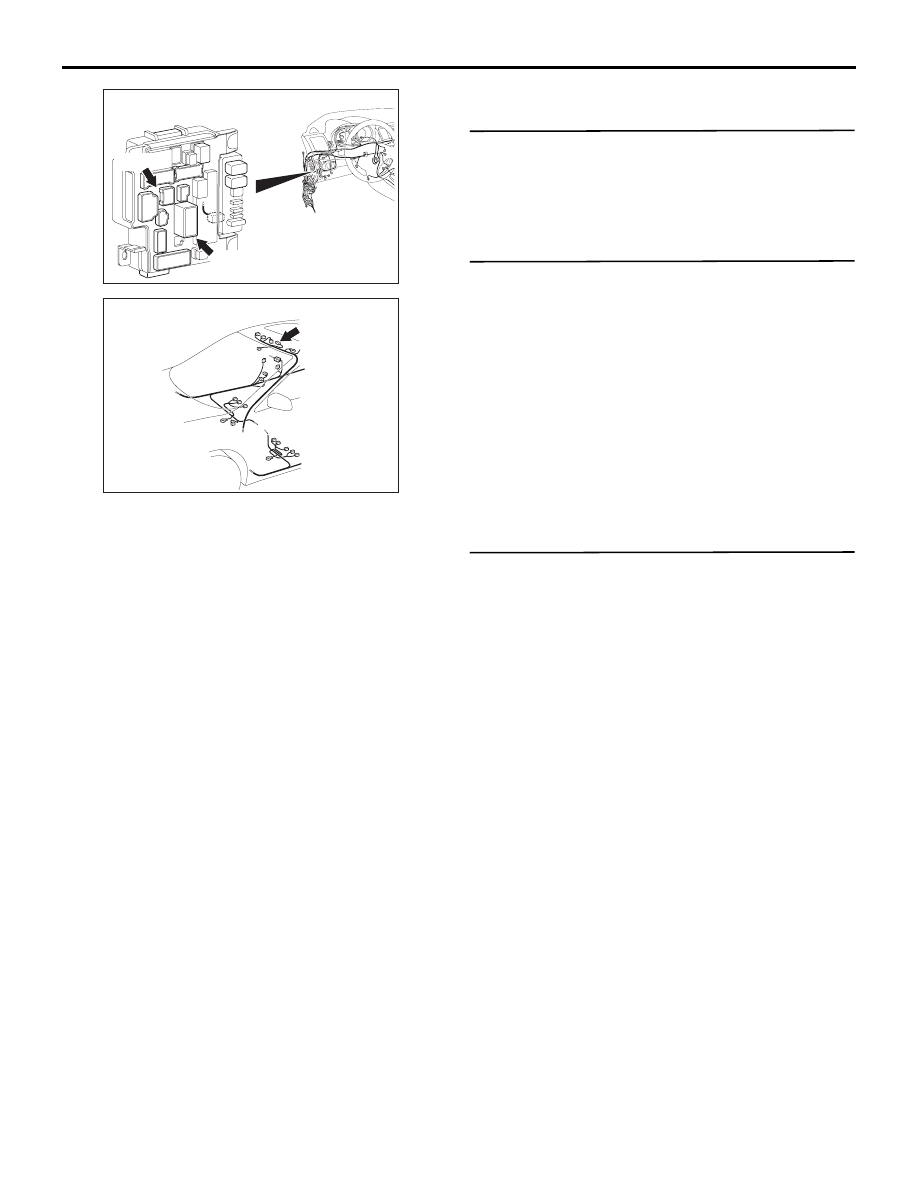

ETACS-ECU

C-309 (B)

C-316

Разъемы: C-309, C-316

CG

AC608152

D-06(GR)

Разъем: D-06

AY

AC612722

ЛЮК КРЫШИ

КУЗОВ

42A-113

КОММЕНТАРИИ ОТНОСИТЕЛЬНО
ПРИЗНАКА НЕИСПРАВНОСТИ

Если напряжение на выводе блока управления
люком крыши было 8 В или ниже, или 18 В или
выше в течение 60 секунд, узел электродвигателя
люка крыши выдает диагностический код №
L0630.

ВОЗМОЖНЫЕ ПРИЧИНЫ

• Неисправность узла электродвигателя люка

крыши

• Поврежден жгут проводов или разъемы

ПРОЦЕДУРА ДИАГНОСТИКИ

ШАГ 1. Проверка разъема: Разъем D-06 узла
электродвигателя люка крыши

Q Результаты проверки в норме?

ДА :

Переход к Шагу 2.

НЕТ :

Отремонтировать неисправный разъем.

ШАГ 2. Проверьте жгут проводов между
клеммой № 6 разъема D-06 узла
электродвигателя люка крыши и плавкой
перемычкой (34)
ПРИМЕЧАНИЕ: Перед осмотром жгута
проводов проверьте разъемы C-309 и C-316
ETACS-ECU, при необходимости
отремонтируйте.

• Проверить линию электропитания на наличие

обрыва и короткого замыкания.

Q Результаты проверки в норме?

ДА :

Переход к Шагу 3.

НЕТ :

Отремонтировать жгут проводов.

ШАГ 3. Повторная проверка диагностического
кода
Ещё раз проверьте, зарегистрирован ли
диагностический код.
(1) Сбросить диагностический код.
(2) Переведите переключатель зажигания из

положения «LOCK» (ВЫКЛ) в положение
«ON».

(3) Проверьте, зарегистрирован ли

диагностический код.

Q Появляется ли диагностический код?

ДА :

Замените узел электродвигателя люка
крыши.

НЕТ :

Диагностика завершена.

ЛЮК КРЫШИ

КУЗОВ

42A-114

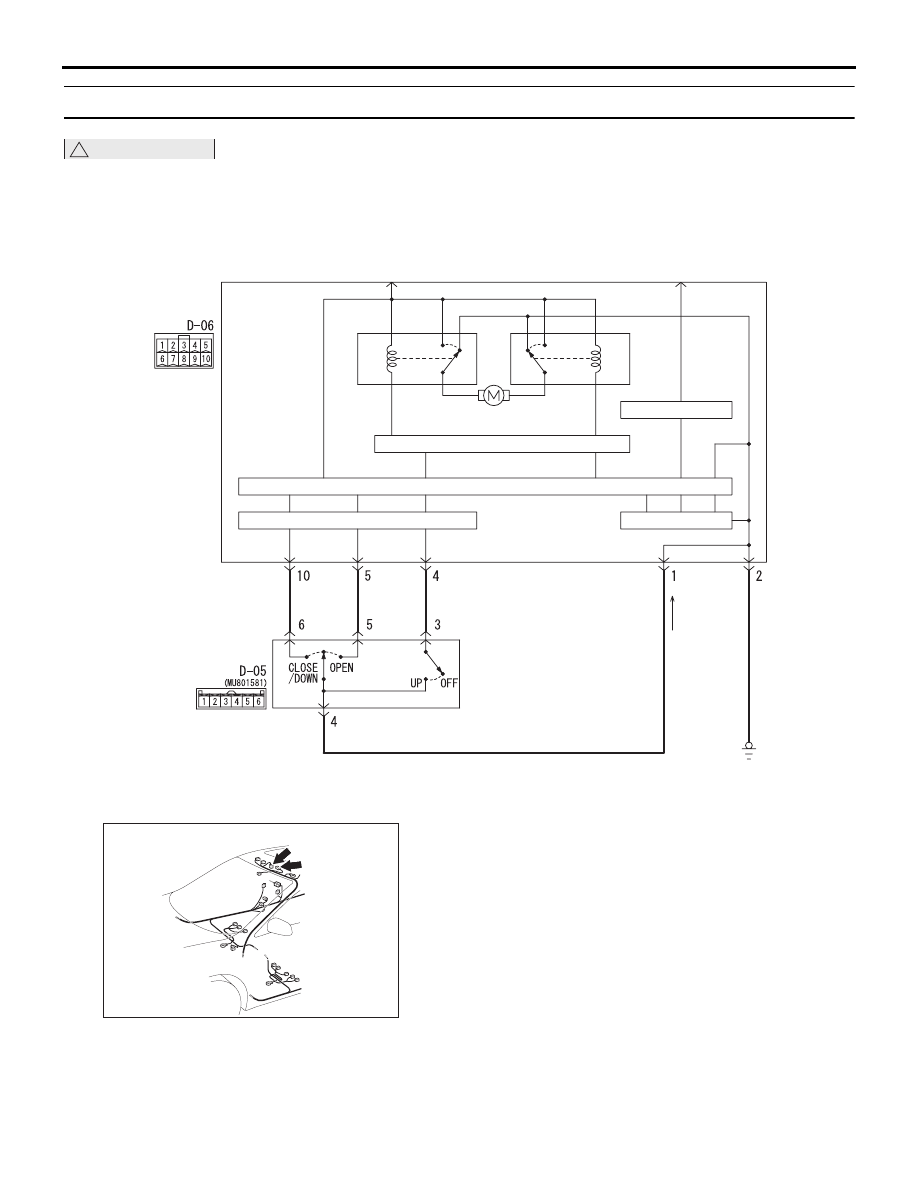

КОД № L0632 Выход из строя переключателя люка крыши

!

ОСТОРОЖНО

Прежде чем заменять ECU, следует убедиться
в нормальной работе цепей входного
и выходного сигналов.

Цветовая кодировка проводов

B: Черный     LG: Светло-зеленый     G: Зеленый     L: Синий     W: Белый     Y: Желтый     SB: Голубой

BR: Коричневый     O: Оранжевый     GR: Серый     R: Красный     P: Розовый     V: Фиолетовый

PU: Пурпурный

G

Y

L

B

B

Цепь переключателя люка крыши

AB

ЭЛЕКТРОМОТОР

ЛЮКА КРЫШИ

В СБОРЕ

ДАТЧИК ХОЛЛА

ЭЛЕКТРОДВИГАТЕЛЬ

ЛЮКА КРЫШИ

ЦЕПЬ УПРАВЛЕНИЯ

ВХОДНАЯ ЦЕПЬ

ВХОДНАЯ ЦЕПЬ

ПЕРЕКЛЮЧАТЕЛЬ

ЛЮКА КРЫШИ

ЦП

AC613402

D-05(B)

D-06(GR)

Разъемы: D-05, D-06

AZ

AC612722

КОММЕНТАРИИ ОТНОСИТЕЛЬНО
ПРИЗНАКА НЕИСПРАВНОСТИ

Если каждый переключатель (вверх, открыть,
закрыть/вниз) переключателя люка крыши
находился в положении ON (ВКЛ) в течение 60
секунд, узел электродвигателя люка крыши
выдает диагностический код № L0632.

ВОЗМОЖНЫЕ ПРИЧИНЫ

• Неисправность узла электродвигателя люка

крыши

• Неисправность переключателя люка крыши

• Поврежден жгут проводов или разъемы

ЛЮК КРЫШИ

КУЗОВ

42A-115

ПРОЦЕДУРА ДИАГНОСТИКИ

ШАГ 1. Проверка разъема: Разъем D-05
переключателя люка крыши и разъем D-06
электродвигателя люка крыши

Q Результаты проверки в норме?

ДА :

Переход к Шагу 2.

НЕТ :

Отремонтировать неисправный разъем.

ШАГ 2. Проверьте жгут проводов между
клеммами №№ 3, 5, 6 разъема D-05
переключателя электродвигателя люка
крыши и клеммами №№ 4, 5, 10 разъема D-06
узла электродвигателя люка крыши

• Проверить входную/выходную линию на

наличие обрыва.

Q Результаты проверки в норме?

ДА :

Переход к Шагу 3.

НЕТ :

Отремонтировать жгут проводов.

ШАГ 3. Повторная проверка диагностического
кода
Заменить переключатель люка крыши. Ещё раз
проверьте, зарегистрирован ли диагностический
код.
(1) Сбросить диагностический код.
(2) Переведите переключатель зажигания из

положения «LOCK» (ВЫКЛ) в положение «ON».

(3) Проверьте, зарегистрирован ли

диагностический код.

Q Появляется ли диагностический код?

ДА :

Замените узел электродвигателя люка
крыши.

НЕТ :

Диагностика завершена.

КОД № L0634 Сигнал датчика люка крыши

!

ОСТОРОЖНО

Прежде чем заменять ECU, следует убедиться
в нормальной работе цепей входного
и выходного сигналов.

КОММЕНТАРИИ ОТНОСИТЕЛЬНО
ПРИЗНАКА НЕИСПРАВНОСТИ

Если не поступает сигнал от одного из двух
датчиков определения положения люка, узел
электродвигателя люка крыши выдает
диагностический код № L0634.

ВОЗМОЖНЫЕ ПРИЧИНЫ

• Неисправность узла электродвигателя люка

крыши

ПРОЦЕДУРА ДИАГНОСТИКИ

Повторная проверка диагностического кода
Ещё раз проверьте, зарегистрирован ли
диагностический код.
(1) Сбросить диагностический код.
(2) Переведите переключатель зажигания из

положения «LOCK» (ВЫКЛ) в положение «ON».

(3) Проверьте, зарегистрирован ли

диагностический код.

Q Появляется ли диагностический код?

ДА :

Замените узел электродвигателя люка
крыши.

НЕТ :

Диагностика завершена.

КОД № L0637 Положение люка крыши

!

ОСТОРОЖНО

Прежде чем заменять ECU, следует убедиться
в нормальной работе цепей входного
и выходного сигналов.

КОММЕНТАРИИ ОТНОСИТЕЛЬНО
ПРИЗНАКА НЕИСПРАВНОСТИ

Если положение стеклянной крышки люка крыши
выходит за пределы указанного диапазона, узел

электродвигателя люка крыши выдает
диагностический код № L0637.

ВОЗМОЖНЫЕ ПРИЧИНЫ

• Неисправность узла электродвигателя люка

крыши

ЛЮК КРЫШИ

КУЗОВ

42A-116

ПРОЦЕДУРА ДИАГНОСТИКИ

ШАГ 1. Проверить полностью закрытое
положение люка крыши
(1) Выполнить процедуры запоминания

положения люка крыши в полностью закрытом
положении. См.

Стр.42A-131

.

(2) Ещё раз проверьте, зарегистрирован ли

диагностический код.
a. Сбросить диагностический код.
b. Переведите переключатель зажигания из

положения «LOCK» (ВЫКЛ) в положение
«ON».

c. Проверьте, зарегистрирован ли

диагностический код.

Q Результаты проверки в норме?

ДА :

Диагностика завершена.

НЕТ :

Переход к Шагу 2.

ШАГ 2. Повторная проверка диагностического
кода
Ещё раз проверьте, зарегистрирован ли
диагностический код.
(1) Сбросить диагностический код.
(2) Переведите переключатель зажигания из

положения «LOCK» (ВЫКЛ) в положение «ON».

(3) Проверьте, зарегистрирован ли

диагностический код.

Q Появляется ли диагностический код?

ДА :

Замените узел электродвигателя люка
крыши.

НЕТ :

Диагностика завершена.

КОД № L0640 Перегрузка люка крыши

!

ОСТОРОЖНО

Прежде чем заменять ECU, следует убедиться
в нормальной работе цепей входного
и выходного сигналов.

КОММЕНТАРИИ ОТНОСИТЕЛЬНО
ПРИЗНАКА НЕИСПРАВНОСТИ

Если функция предотвращения защемления
электростеклоподъемников активирована пять
раза подряд или более, узел электродвигателя
люка крыши выдает диагностический код №
L0640.

ВОЗМОЖНЫЕ ПРИЧИНЫ

• Неисправность узла электродвигателя люка

крыши

ПРОЦЕДУРА ДИАГНОСТИКИ

ШАГ 1. Проверить полностью закрытое
положение люка крыши
(1) Выполнить процедуры запоминания

положения люка крыши в полностью закрытом
положении. См.

Стр.42A-131

.

(2) Ещё раз проверьте, зарегистрирован ли

диагностический код.
a. Сбросить диагностический код.
b. Переведите переключатель зажигания из

положения «LOCK» (ВЫКЛ) в положение
«ON».

c. Проверьте, зарегистрирован ли

диагностический код.

Q Результаты проверки в норме?

ДА :

Диагностика завершена.

НЕТ :

Переход к Шагу 2.

ШАГ 2. Повторная проверка диагностического
кода
Ещё раз проверьте, зарегистрирован ли
диагностический код.
(1) Сбросить диагностический код.
(2) Переведите переключатель зажигания из

положения «LOCK» (ВЫКЛ) в положение «ON».

(3) Проверьте, зарегистрирован ли

диагностический код.

Q Появляется ли диагностический код?

ДА :

Замените узел электродвигателя люка
крыши.

НЕТ :

Диагностика завершена.
