КРЫШКА БАГАЖНИКА

КУЗОВ

42A-109

ТОЧКА ОБСЛУЖИВАНИЯ ПРИ
ДЕМОНТАЖЕ

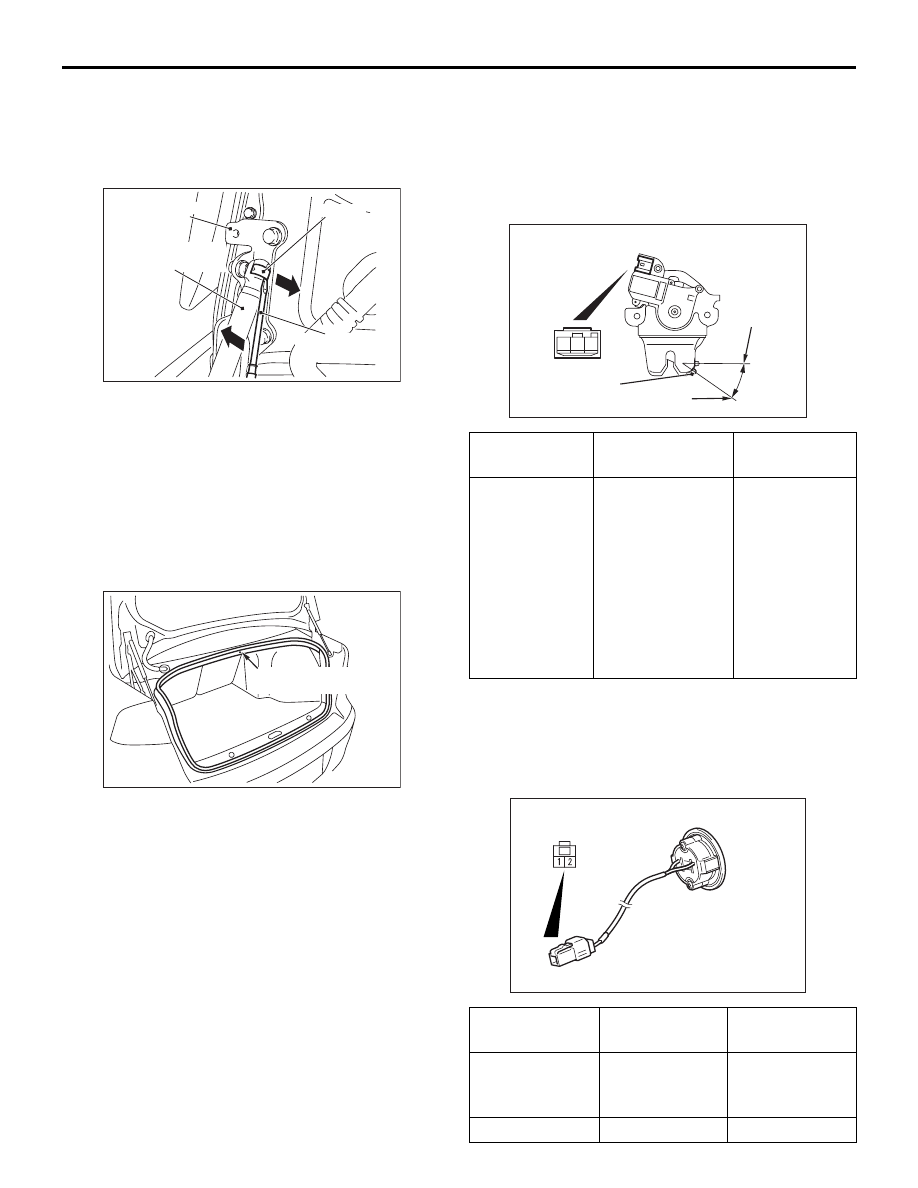

<<A>> СНЯТИЕ ГАЗОВОЙ СТОЙКИ
КРЫШКИ БАГАЖНИКА

Ответка с

плоским жалом

Газовая стойка

крышки багажника

Петля крышки

багажника

AB

Палец

AC608744

Как показано на рисунке, передвиньте штифт
вверх, затем извлеките газовую стойку крышки
багажника в направлении, указанном стрелкой,
чтобы отвернуть петлю крышки багажника.

ТОЧКА ОБСЛУЖИВАНИЯ ПРИ
МОНТАЖЕ
>>A<< УСТАНОВКА ЗАЩИТНОЙ
ПРОКЛАДКИ КРЫШКИ БАГАЖНИКА

Маркированная

область

AB

AC608556

Установите защитную прокладку крышки
багажника таким образом, чтобы маркировка
совпадала с центральной осью кузова.

ОСМОТР

M1421004800188

ПРОВЕРКА ЗАЩЕЛКИ КРЫШКИ
БАГАЖНИКА В СБОРЕ
ПРОВЕРКА ПРИВОДА ЗАЩЕЛКИ
КРЫШКИ БАГАЖНИКА

Разомкнута

Рычаг

Выкл

AB

AC613213

2

1

3

ПОЛОЖЕНИЕ
РЫЧАГА

СОЕДИНЕНИЕ
АККУМУЛЯТОРА

РАБОТА
РЫЧАГА

В положении
«OFF» (ВЫКЛ)

• Подсоединить

клемму № 2
к отрицательн
ой клемме
аккумулятора.

• Подсоединить

клемму № 3
к положительн
ой клемме
аккумулятора.

Рычаг
перемещается
из положения
«OFF» (ВЫКЛ)
в положение
«OPEN»
(ВКЛ).

ПРОВЕРКА ПЕРЕКЛЮЧАТЕЛЯ
ОТКРЫВАНИЯ КРЫШКИ БАГАЖНИКА
<АВТОМОБИЛИ С СИСТЕМОЙ
ДИСТАНЦИОННОГО УПРАВЛЕНИЯ>

AC607401AB

Положение
переключателя

Номер
клеммы

Нормальное
значение

ON (Нажат)

1

− 2

Непрерывност
ь цепи (2

Ω или

менее)

OFF (Отжат)

1

− 2

Разрыв цепи

ЛЮК КРЫШИ

КУЗОВ

42A-110

ЛЮК КРЫШИ

СЕРВИСНЫЕ СПЕЦИФИКАЦИИ

M1421000300545

Элемент

Стандартное значение

Рабочий ток привода стеклянной крышки люка A
(при 20

°C)

7 или менее

ГЕРМЕТИК

M1426000500157

Элемент

Стандартное значение

Люк крыши

Смазка: Используйте

− консистентную

силиконовую смазку

ПОИСК И УСТРАНЕНИЕ
НЕИСПРАВНОСТЕЙ

СТАНДАРТНАЯ ПРОЦЕДУРА
ДИАГНОСТИКИ ПРИ ПОИСКЕ
И УСТРАНЕНИИ НЕИСПРАВНОСТЕЙ

M1426001700165

См. ГРУППА 00

− Как использовать пункты меню

сервиса для устранения неисправностей
/проверки, Содержание поиска и устранения
неисправностей

Стр.00-6

.

ЛЮК КРЫШИ

КУЗОВ

42A-111

ТАБЛИЦА ДИАГНОСТИЧЕСКИХ КОДОВ

M1426001900095

!

ОСТОРОЖНО

При проведении поиска и устранения неисправностей, когда ключ зажигания переведен
в положение ON в момент отсоединения различных разъемов могут быть зарегистрированы
коды диагностики, относящиеся к другой системе. По завершении проверить все системы на
наличие зарегистрированных диагностических кодов. Если зарегистрированы
диагностические коды, следует удалить их все.

№ диагностического кода

Пункт диагностики

Страница

L0630

Электропитание люка крыши

Стр.42A-112

L0632

Выход из строя переключателя люка крыши

Стр.42A-114

L0634

Сигнал датчика люка крыши

Стр.42A-115

L0637

Положение люка крыши

Стр.42A-115

L0640

Перегрузка люка крыши

Стр.42A-116

ПРИМЕЧАНИЕ: S/R: Сокращенное наименование
люка крыши

ТАБЛИЦА ПРИЗНАКОВ
НЕИСПРАВНОСТЕЙ

M1426002000352

!

ОСТОРОЖНО

Если во время диагностики при повороте переключателя зажигания в положение ON отключен
какой-либо разъем, может быть получен диагностический код, связанный с другой системой.
По завершении проверить все системы на наличие зарегистрированных диагностических
кодов. Если зарегистрированы диагностические коды, следует удалить их все.

Признак неисправности

Номер
процедуры
осмотра

Страница

Люк крыши не работает.

1

Стр.42A-117

Стекло люка крыши не поднимается



(опускается, открывается и закрывается нормально).

2

Стр.42A-122

Стекло люка крыши не открывается



(поднимается, опускается и закрывается нормально).

3

Стр.42A-124

Стекло люка крыши не опускается или не закрывается



(поднимается и открывается нормально).

4

Стр.42A-126

Функция предотвращения защемления люка крыши



(предохранительный механизм) работает неправильно.

5

Стр.42A-127

Функция таймера люка крыши работает неправильно.

6

Стр.42A-128

ЛЮК КРЫШИ

КУЗОВ

42A-112

ПОСЛЕДОВАТЕЛЬНОСТЬ АНАЛИЗА
ДИАГНОСТИЧЕСКИХ КОДОВ
НЕИСПРАВНОСТЕЙ

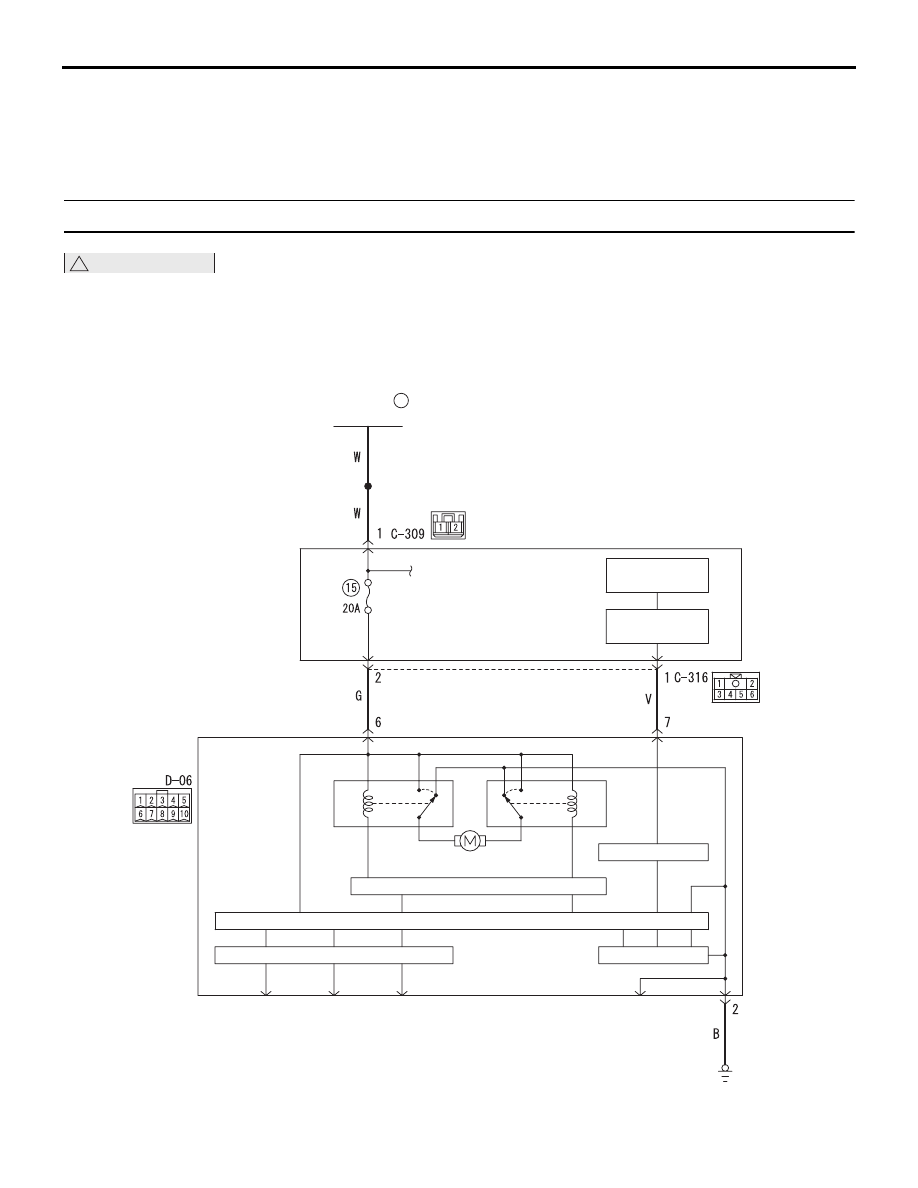

КОД № L0630 ЭЛЕКТРОПИТАНИЕ ЛЮКА КРЫШИ

!

ОСТОРОЖНО

Прежде чем заменять ECU, следует убедиться
в нормальной работе цепей входного
и выходного сигналов.

Цветовая кодировка проводов

B: Черный     LG: Светло-зеленый     G: Зеленый     L: Синий     W: Белый     Y: Желтый     SB: Голубой

BR: Коричневый     O: Оранжевый     GR: Серый     R: Красный     P: Розовый     V: Фиолетовый

PU: Пурпурный

Цепь питания электродвигателя люка крыши в сборе

AB

ETACS-ECU

ЭЛЕКТРОМОТОР

ЛЮКА КРЫШИ

В СБОРЕ

34

ПЛАВКАЯ

ПЕРЕМЫЧКА

ДАТЧИК ХОЛЛА

ЭЛЕКТРОДВИГАТЕЛЬ

ЛЮКА КРЫШИ

ЦЕПЬ УПРАВЛЕНИЯ

ВХОДНАЯ ЦЕПЬ

ВХОДНАЯ ЦЕПЬ

ЦЕПЬ ПРИ-

ВОДА LIN

ЦЕПЬ

ИНТЕРФЕЙСА

ЦП

AC613240
