Mitsubishi Lancer X. Руководство - часть 728





КРЫШКА БАГАЖНИКА

КУЗОВ

42A-105

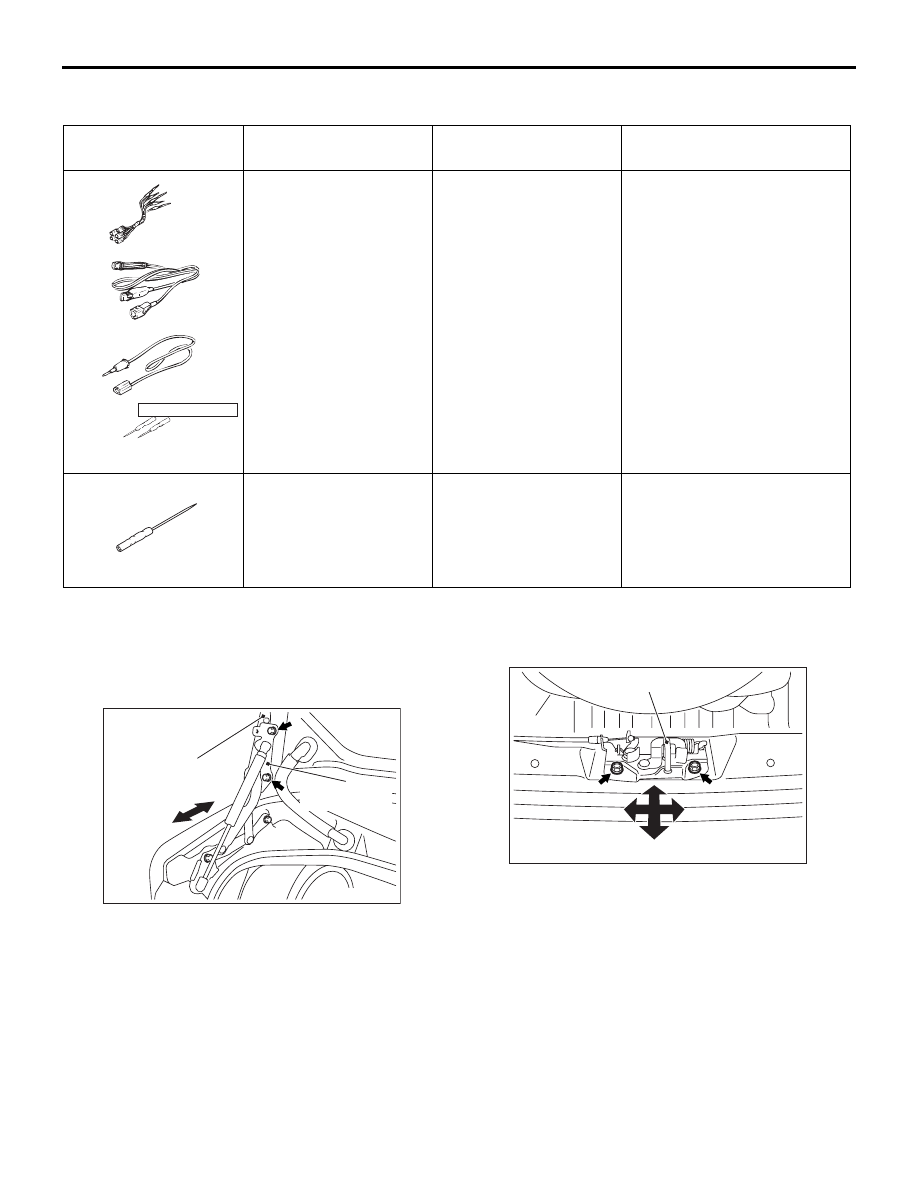

СПЕЦИАЛЬНЫЕ ИНСТРУМЕНТЫ

M1421000600513

ИНСТРУМЕНТ

НАЗВАНИЕ И НОМЕР
ИНСТРУМЕНТА

ЗАМЕНА

ПРИМЕНЕНИЕ

BF

НЕ ИСПОЛЬЗОВАТЬ

b

c

d

a

MB991223

MB991223

a: MB991219
b: MB991220
c: MB991221
d: MB991222

Комплект жгутов
проводов

a: Комплект

измерительных
кабелей для
испытаний

b: Жгут светодиода
c: Адаптер жгута

светодиода

d: Щуп

Измерение напряжения
и сопротивления при
проведении поиска
и устранения
неисправностей

a: Проверка давления на

контакте разъема

b: Проверка цепи питания
c: Проверка цепи питания
d: Подключение

промышленного тестера

MB992006

AB

MB992006

Сверхтонкий щуп

Измерение напряжения
и сопротивления при
проведении поиска
и устранения
неисправностей

ОБСЛУЖИВАНИЕ БЕЗ ДЕМОНТАЖА

РЕГУЛИРОВКА ЗАЗОРА ПО
ПЕРИМЕТРУ КРЫШКИ БАГАЖНИКА

M1421008100062

Панель крышки

багажника в сборе

Петля крышки

багажника

AB

AC609209

AC608558

Ослабьте крепежные болты панели крышки
багажника в сборе и передвиньте панель крышки
багажника таким образом, чтобы зазор по
периметру крышки багажника был равномерным.

РЕГУЛИРОВКА ЗАЩЕЛКИ КРЫШКИ
БАГАЖНИКА

M1421008200058

Защелка крышки багажника

AB

AC608480

После проверки кабеля открывания крышки
багажника на предмет правильной прокладки,
ослабьте крепежные болты защелки крышки
багажника. Измените положение защелки крышки
багажника относительно узла задвижки крышки
багажника таким образом, чтобы обеспечить
необходимое усилие при открывании
и закрывании крышки багажника.

КРЫШКА БАГАЖНИКА

КУЗОВ

42A-106

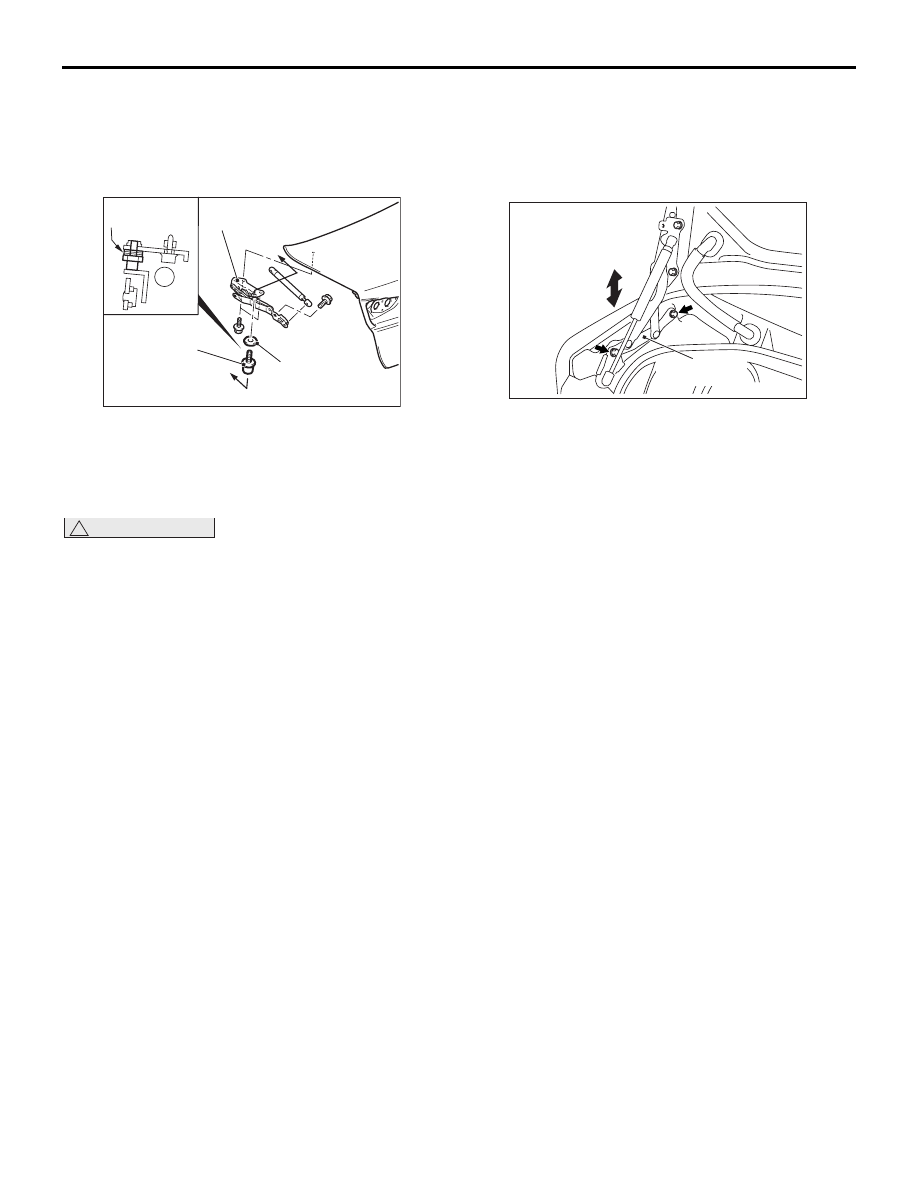

РЕГУЛИРОВКА ВЫСОТЫ КРЫШКИ
БАГАЖНИКА

M1421008300107

РЕГУЛИРОВКА СО СТОРОНЫ ПЕТЕЛЬ
КРЫШКИ БАГАЖНИКА

Разрез А – А

A

A

Омыватели

Шайба

Демпфер

крышки

багажника

Петля крышки

багажника

AB

AC700651

Если высота между крышкой багажника и кузовом
неравномерная, отрегулируйте высоту
следующим образом.
1. Снимите демпфер крышки багажника на петле

крышки багажника.

!

ОСТОРОЖНО

Можно использовать не более 3 шайб.
2. Увеличивайте или уменьшайте количество

шайб до тех пор, пока высота между крышкой
багажника и кузовом не выровняется.

3. Затяните демпфер крышки багажника.

Рекомендованный момент затяжки:
5,0

± 1,0 Нм

РЕГУЛИРОВКА СО СТОРОНЫ КУЗОВА

Петля крышки

багажника

AB

AC609210

AC608558

Если высота между крышкой багажника и кузовом
неравномерная, отрегулируйте высоту
следующим образом.
1. Ослабьте болты крепления петель крышки

багажника со стороны кузова.

2. Отрегулируйте высоту
3. Затяните болты крепления петель.

Рекомендованный момент затяжки:
23

± 6 Нм

КРЫШКА БАГАЖНИКА

КУЗОВ

42A-107

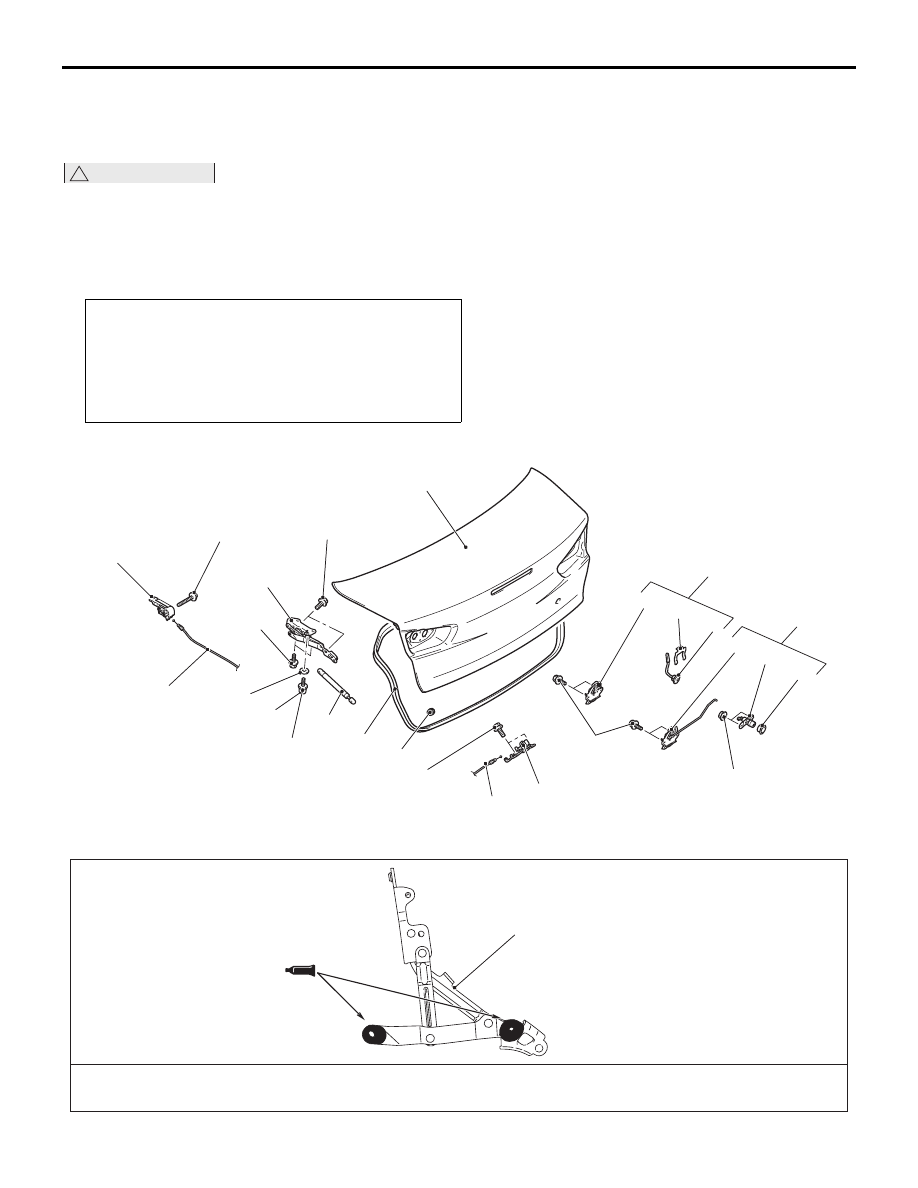

КРЫШКА БАГАЖНИКА

СНЯТИЕ И УСТАНОВКА

M1421002200351

!

ОСТОРОЖНО

• Не разбирайте и не бросайте газовую стойку крышки багажника в огонь.
• Прежде чем утилизировать газовую стойку крышки багажника, проделайте в ней отверстие,

чтобы выпустить находящийся внутри газ.

• Убедитесь в том, что шток поршня газовой стойки крышки багажника не соприкасается

с инородным материалом.

Операции после установки
• Регулировка зазора по периметру крышки багажника

(см.

Стр.42A-105

).

• Регулировка защелки крышки багажника

(см.

Стр.42A-105

).

• Регулировка высоты крышки багажника

(см.

Стр.42A-106

).

5,0 ± 1,0 Нм

<Автомобили

без системы

дистанционного

управления>

<Автомобили

с системой

дистанционного

управления>

5,0 ± 1,0 Нм

5,0 ± 1,0 Нм

5,0 ± 1,0 Нм

5,0 ± 1,0 Нм

23 ± 6 Нм

23 ± 6 Нм

9

4

6

8

14

13

7

11

10

5

4

3

15

16

12

2

1

AB

AC700650

14

АДГЕЗИВНЫЕ МАТЕРИАЛЫ: НОМЕР ПО КАТАЛОГУ 3M ATD 8531 HEAVY DRIP CHECK SEALER, НОМЕР ПО
КАТАЛОГУ 3M ATD 8646 AUTOMOTIVE JOINT AND SEAM SEALER ИЛИ АНАЛОГ

AB

AC609214

AC608746

Снятие демпфера

1. Демпфер

Снятие защитной прокладки
крышки багажника

>>

A

<2. Защитная прокладка крышки

багажника
Последовательность демонтажа
ручки открывания крышки
багажника, троса открывания
крышки багажника и задвижки
крышки багажника

Облицовка нижней части
центральной стойки <левой>
(см. ГРУППА 52A

− Облицовка

салона

Стр.52A-11

.)

Узел переднего сиденья
(см. ГРУППА 52A

− Узел переднего

сиденья

Стр.52A-21

)

Подушки заднего сиденья в сборе,
спинка заднего сиденья в сборе
<Автомобили с нераздельными
сиденьями>, боковой узел спинки
заднего сиденья <Автомобили
с раздельными сиденьями>
(см. ГРУППА 52A

− Узел заднего

сиденья

Стр.52A-25

).

Внешнее болтовое соединение
крепления ремня безопасности <со
стороны водителя> (см. ГРУППА
52A

− Ремень безопасности

переднего сиденья

Стр.52A-29

.)

Сабвуфер <Автомобили
с сабвуфером> (см. ГРУППА 54A

−

Динамик

Стр.54A-289

.)

3. Ручка открывания крышки

багажника

4. Трос открывания крышки багажника
5. Задвижка крышки багажника

Последовательность демонтажа
задвижки крышки багажника
и переключателя октрывания
крышки багажника <Автомобили
с системой дистанционного
управления>

Облицовка крышки багажника

6. Задвижка крышки багажника

в сборе

7. Держатель цилиндра замка
8. Переключатель открывания крышки

багажника

Последовательность демонтажа
задвижки крышки багажника
и цилиндра замка крышки
багажника <Автомобили без
системы дистанционного
управления>

Облицовка крышки багажника

9. Задвижка крышки багажника

в сборе

10. Цилиндр замка крышки багажника
11. Крышка цилиндра замка

Последовательность демонтажа
газовой стойки крышки
багажника, панели крышки
багажника в сборе и петель
крышки багажника

1. Демпфер

Облицовка крышки багажника

6. Защелка крышки багажника в сборе

<Автомобили с системой
дистанционного управления>

7. Держатель цилиндра замка

<Автомобили с системой
дистанционного управления>

8. Переключатель открывания крышки

багажника <Автомобили с системой
дистанционного управления>

9. Защелка крышки багажника в сборе

<Автомобили без системы
дистанционного управления>

10. Цилиндр замка крышки багажника

<Автомобили без системы
дистанционного управления>

11. Крышка цилиндра замка

<Автомобили без системы
дистанционного управления>

Знак в виде трех алмазов сзади
(см. ГРУППА 51

− Маркировка

Стр.51-59

.)

Задний спойлер в сборе
<Автомобили с задним спойлером>
(см. ГРУППА 51

− Задний спойлер

Стр.51-18

.)

Дополнительный верхний
стоп-сигнал (см. ГРУППА 54A,
Дополнительный верхний
стоп-сигнал

Стр.54A-209

.)

Задний габаритный фонарь в сборе
(см. ГРУППА 54A

− Задний

габаритный фонарь

Стр.54A-176

.)

Разъем жгута проводов крышки
багажника

<<

A

>>

12. Газовая стойка крышки багажника
13. Панель крышки багажника в сборе
14. Петля крышки багажника
15. Демпфер крышки багажника
16. Шайба

КРЫШКА БАГАЖНИКА

КУЗОВ

42A-108
