ДВЕРЬ

КУЗОВ

42A-97

ОСМОТР

M1423004701157

ПРОВЕРКА ПРИВОДА ЗАМКА
ПЕРЕДНЕЙ ДВЕРИ

Вид B

LOCK

РАЗБЛОКИРОВАТЬ

Рычаг

Вид А

LOCK

<Правая передняя сторона>

<Левая передняя сторона>

РАЗБЛОКИРОВАТЬ

Рычаг

AB

A

B

AC208145

1

6

3

5

2

4

1

6

3

5

2

4

ПРОВЕРКА РАБОТЫ ПРИВОДА

Положение
рычага

Соединение
аккумулятора

Работа
рычага

В положении
«LOCK»
(БЛОКИРОВКА)

• Подсоединить

клемму № 4
к отрицательн
ой клемме
аккумулятора.

• Подсоединить

клемму № 6
к положительн
ой клемме
аккумулятора.

Рычаг
перемещается
из положения
«LOCK»
(БЛОКИРОВКА)
в положение
«UNLOCK»
(РАЗБЛОК.).

В положении
«UNLOCK»
(РАЗБЛОК.)

• Подсоединить

клемму № 6
к отрицательн
ой клемме
аккумулятора.

• Подсоединить

клемму № 4
к положительн
ой клемме
аккумулятора.

Рычаг
перемещается
из положения
«UNLOCK»
(РАЗБЛОК.)
в положение
«LOCK»
(БЛОКИРОВКА).

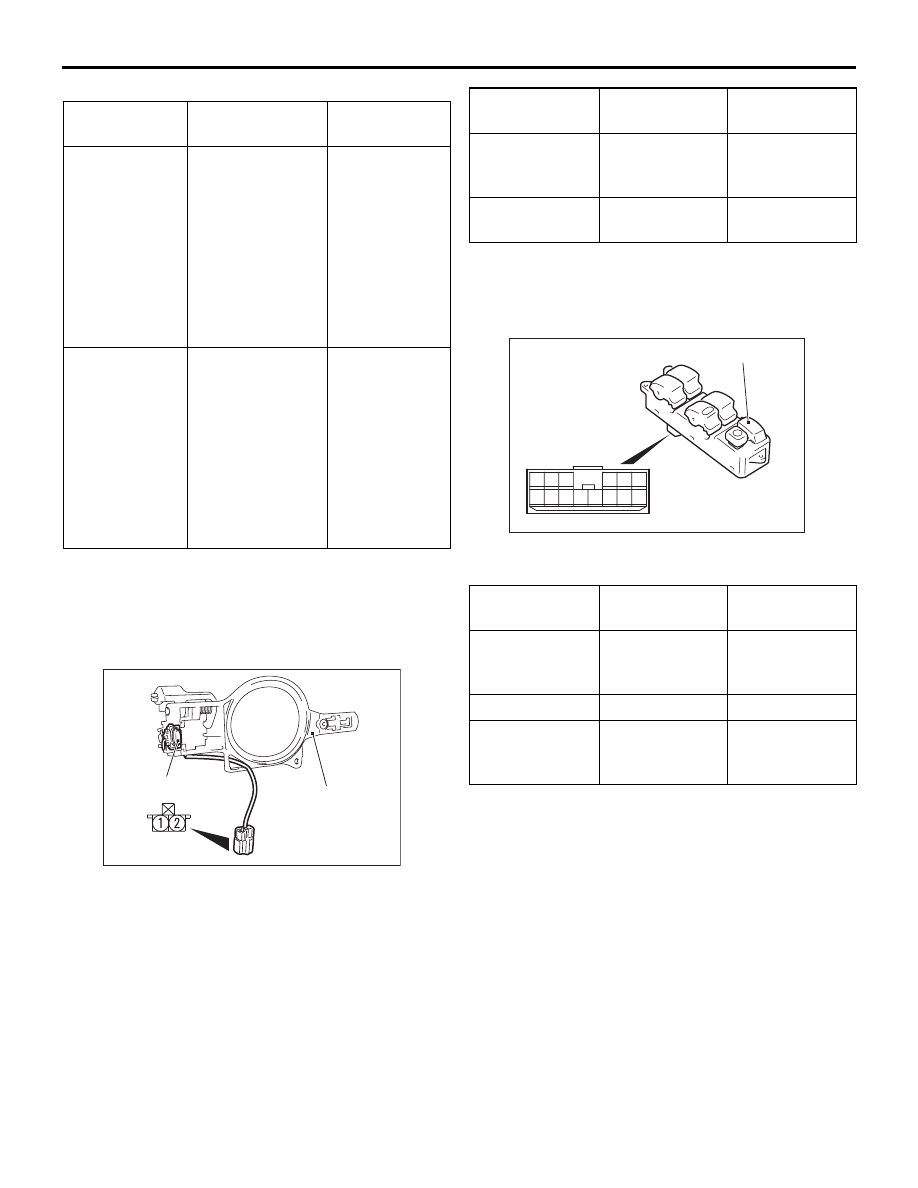

ПРОВЕРКА ПЕРЕКЛЮЧАТЕЛЯ ПРИВОДА
<СО СТОРОНЫ ВОДИТЕЛЯ>

Положение
рычага

Подключение
тестера

Номинальное
состояние

В положении
«UNLOCK»
(РАЗБЛОК.)

1

− 3

Непрерывност
ь цепи (2

Ω или

менее)

ПРОВЕРКА ПЕРЕКЛЮЧАТЕЛЯ ПРИВОДА
<СО СТОРОНЫ ПЕРЕДНЕГО ПАССАЖИРА
(АВТОМОБИЛИ С KOS)>

Положение
рычага

Подключение
тестера

Номинальное
состояние

В положении
«UNLOCK»
(РАЗБЛОК.)

1

− 3

Непрерывност
ь цепи (2

Ω или

менее)

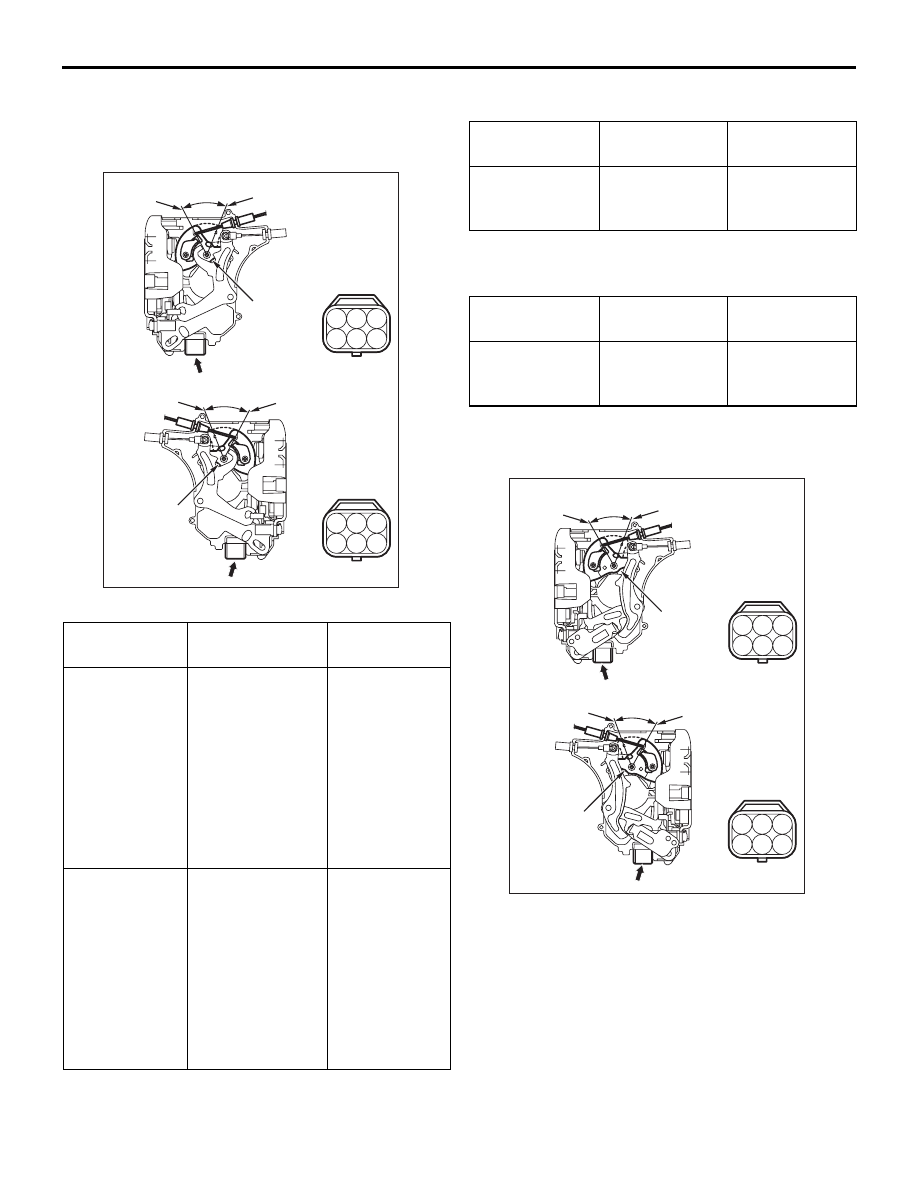

ПРОВЕРКА ПРИВОДА ЗАМКА ЗАДНЕЙ
ДВЕРИ

Вид B

Вид А

<Правая задняя сторона>

<Левая задняя сторона>

LOCK

РАЗБЛОКИРОВАТЬ

Рычаг

LOCK

РАЗБЛОКИРОВАТЬ

Рычаг

AB

A

B

1

6

3

5

2

4

AC208587

1

6

3

5

2

4

ДВЕРЬ

КУЗОВ

42A-98

ПРОВЕРКА РАБОТЫ ПРИВОДА

Положение
рычага

Соединение
аккумулятора

Работа
рычага

В положении
«LOCK»
(БЛОКИРОВКА)

• Подсоединить

клемму № 4
к отрицательн
ой клемме
аккумулятора.

• Подсоединить

клемму № 6
к положительн
ой клемме
аккумулятора.

Рычаг
перемещается
из положения
«LOCK»
(БЛОКИРОВКА)
в положение
«UNLOCK»
(РАЗБЛОК.).

В положении
«UNLOCK»
(РАЗБЛОК.)

• Подсоединить

клемму № 6
к отрицательн
ой клемме
аккумулятора.

• Подсоединить

клемму № 4
к положительн
ой клемме
аккумулятора.

Рычаг
перемещается
из положения
«UNLOCK»
(РАЗБЛОК.)
в положение
«LOCK»
(БЛОКИРОВКА).

ПРОВЕРКА ПЕРЕКЛЮЧАТЕЛЯ
БЛОКИРОВКИ <ДЛЯ АВТОМОБИЛЕЙ
С СИСТЕМОЙ ДИСТАНЦИОННОГО
УПРАВЛЕНИЯ (KOS)>

Основание

внешней

ручки двери

Кнопка запирания

AB

AC506541

Положение
переключателя

Номер
клеммы

Нормальное
значение

ON

1

− 2

Непрерывност
ь цепи (2

Ω или

менее)

OFF

1

− 2

Целостность
отсутствует

ПРОВЕРКА ЦЕЛОСТНОСТИ ЦЕПИ
ПЕРЕКЛЮЧАТЕЛЯ ЦЕНТРАЛЬНОГО
ЗАМКА

AB

14

13

12

11

10

9

8

7

6

5

4

3

2

1

Выключатель блокировки двери

AC607667

Снять переключатель электростеклоподъемника
(см. ГРУППА 52A

− Облицовка двери

Стр.52A-15

).

Положение
переключателя

Подключение
тестера

Номинальное
состояние

LOCK

13

− «Масса»

Непрерывност
ь цепи (2

Ω или

менее)

OFF

5

− 13

Разрыв цепи

РАЗБЛОКИРО
ВАТЬ

5

− «Масса»

Непрерывност
ь цепи (2

Ω или

менее)

ДВЕРЬ

КУЗОВ

42A-99

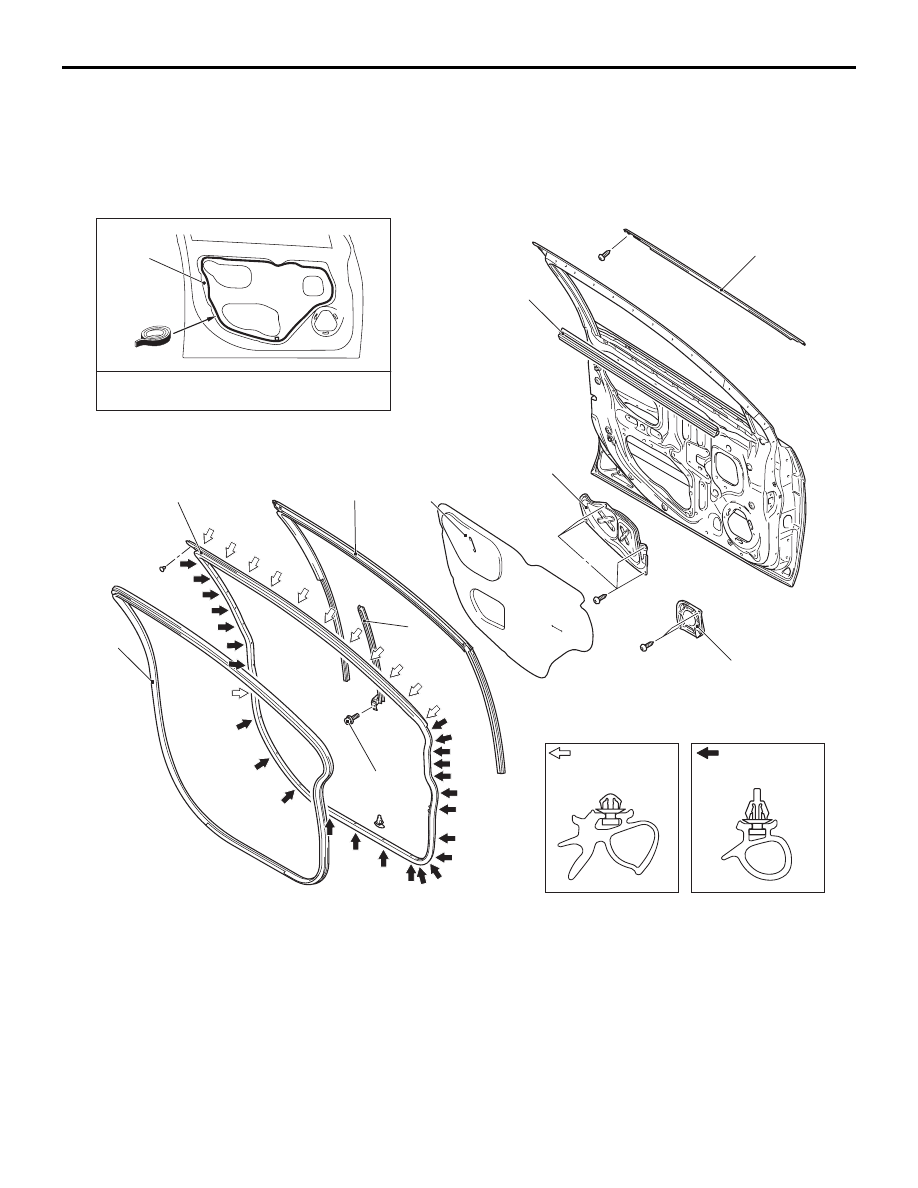

НАПРАВЛЯЮЩИЕ СТЕКЛА ДВЕРИ
И ПРОКЛАДКА ДВЕРИ

СНЯТИЕ И УСТАНОВКА

M1423003101044

5,0 ± 1,0 Нм

:Положение

 фиксатора

 в разрезе

:Положение

 фиксатора

 в разрезе

Герметик: Инвентарный номер по

каталогу 3M ATD 8633 или эквивалент

<Передняя дверь>

7

5

AB

4

3

9

8

2

6

1

1

AC609636

AC609637

AC608530

AC607395

AC609546

Последовательность
демонтажа
водонепроницаемой пленки

•

Облицовка двери в сборе
(см. ГРУППА 52A

− Облицовка

двери

Стр.52A-15

).

>>

B

<<

1.

Водонепроницаемая пленка

Последовательность
демонтажа желоба стекла окна
двери

>>

B

<<

1.

Водонепроницаемая пленка

2.

Желоб стекла окна двери

Последовательность
демонтажа внутренней
кольцевой защитной
прокладки двери

•

Облицовка двери в сборе
(см. ГРУППА 52A

− Облицовка

двери

Стр.52A-15

).

3.

Внутренняя кольцевая защитная
прокладка двери
Последовательность
демонтажа молдинга
кольцевой прокладки двери

•

Наружное зеркало в сборе
(см. ГРУППА 51A

− Наружное

зеркало

Стр.51-67

).

4.

Молдинг кольцевой прокладки
двери
Последовательность
демонтажа кронштейна
динамика <Автомобили
с аудиосистемой высокого
класса Rockford Fosgate>

•

Облицовка двери в сборе
(см. ГРУППА 52A

− Облицовка

двери

Стр.52A-15

).

>>

B

<<

1.

Водонепроницаемая пленка

5.

Кронштейн динамика двери
Последовательность
демонтажа задней нижней
рамы

•

Облицовка двери в сборе
(см. ГРУППА 52A

− Облицовка

двери

Стр.52A-15

).

>>

B

<<

1.

Водонепроницаемая пленка

5.

Кронштейн динамика двери
<Автомобили с аудиосистемой
высокого класса Rockford
Fosgate>

6.

Задняя нижняя рама
Последовательность
демонтажа крышки динамика
двери <Автомобили
с аудиосистемой высокого
класса Rockford Fosgate>

•

Облицовка двери в сборе
(см. ГРУППА 52A

− Облицовка

двери

Стр.52A-15

).

>>

B

<<

1.

Водонепроницаемая пленка

7.

Крышка динамика двери
Последовательность
демонтажа внутренней
защитной прокладки по
периметру проема двери

•

Боковая декоративная панель
и накладка на ступеньку
(см. ГРУППА 52А

− Облицовка

салона

Стр.52A-11

).

8.

Внутренняя защитная прокладка
проема двери

Последовательность
демонтажа внешней защитной
прокладки по периметру
проема двери

•

Соединительный болт
ограничителя открытия двери
(см.

Стр.42A-87

).

<<

A

>>

>>

A

<<

9.

Внешняя защитная прокладка
проема двери

ДВЕРЬ

КУЗОВ

42A-100
