Mitsubishi Lancer X. Руководство - часть 724

Положение
переключателя

Номер
клеммы

Нормальное
значение

Отжат (ВКЛ)

1

− «Масса»,

2

− «Масса»,

3

− «Масса»

Непрерывност
ь цепи (2

Ω

или менее)

Нажат (ВЫКЛ)

1

− «Масса»,

2

− «Масса»,

3

− «Масса»

Целостность
отсутствует

ДВЕРЬ

КУЗОВ

42A-89

ДВЕРЬ

КУЗОВ

42A-90

СТЕКЛО ДВЕРИ И РЕГУЛЯТОР

СНЯТИЕ И УСТАНОВКА

M1429001301073

Операции, выполняемые после установки
• Регулировка стекла окна двери (см.

Стр.42A-80

).

6,0 ± 1,0 Нм

6,0 ± 1,0 Нм

4,0 ± 2,0 Нм

4,0 ± 2,0 Нм

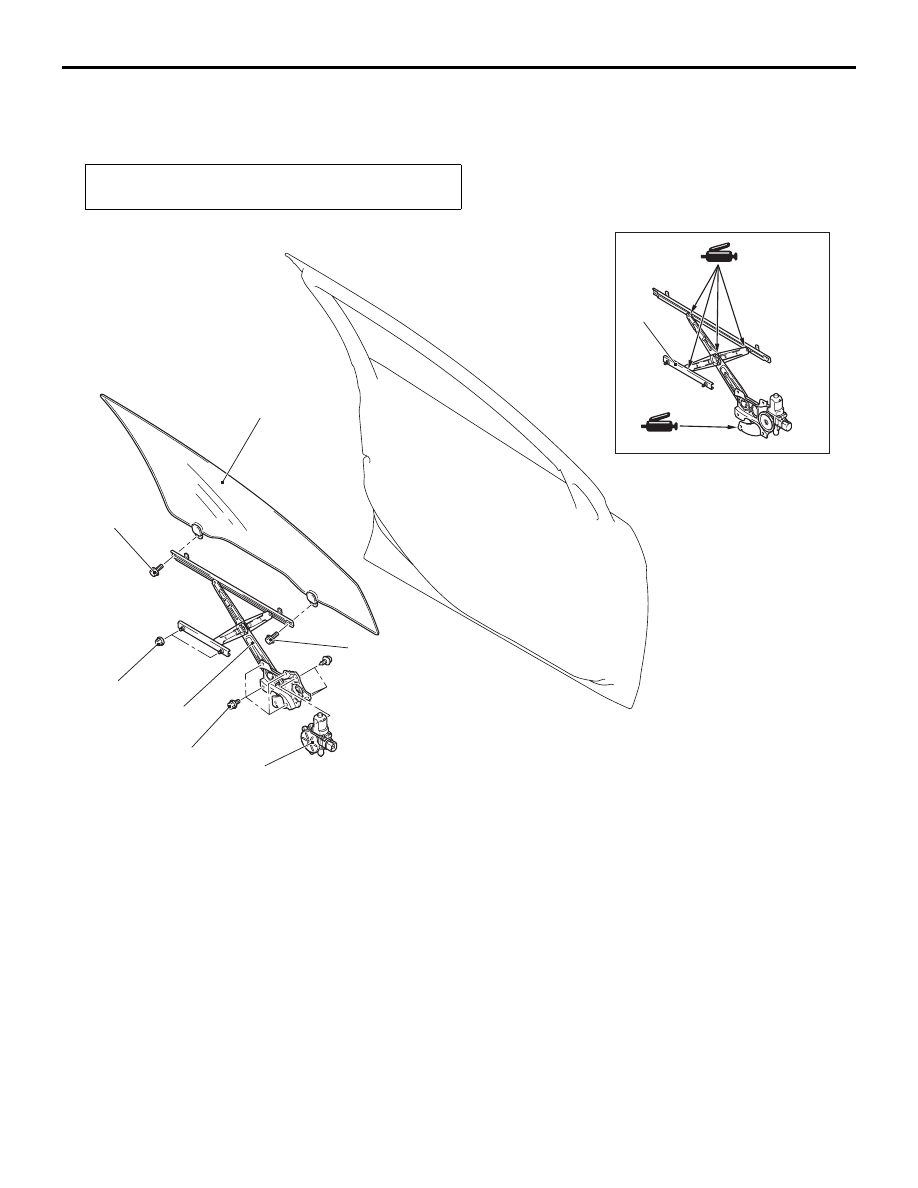

<Передняя дверь>

2

AB

3

2

1

AC607390

AC609369

Последовательность
демонтажа стекла окна двери
в сборе

•

Облицовка двери в сборе
(см. ГРУППА 52A

− Облицовка

двери

Стр.52A-15

).

•

Водонепроницаемая пленка,
желоб стекла дверного окна,
внутренняя кольцевая защитная
прокладка, молдинг кольцевой
прокладки и кронштейн динамика
двери (см.

Стр.42A-99

).

1.

Стекло окна двери в сборе
(см.

Стр.42A-80

).

Последовательность
демонтажа регулятора
стеклоподъемника

>>

A

<<

•

Проверка работы после
установки

•

Облицовка двери в сборе
(см. ГРУППА 52A

− Облицовка

двери

Стр.52A-15

).

•

Водонепроницаемая пленка
и кронштейн динамика двери
(см.

Стр.42A-99

).

<<

A

>>

2.

Регулятор стеклоподъемника

3.

Электродвигатель
стеклоподъемника

5,0 ± 1,0 Нм

2,5 ± 0,5 Нм

4,0 ± 2,0 Нм

4,0 ± 2,0 Нм

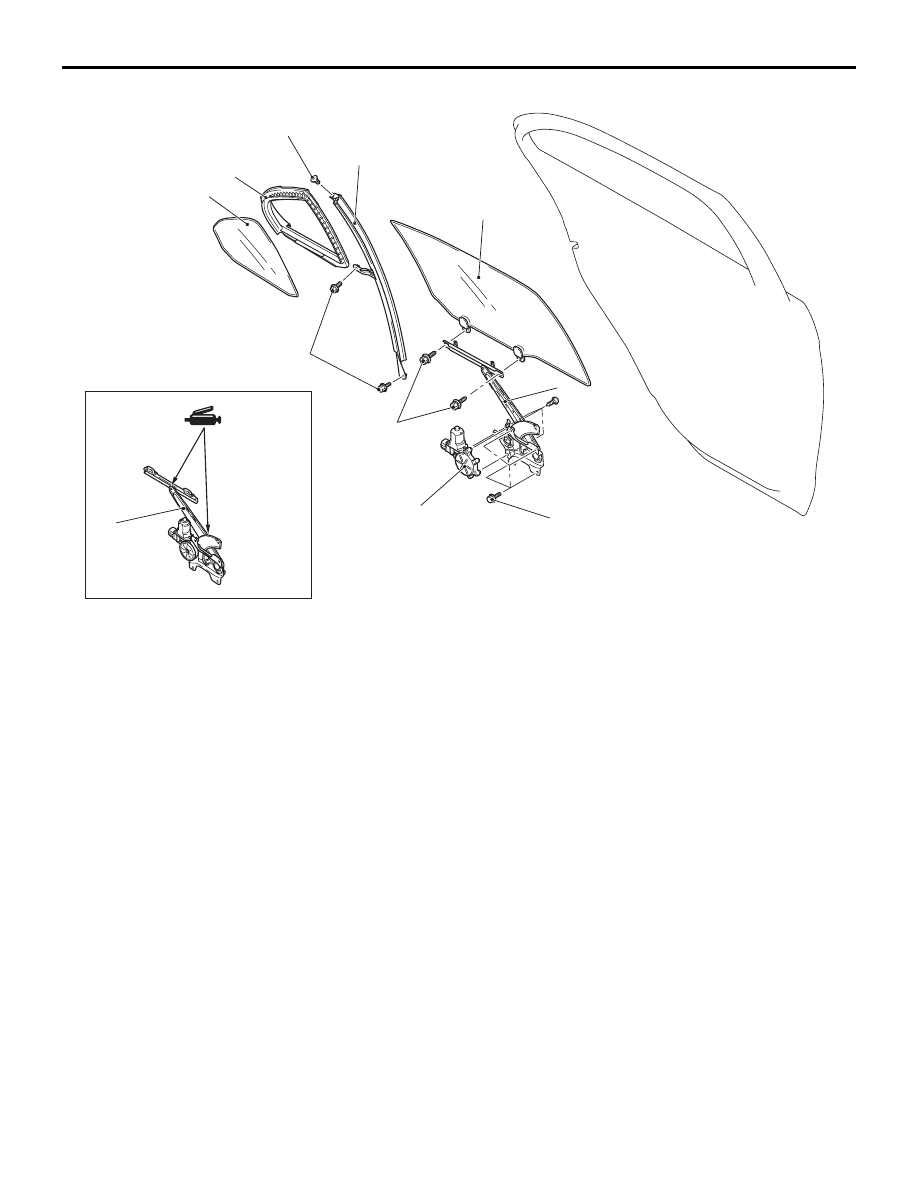

<Задняя дверь>

5

AB

6

4

3

2

1

5

AC607391

AC609370

Последовательность
демонтажа стекла дверного
окна и стекла стационарного
окна

•

Облицовка двери в сборе
(см. ГРУППА 52A

− Облицовка

двери

Стр.52A-15

).

•

Желоб стекла дверного окна,
молдинг кольцевой прокладки,
внутренняя кольцевая защитная
прокладка, водонепроницаемая
пленка (см.

Стр.42A-99

).

1.

Стекло окна двери в сборе
(см.

Стр.42A-80

).

<<

B

>>

2.

Центральная рама двери

3.

Защитная прокладка
стационарного окна

4.

Стекло стационарного окна

Последовательность
демонтажа регулятора
стеклоподъемника

•

Облицовка двери в сборе
(см. ГРУППА 52A

− Облицовка

двери

Стр.52A-15

).

•

Водонепроницаемая пленка
(см.

Стр.42A-99

).

<<

A

>>

5.

Регулятор стеклоподъемника

6.

Электродвигатель
стеклоподъемника

ДВЕРЬ

КУЗОВ

42A-91

7

<Задняя дверь>

<Передняя дверь>

3

2

6

5

AC

1

4

AC608432

AC609053

AC609052

AC607392

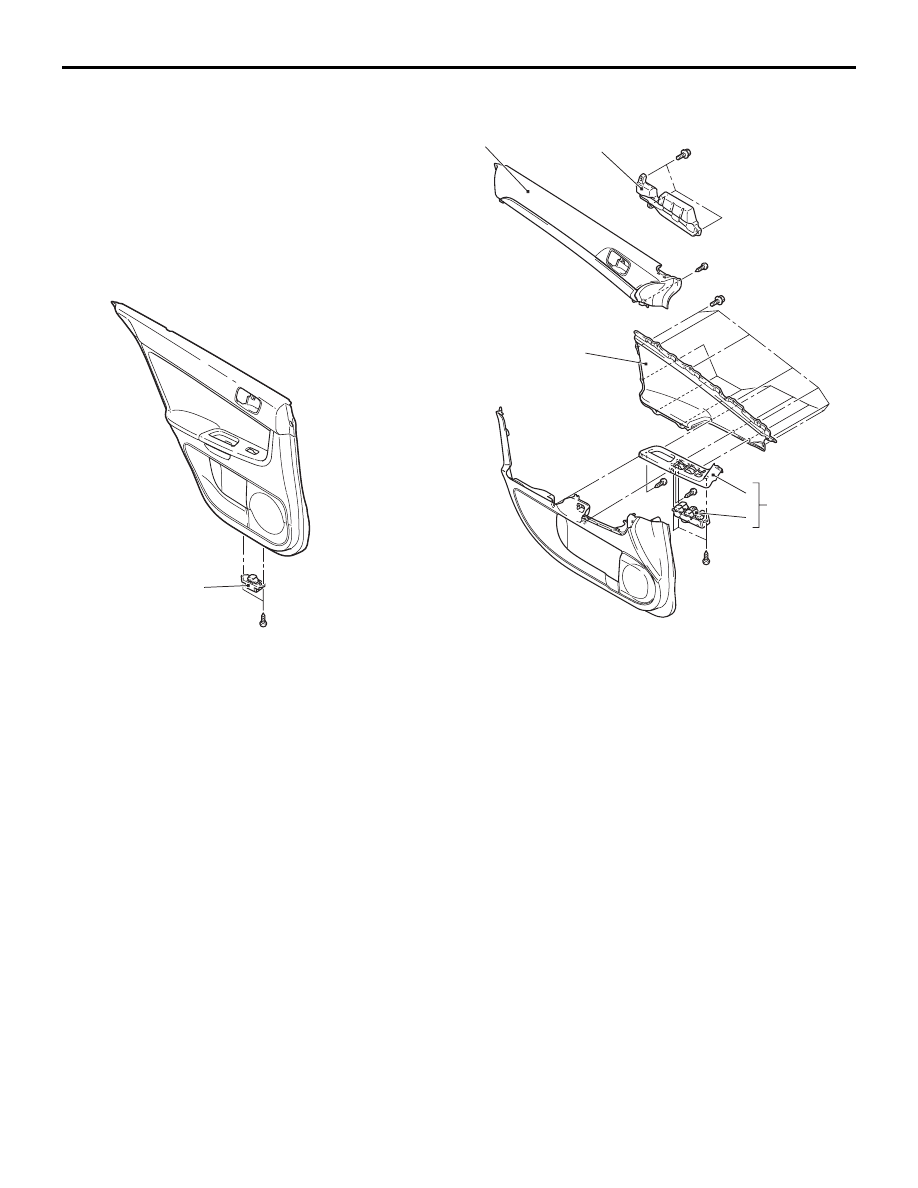

Порядок демонтажа
переключателя
стеклоподъемника <Передняя
дверь>

>>

A

<<

•

Проверка работы после
установки

•

Облицовка двери в сборе
(см. ГРУППА 52A

− Облицовка

двери

Стр.52A-15

).

1.

Передняя верхняя
амортизирующая накладка

2.

Декоративная панель передней
двери

3.

Верхняя облицовка передней
двери

4.

Панель переключателей
стеклоподъемников в сборе

5.

Панель переключателей
стеклоподъемников

6.

Главный переключатель
стеклоподъемников <со стороны
водителя>, вспомогательный
переключатель
стеклоподъемника <со стороны
переднего пассажира>

Последовательность демонтажа
вспомогательного
переключателя
стеклоподъемника <Задняя
дверь>

•

Облицовка двери в сборе
(см. ГРУППА 52A

− Облицовка

двери

Стр.52A-15

).

7.

Вспомогательный переключатель
электростеклоподъемника

ДВЕРЬ

КУЗОВ

42A-92

ТОЧКИ ОБСЛУЖИВАНИЯ ПРИ
ДЕМОНТАЖЕ
<<A>> СНЯТИЕ РЕГУЛЯТОРА
СТЕКЛОПОДЪЕМНИКА

1. Снять установочные болты стекла окна двери.
