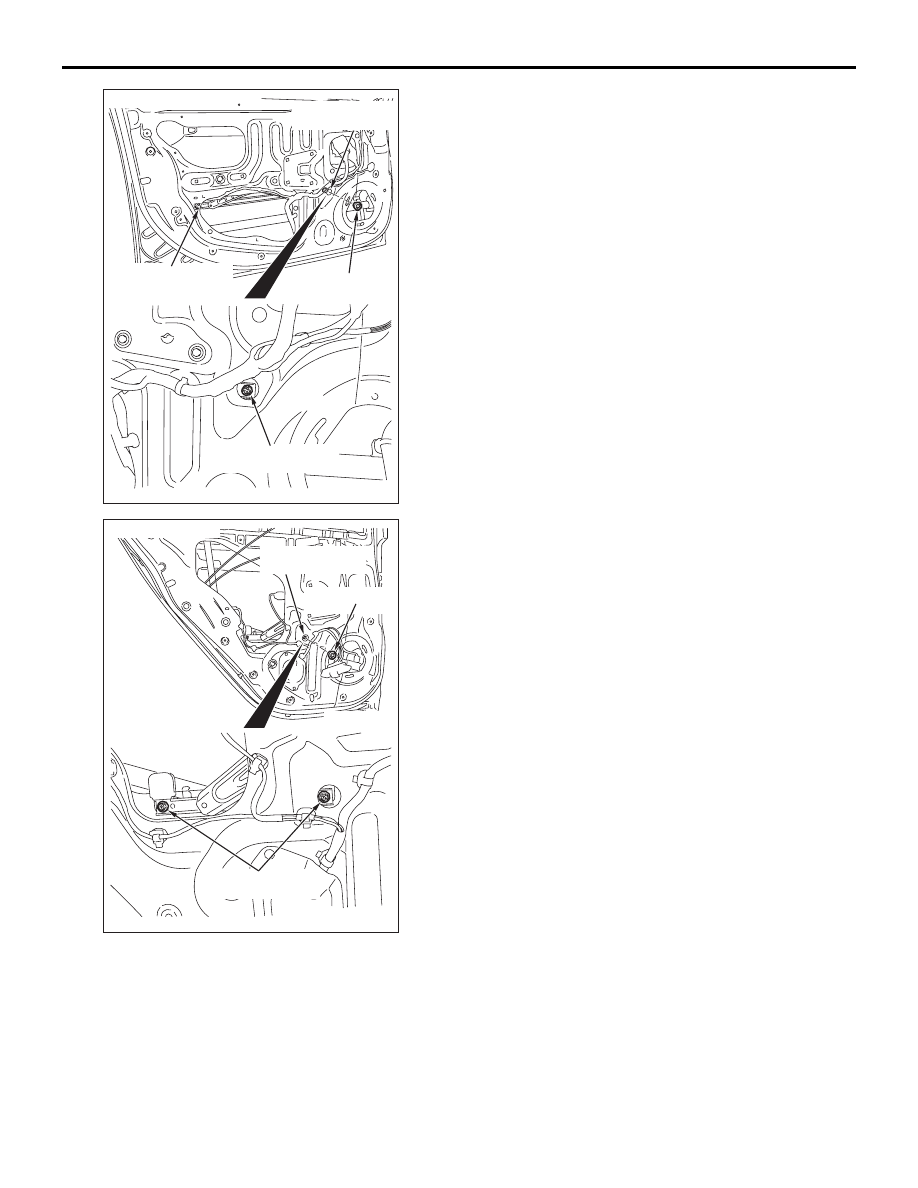

<Передняя дверь>

Крепежные болты

желоба стекла

Крепежные болты

желоба стекла

Регулировочное

отверстие

AC

AC608532

AC608533

AC609207

Изолирующая

шайба

<Задняя дверь>

Крепежные болты

желоба стекла

Регулировочное

отверстие

Изолирующая

шайба

AC

AC608531

AC608534

AC609208

ДВЕРЬ

КУЗОВ

42A-81

1. Снять облицовку двери в сборе (см. ГРУППА

52A

− Облицовка двери

Стр.52A-15

).

2. Снять водонепроницаемую пленку

(см.

Стр.42A-99

).

3. Извлечь изолирующую шайбу из

регулировочного отверстия <Автомобили с 9
динамиками (аудиосистема высокого класса
Rockford Fosgate

®)>.

4. Извлеките переключатель стеклоподъемника

из снятой облицовки двери и подсоедините его
к разъему, затем установите крепежный болт
желоба стекла в регулировочное отверстие.
(См.

Стр.42A-90

.)

5. Поднимите окно двери и ослабьте крепежные

болты желоба стекла, чтобы отрегулировать
поднятие/опускание стекла.

ПРОВЕРКА
ЭЛЕКТРОСТЕКЛОПОДЪЕМНИКА

M1429004400690

Проверить стеклоподъемник, как описано ниже.
Если система не работает, то выполните поиск
и устранение неисправностей. См.

Стр.42A-27

.

• Отключите выключатель блокировки главного

переключателя стеклоподъемников
и попеременно включайте переключатель
каждого стеклоподъемника, чтобы убедиться
в том, что каждый стеклоподъемник работает.

• Включите выключатель блокировки главного

переключателя стеклоподъемников
и включите вспомогательные переключатели
стеклоподъемников передней и задних
пассажирских дверей, чтобы убедиться в том,
что стеклоподъемники не работают.

• Включите выключатель блокировки главного

переключателя стеклоподъемников
и включите главный переключатель
стеклоподъемников, чтобы убедиться в том,
что каждый стеклоподъемник работает.

ПРИМЕЧАНИЕ: Функцию выключателя

блокировки стеклоподъемников можно
отрегулировать с помощью функции
настройки, убедитесь в этом перед
проверкой. См.

Стр.42A-85

.

РЕГУЛИРОВКА НЕИСПРАВНОГО
ЭЛЕКТРОСТЕКЛОПОДЪЕМНИКА

M1429002100217

Если стекло окна автоматически опускается при
закрытии (чего не должно быть), необходимо
выполнить следующее:
1. Снять облицовку двери в сборе. (См. ГРУППА

52A

− Облицовка двери

Стр.52A-15

).

2. Снять водонепроницаемую пленку.

(См.

Стр.42A-99

.)

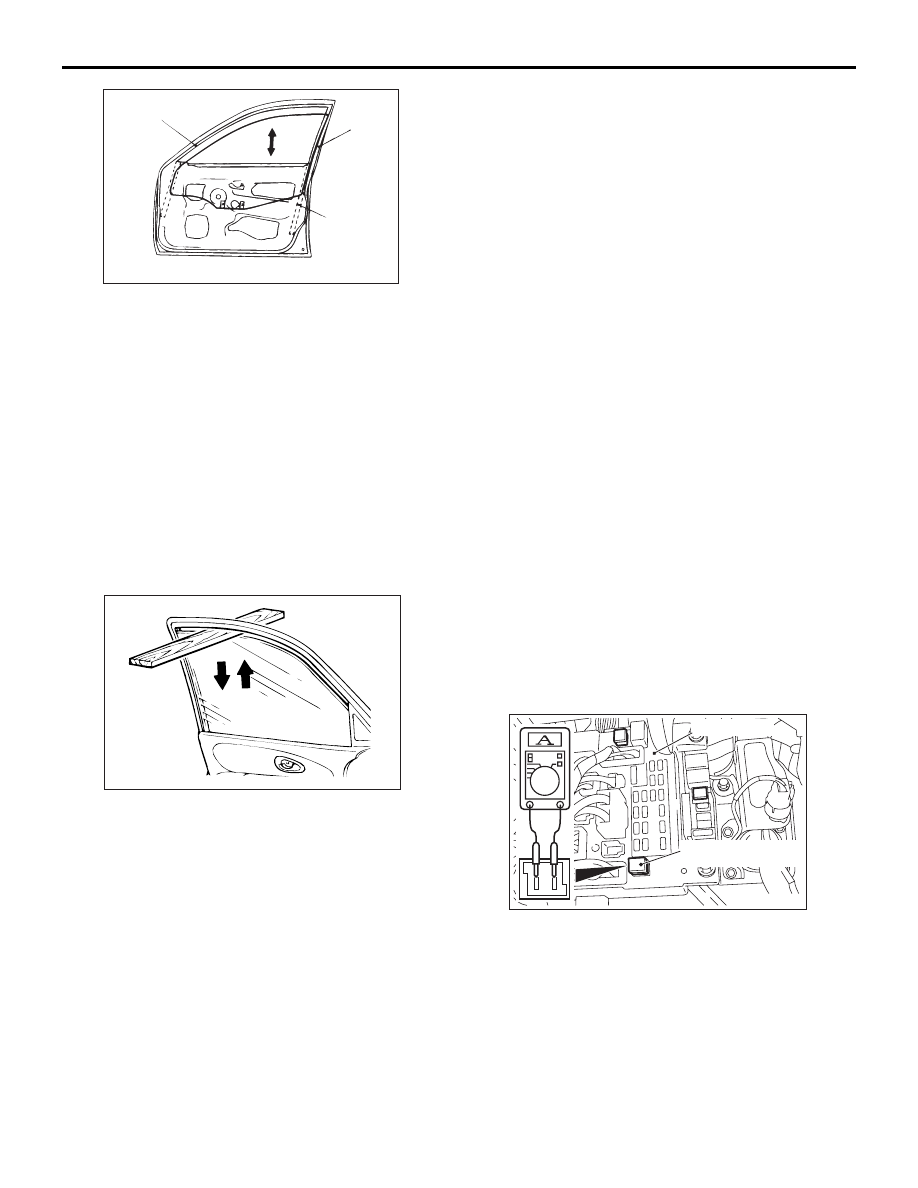

3. Снять регулятор окна в сборе, затем вручную

поднять и опустить стекло окна, чтобы
проверить рабочее усилие.

Направляющая

AB

Нижняя

рама

Рама

окна

двери

AC003777

ДВЕРЬ

КУЗОВ

42A-82

4. Если стекло окна двигается вверх и вниз

с усилием, выполните следующее:

• Проверьте надежность установки желоба

стекла.

• Выпрямите резиновую прокладку по

периметру дверного окна.

• Проверьте надежность установки рамы

стекла.

5. Если невозможно выполнить ремонт или

регулировку, замените дверь в сборе.

ПРОВЕРКА ПРЕДОХРАНИТЕЛЬНОГО
МЕХАНИЗМА
ЭЛЕКТРОСТЕКЛОПОДЪЕМНИКА

M1429001000637

AC605581

1. Установите деревянную дощечку толщиной

примерно 10 мм, как показано на рисунке.
Затем поднимите стекло окна.

2. Убедитесь в том, что стекло опускается

примерно на 150 мм, после того, как дощечка
оказывается зажатой в проеме окна. Если
этого не происходит, выполните поиск
и устранение неисправности. См.

Стр.42A-27

.

ПРИМЕЧАНИЕ: Если функция
предотвращения защемления
электростеклоподъемников
(предохранительный механизм)
активирована три раза подряд или более,
выполните процедуру запоминания
положения полностью закрытого окна
(см.

Стр.42A-83

).

ПРОВЕРКА ФУНКЦИИ ТАЙМЕРА
ЭЛЕКТРОСТЕКЛОПОДЪЕМНИКОВ

M1429004300626

Проверить таймер стеклоподъемника, как
описано ниже. Если система не работает, то
выполните поиск и устранение неисправностей.
См.

Стр.42A-27

.

• Закройте дверь и поверните переключатель

зажигания в положение «LOCK» (ВЫКЛ),
затем убедитесь в том, что стеклоподъемники
работают в течение 30 секунд.

• Таймер срабатывает по закрытию дверей

и повороту переключателя зажигания
в положение «LOCK» (ВЫКЛ). Убедитесь
в том, что после открывания водительской
двери электростеклоподъемники работают
в течение 30 секунд, пока активируется
таймер. Время активации таймера может быть
увеличено, если водительская дверь открыта,
но таймер может быть отключен, если
водительская дверь будет закрыта во время
активации таймера.

ПРИМЕЧАНИЕ: Время работы функции

таймера стеклоподъемника можно
установить с помощью функции настройки,
убедитесь в этом перед проверкой.
См.

Стр.42A-85

.

ПРОВЕРКА СИЛЫ ТОКА ВО ВРЕМЯ
РАБОТЫ
ЭЛЕКТРОСТЕКЛОПОДЪЕМНИКА

M1429001100645

ETACS-ECU

Предохранитель

стеклоподъемника

AC

AC605695

1. Извлеките предохранитель стеклоподъемника

и подключите мультиметр, как показано на
рисунке.

2. Поднимите стеклоподъемник, чтобы измерить

рабочий ток.

Стандартное значение (A): 7 A или меньше
[Напряжение источника питания 14,5

±

0,5 В, 25

°C]

ДВЕРЬ

КУЗОВ

42A-83

ПРИМЕЧАНИЕ: Если напряжение источника
питания не соответствует стандартному
значению, проверьте и отремонтируйте
генератор и аккумуляторную батарею.
Затем проведите повторную проверку.

3. Если сила тока выходит за рамки стандартного

значения, выполните поиск и устранение
неисправности. См.

Стр.42A-27

.

ПРОЦЕДУРЫ ЗАПОМИНАНИЯ
ПОЛОЖЕНИЯ ПОЛНОСТЬЮ
ЗАКРЫТОГО ОКНА

M1429004600155

ПРОЦЕДУРА ЗАПОМИНАНИЯ
ПОЛНОСТЬЮ ЗАКРЫТОГО
ПОЛОЖЕНИЯ ПРИ СНЯТИИ
ПЕРЕКЛЮЧАТЕЛЯ
СТЕКЛОПОДЪЕМНИКА, ИЛИ ПРИ
СНЯТИИ ИЛИ ЗАМЕНЕ РЕГУЛЯТОРА
СТЕКЛОПОДЪЕМНИКА В СБОРЕ

1. Если функция предотвращения заедания

электростеклоподъемников
(предохранительный механизм) активирована
три раза подряд или более, значение
полностью закрытого положения, запомненное
переключателем стеклоподъемника, будет
сброшено (инициализировано).

2. С помощью переключателя стеклоподъемника

полностью откройте стекло окна двери.

!

ОСТОРОЖНО

Функция предотвращения заедания
электростеклоподъемника не будет
активирована до полного завершения
процедуры запоминания полностью
закрытого положения (поскольку функция
предотвращения заедания
электростеклоподъемника была сброшена).
3. С помощью переключателя стеклоподъемника

полностью закройте стекло окна двери.
Стеклоподъемник активируется на 0,7 секунд
и автоматически останавливается при нажатии
на переключатель стеклоподъемника.
Повторяйте данную операцию до тех пор, пока
стекло окна не закроется полностью
и отпустите переключатель. Затем снова
удерживайте переключатель
стеклоподъемника в полностью закрытом
положении в течение одной секунды, чтобы
переключатель стеклоподъемника завершил
процедуру запоминания полностью закрытого
положения.

ПРИМЕЧАНИЕ: При попытке открыть
стекло окна с помощью переключателя
стеклоподъемника в процессе запоминания
положения, процедура запоминания будет
отменена. Если это произойдет, вернуться
к шагу 2.

ПРОЦЕДУРА ЗАПОМИНАНИЯ ПРИ
ЗАМЕНЕ ПЕРЕКЛЮЧАТЕЛЯ
СТЕКЛОПОДЪЕМНИКА НА НОВЫЙ

!

ОСТОРОЖНО

Функция предотвращения заедания
электростеклоподъемника не будет
активирована до полного завершения
процедуры запоминания полностью
закрытого положения (поскольку функция
предотвращения заедания
электростеклоподъемника была сброшена).
С помощью переключателя
электростеклоподъемника полностью закройте
окно двери одним нажатием, чтобы
переключатель стеклоподъемника завершил
процедуру запоминания (инициализация не
требуется).

ПРОВЕРКА ЦЕНТРАЛЬНОГО ЗАМКА

M1427001100605

• Убедитесь в том, что функция центрального

запирания дверей работает от выключателя
блокировки дверей. Если функция не
работает, выполните поиск и устранение
неисправности. См.

Стр.42A-25

.

ПРИМЕЧАНИЕ: При нажатии внутренней

кнопки блокировки двери с открытой
водительской дверью эта дверь не будет
заблокирована.

• Убедитесь в том, что водительская дверь

открыта, когда потянете ручку водительской
двери при заблокированных дверях. Если
функция не работает, замените защелку
водительской двери в сборе. См.

Стр.42A-94

.

ПРОВЕРКА ФУНКЦИИ БЛОКИРОВКИ
ЗАМКА

M1427003300207

Убедитесь в том, что водительская дверь не
заблокирована при использовании цилиндра
замка или внутренней кнопки блокировки дверей
с открытой водительской дверью. Если дверь
заблокирована, замените защелку двери.
См.

Стр.42A-94

.

ДВЕРЬ

КУЗОВ

42A-84

ПРОВЕРКА ФУНКЦИИ
РАЗБЛОКИРОВКИ ДВЕРЕЙ ПРИ
УСТАНОВКЕ СЕЛЕКТОРА В
ПОЛОЖЕНИЕ «P» (СТОЯНКА)

M1427003400196

Если перевести селектор диапазонов
в положение P (стоянка) при включенном
зажигании, все двери будут открыты. Если дверь
разблокирована, выполните поиск и устранение
неисправностей. См.

Стр.42A-25

.

ПРИМЕЧАНИЕ: Функцию разблокировки дверей
при установке селектора в положение «Р»
(Стоянка) можно переключать с помощью
функции настройки. Убедитесь в этом перед
проверкой. См.

Стр.42A-85

.

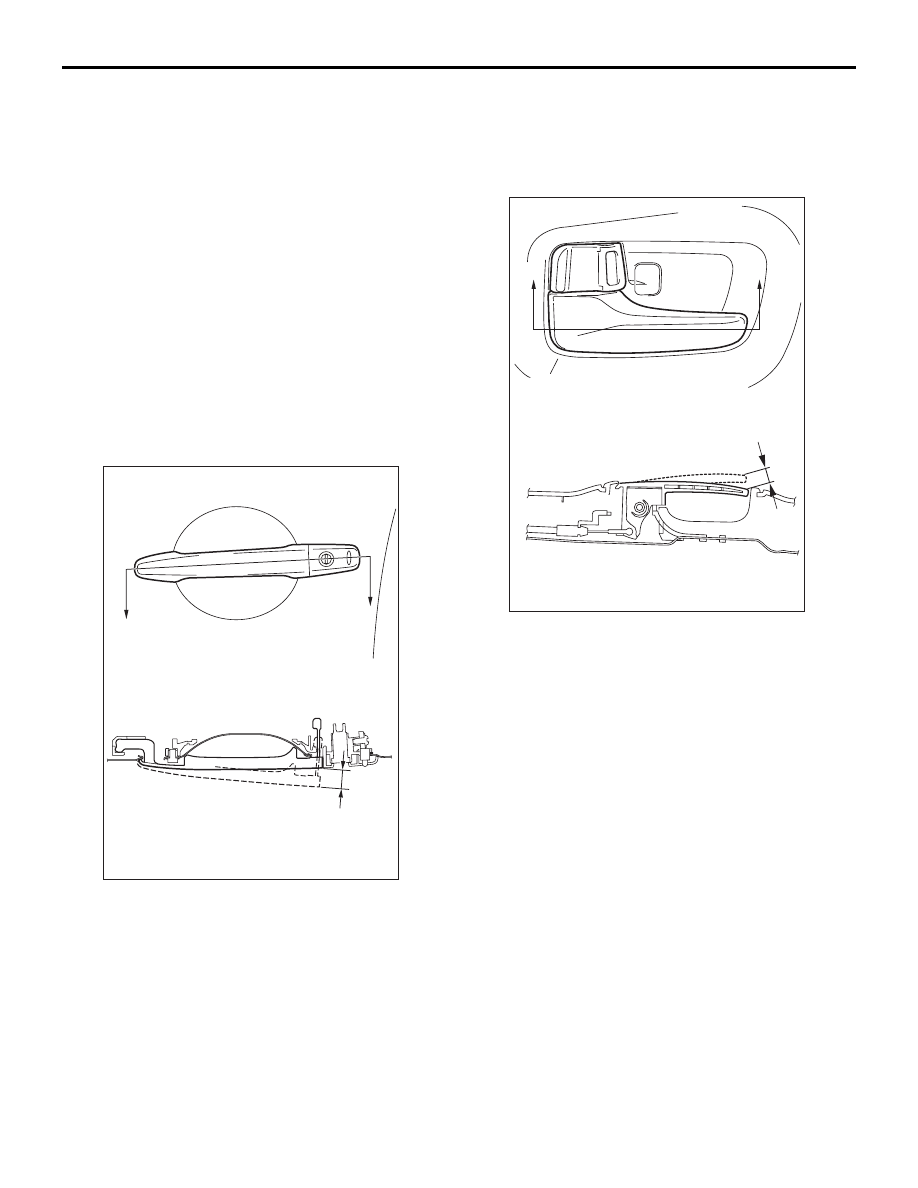

ПРОВЕРКА ХОДА НАРУЖНОЙ
ДВЕРНОЙ РУЧКИ

M1423001600620

Разрез А – А

AC

B

A

A

AC605582

1. Убедитесь в том, что люфт внутренней ручки

двери (величина хода до отпирания защелки
двери) соответствует стандартному значению.

Стандартное значение (B): 0,3

− 5,0 мм

[Требуемое значение: 2,4 мм]

2. Проверьте наружную дверную ручку в сборе

и защелку двери в сборе, и замените их, если
они не соответствуют стандартным значениям.

ПРОВЕРКА ВНУТРЕННЕЙ ДВЕРНОЙ
РУЧКИ

M1423001500690

ПРОВЕРКА СВОБОДНОГО ХОДА
ВНУТРЕННЕЙ ДВЕРНОЙ РУЧКИ

Разрез А – А

AC

B

A

A

AC605583

1. Убедитесь в том, что свободный ход

внутренней дверной ручки соответствует
стандартному значению.

Стандартное значение (B):
Спереди, со стороны водителя: 10,0

−

23,7 мм [Требуемое значение: 17,0 мм]
За исключением стороны водителя: 5,0

−

18,7 мм [Требуемое значение: 12,0 мм]

2. Проверьте внутреннюю дверную ручку в сборе

и защелку двери в сборе, и замените их, если
они не соответствуют стандартным значениям.

ПРОВЕРКА ХОДА ВНУТРЕННЕЙ
КНОПКИ БЛОКИРОВКИ ДВЕРИ

1. Снять облицовку двери в сборе (см. ГРУППА

52A

− Облицовка двери

Стр.52A-15

).
