Mitsubishi Lancer X. Руководство - часть 723

Разрез А – А

A

AC

B

A

AC605584

ДВЕРЬ

КУЗОВ

42A-85

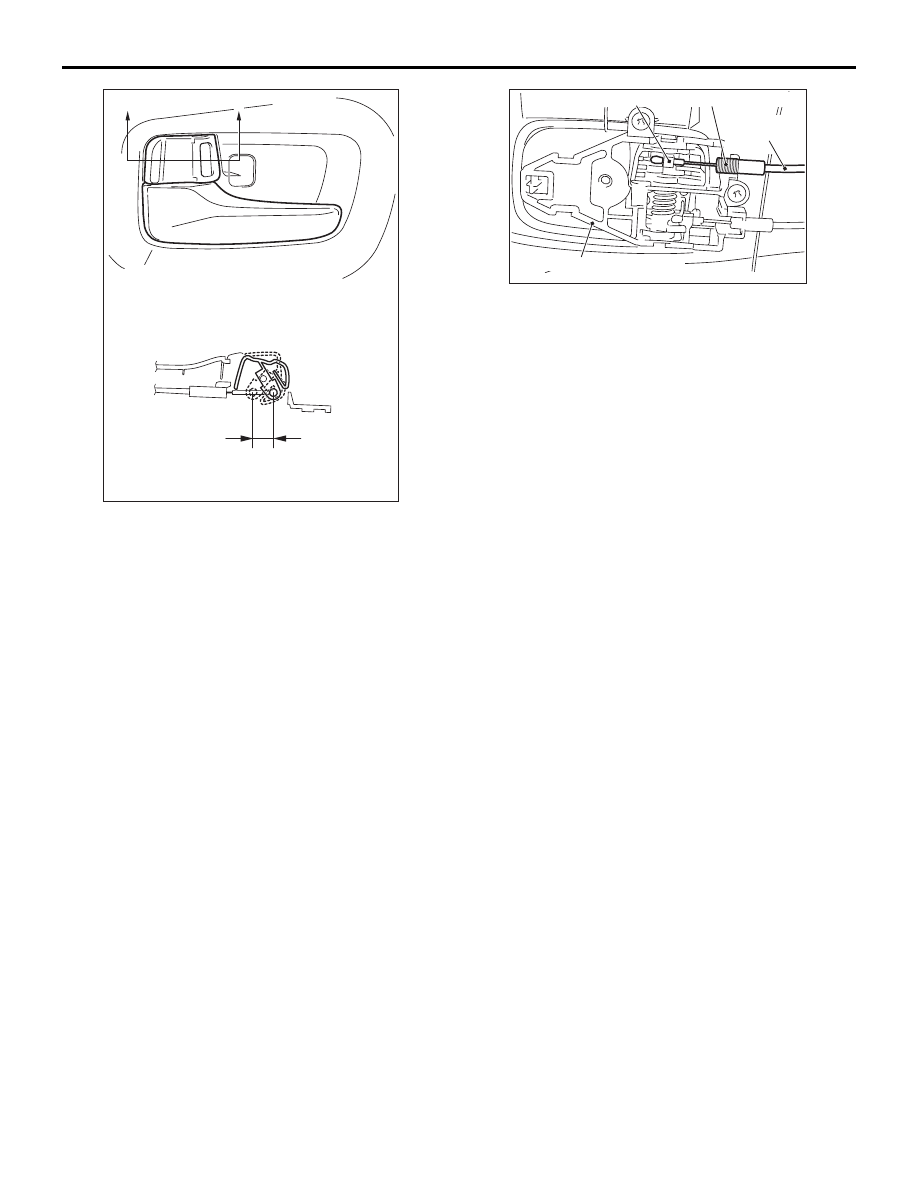

2. Убедитесь в том, что величина хода

внутренней кнопки блокировки двери
соответствует стандартному значению.

Стандартное значение (B): 13,7

− 15,0 мм

[Требуемое значение: 14,7 мм]

Внутренняя ручка двери

Внутренний

трос блоки-

ровки

Наружный конец кабеля

Зажим

AC

AC605585

3. Если величина хода выходит за пределы

стандартного значения, отрегулируйте ход
внутренней кнопки блокировки двери
с помощью внешнего наконечника троса,
соединяющего внутреннюю кнопку блокировки
двери с внутренним тросом блокировки.

ФУНКЦИЯ НАСТРОЙКИ

M1429007800125

С помощью системы ETACS M.U.T.-III можно
программировать следующие функции.
Запрограммированная информация сохраняется
даже при отключении аккумулятора.

Элемент
регулировки
(дисплей
M.U.T.-III)

Элемент
регулировки

Содержание
регулировки
(дисплей
M.U.T.-III)

Содержание регулировки

Автоматическое
отпирание дверей
при переводе
селектора
в положение P
(Стоянка)

Настройка
функции
автоматического
отпирания дверей
(положение P -
стоянка)

Отключено

Без функции (по умолчанию)

Всегда включено Всегда с функцией
Электростеклопо
дъемник
разблокирован

С функцией (с разблокированным
стеклоподъемником)

Таймер закрытия
окон

Настройка
значения таймера
закрытия окон
и люка крыши

0 сек.

0 секунд

30 сек.

30 секунд (по умолчанию)

180 сек.

180 секунд

600 сек.

600 секунд

Опускание
стеклоподъемник
ов после
выключения
зажигания

Настройка
управления
стеклоподъемник
ами с помощью
главного
переключателя
стеклоподъемник
ов при
выключенном
зажигании

Отключить

С помощью главного переключателя
стеклоподъемников можно открывать
и закрывать только стеклоподъемник
водительской двери. Стеклоподъемники
передней пассажирской двери и задней
пассажирской двери можно только
закрывать.

Включить

С помощью главного переключателя
стеклоподъемников можно открывать
и закрывать все стеклоподъемники.
(по умолчанию)

Переключатель
стеклоподъемник
а при
заблокированном
стеклоподъемник
е

Настройка
управления
стеклоподъемник
ами с помощью
главного
переключателя
стеклоподъемник
ов при
использовании
переключателя
блокировки

Отключить

С помощью главного переключателя
стеклоподъемников можно управлять
только стеклоподъемником водительской
двери.

Включить

С помощью главного переключателя
стеклоподъемников можно управлять
всеми стеклоподъемниками.
(по умолчанию)

ДВЕРЬ

КУЗОВ

42A-86

ДВЕРЬ

КУЗОВ

42A-87

ДВЕРЬ В СБОРЕ

СНЯТИЕ И УСТАНОВКА

M1423002200829

Операции, выполняемые после установки
• Регулировка двери (см.

Стр.42A-79

).

7, 8

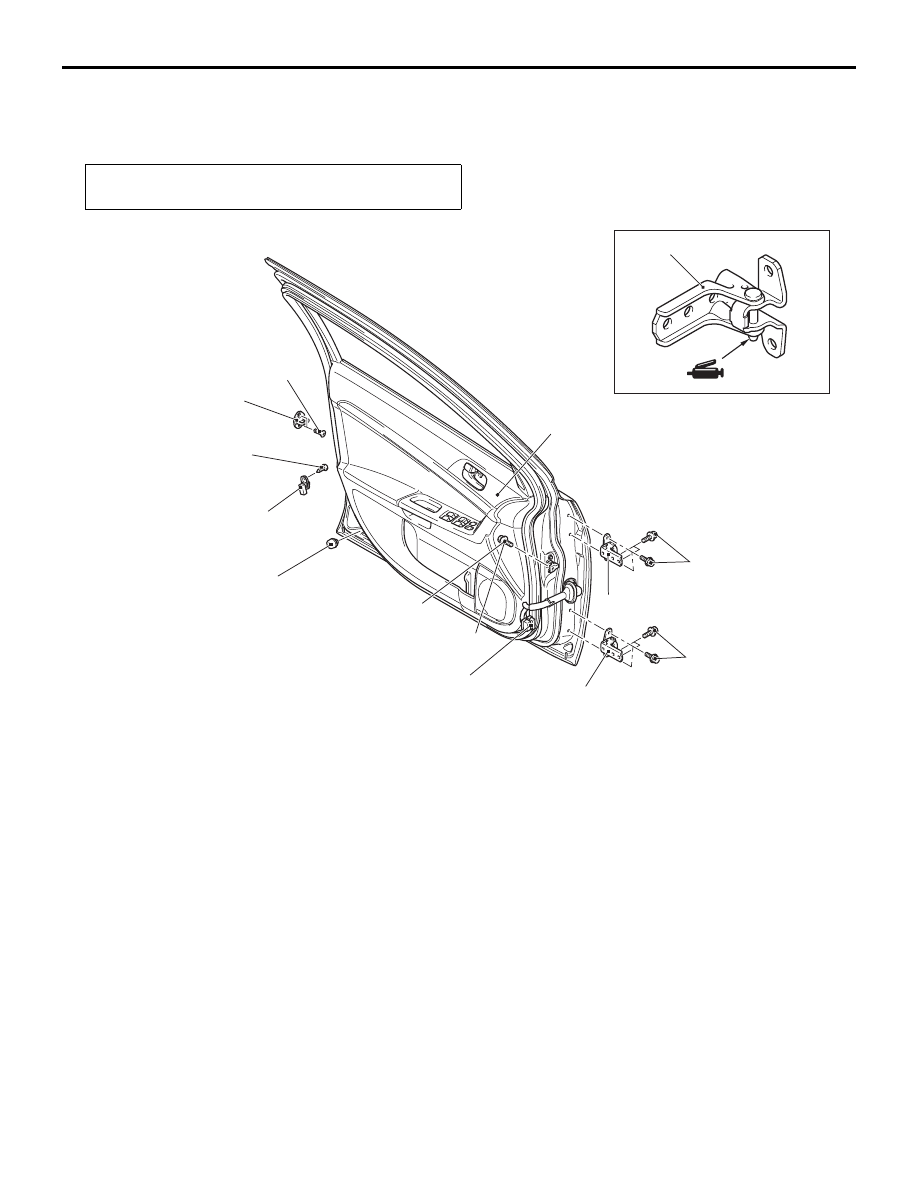

<Передняя дверь>

5,0 ± 1,0 Нм

20 ± 5 Нм

25 ± 4 Нм

26 ± 6 Нм

26 ± 6 Нм

AC

3

6

7

8

4

5

2

1

AC607387

Снятие демпфера

1.

Демпфер
Снятие переключателя двери

•

Нижняя панель облицовки
средней стойки (см. ГРУППА 52A

− Облицовка салона

Стр.52A-11

).

2.

Переключатель двери
Последовательность
демонтажа защелки

>>

A

<<

3.

Защелка
Последовательность
демонтажа передней двери
в сборе

•

Боковая декоративная панель
(см. ГРУППА 52А

− Облицовка

салона

Стр.52A-11

).

•

Нижняя крышка в сборе
(см. ГРУППА 52A

− Узел панели

приборов

Стр.52A-2

).

4.

Соединение разъема жгута
проводов

5.

Соединительный болт
ограничителя открытия двери

6.

Передняя дверь в сборе
Последовательность
демонтажа петель передней
двери

•

Задняя защита крыла
(см.

Стр.42A-8

).

7

Верхняя петля передней двери

8.

Нижняя петля передней двери

Последовательность
демонтажа передней двери
в сборе (Продолжение)

7

7, 8

2

3

5,0 ± 1,0 Нм

20 ± 5 Нм

13 ± 5 фт/фунт

18 ± 7 Нм

13 ± 5 фт/фунт

18 ± 7 Нм

25 ± 4 Нм

26 ± 6 Нм

26 ± 6 Нм

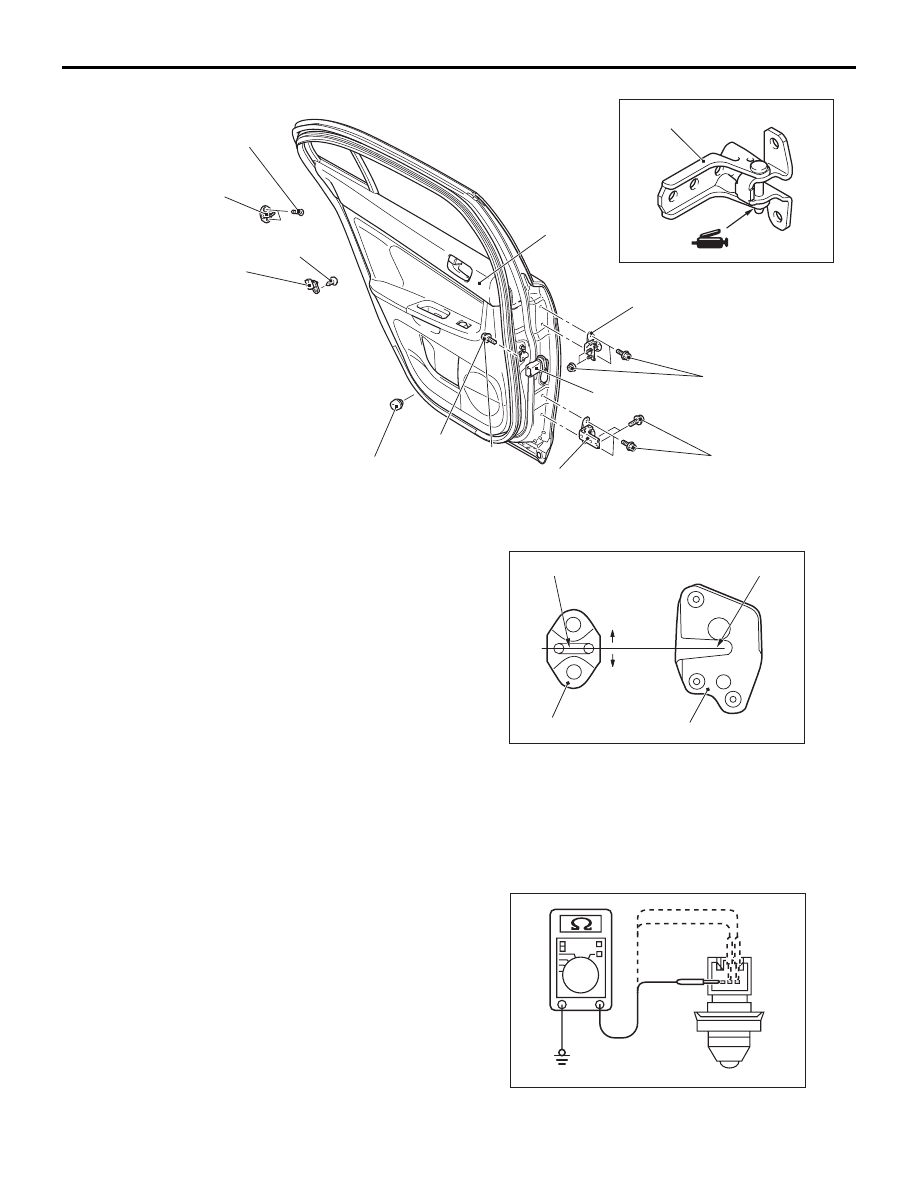

<Задняя дверь>

AB

2

3

4

6

5

8

1

AC607388

Снятие демпфера

1.

Демпфер
Последовательность демонтажа
переключателя двери

•

Узел спинки заднего сиденья
(см. ГРУППА 52A

− Узел заднего

сиденья

Стр.52A-25

).

2.

Переключатель двери
Снятие защелки

>>

A

<<

3.

Защелка
Последовательность
демонтажа двери в сборе

4.

Соединение разъема жгута
проводов

5.

Соединительный болт
ограничителя открытия двери

6.

Дверь в сборе
Последовательность демонтажа
петель задней двери

•

Панель облицовки средней
стойки (см. ГРУППА 52A

−

Облицовка салона

Стр.52A-11

).

7.

Верхняя петля задней двери

8.

Нижняя петля задней двери

ДВЕРЬ

КУЗОВ

42A-88

ТОЧКА ОБСЛУЖИВАНИЯ ПРИ МОНТАЖЕ
>>A<< УСТАНОВКА ЗАДВИЖКИ

Защелка

Центр защелки

Защелка

Центр защелки

-1,5 мм

+1,5 мм

AC

AC006126

Установите задвижку таким образом, чтобы ее
центр не отклонялся более чем на

±1,5 мм от

центра защелки.

ОСМОТР

M1423006000537

ПРОВЕРКА ПЕРЕКЛЮЧАТЕЛЯ ДВЕРИ

AC211414

1

2

3

AD
