ДВЕРЬ

КУЗОВ

42A-93

!

ОСТОРОЖНО

Если на стекло дверного окна наклеена
тонировочная пленка, приставьте
специальный инструмент MB990480
к внешней стороне стекла для
предотвращения отклеивания пленки.

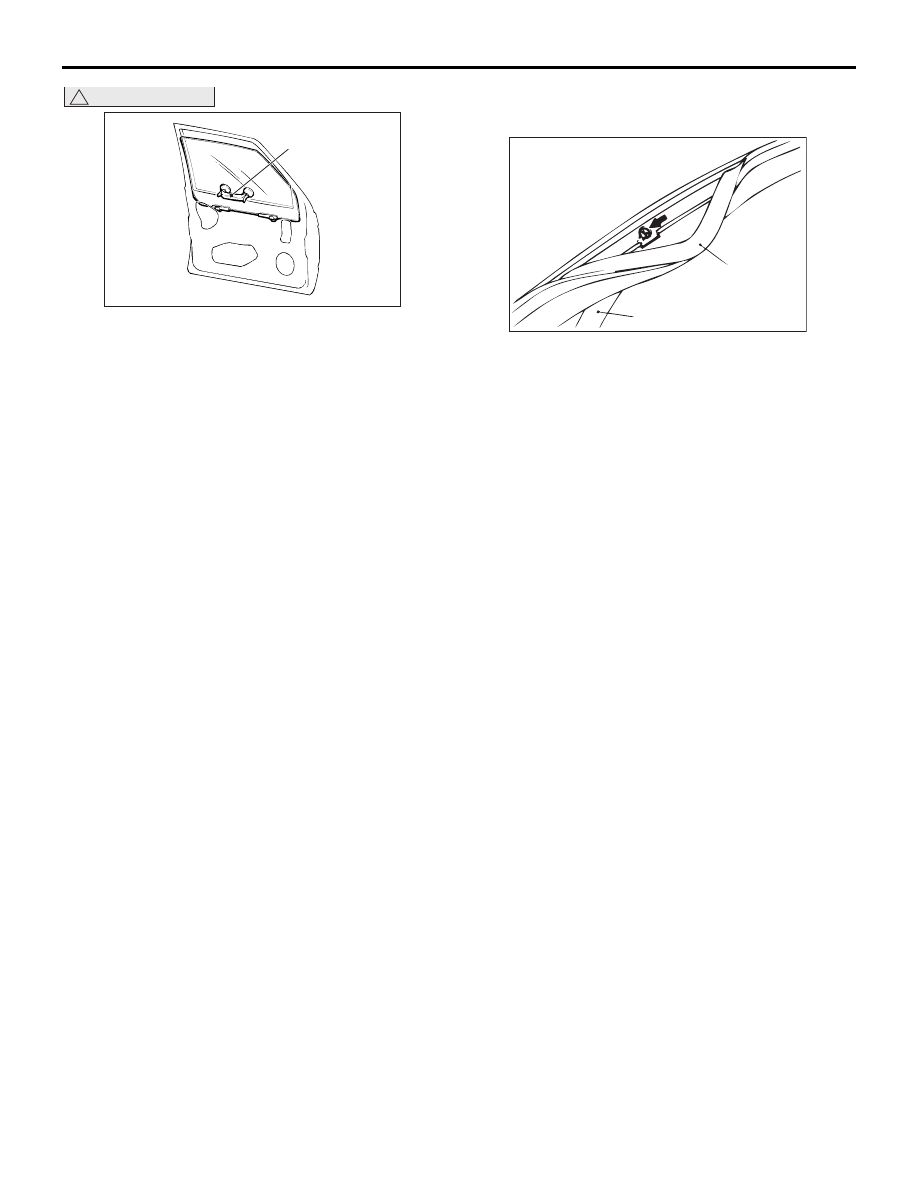

2. Поднимите стекло окна и приставьте

специальный инструмент MB990480 к стеклу,
как показано на рисунке, для предотвращения
падения стекла.

3. Снимите регулятор электростеклоподъемника.

<<B>> СНЯТИЕ ЦЕНТРАЛЬНОЙ РАМЫ
ДВЕРИ

AE

Центральная

рама двери

Внешняя

защитная

прокладка

проема

двери

AC000602

1. Снимите защитную прокладку внешнего

отверстия двери только с центральной рамы
двери.

2. Извлеките крепежные винты центральной

рамы двери, затем снимите центральную раму
с дверной панели.

ТОЧКА ОБСЛУЖИВАНИЯ ПРИ
МОНТАЖЕ
>>A<< ПРОВЕРКА РАБОТЫ ПОСЛЕ
УСТАНОВКИ

После завершения следующих процедур
выполните процедуру запоминания положения
полностью закрытого окна (см.

Стр.42A-83

).

• Снятие или замена регулятора

электростеклоподъемника

• Снятие или замена переключателя

электростеклоподъемника

ДВЕРЬ

КУЗОВ

42A-94

ДВЕРНАЯ РУЧКА И ЗАЩЕЛКА

СНЯТИЕ И УСТАНОВКА

M1423004601105

Операции, выполняемые перед установкой
• Снятие облицовки двери в сборе (см. ГРУППА 52A −

Облицовка двери

Стр.52A-15

).

• Снятие водонепроницаемой пленки, кронштейна

динамика двери и крышки динамика двери

(см.

Стр.42A-99

).

Операции, выполняемые после установки
• Проверка свободного хода внутренней ручки двери

(см.

Стр.42A-84

).

• Проверка свободного хода внешней ручки двери

(см.

Стр.42A-84

).

• Установка водонепроницаемой пленки, кронштейна

динамика двери и крышки динамика двери

(см.

Стр.42A-99

).

• Установка облицовки двери в сборе (см. ГРУППА 52A

− Облицовка двери

Стр.52A-15

).

5,0 ± 1,0 Нм

5,0 ± 1,0 Нм

4,0 ± 2,0 Нм

4,0 ± 2,0 Нм

4,0 ± 2,0 Нм

7,0 ± 2,0 Нм

25 ± 4 Нм

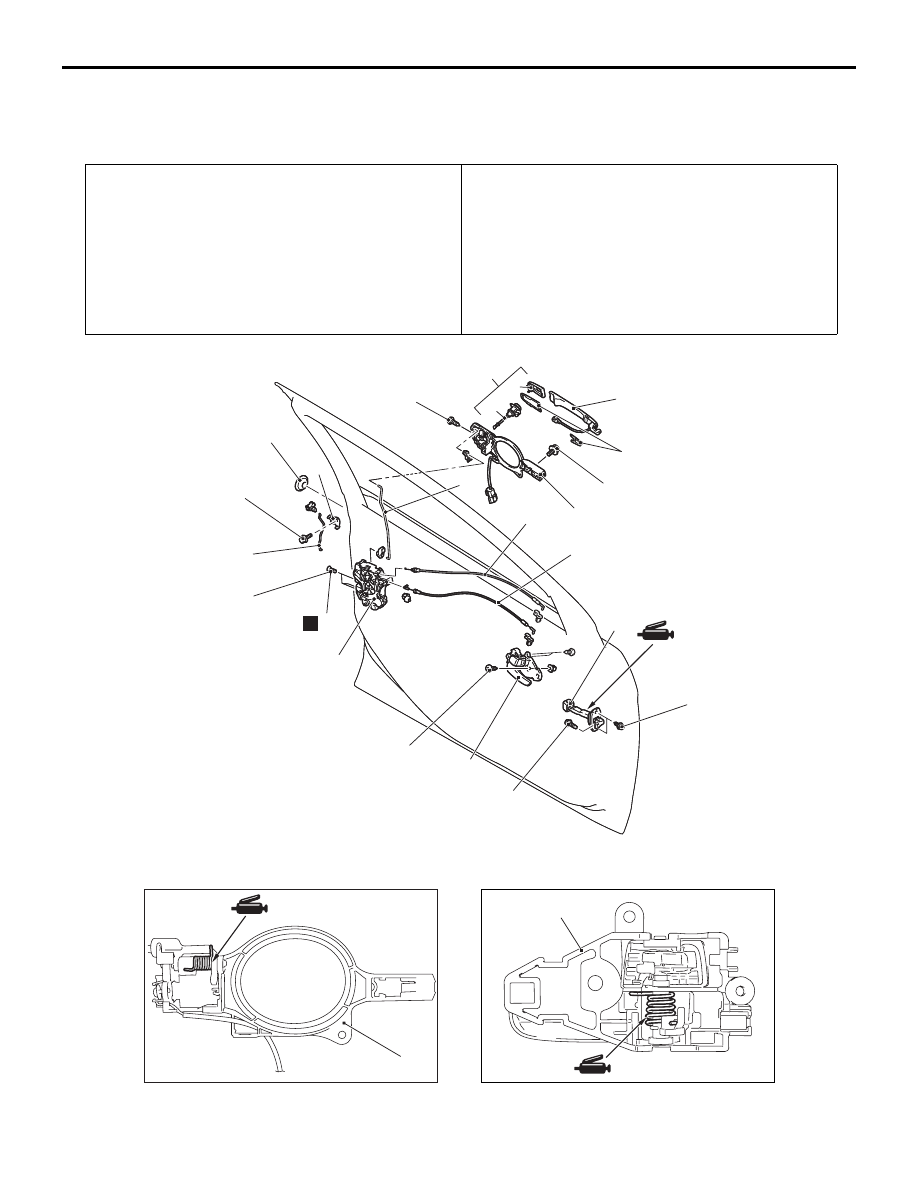

<Передняя дверь>

AB

14

N

16

15

13

12

11

10

9

8

7

6

5

4

3

2

1

AC607393

AC609539

AC607393

AC609539

AC605594

1

8

AF

Снятие внутренней ручки
двери

1.

Внутренняя ручка двери
Последовательность
демонтажа цилиндра дверного
замка и внешней ручки двери

2.

Заглушка

3.

Крышка внешней ручки двери
в сборе <Автомобили без
системы доступа без ключа (с
обеих сторон), автомобили,
оснащенные системой доступа
без ключа (только со стороны
водителя)>

4.

Гнездо дверного замка
<Автомобили без системы
доступа без ключа (с обеих
сторон), автомобили,
оснащенные системой доступа
без ключа (только со стороны
водителя)>

5.

Крышка внешней ручки двери

6.

Внешняя ручка двери

7.

Прокладка внешней ручки двери

>>

B

<<

8.

Основание внешней ручки двери

Последовательность
демонтажа ручки двери
и защелки двери

•

Задняя нижняя рама
(см.

Стр.42A-99

).

9.

Винт

10. Защелка двери в сборе
11. Внутренний трос блокировки
12. Трос внутренней ручки
13. Шток внешней ручки
14. Внешний стопорный шток

передней двери

15. Кронштейн панели передней

двери
Последовательность
демонтажа ограничителя
открытия двери

•

Динамик передней двери
(см. ГРУППА 54A

− Динамик

Стр.54A-289

).

>>

A

<<

16. Ограничитель открытия двери

5,0 ± 1,0 Нм

5,0 ± 1,0 Нм

4,0 ± 2,0 Нм

4,0 ± 2,0 Нм

7,0 ± 2,0 Нм

25 ± 4 Нм

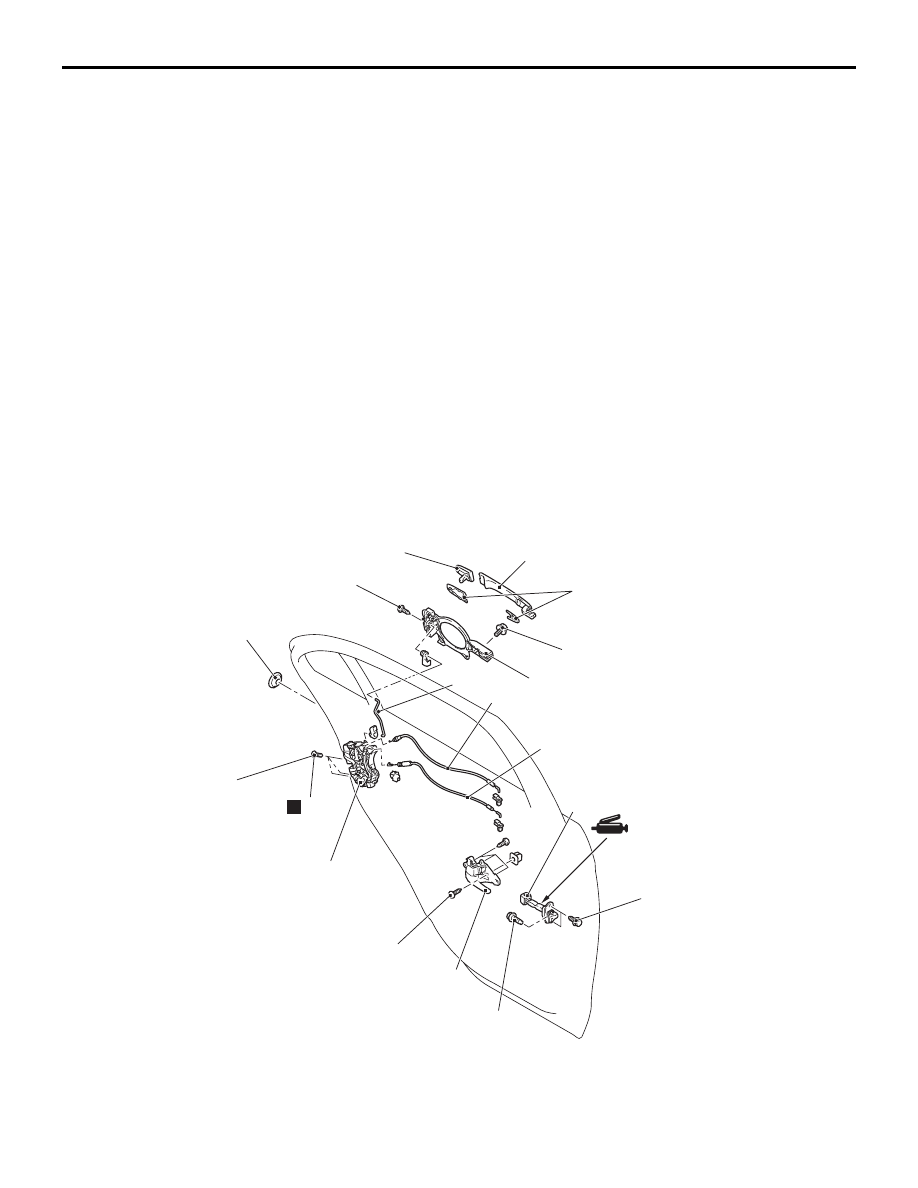

<Задняя дверь>

AB

N

12

11

10

9

8

7

6

5

4

3

2

1

AC607394

AC609540

ДВЕРЬ

КУЗОВ

42A-95

AC605594

1

6

AG

Снятие внутренней ручки
двери

>>

C

<<

1.

Внутренняя ручка двери
Последовательность
демонтажа цилиндра дверного
замка и внешней ручки двери

2.

Заглушка

3.

Крышка внешней ручки двери

4.

Внешняя ручка двери

5.

Прокладка внешней ручки двери

>>

B

<<

6.

Основание внешней ручки двери
Последовательность
демонтажа ручки двери
и защелки двери

•

Центральная рама двери
(см.

Стр.42A-90

).

7.

Винт

8.

Защелка двери в сборе

9.

Внутренний трос блокировки

10. Трос внутренней ручки
11. Шток внешней ручки

Последовательность
демонтажа ограничителя
открытия двери

•

Динамик задней двери
(см. ГРУППА 54A, Динамик

Стр.54A-289

).

>>

A

<<

12. Ограничитель открытия двери

ДВЕРЬ

КУЗОВ

42A-96

ТОЧКИ ОБСЛУЖ ИВАНИЯ ПРИ М ОНТАЖ Е

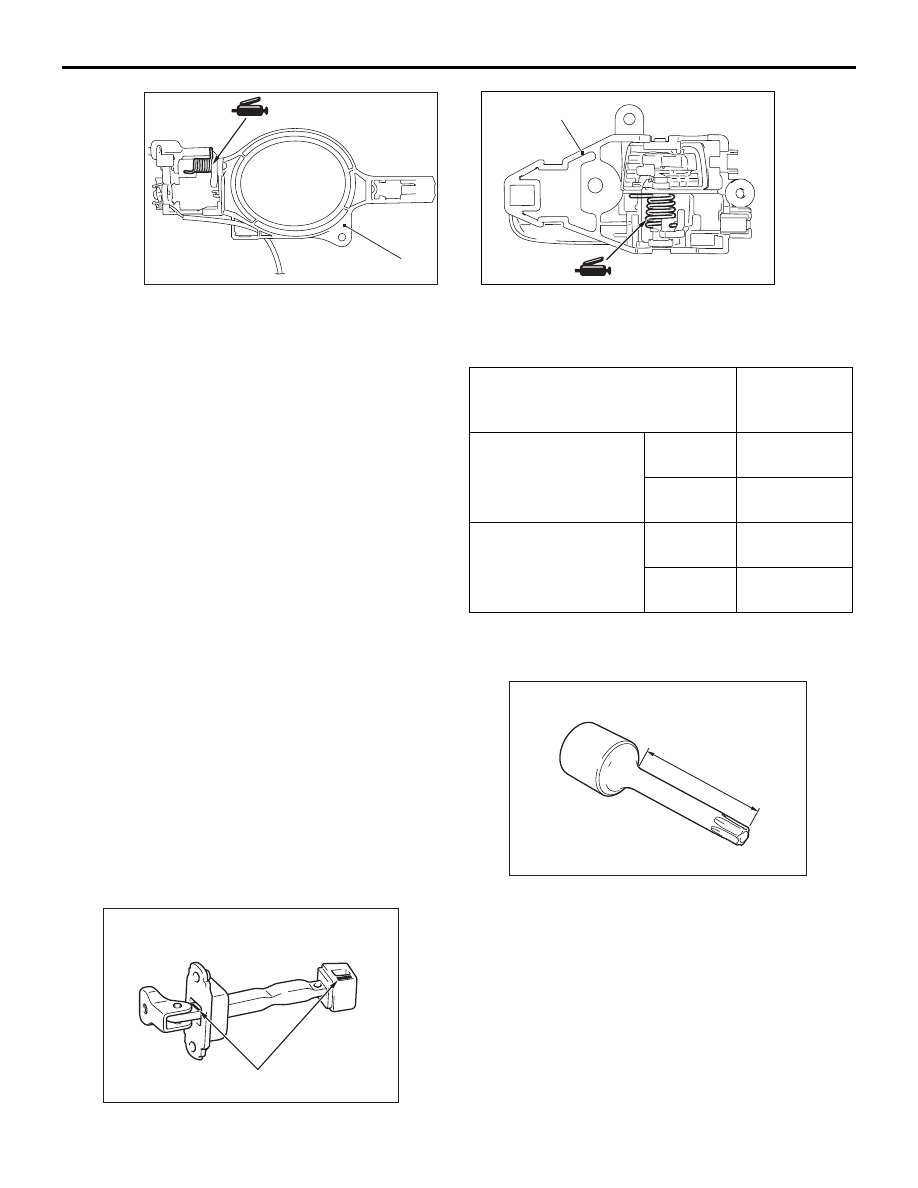

>>A<< УСТАНОВКА ОГРАНИЧИТЕЛЯ
ОТКРЫТИЯ ДВЕРИ

Идентификационная маркировка

AC

AC504339

AC302892

Установите ограничитель открытия двери таким
образом, чтобы следующие идентификационные
отметки смотрели вверх.

Место нанесения

Идентифика
ционная
маркировка

Передняя дверь

Левая
дверь

55L

Правая
дверь

55R

Задняя дверь

Левая
дверь

58L

Правая
дверь

58R

>>B<< УСТАНОВКА ВНУТРЕННЕЙ
РУЧКИ ДВЕРИ

Не менее

40 мм.

AB

AC609541

AC608854

При подсоединении внутреннего троса
к внутренней ручке двери убедитесь в том, что
защелка двери и внутренняя ручка
разблокированы.

Момент затяжки: 4,0

± 2,0 Нм

>>C<< УСТАНОВКА ВНУТРЕННЕЙ
РУЧКИ ДВЕРИ

При подсоединении внутреннего троса
к внутренней ручке двери убедитесь в том, что
защелка двери и внутренняя ручка
заблокированы.
