ЛЮК КРЫШИ

КУЗОВ

42A-117

ПРОЦЕДУРЫ РАБОТЫ
С ПРИЗНАКАМИ НЕИСПРАВНОСТЕЙ

ПРОЦЕДУРА ВЫЯВЛЕНИЯ 1: Люк крыши не работает.

!

ОСТОРОЖНО

Прежде чем заменять ECU, следует убедиться
в нормальной работе цепи электропитания,
цепи заземления и цепи связи.

34

ПЛАВКАЯ

ПЕРЕМЫЧКА

РЕЛЕ

IG1

ПЕРЕКЛЮЧАТЕЛЬ

ЗАЖИГАНИЯ (IG1)

ЦЕПЬ

ПРИВОДА LIN

ЦЕПЬ

ИНТЕРФЕЙСА

Цветовая кодировка проводов

B: Черный     LG: Светло-зеленый     G: Зеленый     L: Синий     W: Белый     Y: Желтый     SB: Голубой

BR: Коричневый     O: Оранжевый     GR: Серый     R: Красный     P: Розовый     V: Фиолетовый

PU: Пурпурный     SI: Серебристый

ETACS-ECU

ЭЛЕКТРОМОТОР

ЛЮКА КРЫШИ

В СБОРЕ

ДАТЧИК ХОЛЛА

ЭЛЕКТРОДВИГАТЕЛЬ

ЛЮКА КРЫШИ

ЦЕПЬ УПРАВЛЕНИЯ

ВХОДНАЯ ЦЕПЬ

ВХОДНАЯ ЦЕПЬ

ПЕРЕКЛЮЧАТЕЛЬ

ЛЮКА КРЫШИ

ЦП

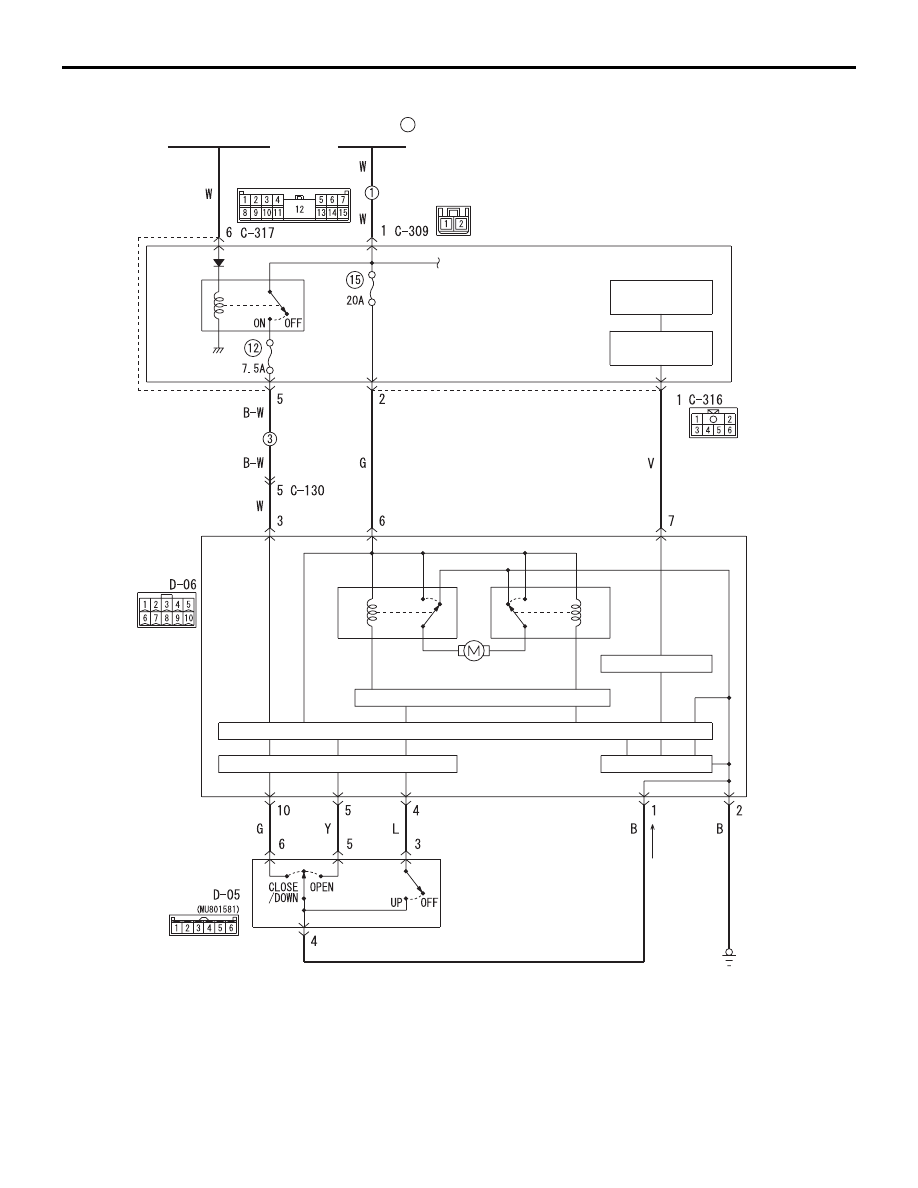

Цепь питания электродвигателя люка крыши в сборе

AB

AC613396

ЛЮК КРЫШИ

КУЗОВ

42A-118

EJ

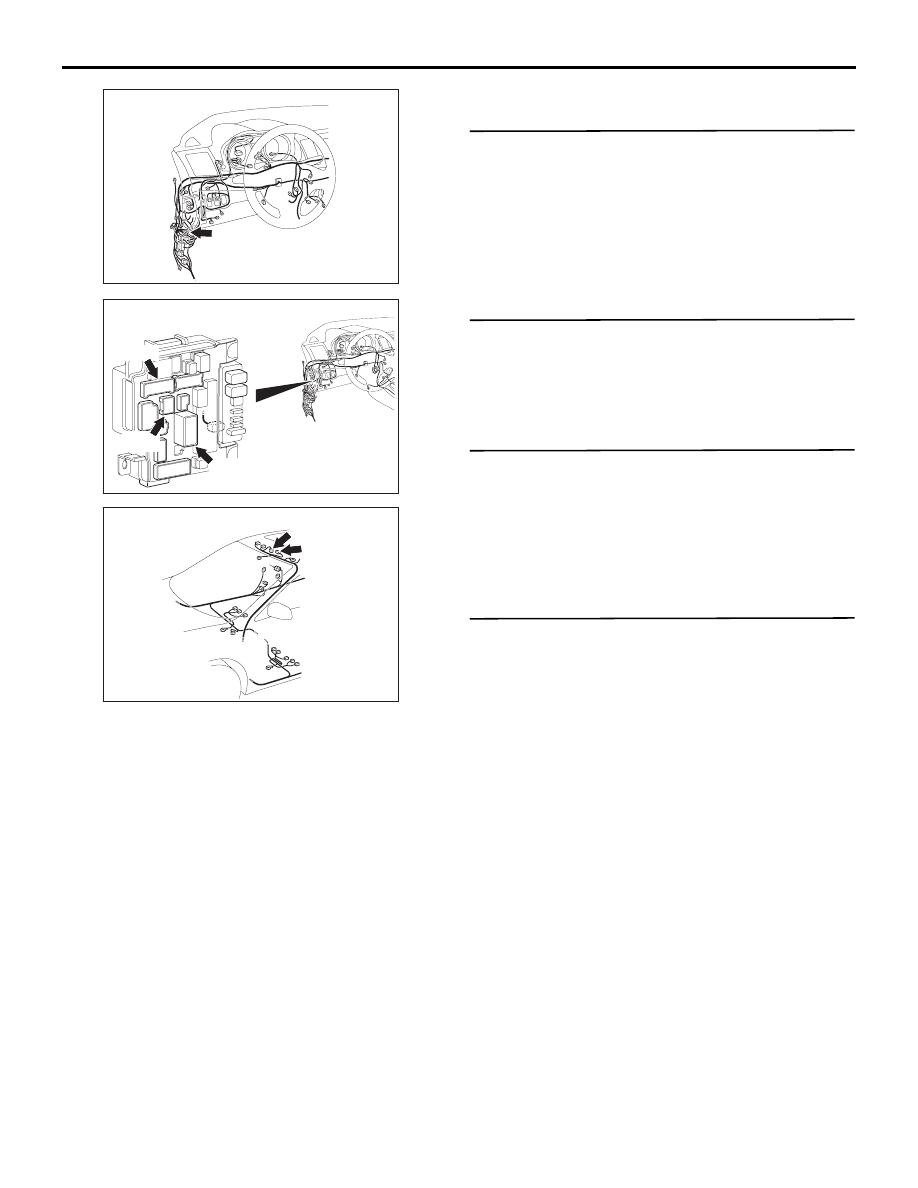

Разъем: C-130

AC612705

ETACS-ECU

C-309 (B)

C-317

C-316

Разъемы: C-309, C-316, C-317

CH

AC608152

D-05(B)

D-06(GR)

Разъемы: D-05, D-06

AZ

AC612722

ЛЮК КРЫШИ

КУЗОВ

42A-119

КОММЕНТАРИИ ОТНОСИТЕЛЬНО
ПРИЗНАКА НЕИСПРАВНОСТИ

Возможна неисправность системы
электропитания/заземления узла
электродвигателя люка крыши, самого узла
электродвигателя люка крыши или
переключателя люка крыши.

ВОЗМОЖНЫЕ ПРИЧИНЫ

• Неисправность переключателя люка крыши

• Неисправность узла электродвигателя люка

крыши

• Поврежден жгут проводов или разъемы

ПРОЦЕДУРА ДИАГНОСТИКИ

Шаг 1. Диагностический код M.U.T.-III
Убедитесь в том, что в ETACS-ECU
зарегистрированы диагностические коды,
связанные с работой люка крыши.

Q Появляется ли диагностический код?

ДА :

См. ГРУППА 54B

− Таблица

диагностических кодов

Стр.54 В-3

.

НЕТ :

Переход к Шагу 2.

ШАГ 2. Проверка разъема: Разъем D-05
переключателя люка крыши

Q Результаты проверки в норме?

ДА :

Переход к Шагу 3.

НЕТ :

Отремонтировать неисправный разъем.

ШАГ 3. Проверка переключателя люка крыши
См. Проверка переключателя люка крыши

Стр.42A-135

.

Q Переключатель люка крыши в нормальном

состоянии?
ДА :

Переход к Шагу 4.

НЕТ :

Заменить переключатель люка крыши.

ШАГ 4. Измерение сопротивления на разъеме
D-05 переключателя люка крыши
(1) Отсоединить разъём и измерить

сопротивление на разъеме со стороны жгута
электропроводки.

(2) Измерить сопротивление на клемме № 4

разъема D-05 переключателя люка крыши
и на «массе».

НОРМА: Замкнута (менее 2

Ω)

Q Результаты проверки в норме?

ДА :

Переход к Шагу 5.

НЕТ :

Переход к Шагу 6.

ЛЮК КРЫШИ

КУЗОВ

42A-120

ШАГ 5. Проверьте жгут проводов между
клеммой № 4 разъема D-05 переключателя
электродвигателя люка крыши и клеммой № 1
разъема D-06 узла электродвигателя люка
крыши

• Проверить линию «массы» на наличие

обрыва или короткого замыкания.

Q Результаты проверки в норме?

ДА :

Перемежающаяся неисправность
(см. ГРУППА 00

− Как использовать

пункты меню сервиса для поиска
неисправностей/проверки - Как
устранять перемежающиеся
неисправности

Стр.00-15

).

НЕТ :

Отремонтировать жгут проводов.

ШАГ 6. Проверка разъема: Разъем D-06 узла
электродвигателя люка крыши

Q Результаты проверки в норме?

ДА :

Переход к Шагу 7.

НЕТ :

Отремонтировать неисправный разъем.

ШАГ 7. Измерение сопротивления на разъеме
D-06 узла электродвигателя люка крыши
(1) Отсоединить разъём и измерить

сопротивление на разъеме со стороны жгута
электропроводки.

(2) Измерить сопротивление на клемме № 2

разъема D-06 узла электродвигателя люка
крыши и на «массе».

НОРМА: Замкнута (менее 2

Ω)

Q Результаты проверки в норме?

ДА :

Переход к Шагу 9.

НЕТ :

Переход к Шагу 8.

ШАГ 8. Проверьте жгут проводов между
клеммой № 2 разъема D-06 узла
электродвигателя люка крыши и «массой»

• Проверить линию «массы» на наличие

обрыва или короткого замыкания.

Q Результаты проверки в норме?

ДА :

Перемежающаяся неисправность
(см. ГРУППА 00

− Как использовать

пункты меню сервиса для поиска
неисправностей/проверки - Как
устранять перемежающиеся
неисправности

Стр.00-15

).

НЕТ :

Отремонтировать жгут проводов.

ШАГ 9. Измерение напряжения на разъеме
D-06 узла электродвигателя люка крыши
(1) Отсоединить разъём и измерить напряжение

на разъеме со стороны жгута
электропроводки.

(2) Измерить напряжение на клемме № 6

разъема D-06 узла электродвигателя люка
крыши и на «массе».

НОРМА: Положительное напряжение
аккумулятора

Q Результаты проверки в норме?

ДА :

Переход к Шагу 11.

НЕТ :

Переход к Шагу 10.

ШАГ 10. Проверьте жгут проводов между
клеммой № 6 разъема D-06 узла
электродвигателя люка крыши и плавкой
перемычкой (34)
ПРИМЕЧАНИЕ: Перед осмотром жгута
проводов проверьте разъемы C-309 и C-316
ETACS-ECU, при необходимости
отремонтируйте.

• Проверить линию электропитания на наличие

обрыва и короткого замыкания.

Q Результаты проверки в норме?

ДА :

Перемежающаяся неисправность
(см. ГРУППА 00

− Как использовать

пункты меню сервиса для поиска
неисправностей/проверки - Как
устранять перемежающиеся
неисправности

Стр.00-15

).

НЕТ :

Отремонтировать жгут проводов.

ШАГ 11. Измерение напряжения на разъеме
D-06 узла электродвигателя люка крыши
(1) Отсоединить разъём и измерить напряжение

на разъеме со стороны жгута
электропроводки.

(2) Перевести переключатель зажигания

в положение ON.

(3) Измерить напряжение на клемме № 3

разъема D-06 узла электродвигателя люка
крыши и на «массе».

НОРМА: Положительное напряжение
аккумулятора

Q Результаты проверки в норме?

ДА :

Переход к Шагу 13.

НЕТ :

Переход к Шагу 12.
