ЛЮК КРЫШИ

КУЗОВ

42A-129

ШАГ 5. Перезапустить систему.

Q Функция таймера люка крыши работает

нормально?
ДА :

Перемежающаяся неисправность
(см. ГРУППА 00

− Как использовать

пункты меню сервиса для поиска
неисправностей/проверки - Как
устранять перемежающиеся
неисправности

Стр.00-15

).

НЕТ :

Заменить ETACS-ECU. Убедитесь в том,
что функция таймера люка крыши
работает нормально.

ПРОВЕРКА НА КЛЕММЕ ECU

M1426002400178

ПРОВЕРКА КЛЕММ УЗЛА
ЭЛЕКТРОДВИГАТЕЛЯ ЛЮКА КРЫШИ

G

A

D-06

7

C31298

A

6 7 8 9 10

1 2 3 4 5

Номер
клеммы

Объект проверки

Условие проверки

Нормальные
условия

1

«Масса»

Всегда

0 В

2

«Масса»

Всегда

0 В

3

Питание от аккумулятора

Переключатель зажигания: ON

Напряжение
аккумулятора

4

Вход от переключателя люка крыши
(поднятие)

Переключатель люка крыши: Вверх 0 В

5

Вход от переключателя люка крыши
(открытие)

Переключатель люка крыши:
Разомкнута

0 В

6

Питание от аккумулятора (для
электродвигателя)

Всегда

Напряжение
аккумулятора

7

Линия связи LIN (между
ETACS-ECU)

Всегда

от 0 до 12 В
(импульсный
сигнал)

8

−

−

−

9

−

−

−

10

Вход от переключателя люка крыши
(закрыть или опустить)

Переключатель люка крыши:
Закрыть или опустить

0 В

ОБСЛУЖИВАНИЕ БЕЗ ДЕМОНТАЖА

ПРОВЕРКА ЛЮКА КРЫШИ НА
ПРЕДМЕТ ТЕЧИ

M1426000900519

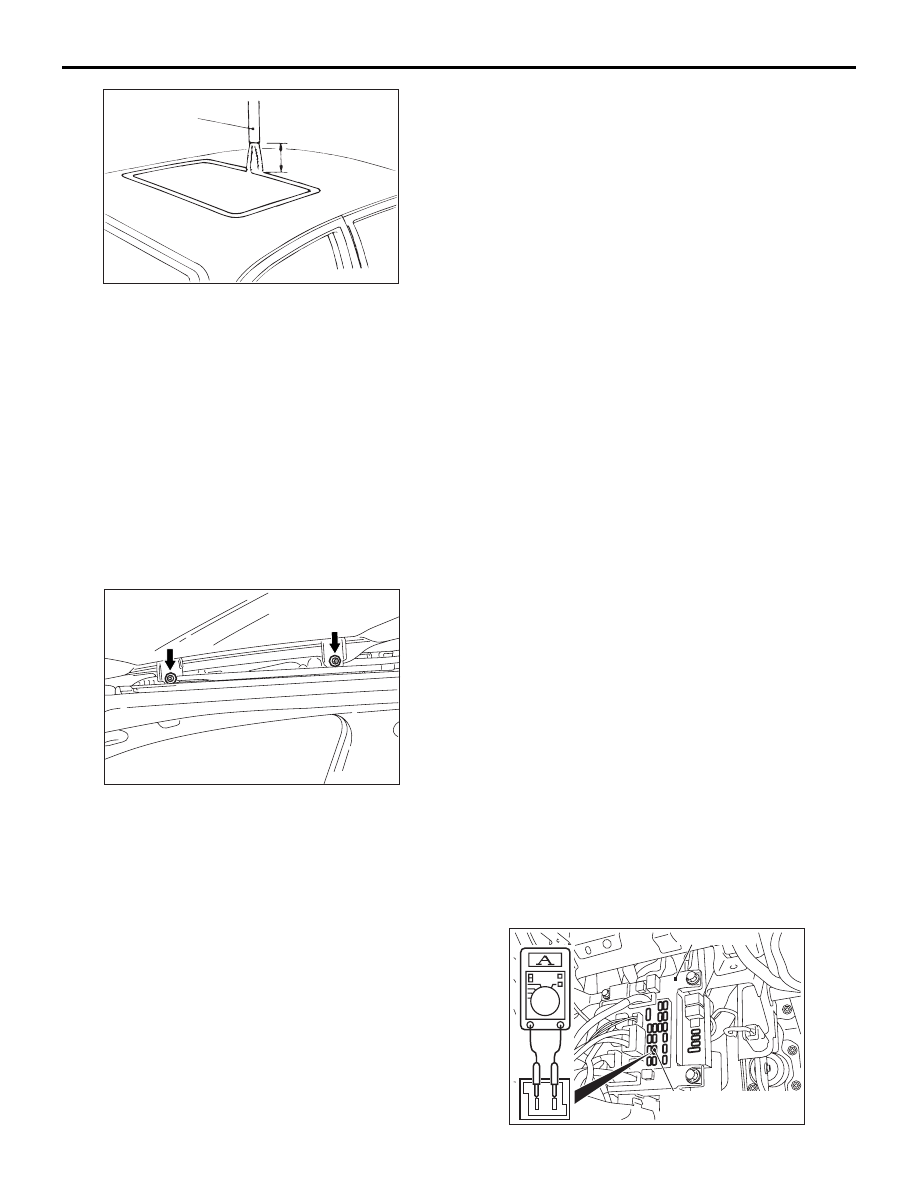

Проверить люк крыши на предмет протечек
следующим образом:

1. Полностью закройте стеклянную крышку люка

крыши.

2. Используя водопроводную воду, отргулируйте

давление воды таким образом, чтобы высота
струи воды, поступающей из шланга,
составляла приблизительно 50 см, когда конец
шланга направлен вверх.

Приблизительно

30 мм

Шланг

AF

ACX00572

ЛЮК КРЫШИ

КУЗОВ

42A-130

3. Подавайте водопроводную воду на защитную

прокладку с расстояния примерно 30 см над
поверхностью крыши в течение 5 минут или
дольше.

4. При подаче воды проверьте салон автомобиля

на наличие следов протечек. Если протечки по
периметру стеклянной крышки люка крыши
собираются системой отвода, это не является
признаком неисправности.

РЕГУЛИРОВКА ЛЮКА КРЫШИ

M1426001000412

1. Полностью закройте стеклянную крышку люка

крыши.

2. Полностью откройте солнцезащитный козырек.

AC506534 AB

3. Ослабьте крепежные болты стеклянной

крышки люка крыши. Отрегулируйте высоту
стеклянной крышки люка крыши, передвигая
стеклянную крышку в сборе вдоль отверстия
направляющей люка крыши, чтобы зазор
между стеклянной крышкой и кузовом
автомобиля был равномерным по всей
окружности.

4. После регулировки убедитесь в том, что люк

крыши двигается плавно.

ПРОВЕРКА ПРЕДОХРАНИТЕЛЬНОЙ
ФУНКЦИИ ЛЮКА КРЫШИ

M1426004400420

1. Закройте стеклянную крышку люка, поместив

в крышку люка деревянную дощечку толщиной
примерно 10 мм под прямым углом к стеклу.

2. Убедитесь в том, что направление вращения

электродвигателя люка крыши изменяется на
противоположное и при соприкосновении
с деревянной дощечкой стеклянная крышка
люка открывается. При возникновении
какой-либо проблемы выполните поиск
и устранение неисправности.
(См.

Стр.42A-111

.)

ПРОВЕРКА РАБОТЫ ЛЮКА КРЫШИ

M1426002600462

Убедитесь в том, что люк крыши работает при
нажатии на переключатель люка крыши. Если
функция не работает, выполните поиск
и устранение неисправности. См.

Стр.42A-111

.

ПРОВЕРКА ФУНКЦИИ ТАЙМЕРА ЛЮКА
КРЫШИ

M1426004300177

Проверить систему, как описано ниже. Если
система не работает, выполните поиск
и устранение неисправностей. См.

Стр.42A-111

.

• Закройте дверь и поверните переключатель

зажигания в положение «LOCK» (ВЫКЛ),
затем убедитесь в том, что люк крыши
работает в течение 30 секунд.

• Закройте дверь и поверните переключатель

зажигания в положение «LOCK» (ВЫКЛ), и во
время работы таймера откройте водительскую
дверь, затем убедитесь в том, что люк крыши
работает в течение 30 секунд. Время
активации таймера может быть увеличено,
если водительская дверь открыта, но таймер
может быть отключен, если водительская
дверь будет закрыта во время работы
таймера).

ПРИМЕЧАНИЕ: Время работы функции

таймера люка крыши можно установить
с помощью функции настройки, убедитесь
в этом перед проверкой. См.

Стр.42A-131

.

ПРОВЕРКА РАБОЧЕГО ТОКА
СТЕКЛЯННОЙ КРЫШКИ ЛЮКА

M1426003200401

ETACS-ECU

Предохранитель люка

крыши

AD

AC603340

ЛЮК КРЫШИ

КУЗОВ

42A-131

1. Извлеките предохранитель люка крыши, затем

подсоедините прибор для проверки цепей, как
показано.

2. Переведите переключатель люка крыши

в положение ON (ВКЛ) и измерьте
в промежуточной секции, отличной от
положений «люк крыши активирован»,
«полностью открыт» и «полностью закрыт».

Стандартное значение: 7 A или меньше
(при 20

°C)

3. Проверить следующие участки, если рабочий

ток стеклянной крышки люка выходит за
границы стандартного значения.

• Люк крыши в собранном состоянии,

деформация и захват любых инородных
предметов.

• Крепление гибкого вала привода

• Поднятие стеклянной крышки люка

ПРОЦЕДУРЫ ЗАПОМИНАНИЯ
ПОЛНОСТЬЮ ПОЛОЖЕНИЯ
ПОЛНОСТЬЮ ЗАКРЫТОГО ЛЮКА
КРЫШИ

M1426004600383

УСЛОВИЯ ПЕРЕКЛЮЧЕНИЯ В РЕЖИМ
РЕГУЛИРОВКИ ПОЛНОСТЬЮ
ЗАКРЫТОГО ПОЛОЖЕНИЯ

• При переключении в режим принудительной

регулировки полностью закрытого положения

Как перейти в режим режим принудительной

регулировки полностью закрытого положения

1. Перевести переключатель зажигания

в положение ON.

2. Остановив стеклянную крышку люка

(стеклянная крышка люка может быть
в любом положении между полностью
открытым и полностью закрытым),
нажмите и удерживайте переключатель
подъема в течение 10 секунд.

• Если функция предотвращения заедания

электростеклоподъемников
(предохранительный механизм) активирована
пять раза подряд

• Если информация о положении неправильная

вследствие сбоев электропитания во время
работы люка крыши

ПРИМЕЧАНИЕ: При установке узла люка крыши,
или при установке/замене узла
электродвигателя люка крыши используйте
режим режим принудительной регулировки
полностью закрытого положения для
настройки полностью закрытого положения.

КАК РЕГУЛИРОВАТЬ ПОЛНОСТЬЮ
ЗАКРЫТОЕ ПОЛОЖЕНИЕ <РЕЖИМ
ПРИНУДИТЕЛЬНОЙ НАСТРОЙКИ
ПОЛНОСТЬЮ ЗАКРЫТОГО
ПОЛОЖЕНИЯ>

1. Остановив стеклянную крышку люка

(стеклянная крышка люка может быть в любом
положении между полностью открытым
и полностью закрытым), нажмите
и удерживайте переключатель подъема.
ПРИМЕЧАНИЕ: Если при нажатии на
переключатель подъема люк крыши
двигается нормально, полностью откройте
стеклянную крышку люка с помощью
переключателя открывания. После
остановки стеклянной крышки люка
нажмите и удерживайте переключатель
подъема.

2. С помощью переключателя подъема

установите стеклянную крышку люка
в поднятое положение. Стеклянная крышка
люка поднимается примерно на 30 мм
и автоматически останавливается при нажатии
на переключатель. Повторяйте данную
операцию до тех пор, пока не будет достигнуто
поднятое положение, и удерживайте
переключатель в данном положении в течение
3 секунд, чтобы завершить процедуру
запоминания полностью закрытого положения.

КАК РЕГУЛИРОВАТЬ ПОЛНОСТЬЮ
ЗАКРЫТОЕ ПОЛОЖЕНИЕ <НАПРИМЕР,
ПРИ АКТИВАЦИИ
ПРЕДОХРАНИТЕЛЬНОЙ ФУНКЦИИ
ПЯТЬ РАЗ ПОДРЯД>

С помощью переключателя подъема установите
стеклянную крышку люка в поднятое положение.
Стеклянная крышка люка поднимается примерно
на 30 мм и автоматически останавливается при
нажатии на переключатель. Повторяйте данную
операцию до тех пор, пока не будет достигнуто
поднятое положение, и удерживайте
переключатель в данном положении в течение
3 секунд, чтобы завершить процедуру
запоминания полностью закрытого положения.

ФУНКЦИЯ НАСТРОЙКИ

M1426005700082

С помощью системы ETACS M.U.T.-III можно
программировать следующие функции.
Запрограммированная информация сохраняется
даже при отключении аккумулятора.

Элемент регулировки
(дисплей M.U.T.-III)

Элемент регулировки

Содержание
регулировки (дисплей
M.U.T.-III)

Содержание
регулировки

Таймер закрытия окон

Настройка значения
таймера закрытия окон
и люка крыши

0 сек.

0 секунд

30 сек.

30 секунд
(по умолчанию)

180 сек.

180 секунд

600 сек.

600 секунд
