ДВЕРЬ

КУЗОВ

42A-57

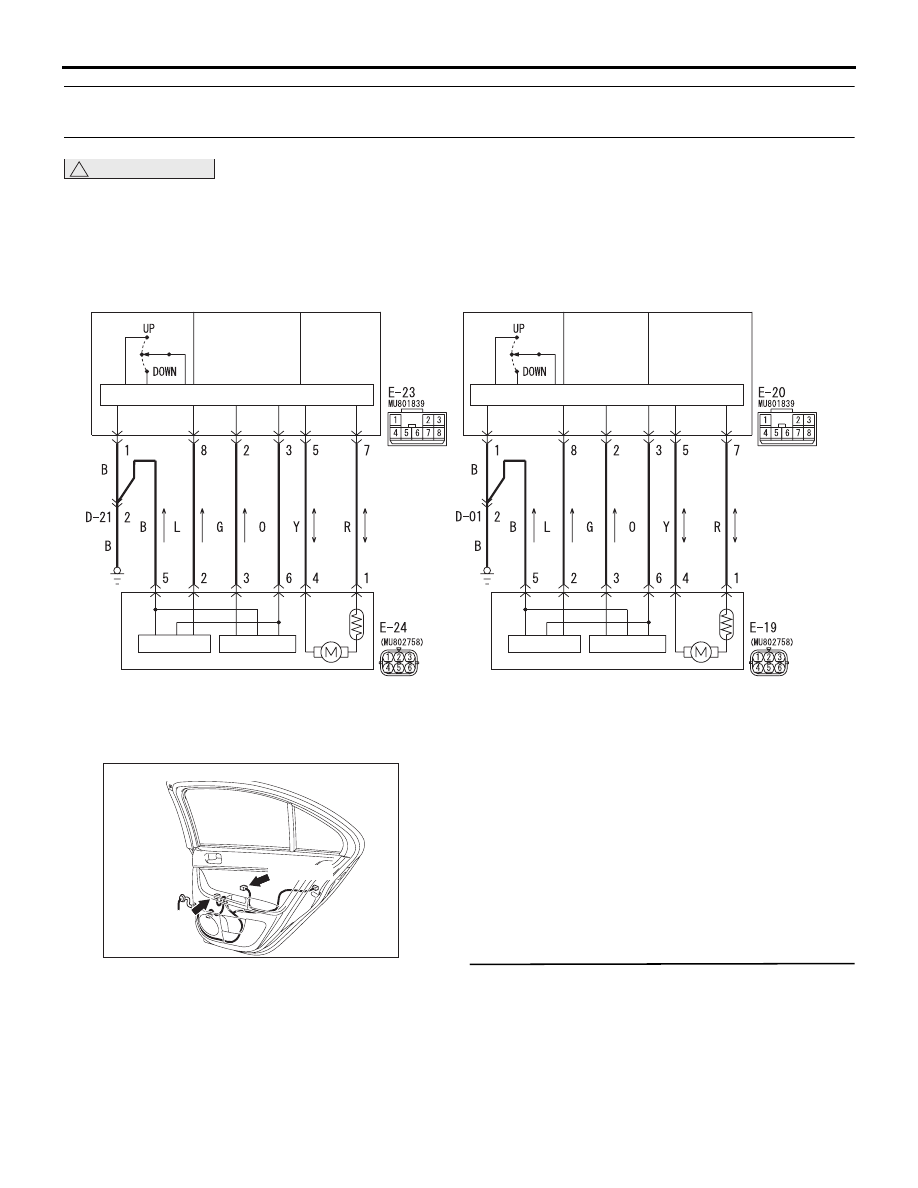

КОД № L0A30 Электростеклоподъемник задней правой двери - прерывание сигнала 1
переключателя

!

ОСТОРОЖНО

Прежде чем заменять ECU, следует убедиться
в нормальной работе цепей входного
и выходного сигналов.

AB

Цветовая кодировка проводов

B: Черный     LG: Светло-зеленый     G: Зеленый     L: Синий     W: Белый     Y: Желтый     SB: Голубой

BR: Коричневый     O: Оранжевый     GR: Серый     R: Красный     P: Розовый     V: Фиолетовый

PU: Пурпурный     SI: Серебристый

ВСПОМОГА-

ТЕЛЬНЫЙ

ПЕРЕКЛЮЧА-

ТЕЛЬ ЛЕВОГО

СТЕКЛОПОДЪ-

ЕМНИКА (ЗА-

ДНИЙ: ПРАВЫЙ)

ИС

ИС

ЦП

ИС

ИС

ЦП

ЭЛЕКТРО-

ДВИГАТЕЛЬ

ЭЛЕКТРО-

СТЕКЛО-

ПОДЪЕМНИ-

КА (ЗАДНИЙ:

ПРАВЫЙ)

ЭЛЕКТРО-

ДВИГАТЕЛЬ

ЭЛЕКТРОСТЕ-

КЛОПОДЪ-

ЕМНИКА

(ЗАДНИЙ:

ЛЕВЫЙ)

ВСПОМОГА-

ТЕЛЬНЫЙ

ПЕРЕКЛЮЧА-

ТЕЛЬ ЛЕВОГО

СТЕКЛОПОДЪ-

ЕМНИКА (ЗА-

ДНИЙ: ЛЕВЫЙ)

Цепь электростеклоподъемника (заднего)

AC613316

Разъемы: E-19, E-20

E-20

E-19 (GR)

AG

AC612733

КОММЕНТАРИИ ОТНОСИТЕЛЬНО
ПРИЗНАКА НЕИСПРАВНОСТИ

Если отсутствует импульс 1 от электродвигателя
стеклоподъемника заднего (правого) окна,
вспомогательный переключатель
электростеклоподъемника заднего (правого) окна
выдает диагностический код № L0A30.

ВОЗМОЖНЫЕ ПРИЧИНЫ

• Неисправность электродвигателя

стеклоподъемника заднего (правого) окна

• Неисправность вспомогательного

переключателя стеклоподъемника заднего
(правого) окна

• Поврежден жгут проводов или разъемы

ПРОЦЕДУРА ДИАГНОСТИКИ

ШАГ 1. Проверка разъема: Разъем E-20
вспомогательного переключателя заднего
(правого) окна, разъем E-19 электродвигателя
стеклоподъемника заднего (правого) окна

Q Результаты проверки в норме?

ДА :

Переход к Шагу 2.

НЕТ :

Отремонтировать неисправный разъем.

ДВЕРЬ

КУЗОВ

42A-58

ШАГ 2. Проверить жгут проводов между
клеммами № 8, 3, разъема E-20
вспомогательного переключателя
электростеклоподъемника задней (правой)
двери и клеммами № 2, 6 разъема E-19
электродвигателя стеклоподъемника заднего
(правого) окна

• Проверить входную/выходную линию на

наличие обрыва и короткого замыкания.

Q Результаты проверки в норме?

ДА :

Переход к Шагу 3.

НЕТ :

Отремонтировать жгут проводов.

ШАГ 3. Повторная проверка диагностического
кода
Заменить электродвигатель стеклоподъемника
заднего (правого) окна. Ещё раз проверьте,
зарегистрирован ли диагностический код.
(1) Сбросить диагностический код.
(2) Переведите переключатель зажигания из

положения «LOCK» (ВЫКЛ) в положение «ON».

(3) Проверьте, зарегистрирован ли

диагностический код.

Q Появляется ли диагностический код?

ДА :

Заменить вспомогательный
переключатель стеклоподъемника
заднего (правого) окна.

НЕТ :

Диагностика завершена.

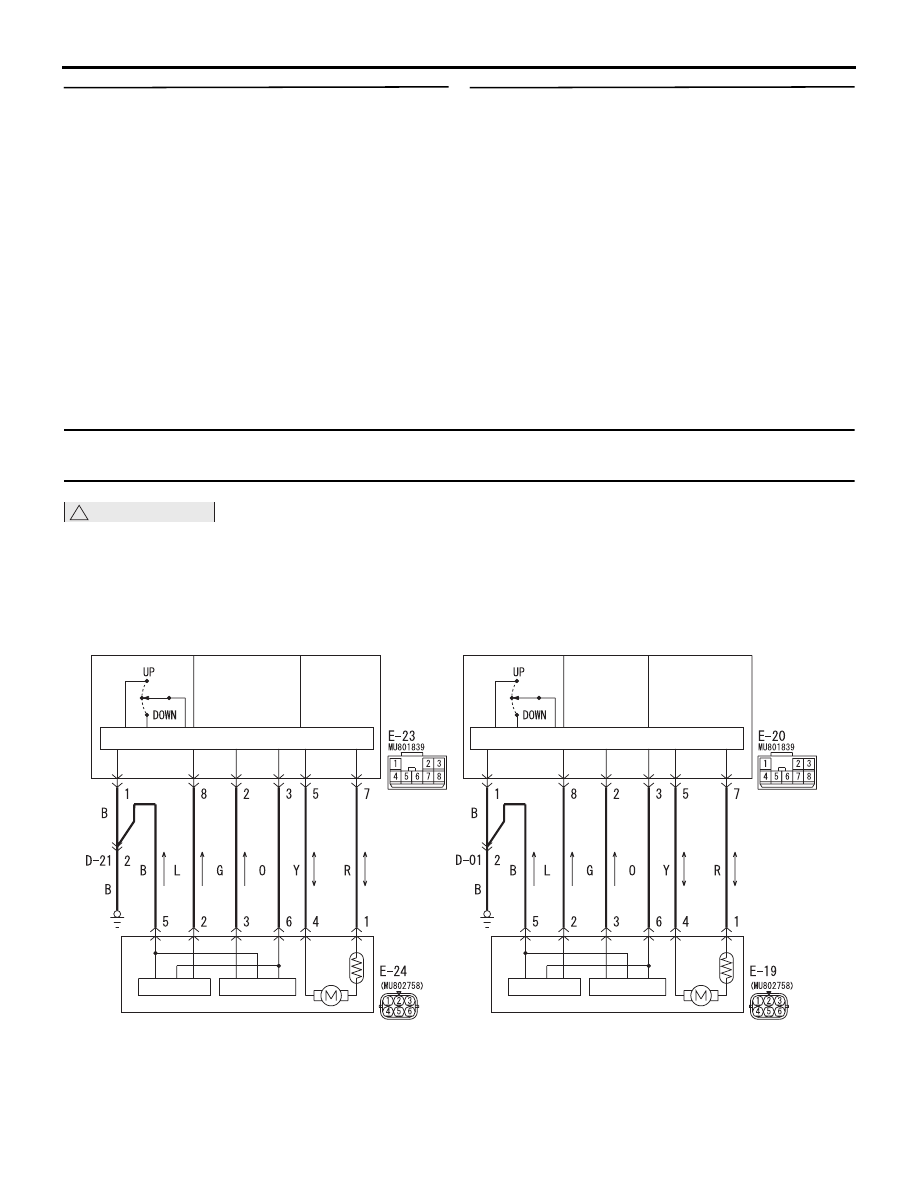

КОД № L0A32 Электростеклоподъемник задней правой двери - прерывание сигнала 2
переключателя

!

ОСТОРОЖНО

Прежде чем заменять ECU, следует убедиться
в нормальной работе цепей входного
и выходного сигналов.

AB

Цветовая кодировка проводов

B: Черный     LG: Светло-зеленый     G: Зеленый     L: Синий     W: Белый     Y: Желтый     SB: Голубой

BR: Коричневый     O: Оранжевый     GR: Серый     R: Красный     P: Розовый     V: Фиолетовый

PU: Пурпурный     SI: Серебристый

ВСПОМОГА-

ТЕЛЬНЫЙ

ПЕРЕКЛЮЧА-

ТЕЛЬ ЛЕВОГО

СТЕКЛОПОДЪ-

ЕМНИКА (ЗА-

ДНИЙ: ПРАВЫЙ)

ИС

ИС

ЦП

ИС

ИС

ЦП

ЭЛЕКТРО-

ДВИГАТЕЛЬ

ЭЛЕКТРО-

СТЕКЛО-

ПОДЪЕМНИ-

КА (ЗАДНИЙ:

ПРАВЫЙ)

ЭЛЕКТРО-

ДВИГАТЕЛЬ

ЭЛЕКТРОСТЕ-

КЛОПОДЪ-

ЕМНИКА

(ЗАДНИЙ:

ЛЕВЫЙ)

ВСПОМОГА-

ТЕЛЬНЫЙ

ПЕРЕКЛЮЧА-

ТЕЛЬ ЛЕВОГО

СТЕКЛОПОДЪ-

ЕМНИКА (ЗА-

ДНИЙ: ЛЕВЫЙ)

Цепь электростеклоподъемника (заднего)

AC613316

Разъемы: E-19, E-20

E-20

E-19 (GR)

AG

AC612733

ДВЕРЬ

КУЗОВ

42A-59

КОММЕНТАРИИ ОТНОСИТЕЛЬНО
ПРИЗНАКА НЕИСПРАВНОСТИ

Если отсутствует импульс 2 от электродвигателя
стеклоподъемника заднего (правого) окна,
вспомогательный переключатель
электростеклоподъемника заднего (правого) окна
выдает диагностический код № L0A32.

ВОЗМОЖНЫЕ ПРИЧИНЫ

• Неисправность электродвигателя

стеклоподъемника заднего (правого) окна

• Неисправность вспомогательного

переключателя стеклоподъемника заднего
(правого) окна

• Поврежден жгут проводов или разъемы

ПРОЦЕДУРА ДИАГНОСТИКИ

ШАГ 1. Проверка разъема: Разъем E-20
вспомогательного переключателя заднего
(правого) окна, разъем E-19 электродвигателя
стеклоподъемника заднего (правого) окна

Q Результаты проверки в норме?

ДА :

Переход к Шагу 2.

НЕТ :

Отремонтировать неисправный разъем.

ШАГ 2. Проверить жгут проводов между
клеммами № 2, 3, разъема E-20
вспомогательного переключателя
электростеклоподъемника задней (правой)
двери и клеммами № 3, 6 разъема E-19
электродвигателя стеклоподъемника заднего
(правого) окна

• Проверить входную/выходную линию на

наличие обрыва и короткого замыкания.

Q Результаты проверки в норме?

ДА :

Переход к Шагу 3.

НЕТ :

Отремонтировать жгут проводов.

ШАГ 3. Повторная проверка диагностического
кода
Заменить электродвигатель стеклоподъемника
заднего (правого) окна. Ещё раз проверьте,
зарегистрирован ли диагностический код.
(1) Сбросить диагностический код.
(2) Переведите переключатель зажигания из

положения «LOCK» (ВЫКЛ) в положение «ON».

(3) Проверьте, зарегистрирован ли

диагностический код.

Q Появляется ли диагностический код?

ДА :

Заменить вспомогательный
переключатель стеклоподъемника
заднего (правого) окна.

НЕТ :

Диагностика завершена.

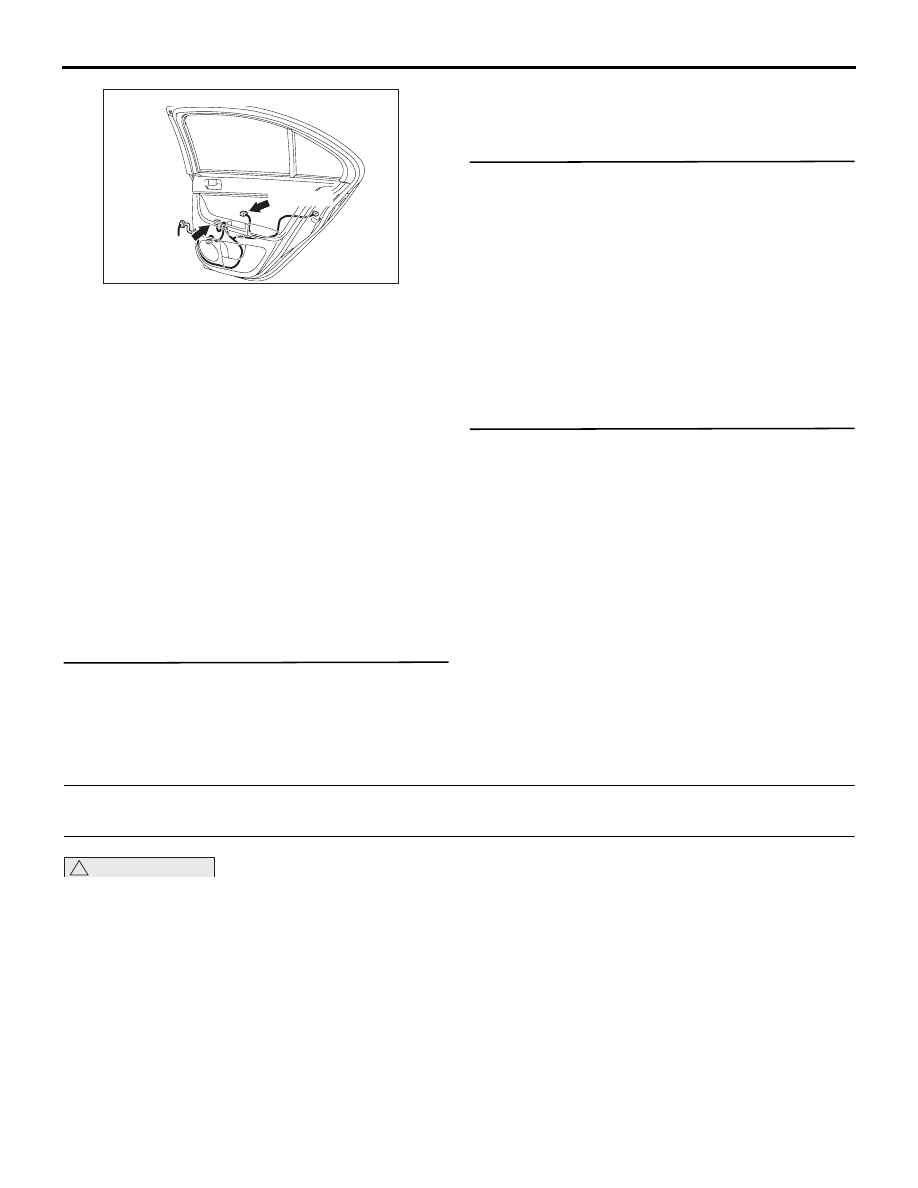

КОД № L0A34 Электростеклоподъемник задней правой двери - выход стекла за крайнее
верхнее положение

!

ОСТОРОЖНО

Прежде чем заменять ECU, следует убедиться
в нормальной работе цепей входного
и выходного сигналов.

КОММЕНТАРИИ ОТНОСИТЕЛЬНО
ПРИЗНАКА НЕИСПРАВНОСТИ

Если стекло окна задней правой двери переходит
за пределы полностью закрытого положения,
главный переключатель
электростеклоподъемников выдает
диагностический код № L0A34. Также, при снятии

или установке стекла окна задней (правой) двери
без отключения подачи питания,
вспомогательный переключатель
электростеклоподъемника задней (правой) двери
выдает данный диагностический код.

ВОЗМОЖНЫЕ ПРИЧИНЫ

• Неисправность электродвигателя

стеклоподъемника заднего (правого) окна

• Неисправность вспомогательного

переключателя стеклоподъемника заднего
(правого) окна

ДВЕРЬ

КУЗОВ

42A-60

ПРОЦЕДУРА ДИАГНОСТИКИ

ШАГ 1. Проверить положение полностью
закрытого электростеклоподъемника
(1) Выполнить процедуры запоминания

положения полностью закрытого окна.
См.

Стр.42A-83

.

(2) Ещё раз проверьте, зарегистрирован ли

диагностический код.
a. Сбросить диагностический код.
b. Переведите переключатель зажигания из

положения «LOCK» (ВЫКЛ) в положение
«ON».

c. Проверьте, зарегистрирован ли

диагностический код.

Q Результаты проверки в норме?

ДА :

Диагностика завершена.

НЕТ :

Переход к Шагу 2.

ШАГ 2. Повторная проверка диагностического
кода
Заменить электродвигатель стеклоподъемника
заднего (правого) окна. Ещё раз проверьте,
зарегистрирован ли диагностический код.
(1) Сбросить диагностический код.
(2) Переведите переключатель зажигания из

положения «LOCK» (ВЫКЛ) в положение «ON».

(3) Проверьте, зарегистрирован ли

диагностический код.

Q Появляется ли диагностический код?

ДА :

Заменить вспомогательный
переключатель стеклоподъемника
заднего (правого) окна.

НЕТ :

Диагностика завершена.

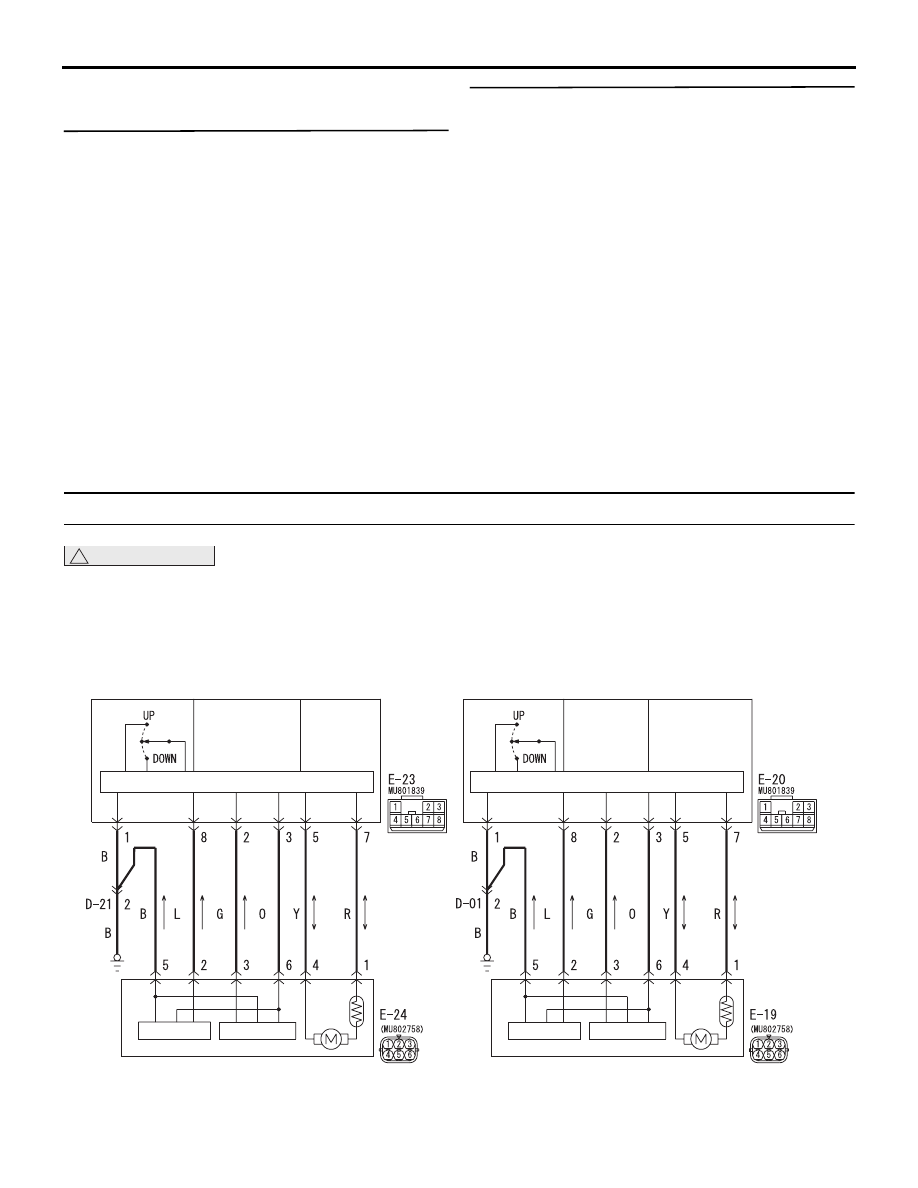

КОД № L0A36 Электростеклоподъемник задней правой двери - отказ датчика («масса»)

!

ОСТОРОЖНО

Прежде чем заменять ECU, следует убедиться
в нормальной работе цепей входного
и выходного сигналов.

AB

Цветовая кодировка проводов

B: Черный     LG: Светло-зеленый     G: Зеленый     L: Синий     W: Белый     Y: Желтый     SB: Голубой

BR: Коричневый     O: Оранжевый     GR: Серый     R: Красный     P: Розовый     V: Фиолетовый

PU: Пурпурный     SI: Серебристый

ВСПОМОГА-

ТЕЛЬНЫЙ

ПЕРЕКЛЮЧА-

ТЕЛЬ ЛЕВОГО

СТЕКЛОПОДЪ-

ЕМНИКА (ЗА-

ДНИЙ: ПРАВЫЙ)

ИС

ИС

ЦП

ИС

ИС

ЦП

ЭЛЕКТРО-

ДВИГАТЕЛЬ

ЭЛЕКТРО-

СТЕКЛО-

ПОДЪЕМНИ-

КА (ЗАДНИЙ:

ПРАВЫЙ)

ЭЛЕКТРО-

ДВИГАТЕЛЬ

ЭЛЕКТРОСТЕ-

КЛОПОДЪ-

ЕМНИКА

(ЗАДНИЙ:

ЛЕВЫЙ)

ВСПОМОГА-

ТЕЛЬНЫЙ

ПЕРЕКЛЮЧА-

ТЕЛЬ ЛЕВОГО

СТЕКЛОПОДЪ-

ЕМНИКА (ЗА-

ДНИЙ: ЛЕВЫЙ)

Цепь электростеклоподъемника (заднего)

AC613316
