Mitsubishi Lancer X. Руководство - часть 714





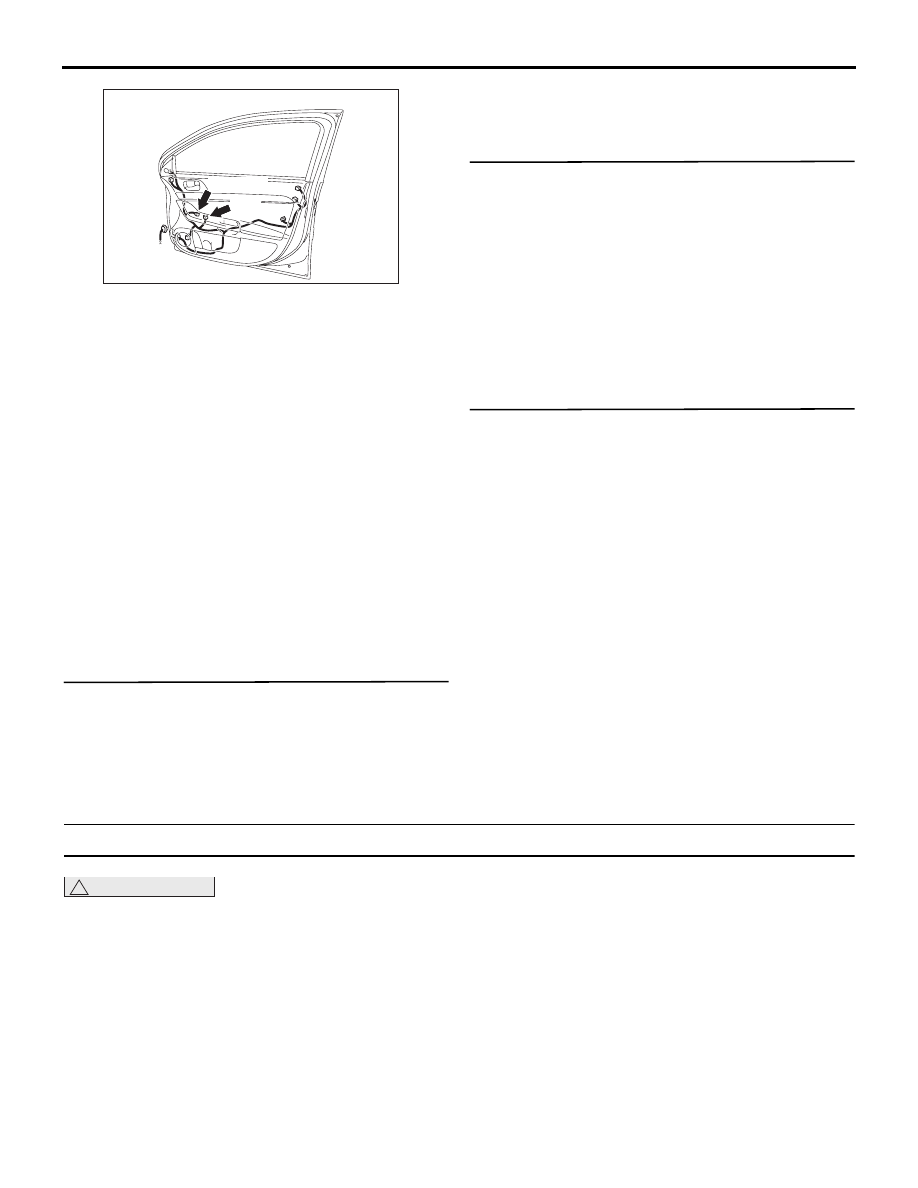

E-08

E-09(GR)

AO

Разъемы: E-08, E-09

AC612731

ДВЕРЬ

КУЗОВ

42A-49

КОММЕНТАРИИ ОТНОСИТЕЛЬНО
ПРИЗНАКА НЕИСПРАВНОСТИ

Если выявлена неисправность заземления
источника питания датчика электродвигателя
стеклоподъемника переднего (правого) окна,
вспомогательный переключатель
электростеклоподъемника переднего окна
выдает диагностический код № L0836.

ВОЗМОЖНЫЕ ПРИЧИНЫ

• Неисправность электродвигателя

стеклоподъемника переднего (правого) окна

• Неисправность вспомогательного

переключателя электростеклоподъемника
переднего окна

• Поврежден жгут проводов или разъемы

ПРОЦЕДУРА ДИАГНОСТИКИ

ШАГ 1. Проверка разъема: Разъем E-08
вспомогательного переключателя
электростеклоподъемника переднего окна,
разъем E-09 электродвигателя
стеклоподъемника переднего (правого) окна

Q Результаты проверки в норме?

ДА :

Переход к Шагу 2.

НЕТ :

Отремонтировать неисправный разъем.

ШАГ 2. Проверить жгут проводов между
клеммой № 3 разъема E-08 вспомогательного
переключателя электростеклоподъемника
передней двери и клеммой № 6 разъема E-09
электродвигателя стеклоподъемника
переднего (правого) окна

• Проверить линию электропитания на наличие

обрыва и короткого замыкания.

Q Результаты проверки в норме?

ДА :

Переход к Шагу 3.

НЕТ :

Отремонтировать жгут проводов.

ШАГ 3. Повторная проверка диагностического
кода
Заменить электродвигатель стеклоподъемника
переднего (правого) окна. Ещё раз проверьте,
зарегистрирован ли диагностический код.
(1) Сбросить диагностический код.
(2) Переведите переключатель зажигания из

положения «LOCK» (ВЫКЛ) в положение «ON».

(3) Проверьте, зарегистрирован ли

диагностический код.

Q Появляется ли диагностический код?

ДА :

Заменить вспомогательный
переключатель
электростеклоподъемника переднего
окна.

НЕТ :

Диагностика завершена.

КОД № L0840 Электростеклоподъемник пассажирской двери - 3-кратная защита от заедания

!

ОСТОРОЖНО

Прежде чем заменять ECU, следует убедиться
в нормальной работе цепей входного
и выходного сигналов.

КОММЕНТАРИИ ОТНОСИТЕЛЬНО
ПРИЗНАКА НЕИСПРАВНОСТИ

Если функция предотвращения защемления
электростеклоподъемников активирована три
раза подряд или более, вспомогательный
переключатель электростеклоподъемника
переднего окна выдает диагностический код №
L0840.

ВОЗМОЖНЫЕ ПРИЧИНЫ

• Неисправность электродвигателя

стеклоподъемника переднего (правого) окна

• Неисправность вспомогательного

переключателя электростеклоподъемника
переднего окна

• Направляющая стекла неправильно

установлена или искривлена

• Стекло дверного окна неправильно

отрегулировано

• Функция предотвращения защемления

электростеклоподъемников активирована
преднамеренно

ДВЕРЬ

КУЗОВ

42A-50

ПРОЦЕДУРА ДИАГНОСТИКИ

ШАГ 1. Проверить положение полностью
закрытого электростеклоподъемника
(1) Выполнить процедуры запоминания

положения полностью закрытого окна.
См.

Стр.42A-83

.

(2) Полностью откройте окно передней

пассажирской двери. С помощью
вспомогательного переключателя
электростеклоподъемника переднего окна
полностью закройте окно передней
пассажирской двери, и убедитесь в том, что
стекло окна передней пассажирской двери
поднимается, но не опускается автоматически.

Q Результаты проверки в норме?

ДА :

Переход к Шагу 3.

НЕТ :

См. регулировку неисправного
электростеклоподъемника

Стр.42A-81

Переход к Шагу 2.

ШАГ 2. Проверить установку стекла окна двери
Убедитесь в том, что стекло окна передней
пассажирской двери установлено нормально.

Q Появляется ли диагностический код?

ДА :

Переход к Шагу 3.

НЕТ :

См. регулировку стекла окна двери

Стр.42A-80

. Переход к Шагу 3.

ШАГ 3. Повторная проверка диагностического
кода
Заменить электродвигатель стеклоподъемника
переднего (правого) окна. Ещё раз проверьте,
зарегистрирован ли диагностический код.
(1) Сбросить диагностический код.
(2) Переведите переключатель зажигания из

положения «LOCK» (ВЫКЛ) в положение «ON».

(3) Проверьте, зарегистрирован ли

диагностический код.

Q Появляется ли диагностический код?

ДА :

Заменить вспомогательный
переключатель
электростеклоподъемника переднего
окна.

НЕТ :

Диагностика завершена.

КОД № L0846 Электростеклоподъемник пассажирской двери - сбой считывания параметра



КОД № L0850 Электростеклоподъемник пассажирской двери - сбой считывания положения

!

ОСТОРОЖНО

Прежде чем заменять ECU, следует убедиться
в нормальной работе цепей входного
и выходного сигналов.

КОММЕНТАРИИ ОТНОСИТЕЛЬНО
ПРИЗНАКА НЕИСПРАВНОСТИ

• Если информация вспомогательного

переключателя электростеклоподъемника
переднего окна не считывается,
вспомогательный переключатель
электростеклоподъемника переднего окна
выдает диагностический код № L0846.

• Если невозможно считать положение стекла

окна передней пассажирской двери,
вспомогательный переключатель
электростеклоподъемника переднего окна
выдает диагностический код № L0850.

ВОЗМОЖНЫЕ ПРИЧИНЫ

• Неисправность вспомогательного

переключателя электростеклоподъемника
переднего окна

ПРОЦЕДУРА ДИАГНОСТИКИ

Повторная проверка диагностического кода
Ещё раз проверьте, зарегистрирован ли
диагностический код.
(1) Сбросить диагностический код.
(2) Переведите переключатель зажигания из

положения «LOCK» (ВЫКЛ) в положение
«ON».

(3) Проверьте, зарегистрирован ли

диагностический код.

Q Появляется ли диагностический код?

ДА :

Заменить вспомогательный
переключатель
электростеклоподъемника переднего
окна.

НЕТ :

Диагностика завершена.

ДВЕРЬ

КУЗОВ

42A-51

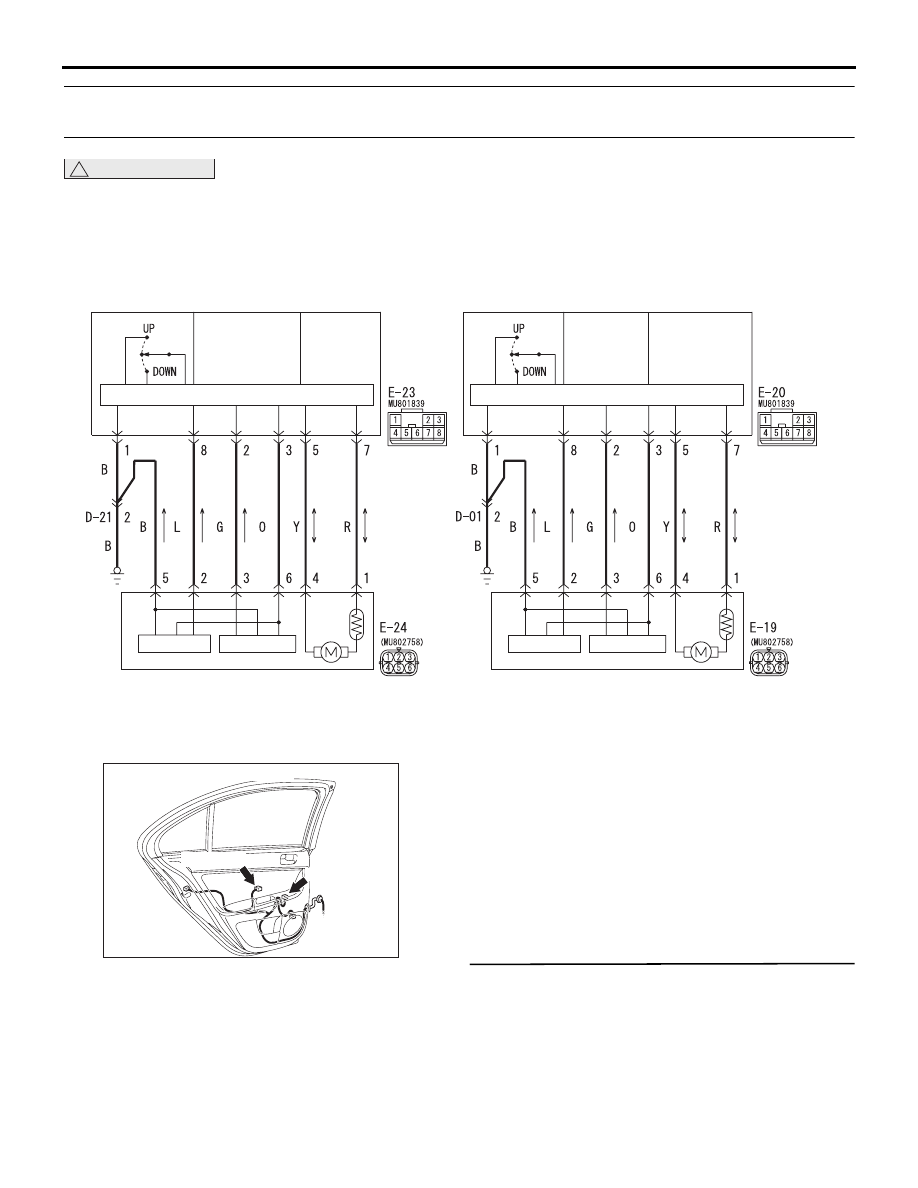

КОД № L0930 Электростеклоподъемник задней левой двери - прерывание сигнала 1
переключателя

!

ОСТОРОЖНО

Прежде чем заменять ECU, следует убедиться
в нормальной работе цепей входного
и выходного сигналов.

AB

Цветовая кодировка проводов

B: Черный     LG: Светло-зеленый     G: Зеленый     L: Синий     W: Белый     Y: Желтый     SB: Голубой

BR: Коричневый     O: Оранжевый     GR: Серый     R: Красный     P: Розовый     V: Фиолетовый

PU: Пурпурный     SI: Серебристый

ВСПОМОГА-

ТЕЛЬНЫЙ

ПЕРЕКЛЮЧА-

ТЕЛЬ ЛЕВОГО

СТЕКЛОПОДЪ-

ЕМНИКА (ЗА-

ДНИЙ: ПРАВЫЙ)

ИС

ИС

ЦП

ИС

ИС

ЦП

ЭЛЕКТРО-

ДВИГАТЕЛЬ

ЭЛЕКТРО-

СТЕКЛО-

ПОДЪЕМНИ-

КА (ЗАДНИЙ:

ПРАВЫЙ)

ЭЛЕКТРО-

ДВИГАТЕЛЬ

ЭЛЕКТРОСТЕ-

КЛОПОДЪ-

ЕМНИКА

(ЗАДНИЙ:

ЛЕВЫЙ)

ВСПОМОГА-

ТЕЛЬНЫЙ

ПЕРЕКЛЮЧА-

ТЕЛЬ ЛЕВОГО

СТЕКЛОПОДЪ-

ЕМНИКА (ЗА-

ДНИЙ: ЛЕВЫЙ)

Цепь электростеклоподъемника (заднего)

AC613316

Разъемы: E-23, E-24

E-23

E-24 (GR)

AF

AC612732

КОММЕНТАРИИ ОТНОСИТЕЛЬНО
ПРИЗНАКА НЕИСПРАВНОСТИ

Если отсутствует импульс 1 от электродвигателя
стеклоподъемника заднего (левого) окна,
вспомогательный переключатель
электростеклоподъемника заднего (левого) окна
выдает диагностический код № L0930.

ВОЗМОЖНЫЕ ПРИЧИНЫ

• Неисправность электродвигателя

стеклоподъемника заднего (левого) окна

• Неисправность вспомогательного

переключателя стеклоподъемника заднего
(левого) окна

• Поврежден жгут проводов или разъемы

ПРОЦЕДУРА ДИАГНОСТИКИ

ШАГ 1. Проверка разъема: Разъем E-23
вспомогательного переключателя заднего
(левого) окна, разъем E-24 электродвигателя
стеклоподъемника заднего (левого) окна

Q Результаты проверки в норме?

ДА :

Переход к Шагу 2.

НЕТ :

Отремонтировать неисправный разъем.

ДВЕРЬ

КУЗОВ

42A-52

ШАГ 2. Проверить жгут проводов между
клеммами №№ 8, 3, разъема E-23
вспомогательного переключателя
электростеклоподъемника заднего (левого)
окна и клеммами №№ 2, 6 разъема E-24
электродвигателя стеклоподъемника заднего
(левого) окна

• Проверить входную/выходную линию на

наличие обрыва и короткого замыкания.

Q Результаты проверки в норме?

ДА :

Переход к Шагу 3.

НЕТ :

Отремонтировать жгут проводов.

ШАГ 3. Повторная проверка диагностического
кода
Заменить электродвигатель стеклоподъемника
заднего (левого) окна. Ещё раз проверьте,
зарегистрирован ли диагностический код.
(1) Сбросить диагностический код.
(2) Переведите переключатель зажигания из

положения «LOCK» (ВЫКЛ) в положение «ON».

(3) Проверьте, зарегистрирован ли

диагностический код.

Q Появляется ли диагностический код?

ДА :

Заменить вспомогательный
переключатель стеклоподъемника
заднего (левого) окна.

НЕТ :

Диагностика завершена.

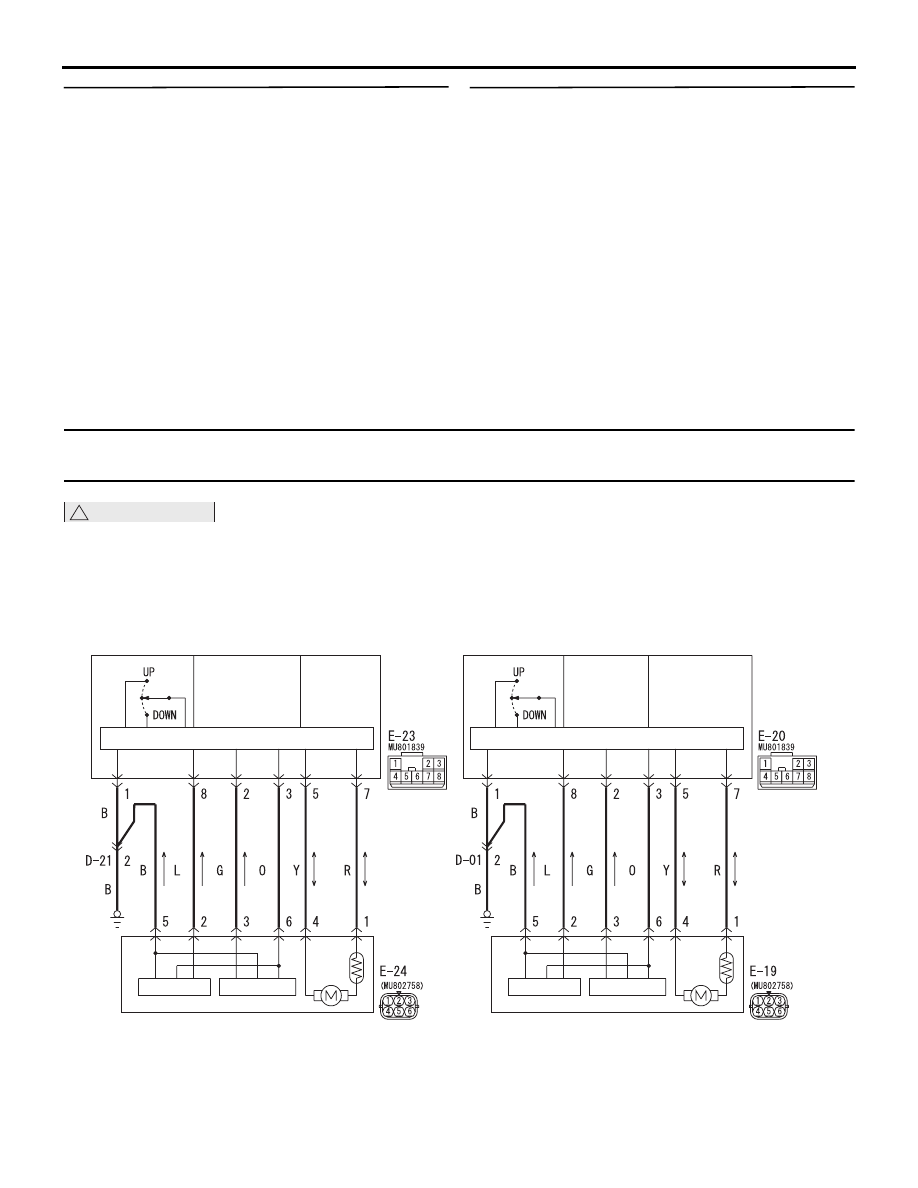

КОД № L0932 Электростеклоподъемник задней левой двери - прерывание сигнала 2
переключателя

!

ОСТОРОЖНО

Прежде чем заменять ECU, следует убедиться
в нормальной работе цепей входного
и выходного сигналов.

AB

Цветовая кодировка проводов

B: Черный     LG: Светло-зеленый     G: Зеленый     L: Синий     W: Белый     Y: Желтый     SB: Голубой

BR: Коричневый     O: Оранжевый     GR: Серый     R: Красный     P: Розовый     V: Фиолетовый

PU: Пурпурный     SI: Серебристый

ВСПОМОГА-

ТЕЛЬНЫЙ

ПЕРЕКЛЮЧА-

ТЕЛЬ ЛЕВОГО

СТЕКЛОПОДЪ-

ЕМНИКА (ЗА-

ДНИЙ: ПРАВЫЙ)

ИС

ИС

ЦП

ИС

ИС

ЦП

ЭЛЕКТРО-

ДВИГАТЕЛЬ

ЭЛЕКТРО-

СТЕКЛО-

ПОДЪЕМНИ-

КА (ЗАДНИЙ:

ПРАВЫЙ)

ЭЛЕКТРО-

ДВИГАТЕЛЬ

ЭЛЕКТРОСТЕ-

КЛОПОДЪ-

ЕМНИКА

(ЗАДНИЙ:

ЛЕВЫЙ)

ВСПОМОГА-

ТЕЛЬНЫЙ

ПЕРЕКЛЮЧА-

ТЕЛЬ ЛЕВОГО

СТЕКЛОПОДЪ-

ЕМНИКА (ЗА-

ДНИЙ: ЛЕВЫЙ)

Цепь электростеклоподъемника (заднего)

AC613316
