ДВЕРЬ

КУЗОВ

42A-41

ШАГ 2. Проверить жгут проводов между
клеммами №№ 8, 9, 12 разъема E-14 главного
переключателя электростеклоподъемников
и клеммами №№ 5, 2, 6 разъема E-13
электродвигателя стеклоподъемника
переднего (левого) окна

• Проверить входную/выходную линию на

наличие обрыва и короткого замыкания.

Q Результаты проверки в норме?

ДА :

Переход к Шагу 3.

НЕТ :

Отремонтировать жгут проводов.

ШАГ 3. Повторная проверка диагностического
кода
Заменить электродвигатель стеклоподъемника
переднего (левого) окна Ещё раз проверьте,
зарегистрирован ли диагностический код.
(1) Сбросить диагностический код.
(2) Переведите переключатель зажигания из

положения «LOCK» (ВЫКЛ) в положение «ON».

(3) Проверьте, зарегистрирован ли

диагностический код.

Q Появляется ли диагностический код?

ДА :

Заменить главный переключатель
электростеклоподъемников.

НЕТ :

Диагностика завершена.

КОД № L0734 Электростеклоподъемник водительской двери - выход стекла за крайнее верхнее
положение

ОСТОРОЖНО

Прежде чем заменять ECU, следует убедиться
в нормальной работе цепей входного
и выходного сигналов.

КОММЕНТАРИИ ОТНОСИТЕЛЬНО
ПРИЗНАКА НЕИСПРАВНОСТИ

Если стекло окна водительской двери переходит
за пределы полностью закрытого положения,
главный переключатель
электростеклоподъемников выдает
диагностический код № L0734. Также, при снятии
или установке стекла окна водительской двери
без отключения подачи питания, главный
переключатель электростеклоподъемников
выдает данный диагностический код.

ВОЗМОЖНЫЕ ПРИЧИНЫ

• Неисправность электродвигателя

стеклоподъемника переднего (левого) окна

• Неисправность главного переключателя

электростеклоподъемников

ПРОЦЕДУРА ДИАГНОСТИКИ

ШАГ 1. Проверить положение полностью
закрытого электростеклоподъемника
(1) Выполнить процедуры запоминания

положения полностью закрытого окна.
См.

Стр.42A-83

(2) Ещё раз проверьте, зарегистрирован ли

диагностический код.
a. Сбросить диагностический код.
b. Переведите переключатель зажигания из

положения «LOCK» (ВЫКЛ) в положение
«ON».

c. Проверьте, зарегистрирован ли

диагностический код.

Q Результаты проверки в норме?

ДА :

Диагностика завершена.

НЕТ :

Переход к Шагу 2.

ШАГ 2. Повторная проверка диагностического
кода
Заменить электродвигатель стеклоподъемника
переднего (левого) окна Ещё раз проверьте,
зарегистрирован ли диагностический код.
(1) Сбросить диагностический код.
(2) Переведите переключатель зажигания из

положения «LOCK» (ВЫКЛ) в положение
«ON».

(3) Проверьте, зарегистрирован ли

диагностический код.

Q Появляется ли диагностический код?

ДА :

Заменить главный переключатель
электростеклоподъемников.

НЕТ :

Диагностика завершена.

ДВЕРЬ

КУЗОВ

42A-42

КОД № L0736 Электростеклоподъемник водительской двери - отказ датчика («масса»)

ОСТОРОЖНО

Прежде чем заменять ECU, следует убедиться
в нормальной работе цепей входного
и выходного сигналов.

ПЕРЕДНИЙ

(ЛЕВЫЙ)

Цветовая кодировка проводов

B: Черный LG: Светло-зеленый G: Зеленый L: Синий W: Белый Y: Желтый SB: Голубой

BR: Коричневый O: Оранжевый GR: Серый R: Красный P: Розовый V: Фиолетовый

PU: Пурпурный SI: Серебристый

ИС

ЭЛЕКТРОДВИГАТЕЛЬ ЭЛЕК-

ТРОСТЕКЛОПОДЪЕМНИКА

(ПЕРЕДНИЙ: ЛЕВЫЙ)

ГЛАВНЫЙ ПЕРЕКЛЮ-

ЧАТЕЛЬ СТЕКЛО-

ПОДЪЕМНИКОВ

ИС

ЦП

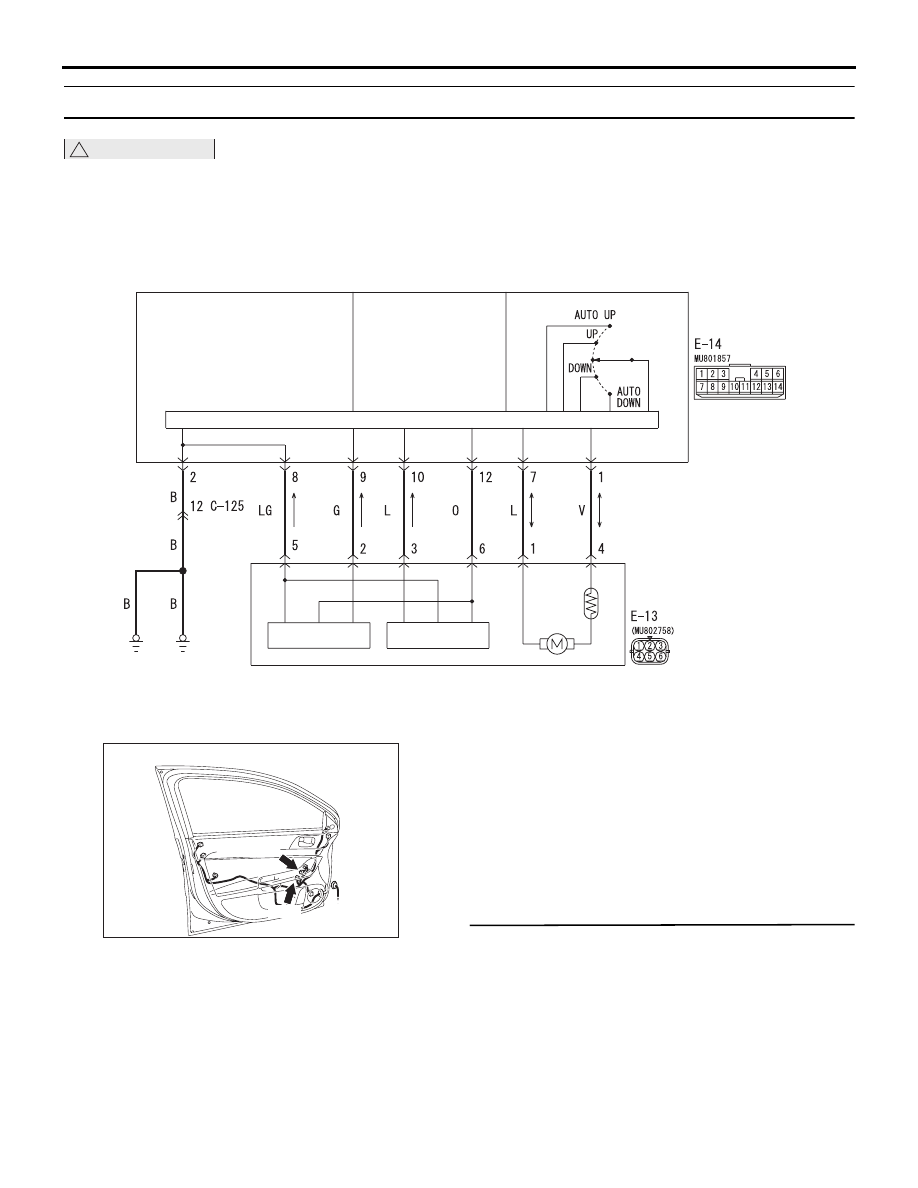

Цепь электростеклоподъемника (передний: левый)

AC613314

E -14

E-13 (GR)

Разъемы: E-13, E-14

AC612730

КОММЕНТАРИИ ОТНОСИТЕЛЬНО
ПРИЗНАКА НЕИСПРАВНОСТИ

Если выявлена неисправность заземления
источника питания датчика электродвигателя
стеклоподъемника переднего (левого) окна,
главный переключатель
электростеклоподъемников выдает
диагностический код № L0736.

ВОЗМОЖНЫЕ ПРИЧИНЫ

• Неисправность электродвигателя

стеклоподъемника переднего (левого) окна

• Неисправность главного переключателя

электростеклоподъемников

• Поврежден жгут проводов или разъемы

ПРОЦЕДУРА ДИАГНОСТИКИ

ШАГ 1. Проверка разъема: Разъем E-14
главного переключателя
электростеклоподъемников, разъем E-13
электродвигателя стеклоподъемника
переднего (левого) окна

Q Результаты проверки в норме?

ДА :

Переход к Шагу 2.

НЕТ :

Отремонтировать неисправный разъем.

ДВЕРЬ

КУЗОВ

42A-43

ШАГ 2. Проверить жгут проводов между
клеммой № 12 разъема E-14 главного
переключателя электростеклоподъемников
и клеммой № 6 разъема E-13
электродвигателя стеклоподъемника
переднего (левого) окна

• Проверить линию электропитания на наличие

обрыва и короткого замыкания.

Q Результаты проверки в норме?

ДА :

Переход к Шагу 3.

НЕТ :

Отремонтировать жгут проводов.

ШАГ 3. Повторная проверка диагностического кода
Заменить электродвигатель стеклоподъемника
переднего (левого) окна Ещё раз проверьте,
зарегистрирован ли диагностический код.
(1) Сбросить диагностический код.
(2) Переведите переключатель зажигания из

положения «LOCK» (ВЫКЛ) в положение «ON».

(3) Проверьте, зарегистрирован ли

диагностический код.

Q Появляется ли диагностический код?

ДА :

Заменить главный переключатель
электростеклоподъемников.

НЕТ :

Диагностика завершена.

КОД № L0740 Электростеклоподъемник водительской двери - 3-кратная защита от заедания

ОСТОРОЖНО

Прежде чем заменять ECU, следует убедиться
в нормальной работе цепей входного
и выходного сигналов.

КОММЕНТАРИИ ОТНОСИТЕЛЬНО
ПРИЗНАКА НЕИСПРАВНОСТИ

Если функция предотвращения защемления
электростеклоподъемников активирована три
раза подряд или более, главный переключатель
электростеклоподъемников выдает
диагностический код № L0740.

ВОЗМОЖНЫЕ ПРИЧИНЫ

• Неисправность электродвигателя

стеклоподъемника переднего (левого) окна

• Неисправность главного переключателя

электростеклоподъемников

• Направляющая стекла неправильно

установлена или искривлена

• Стекло дверного окна неправильно

отрегулировано

• Функция предотвращения защемления

электростеклоподъемников активирована
преднамеренно

ПРОЦЕДУРА ДИАГНОСТИКИ

ШАГ 1. Проверить положение полностью
закрытого электростеклоподъемника
(1) Выполнить процедуры запоминания

положения полностью закрытого окна.
См.

Стр.42A-83

(2) Полностью откройте окно водительской двери.

С помощью главного переключателя
электростеклоподъемников полностью
закройте окно водительской двери,
и убедитесь в том, что стекло окна
водительской двери поднимается, но не
опускается автоматически.

Q Результаты проверки в норме?

ДА :

Переход к Шагу 3.

НЕТ :

См. регулировку неисправного
электростеклоподъемника

Стр.42A-81

Переход к Шагу 2.

ШАГ 2. Проверить установку стекла окна двери
Убедитесь в том, что стекло окна водительской
двери установлено нормально.

Q Появляется ли диагностический код?

ДА :

Переход к Шагу 3.

НЕТ :

См. регулировку стекла окна двери

Стр.42A-80

. Переход к Шагу 3.

положения «LOCK» (ВЫКЛ) в положение «ON».

(3) Проверьте, зарегистрирован ли

диагностический код.

Q Появляется ли диагностический код?

ДА :

Заменить главный переключатель
электростеклоподъемников.

НЕТ :

Диагностика завершена.

ДВЕРЬ

КУЗОВ

42A-44

КОД № L0746 Электростеклоподъемник водительской двери - сбой считывания параметра

КОД № L0750 Электростеклоподъемник водительской двери - сбой считывания положения

ОСТОРОЖНО

Прежде чем заменять ECU, следует убедиться
в нормальной работе цепей входного
и выходного сигналов.

КОММЕНТАРИИ ОТНОСИТЕЛЬНО
ПРИЗНАКА НЕИСПРАВНОСТИ

• Если информация главного переключателя

электростеклоподъемников не считывается,
главный переключатель
электростеклоподъемников выдает
диагностический код № L0746.

• Если невозможно считать положение стекла

окна водительской двери, главный
переключатель электростеклоподъемников
выдает диагностический код № L0750.

ВОЗМОЖНЫЕ ПРИЧИНЫ

• Неисправность главного переключателя

электростеклоподъемников

ПРОЦЕДУРА ДИАГНОСТИКИ

Повторная проверка диагностического кода
Ещё раз проверьте, зарегистрирован ли
диагностический код.
(1) Сбросить диагностический код.
(2) Переведите переключатель зажигания из

положения «LOCK» (ВЫКЛ) в положение «ON».

(3) Проверьте, зарегистрирован ли

диагностический код.

Q Появляется ли диагностический код?

ДА :

Заменить главный переключатель
электростеклоподъемников.

НЕТ :

Диагностика завершена.
