РАБОТА

ETACS-ECU определяет, находится ли рычаг
в положении «P» (Стоянка) или нет,
в соответствии с сигналом положения рычага,
поступающим от ECU вариатора.

КОММЕНТАРИИ ОТНОСИТЕЛЬНО
ПРИЗНАКА НЕИСПРАВНОСТИ

Если двери не разблокируются при перемещении
селектора диапазонов в положение P (Стоянка),
возможно, неисправна входная цепь сигнала
положения рычага или ETACS-ECU. Также
возможно, что функция разблокировки дверей
при установке селектора в положение «Р»
(Стоянка) была отключена функцией настройки.

ВОЗМОЖНЫЕ ПРИЧИНЫ

• Неисправность шины CAN

• Неисправность ETACS-ECU

• Поврежден жгут проводов или разъемы

ПРОЦЕДУРА ДИАГНОСТИКИ

ШАГ 1. Проверка работы функции
центрального отпирания дверей
Убедитесь в том, что центральный замок
работает нормально.

Q Результаты проверки в норме?

ДА :

Переход к Шагу 2.

НЕТ :

См. таблицу признаков неисправности

Стр.42A-25

.

ШАГ 2. Проверить функцию настройки.
Убедитесь в том, что любая из следующих
функций, кроме «отключено», с помощью
функции настройки установлена в значение
«Автоматическое отпирание дверей при
установке рычага в положение P».

• Всегда включено

• Электростеклоподъемник разблокирован

Q Результаты проверки в норме?

ДА :

Переход к Шагу 3.

НЕТ :

С помощью функции настройки
установите любую из следующих
функций, кроме «отключено», в значение
«Автоматическое отпирание дверей при
установке рычага в положение P»
(см.

Стр.42A-85

).

ШАГ 3. Диагностика шины CAN с помощью
M.U.T.-III
Диагностика шины CAN проводится с помощью
M.U.T.-III.

Q Шина CAN исправна?

ДА :

Переход к Шагу 4.

НЕТ :

Отремонтировать шину CAN
(см. ГРУППА 54С

− Поиск и устранение

неисправностей

Стр.54C-18

).

ШАГ 4. Проверить диагностический код
M.U.T.-III других систем
Проверить, выдает ли вариатор диагностический
код.

Q Появляется ли диагностический код?

ДА :

Выполнить диагностику вариатора
(см. ГРУППА 23А

− Поиск и устранение

неисправностей

Стр.23A-17

).

НЕТ :

Переход к Шагу 5.

ШАГ 5. Перезапустить систему.
Убедитесь в том, что при перемещении селектора
диапазонов в положение P двери отпираются.

Q Результаты проверки в норме?

ДА :

Перемежающаяся неисправность
(см. ГРУППА 00

− Как использовать

пункты меню сервиса для поиска
неисправностей/проверки - Как
устранять перемежающиеся
неисправности

Стр.00-15

).

НЕТ :

Заменить ETACS-ECU.

ДВЕРЬ

КУЗОВ

42A-38

ПОСЛЕДОВАТЕЛЬНОСТЬ АНАЛИЗА
ДИАГНОСТИЧЕСКИХ КОДОВ
НЕИСПРАВНОСТЕЙ <ОКНО С
ЭЛЕКТРОСТЕКЛОПОДЪЕМНИКОМ>

КОД № L0730 Электростеклоподъемник водительской двери - прерывание сигнала 1
переключателя

!

ОСТОРОЖНО

Прежде чем заменять ECU, следует убедиться
в нормальной работе цепей входного
и выходного сигналов.

AB

ПЕРЕДНИЙ

(ЛЕВЫЙ)

Цветовая кодировка проводов

B: Черный     LG: Светло-зеленый     G: Зеленый     L: Синий     W: Белый     Y: Желтый     SB: Голубой

BR: Коричневый     O: Оранжевый     GR: Серый     R: Красный     P: Розовый     V: Фиолетовый

PU: Пурпурный     SI: Серебристый

ИС

ЭЛЕКТРОДВИГАТЕЛЬ ЭЛЕК-

ТРОСТЕКЛОПОДЪЕМНИКА

(ПЕРЕДНИЙ: ЛЕВЫЙ)

ГЛАВНЫЙ ПЕРЕКЛЮ-

ЧАТЕЛЬ СТЕКЛО-

ПОДЪЕМНИКОВ

ИС

ЦП

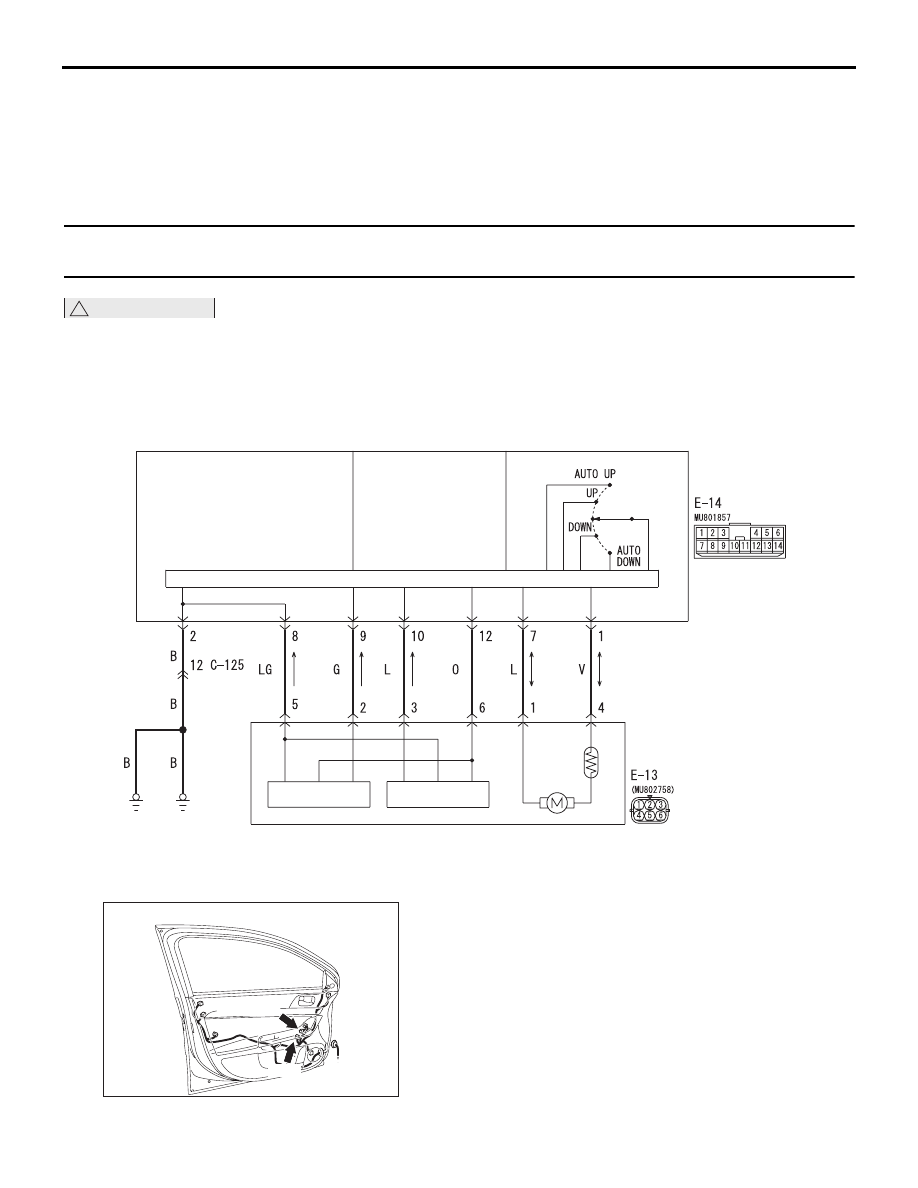

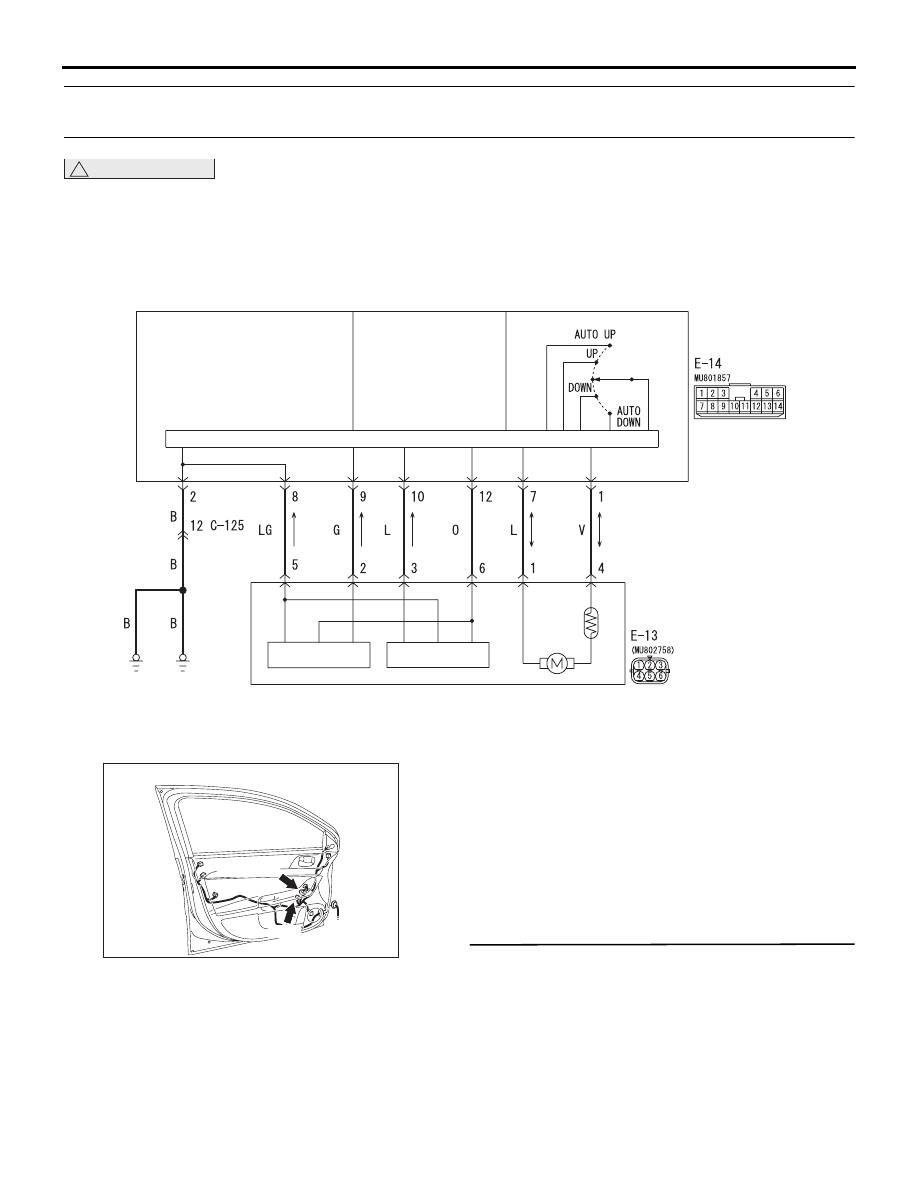

Цепь электростеклоподъемника (передний: левый)

AC613314

E -14

E-13 (GR)

AL

Разъемы: E-13, E-14

AC612730

КОММЕНТАРИИ ОТНОСИТЕЛЬНО
ПРИЗНАКА НЕИСПРАВНОСТИ

Если отсутствует импульс 1 от электродвигателя
стеклоподъемника переднего (левого) окна,
главный переключатель
электростеклоподъемников выдает
диагностический код № L0730.

ВОЗМОЖНЫЕ ПРИЧИНЫ

• Неисправность электродвигателя

стеклоподъемника переднего (левого) окна

ДВЕРЬ

КУЗОВ

42A-39

• Неисправность главного переключателя

электростеклоподъемников

• Поврежден жгут проводов или разъемы

ПРОЦЕДУРА ДИАГНОСТИКИ

ШАГ 1. Проверка разъема: Разъем E-14
главного переключателя
электростеклоподъемников, разъем E-13
электродвигателя стеклоподъемника
переднего (левого) окна

Q Результаты проверки в норме?

ДА :

Переход к Шагу 2.

НЕТ :

Отремонтировать неисправный разъем.

ШАГ 2. Проверить жгут проводов между
клеммами №№ 8, 10, 12 разъема E-14 главного
переключателя электростеклоподъемников
и клеммами №№ 5, 3, 6 разъема E-13
электродвигателя стеклоподъемника
переднего (левого) окна

• Проверить входную/выходную линию на

наличие обрыва и короткого замыкания.

Q Результаты проверки в норме?

ДА :

Переход к Шагу 3.

НЕТ :

Отремонтировать жгут проводов.

ШАГ 3. Повторная проверка диагностического
кода
Заменить электродвигатель стеклоподъемника
переднего (левого) окна Ещё раз проверьте,
зарегистрирован ли диагностический код.
(1) Сбросить диагностический код.
(2) Переведите переключатель зажигания из

положения «LOCK» (ВЫКЛ) в положение «ON».

(3) Проверьте, зарегистрирован ли

диагностический код.

Q Появляется ли диагностический код?

ДА :

Заменить главный переключатель
электростеклоподъемников.

НЕТ :

Диагностика завершена.

ДВЕРЬ

КУЗОВ

42A-40

КОД № L0732 Электростеклоподъемник водительской двери - прерывание сигнала 2
переключателя

!

ОСТОРОЖНО

Прежде чем заменять ECU, следует убедиться
в нормальной работе цепей входного
и выходного сигналов.

AB

ПЕРЕДНИЙ

(ЛЕВЫЙ)

Цветовая кодировка проводов

B: Черный     LG: Светло-зеленый     G: Зеленый     L: Синий     W: Белый     Y: Желтый     SB: Голубой

BR: Коричневый     O: Оранжевый     GR: Серый     R: Красный     P: Розовый     V: Фиолетовый

PU: Пурпурный     SI: Серебристый

ИС

ЭЛЕКТРОДВИГАТЕЛЬ ЭЛЕК-

ТРОСТЕКЛОПОДЪЕМНИКА

(ПЕРЕДНИЙ: ЛЕВЫЙ)

ГЛАВНЫЙ ПЕРЕКЛЮ-

ЧАТЕЛЬ СТЕКЛО-

ПОДЪЕМНИКОВ

ИС

ЦП

Цепь электростеклоподъемника (передний: левый)

AC613314

E -14

E-13 (GR)

AL

Разъемы: E-13, E-14

AC612730

КОММЕНТАРИИ ОТНОСИТЕЛЬНО
ПРИЗНАКА НЕИСПРАВНОСТИ

Если отсутствует импульс 2 от электродвигателя
стеклоподъемника переднего (левого) окна,
главный переключатель
электростеклоподъемников выдает
диагностический код № L0732.

ВОЗМОЖНЫЕ ПРИЧИНЫ

• Неисправность электродвигателя

стеклоподъемника переднего (левого) окна

• Неисправность главного переключателя

электростеклоподъемников

• Поврежден жгут проводов или разъемы

ПРОЦЕДУРА ДИАГНОСТИКИ

ШАГ 1. Проверка разъема: Разъем E-14
главного переключателя
электростеклоподъемников, разъем E-13
электродвигателя стеклоподъемника
переднего (левого) окна

Q Результаты проверки в норме?

ДА :

Переход к Шагу 2.

НЕТ :

Отремонтировать неисправный разъем.
