Mitsubishi Lancer X. Руководство - часть 709

ГЛАВНЫЙ ПЕРЕКЛЮ-

ЧАТЕЛЬ СТЕКЛО-

ПОДЪЕМНИКОВ

Цветовая кодировка проводов

B: Черный     LG: Светло-зеленый     G: Зеленый     L: Синий     W: Белый     Y: Желтый     SB: Голубой

BR: Коричневый     O: Оранжевый     GR: Серый     R: Красный     P: Розовый     V: Фиолетовый

PU: Пурпурный     SI: Серебристый

AD

· ПРИВОД ЗАМКА ПЕРЕДНЕЙ ДВЕРИ

· ПРИВОД ЗАМКА ЗАДНЕЙ ДВЕРИ

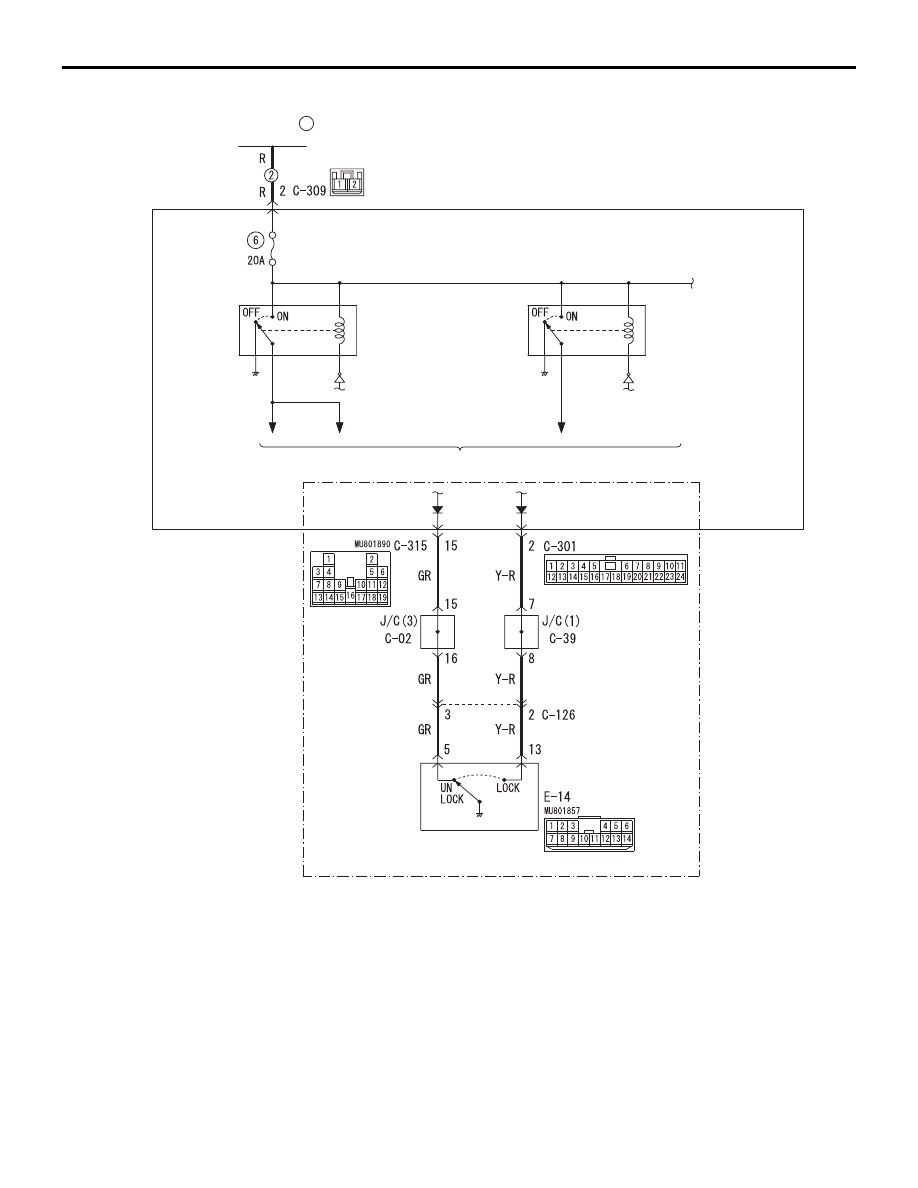

Цепь питания центрального замка

РЕЛЕ

ОТПИРАНИЯ

ДВЕРИ

РЕЛЕ

ЗАПИРАНИЯ

ДВЕРИ

37

ПЛАВКАЯ

ПЕРЕМЫЧКА

ETACS-ECU

AC613242

ДВЕРЬ

КУЗОВ

42A-29

C-126 (BR)

C-23

C-02

EG

Разъемы: C-02, C-39, C-126

AC612705

ETACS-ECU

C-309 (B)

C-315

C-301

Разъемы: C-301, C-309, C-315

CD

AC608152

AJ

Разъем: E  -14

AC612730

ДВЕРЬ

КУЗОВ

42A-30

РАБОТА

При изменении входных сигналов, поступающих
от привода замка передней двери (со стороны
водителя) ETACS-ECU активирует приводы
замков всех дверей для блокировки или
разблокировки всех дверей.

КОММЕНТАРИИ ОТНОСИТЕЛЬНО
ПРИЗНАКА НЕИСПРАВНОСТИ

Если центральный замок не работает, возможно,
неисправен привод замка передней двери (со
стороны водителя) или ETACS-ECU.

ВОЗМОЖНЫЕ ПРИЧИНЫ

• Неисправность привода замка передней

двери (со стороны водителя)

• Неисправность главного переключателя

электростеклоподъемников (центрального
выключателя блокировки дверей)

• Неисправность ETACS-ECU

• Поврежден жгут проводов или разъемы

ПРОЦЕДУРА ДИАГНОСТИКИ

Шаг 1. Диагностический код M.U.T.-III
Проверить, выдает ли ETACS-ECU
диагностический код.

Q Появляется ли диагностический код?

ДА :

См. ГРУППА 54А

− Поиск и устранение

неисправностей

Стр.54A-296

.

НЕТ :

Переход к Шагу 2.

ШАГ 2. Перечень данных M.U.T.-III
Проверить сигналы, связанные с работой
центрального замка.

Элемент
№:

Наименование
элемента

Нормальные
условия

270

Кнопка запирания
водительской
двери

Не
разблокировать

→

Заблокировать

271

Кнопка отпирания
водительской
двери

Не
разблокировать

→

Разблокировать

НОРМА: Нормальные состояния
отображаются для всех элементов.

Q Результаты проверки в норме?

ДА :

Переход к Шагу 3.

НЕТ :

См. ГРУППА 54A

− Процедура

выявления 4 «Не поступает сигнал от
привода замка передней двери (со
стороны водителя)

Стр.54A-328

».

ШАГ 3. Проверка разъема: Разъем ETACS-ECU
C-309

Q Результаты проверки в норме?

ДА :

Переход к Шагу 4.

НЕТ :

Отремонтировать неисправный разъем.

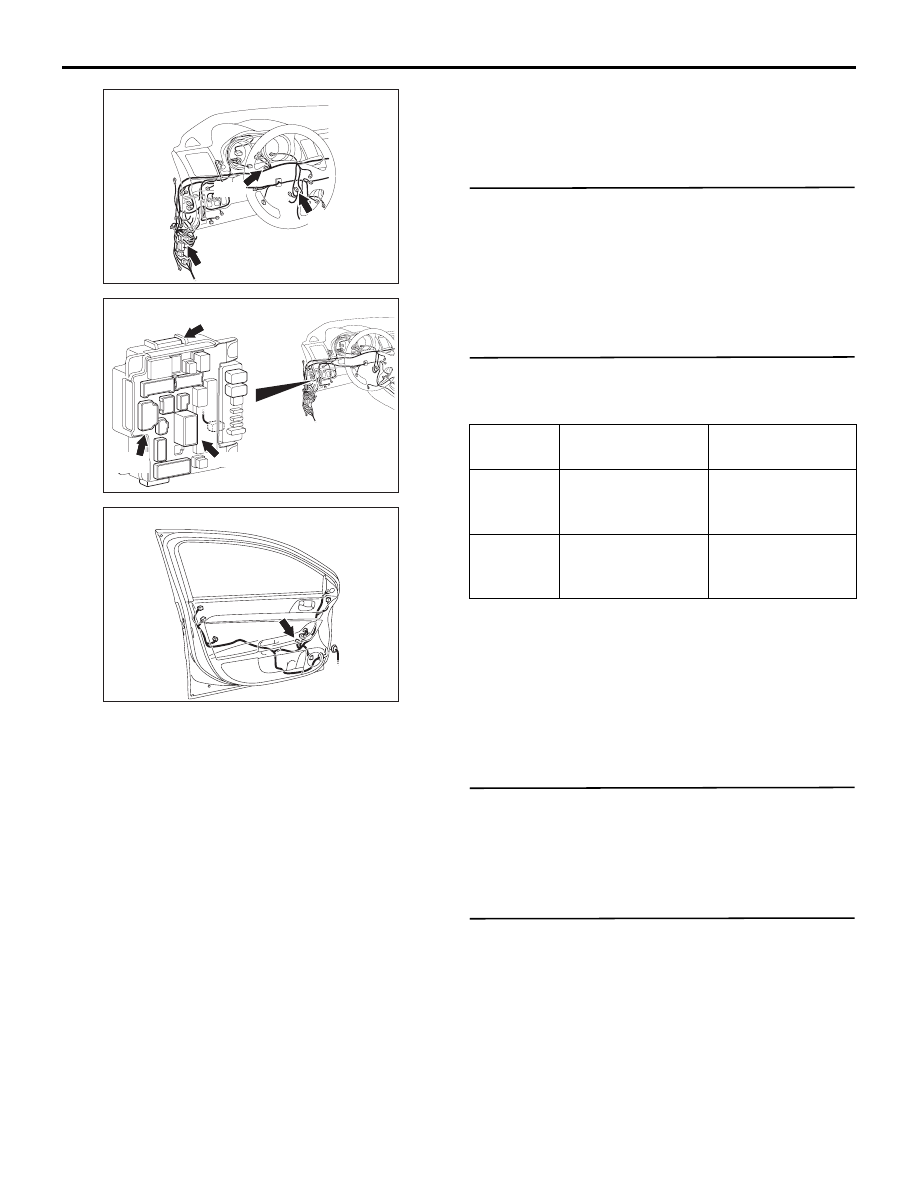

ШАГ 4. Проверить жгут проводов между
клеммой № 2 разъема C-309 ETACS-ECU
и плавкой перемычкой (37).

• Проверить линию электропитания на наличие

обрыва и короткого замыкания.

Q Результаты проверки в норме?

ДА :

Переход к Шагу 5.

НЕТ :

Отремонтировать жгут проводов.

ДВЕРЬ

КУЗОВ

42A-31

ШАГ 5. Проверка разъема: Разъем главного
переключателя электростеклоподъемника
E-14

Q Результаты проверки в норме?

ДА :

Переход к Шагу 6.

НЕТ :

Отремонтировать неисправный разъем.

ШАГ 6. Проверка главного переключателя
электростеклоподъемников
Убедитесь в том, что центральный выключатель
блокировки дверей находится в хорошем
состоянии. См. ГРУППА 42A

− Дверная ручка

и защелка

Стр.42A-97

.

Q Результаты проверки в норме?

ДА :

Переход к Шагу 7.

НЕТ :

Заменить главный переключатель
электростеклоподъемников.

ШАГ 7. Проверка разъема: Разъем ETACS-ECU
C-301, C-315

Q Результаты проверки в норме?

ДА :

Переход к Шагу 8.

НЕТ :

Отремонтировать неисправный разъем.

ШАГ 8. Проверить жгут проводов между
клеммой № 2 разъема ETACS-ECU C-301
и клеммой № 13 разъема главного
электростеклоподъемников E-14, между
клеммой №15 разъема ETACS-ECU C-315
и клеммой № 5 разъема главного
переключателя электростеклоподъемников
E-14
ПРИМЕЧАНИЕ: Перед осмотром жгута
проводов проверьте соединитель C-02 (3),
соединитель C-39, промежуточный разъем
C-126, при необходимости отремонтируйте.

• Проверить входную/выходную линию на

наличие обрыва.

Q Результаты проверки в норме?

ДА :

Переход к Шагу 9.

НЕТ :

Отремонтировать жгут проводов.

ШАГ 9. Перезапустить систему.
Убедитесь в том, что центральный замок
работает нормально.

Q Результаты проверки в норме?

ДА :

Перемежающаяся неисправность
(см. ГРУППА 00

− Как использовать

пункты меню сервиса для поиска
неисправностей/проверки - Как
устранять перемежающиеся
неисправности

Стр.00-15

).

НЕТ :

Заменить ETACS-ECU.

ДВЕРЬ

КУЗОВ

42A-32

ПРОЦЕДУРА ВЫЯВЛЕНИЯ 2: Невозможно открыть или закрыть двери с помощью центрального
замка.

Цветовая кодировка проводов

B: Черный     LG: Светло-зеленый     G: Зеленый     L: Синий     W: Белый     Y: Желтый     SB: Голубой

BR: Коричневый     O: Оранжевый     GR: Серый     R: Красный     P: Розовый     V: Фиолетовый

PU: Пурпурный     SI: Серебристый

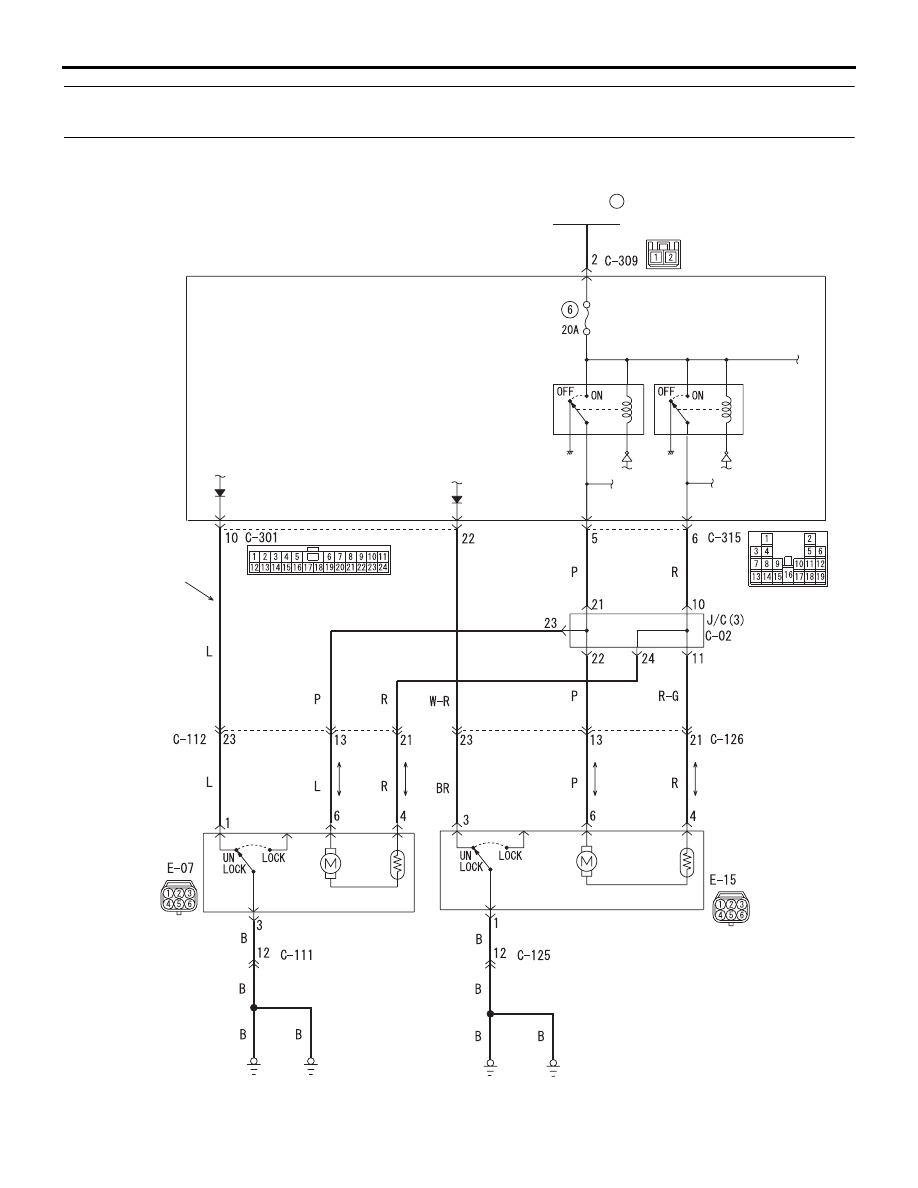

Цепь центрального замка (передняя)

AB

<АВТОМОБИЛИ

С KOS>

ПРИВОД

ЗАМКА

ПРАВОЙ

ПЕРЕДНЕЙ

ДВЕРИ

РЕЛЕ

ОТПИРАНИЯ

ДВЕРИ

РЕЛЕ ЗА-

ПИРАНИЯ

ДВЕРИ

37

ПЛАВКАЯ

ПЕРЕМЫЧКА

ПРИВОД ЗАМКА

ЛЕВОЙ ПЕРЕДНЕЙ

ДВЕРИ

ETACS-ECU

AC700487
