Металлокерамическая линия

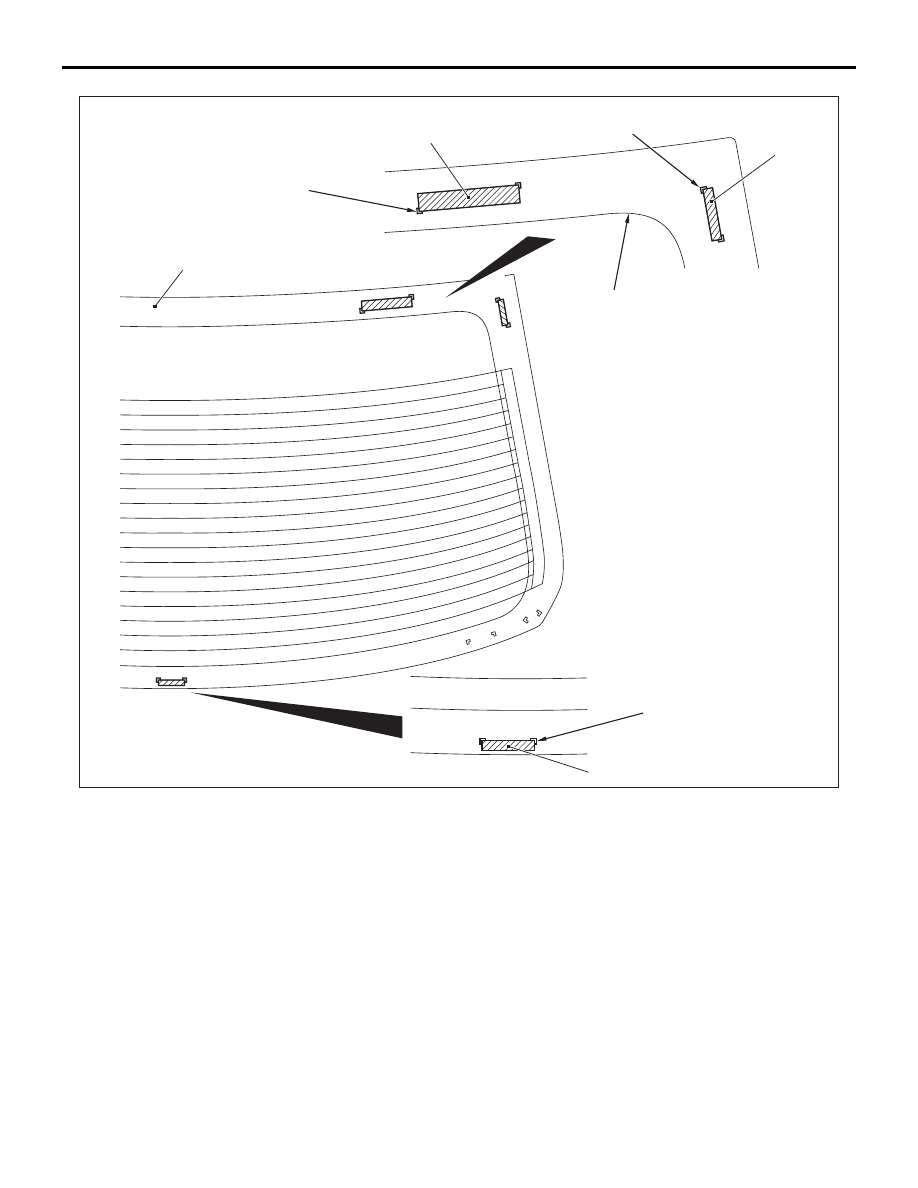

Место установки крепления, вставки и упора стекла

Вставка

Заднее стекло

Совместите край упора стекла

с отметкой на стекле заднего окна

Совместите край вставки стекла

с отметкой на стекле заднего окна

Совместите край вставки стекла

с отметкой на стекле заднего окна

Упор стекла

AC

AC609639

AC609642

AC609002

AC609003

AC609005

Вставка

СТЕКЛО ДВЕРИ

КУЗОВ

42A-21

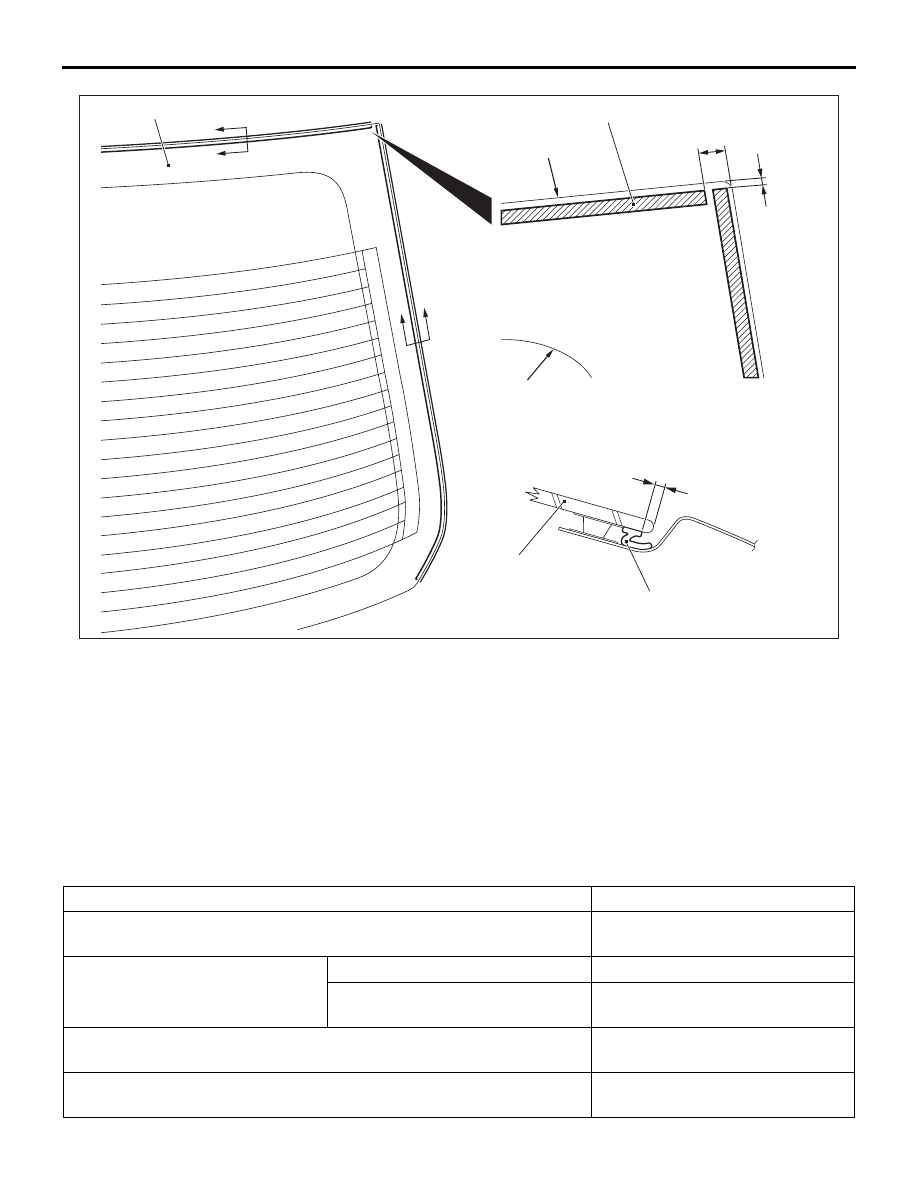

2. Установите крепежную деталь, установочную

шайбу заднего стекла и упор стекла
в указанные положения, чтобы заднее стекло
не сместилось и чтобы внутри него не
образовались изогнутые участки поверхности.

Заднее стекло

Край стекла

Металлокерамическая линия

Прокладка заднего стекла

Прокладка заднего стекла

Заднее стекло

2,5 ± 1,0

2,6 ± 1,0

10,4 ± 1,0

Разрез А – А

Ед. измерения: мм

A

A

A

A

AB

AC609640

AC608863

AC608862

AC609001

ДВЕРЬ

КУЗОВ

42A-22

3. Установите верхний и боковой молдинги

заднего стекла.

>>B<<УСТАНОВКА ЗАДНЕГО СТЕКЛА

1. Нанесите грунтовку и герметик.

2. Установите заднее стекло, выполняя те же

операции, что и при установке ветрового
стекла (см.

Стр.42A-14

).

ДВЕРЬ

СЕРВИСНЫЕ СПЕЦИФИКАЦИИ

M1423000300477

Элемент

Стандартное значение

Ход внутренней кнопки блокировки двери в мм



[Требуемое значение: мм]

13,7

− 15,0 [14,7]

Свободный ход внутренней
ручки двери в мм



[Требуемое значение: мм]

Со стороны водителя

10,0

− 23,7 [17,0]

На всех других дверях, кроме
двери водителя

5,0

− 18,7 [12,0]

Свободный ход внешней ручки двери в мм



[Требуемое значение: мм]

0,3

− 5,0 [2,4]

Рабочий ток электростеклоподъемника, A

7

± 1 [Напряжение питания

14,5

± 0,5 В при 25°C]

ДВЕРЬ

КУЗОВ

42A-23

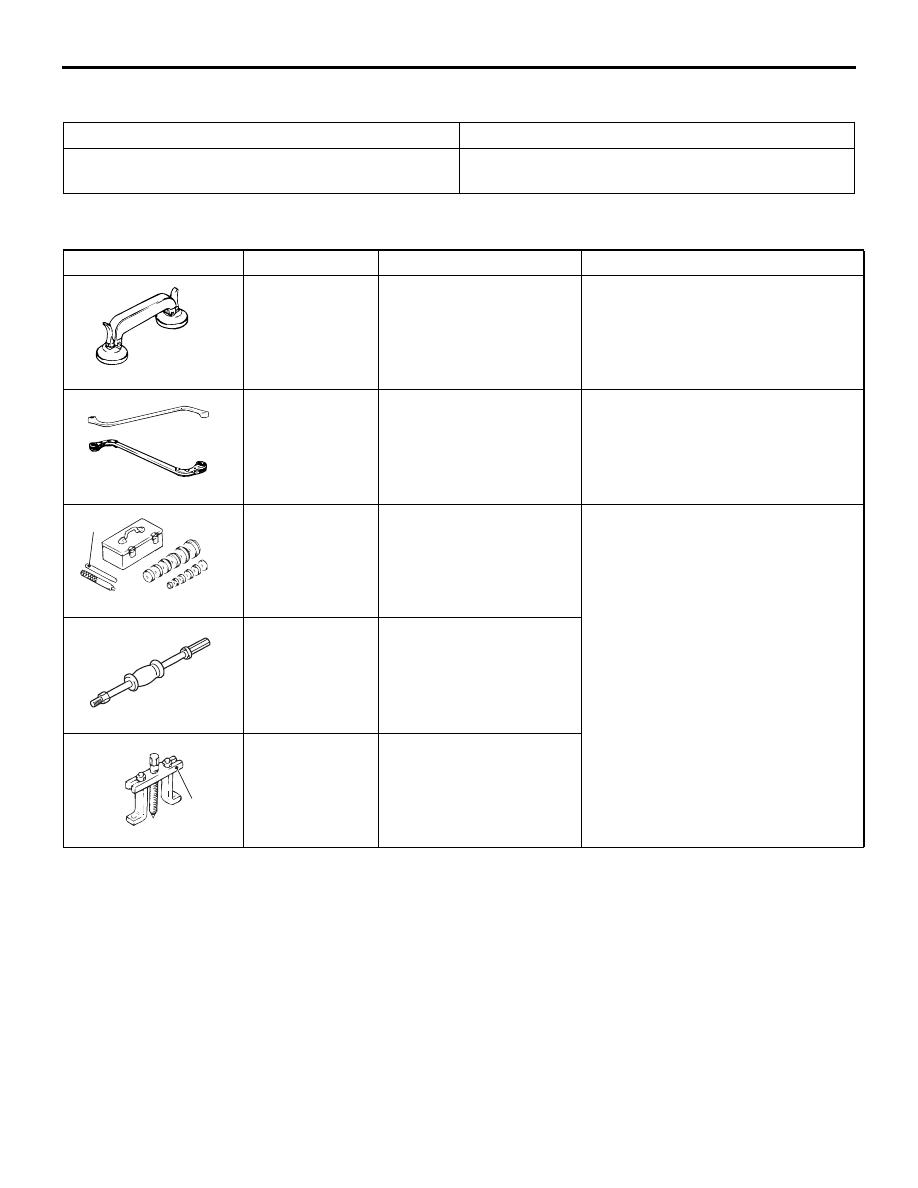

ГЕРМЕТИК

M1423000500211

Элемент

Спецификация

Водонепроницаемая пленка на двери

Инвентарный номер по каталогу 3M ATD 8633 или
эквивалент

СПЕЦИАЛЬНЫЕ ИНСТРУМЕНТЫ

M1423000600951

Инструмент

№

Наименование

Применение

MB990480

MB990480

Стеклодержатель

Снятие регулятора
электростеклоподъемника и узла
электромотора

MB990900

MB990900 или
MB991164

Ключ для регулировки
дверных петель

Регулировка двери

a

AH

MB990925

MB990925

a. MB990939

Комплект для установки
подшипников
и масляного уплотнения

a. Латунный стержень

Регулировка защелки двери

MB990211

MB990211

Ударный выталкиватель

AH

a

MB990241

MB990241

a. MB990243

Съемник полуоси

a. Съемник корпуса

НЕ ИСПОЛЬЗОВАТЬ

f

e

d

c

b

a

MB991825

MB991827

MB991824

MB991911

MB991955

MB991826

MB991910

ДВЕРЬ

КУЗОВ

42A-24

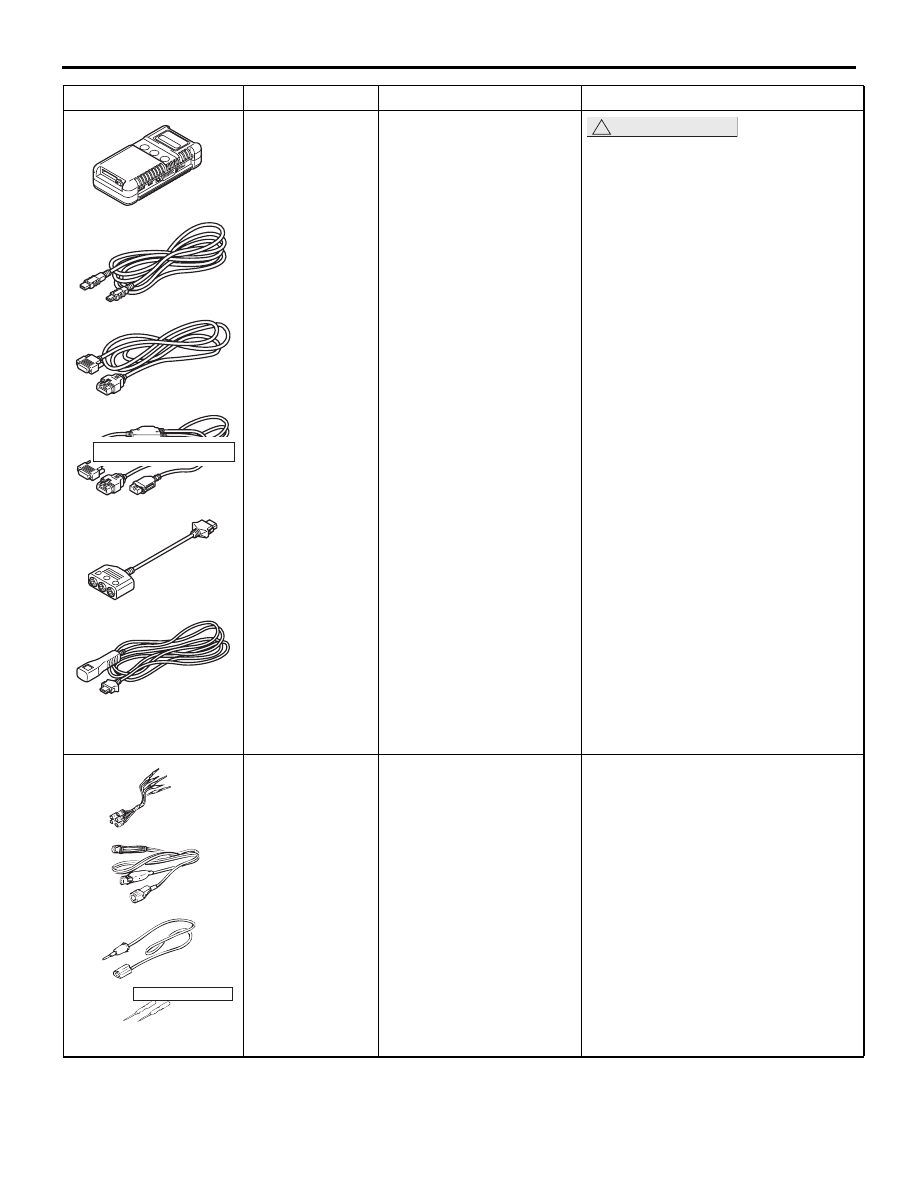

MB991955

a. MB991824
b. MB991827
c. MB991910
d. MB991911
e. MB991825
f. MB991826

Подузел M.U.T.-III

a. Интерфейс связи

транспортного
средства (V.C.I.)

b. Кабель USB M.U.T.-III
c. Основной жгут

проводов M.U.T.-III А
(для автомобилей
с коммуникационной
шиной CAN)

d. Основной жгут

проводов M.U.T.-III В
(для автомобилей без
коммуникационной
шины CAN)

e. Адаптер для

проведения
измерений M.U.T.-III

f. Жгут проводов для

запуска M.U.T.-III

!

ОСТОРОЖНО

В автомобилях
с коммуникационной шиной CAN
для передачи условной
скорости автомобиля
используйте основной жгут
проводов M.U.T.-III А. Если
подсоединить основной жгут
проводов B системы M.U.T.-III,
обмен данными по шине CAN не
будет работать должным
образом.
Проверка ETACS-ECU
(диагностический код, сервисные
данные)

BA

b

c

d

a

MB991223

НЕ ИСПОЛЬЗОВАТЬ

MB991223

a. MB991219
b. MB991220
c. MB991221
d. MB991222

Комплект жгутов
проводов

a. Проверьте жгут
b. Жгут светодиода
c. Адаптер жгута

светодиода

d. Щуп

Проверка целостности и замер
напряжения в жгуте
электропроводки или на разъеме

a. Для проверки давления

контактов разъёма

b. Для проверки цепи

электропитания

c. Для проверки цепи

электропитания

d. Для подключения тестера

с локальным питанием

Инструмент

№

Наименование

Применение
