 мм

:

Ед. измерения

Упор стекла

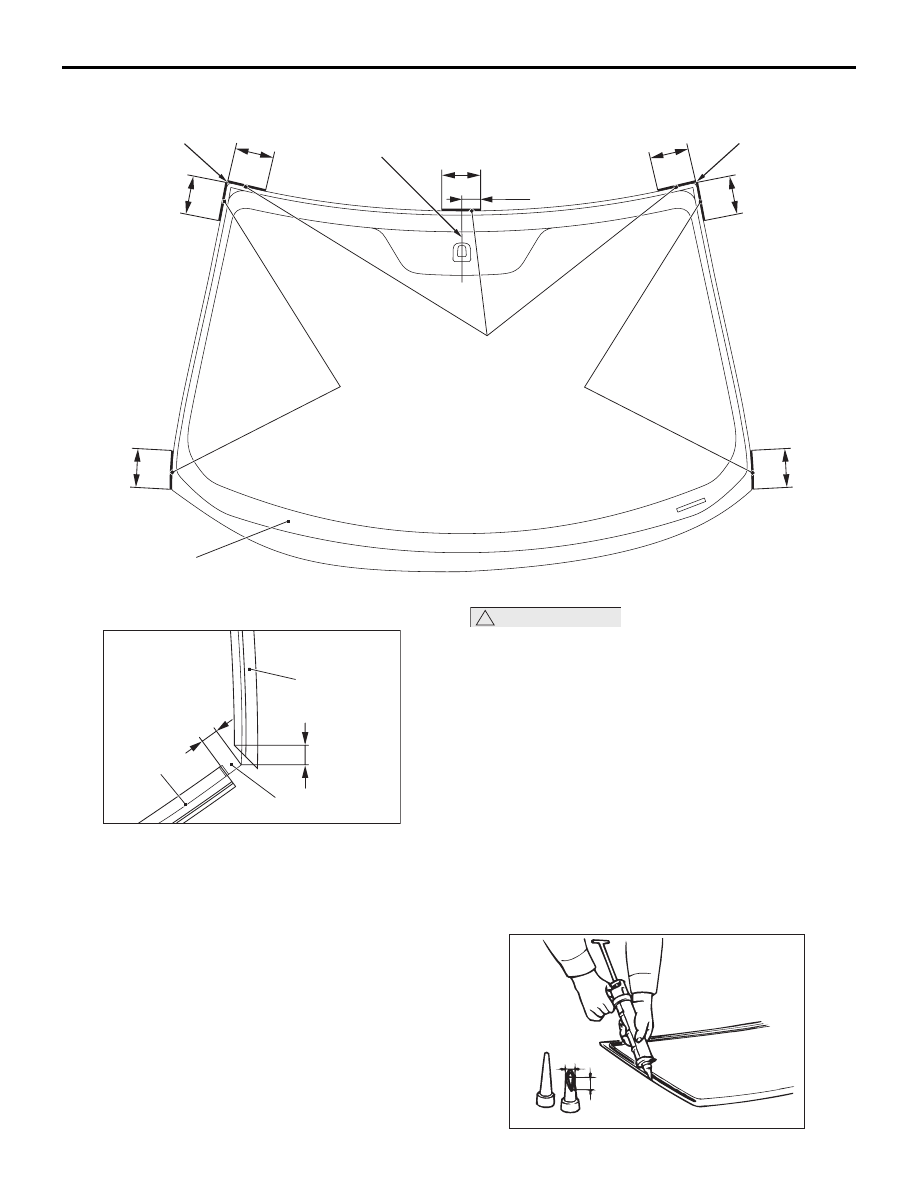

Место установки вставки ветрового стекла и упора стекла

Совместите край упора стекла с

выемкой в керамическом слое.

Край ветрового стекла

Линия уплотнения

Совместите край вставки ветрового

стекла с отметкой линии уплотнения.

Ветровое стекло

Установочная шайба ветрового стекла B

Установочная шайба ветрового стекла A

Линия уплотнения

Край ветрового стекла

14.7

16

20

AC

AC608859

AC609365

AC608858

AC608856

Совместите край вставки

ветрового стекла

с отметкой линии

уплотнения.

СТЕКЛО ДВЕРИ

КУЗОВ

42A-17

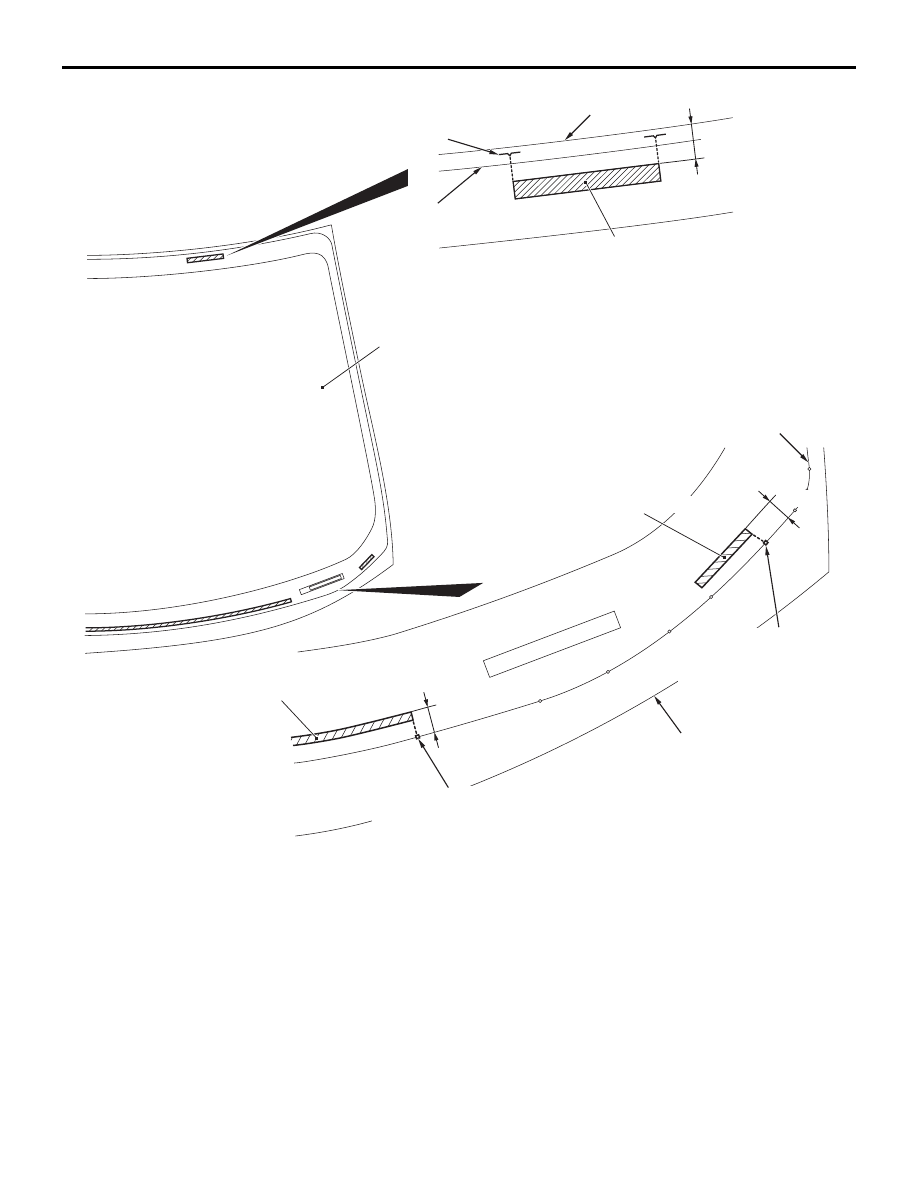

2. Установите установочную шайбу ветрового

стекла и упоры стекла в указанные положения,
чтобы ветровое стекло не сместилось и чтобы
внутри него не образовались изогнутые
участки поверхности.

Клейкая лента

Клейкая лента

50

Угол

Угол

Осевая линия

автомобиля

Клейкая лента

Ветровое стекло

100

100

100

100

100

100

100

AB

Ед. измерения: мм

Мето установки клейкой ленты

AC608860

СТЕКЛО ДВЕРИ

КУЗОВ

42A-18

3. Обклейте ветровое стекло клейкой лентой.

Ветровое стекло

Держатель

отделки

передней

панели

Молдинг

ветрового

стекла

8,8 ± 2,0

10 ± 2,0

Ед. измерения: мм

AB

AC608857

4. Установите на ветровое стекло молдинг

и держатель отделки передней панели.

>>B<<УСТАНОВКА ВЕТРОВОГО
СТЕКЛА

1. При замене ветрового стекла приложите

ветровое стекло к кузову и поставьте
установочную метку на ветровом стекле и на
кузове.

!

ОСТОРОЖНО

• Грунтовка усиливает действие герметика,

поэтому обязательно нанесите ее. Однако
не следует наносить слишком толстый
слой, поскольку это ослабит действие
герметика.

• Не прикасайтесь к обработанной

поверхности.

• Запрещается наносить грунтовку на

оставшийся герметик. Действие герметика
может быть ослаблено.

2. Смочите губку в грунтовке и равномерно

нанесите ее на ветровое стекло и кузов
в указанных местах.

3. После нанесения грунтовки дайте ей

просохнуть в течение 3 минут.

AC

15 мм

10 мм

ACX00480

СТЕКЛО ДВЕРИ

КУЗОВ

42A-19

4. Заполните пистолет герметиком. Затем

равномерно нанесите герметик на ветровое
стекло через 30 минут после нанесения
грунтовки.
ПРИМЕЧАНИЕ: Чтобы упростить процедуру
нанесения герметика, срежьте наконечник
форсунки пистолета в виде буквы V.

5. После нанесения герметика совместите

установочные метки на ветровом стеке
и кузове, после чего мягко прижмите ветровое
стекло, чтобы установить его на место.

6. С помощью шпателя или аналогичного

инструмента удалите лишний герметик. Затем
очистите поверхность уайт-спиртом. Оставьте
автомобиль в неподвижном состоянии до тех
пор, пока герметик не затвердеет. (См. Время
ожидания после выполнения операции

Стр.42A-12

).

!

ОСТОРОЖНО

• Заведите автомобиль и начните движение,

соблюдая осторожность.

• При проверке на предмет пропускания

воды запрещается зажимать конец шланга
для усиления водяной струи.

7. Подождите 30 минут или более, затем

выполните проверку на предмет протекания
воды.

ЗАДНЕЕ СТЕКЛО

СНЯТИЕ И УСТАНОВКА

M1422001600263

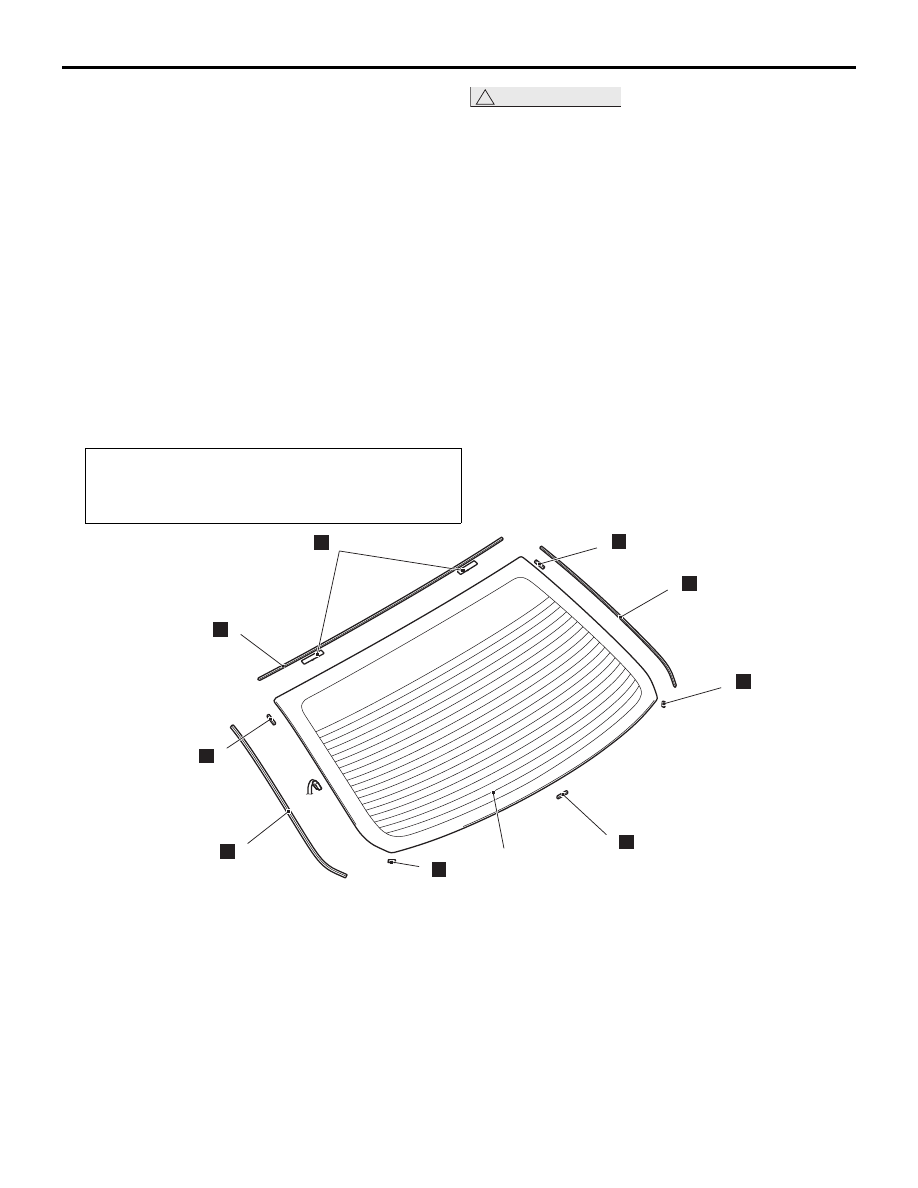

Операции до Демонтажа и после установки
• Снятие и установка облицовки задней стойки

и облицовки задней полки (см. ГРУППА 52A

−

Облицовка салона

Стр.52A-11

).

AC607385AB

N

N

N

N

1

2

N

2

3

4

5

N

5

N

5

N

6

N

6

AB

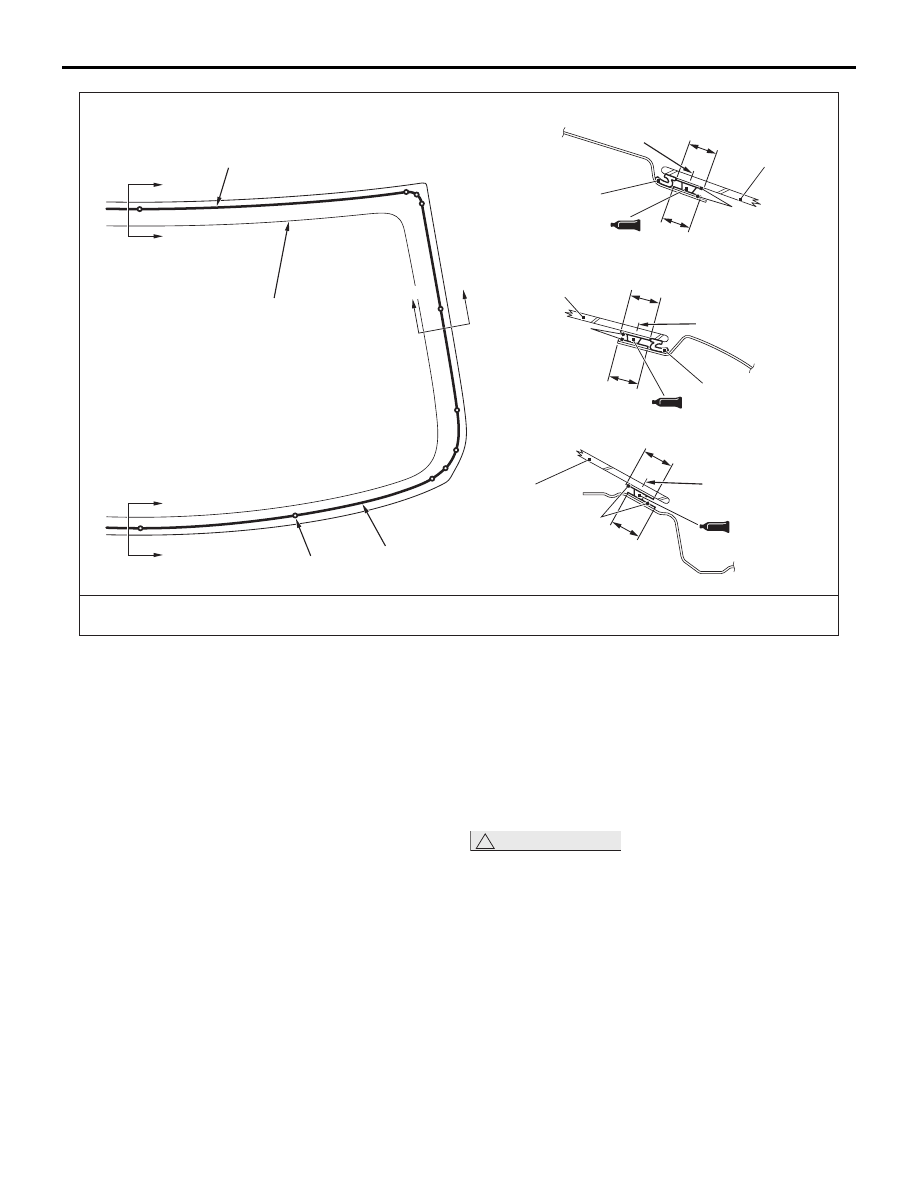

Клей: номер по каталогу 3M ATD 8609 Super Fast Urethane и номер по каталогу 3M ATD 8608 Super Fast
Urethane Primer или аналог

Центр линии

уплотнения

Грунтовка

Разрез С – С

1

Центр линии

уплотнения

Грунтовка

Разрез B – B

1

15

15

15

15

2

Центр линии

уплотнения

Грунтовка

Отметка

Линия уплотнения

Металлокерамическая линия

Нанесите грунтовку и клей вдоль воображаемой линии

(линии уплотнения) между отметками

Разрез А – А

Ед. измерения: мм

B

B

C

C

A

A

3

14,5

14,5

1

AB

AC613173

AC608742

AC608741

AC608740

AC607386

Последовательность
демонтажа

Разъем жгута

<<

A

>>

>>

B

<<

1.

Заднее стекло

>>

A

<<

2.

Боковая прокладка заднего
стекла

>>

A

<<

3.

Верхняя прокладка заднего
стекла

>>

A

<<

4.

Упор стекла

>>

A

<<

5.

Установочная шайба заднего
стекла

>>

A

<<

6.

Крепежная деталь

СТЕКЛО ДВЕРИ

КУЗОВ

42A-20

ТОЧКА ОБСЛУЖИВАНИЯ ПРИ
ДЕМОНТАЖЕ
<<A>> СНЯТИЕ ЗАДНЕГО СТЕКЛА

Чтобы снять заднее стекло, выполните ту же
процедуру, что и при снятии ветрового стекла.
(См.

Стр.42A-14

.)

ПРИМЕЧАНИЕ: С помощью рой проволоки
снимите стекло двери багажного отделения.

ТОЧКИ ОБСЛУЖИВАНИЯ ПРИ МОНТАЖЕ
>>A<< УСТАНОВКА КРЕПЕЖНОЙ
ДЕТАЛИ/УСТАНОВОЧНОЙ ШАЙБЫ
ЗАДНЕГО СТЕКЛА/УПОРА
СТЕКЛА/ВЕРХНЕЙ ПРОКЛАДКИ
ЗАДНЕГО СТЕКЛА/БОКОВОЙ
ПРОКЛАДКИ ЗАДНЕГО СТЕКЛА

!

ОСТОРОЖНО

Прежде чем приступить к выполнению
следующей операции, дайте обезжиренным
деталям просохнуть в течение 3 минут. Не
прикасайтесь к обработанной поверхности.
1. Для обезжиривания внутренней окружности

ветрового стекла и фланцев кузова
используйте уайт-спирт.
