ПОДКРЫЛОК

КУЗОВ

42A-9

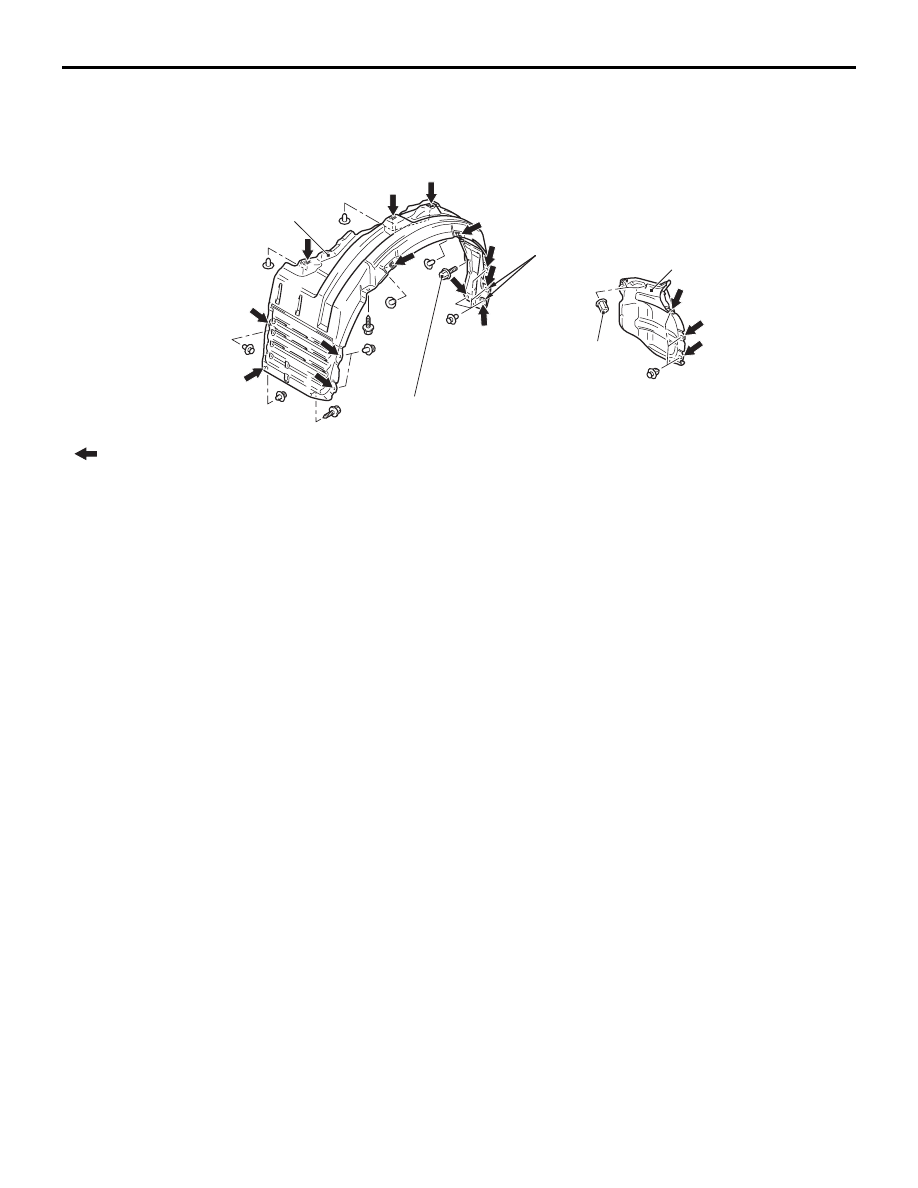

ПОДКРЫЛОК

СНЯТИЕ И УСТАНОВКА

M1421009700205

Автомобили без

переднего грязевого

щитка

4,5 ± 1,5 Нм

AB

1,4 ± 0,4 Нм

: Положение зажима

Примечание

2

1

AC607035

AC700452

Последовательность демонтажа
переднего подкрылка

•

Передний грязевой щиток
<Автомобили с передним
грязевыми щитком> (см. ГРУППА
51

− Грязевой щиток

Стр.51-16

).

1. Передний подкрылок

Демонтаж подкрылка задней
колесной ниши

2. Подкрылок задней колесной ниши

КРЫШКА ТОПЛИВОНАЛИВНОЙ ГОРЛОВИНЫ

КУЗОВ

42A-10

КРЫШКА ТОПЛИВОНАЛИВНОЙ ГОРЛОВИНЫ

СНЯТИЕ И УСТАНОВКА

M1421002500846

Операции до Демонтажа и после установки
• Снятие и установка облицовки нижней части

центральной стойки, боковой панели облицовки

багажного отделения (см. ГРУППА 52A

− Облицовка

салона

Стр.52A-11

).

• Снятие и установка переднего сиденья в сборе

(см. ГРУППА 52A, Переднее сиденье в сборе

Стр.52A-21

).

• Снятие и установка подушек заднего сиденья в сборе,

спинки заднего сиденья в сборе (см. ГРУППА 52A

−

Узел заднего сиденья

Стр.52A-25

).

• Снятие и установка внешнего соединения ремня

безопасности (см. ГРУППА 52A

− Ремень

безопасности переднего сиденья

Стр.52A-29

).

• Снятие и установка заднего динамика в сборе

<Автомобили с сабвуфером> (см. ГРУППА 54A

−

Динамик

Стр.54A-289

).

AB

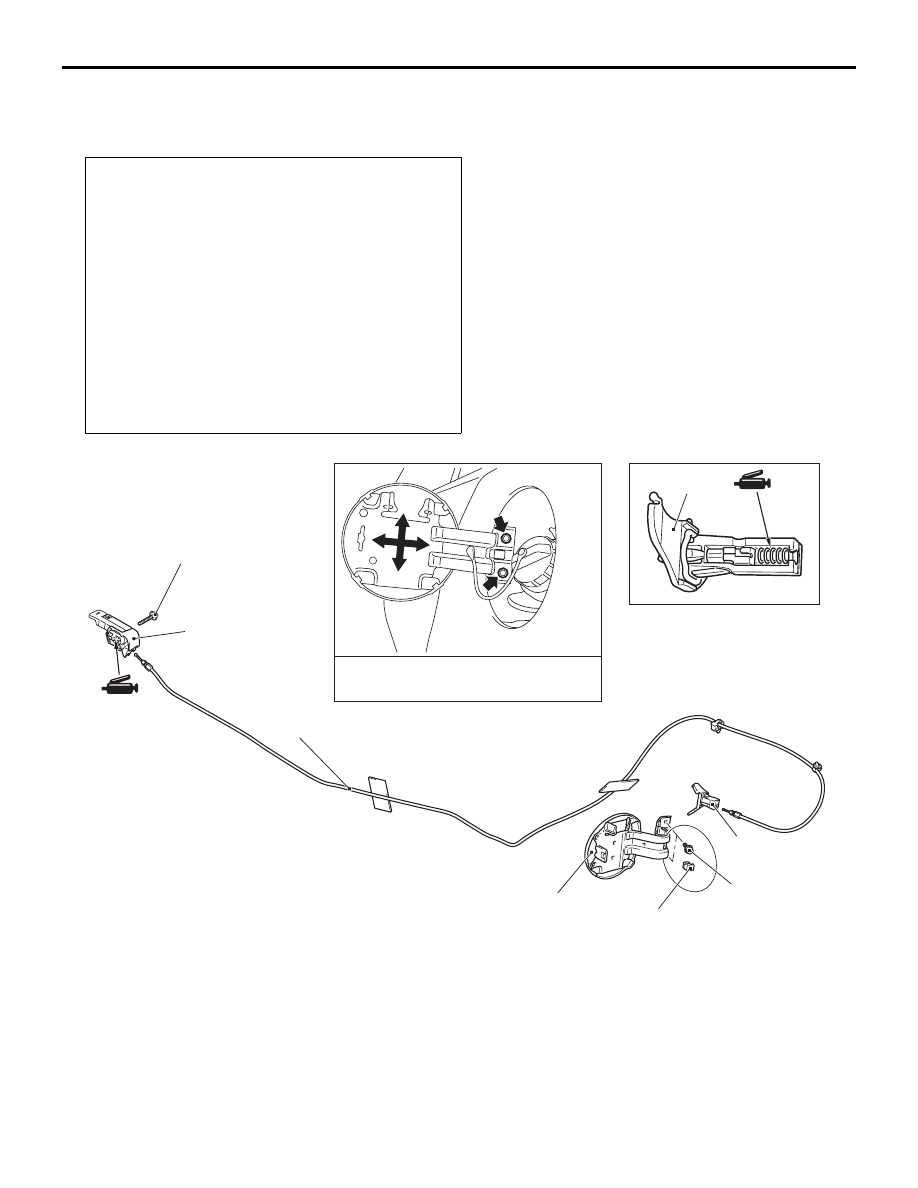

Регулировка высоты и зазора крышки

топливоналивной горловины

3

5,0 ± 1,0 Нм

7,0 ± 3,0 Нм

5

1

2

4

4

AC608481

AC606769

AC608682

Последовательность
демонтажа

1.

Крышка топливоналивной
горловины

2.

Амортизирующая пружина
крышки топливоналивной
горловины

3.

Ручка открывания замка крышки
топливоналивной горловины

4.

Крючок крышки топливоналивной
горловины

5.

Трос открывания замка крышки
топливоналивной горловины

Последовательность
демонтажа (Продолжение)

РАСПОРКА

КУЗОВ

42A-11

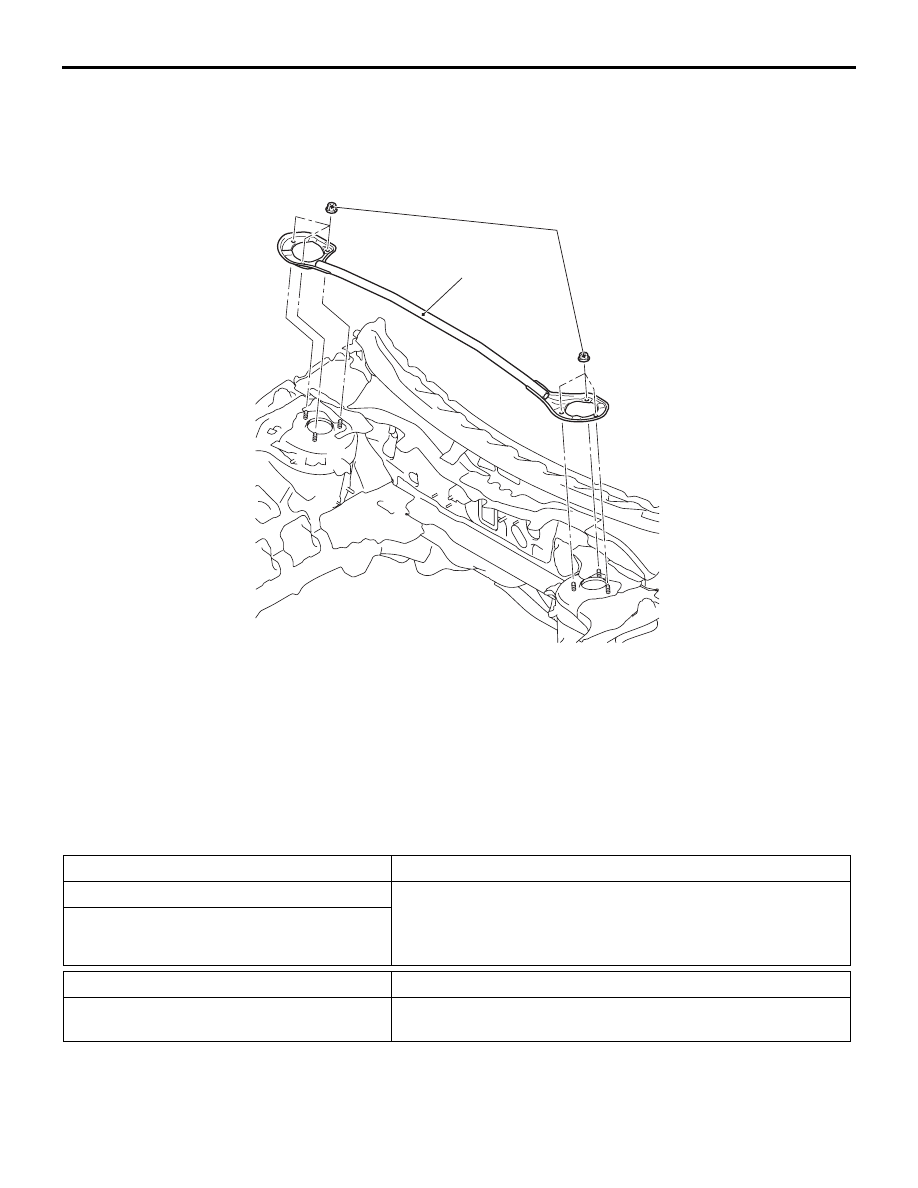

РАСПОРКА

СНЯТИЕ И УСТАНОВКА

M1421005600251

1

AC

45 ± 7 Нм

AC606770

Снятие

1.

Распорка

СТЕКЛО ДВЕРИ

АДГЕЗИВНЫЕ МАТЕРИАЛЫ

M1422000500359

Элемент

Рекомендованный герметик

Ветровое стекло

Инвентарный номер по каталогу 3M ATD 8609 Super Fast
Urethane Auto Glass Sealant или эквивалент
Инвентарный номер по каталогу 3M ATD 8608 Super Fast
Urethane Primer или эквивалент

Заднее стекло

Элемент

Рекомендованный герметик

Ветровое стекло

Клейкая лента: Двухсторонняя лента [ширина 6,5 мм,
длина 100 мм и толщина 0,4 мм]

СТЕКЛО ДВЕРИ

КУЗОВ

42A-12

СПЕЦИАЛЬНЫЙ ИНСТРУМЕНТ

M1422000600431

Инструмент

№

Наименование

Применение

MB990480

MB990480

Стеклодержатель

Снятие и установка стекла окна

ОБЩЕЕ ОПИСАНИЕ

M1422000100812

Лобовое и заднее стекло крепятся к раме окна
с помощью полиуретанового клея. Данный клей
обеспечивает повышенную надежность
крепления и герметичность стекла, а также
усиливает прочность конструкции
открывающихся панелей кузова.

ЭЛЕМЕНТЫ

Наименование

Примечание

Адгезивные материалы

Инвентарный номер по каталогу 3M ATD 8609 Super Fast
Urethane Auto Glass Sealant или эквивалент

Грунтовка

Инвентарный номер по каталогу 3M ATD 8608 Super Fast
Urethane Primer или эквивалент

Установочные шайбы

Доступно в качестве запчасти

Прокладка

Доступно в качестве запчасти

Антикоррозийные состав (или
Tectyl 506T.Valvoline Oil Company)

Для предотвращения коррозии

Изопропиловый спирт

Для обезжиривания склеиваемой поверхности

Стальная рояльная проволока

Диаметр

× длина. 0,6 мм × 1 м Для срезания герметика

Нож для герметика

Для срезания герметика

Пистолет для подачи герметика

Для выдавливания герметика

ХРАНЕНИЕ ГЕРМЕТИКА ДЛЯ ОКОН

Герметик следует хранить в прохладном месте,
защищенном от прямого воздействия солнечных
лучей. Зарпещается ставить на упаковку
с герметиком тяжелые предметы или подвергать
его сдавливанию, в противном случае он будет
деформирован. Не следует хранить герметик
более 6 месяцев, поскольку в таком случае он
может потерять свои герметизирующие свойства.

ОБРАБОТКА ФЛАНЦА КУЗОВА

Прежде чем приступать к обработке фланца
кузова, необходимо полностью удалить старый
герметик. Если фланец требует окраски, то по
завершении следует высушить его в покрасочной
камере.
