КАПОТ

КУЗОВ

42A-5

КАПОТ

ОБСЛУЖИВАНИЕ БЕЗ ДЕМОНТАЖА

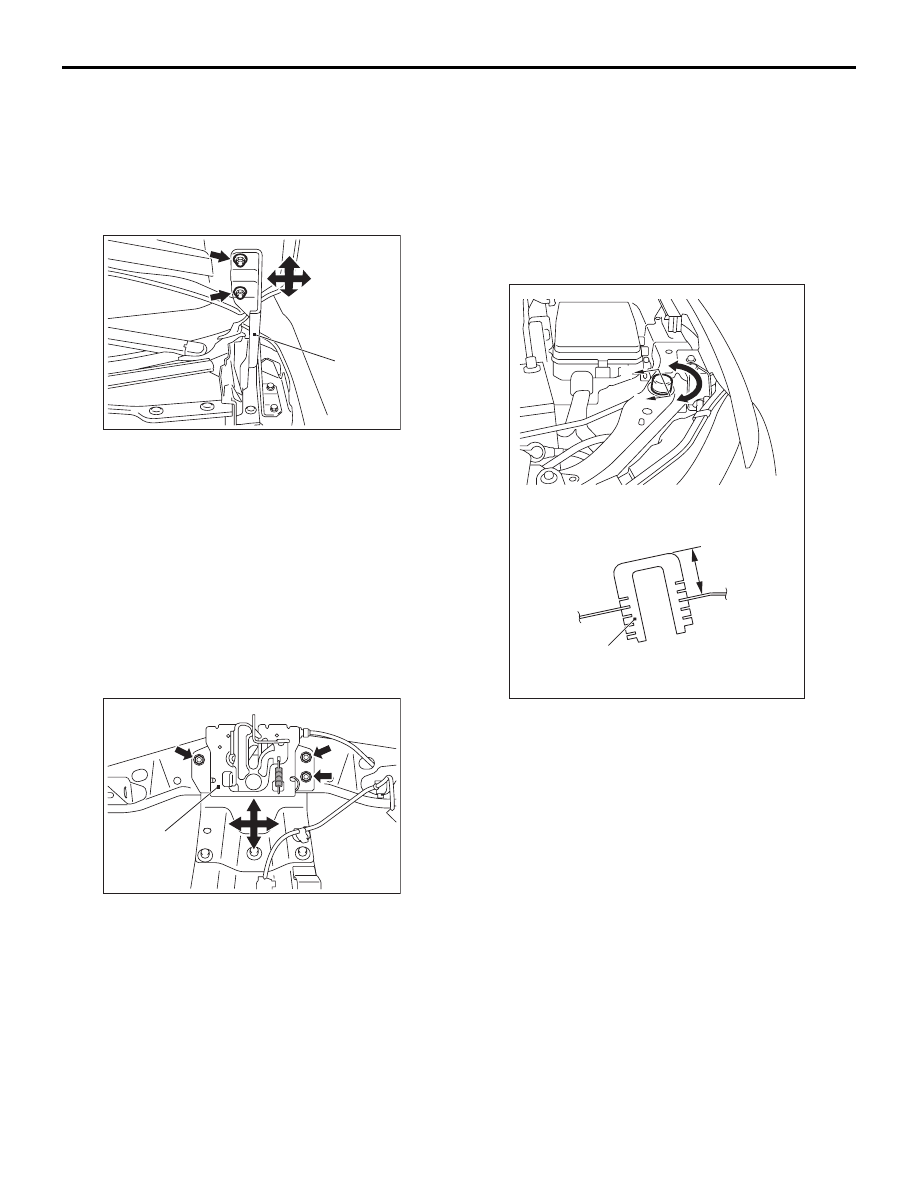

РЕГУЛИРОВКА ЗАЗОРА ПО
ПЕРИМЕТРУ КАПОТА

M1421007200420

Петля

капота

AC

AC609008

1. Ослабьте крепежные гайки петель капота, но

не снимайте их. Подвигайте петли капота
вперед/назад и влево/вправо, чтобы
отрегулировать уровень капота.

2. После регулировки затяните крепежные гайки

петель капота до 10

± 3 Нм.

РЕГУЛИРОВКА УРОВНЯ КАПОТА
И ЗАЦЕПЛЕНИЯ ЗАМКА КАПОТА

M1421007300568

1. Снимите крышку крепления фары

(см. ГРУППА 51

− Узел переднего бампера

и решетка радиатора

Стр.51-4

).

Защелка

капота

AC

AC608554

2. Ослабьте крепежные болты защелки капота,

но не снимайте их. Подвигайте защелку капота
вверх/вниз и влево/вправо, чтобы
отрегулировать уровень капота и зацепление
замка капота.

3. После регулировки затяните крепежные болты

защелки капота до 9,0

± 1,0 Нм.

4. Установите крышку крепления фары

(см. ГРУППА 51

− Узел переднего бампера

и решетка радиатора

Стр.51-4

).

РЕГУЛИРОВКА ВЫСОТЫ КАПОТА

M1421007400491

Демпфер

A

A

AC

Разрез А – А

19,2 мм

AC608483

AC609009

AC608529

Поверните демпфер до расстояния, указанного
на рисунке, чтобы отрегулировать высоту капота.
Если высота капота все еще не выравнялась,
поворачивайте демпфер до тех пор, пока высота
капота не выравняется. Высота демпфера
изменяется примерно на 4 мм с каждым
поворотом.
ПРИМЕЧАНИЕ: Если во время движения
автомобиля слышен дребезжащий звук от
вибрации капота, отрегулируйте высоту
демпфера таким образом, чтобы он прилегал
к капоту.

КАПОТ

КУЗОВ

42A-6

КАПОТ

СНЯТИЕ И УСТАНОВКА

M1421001601360

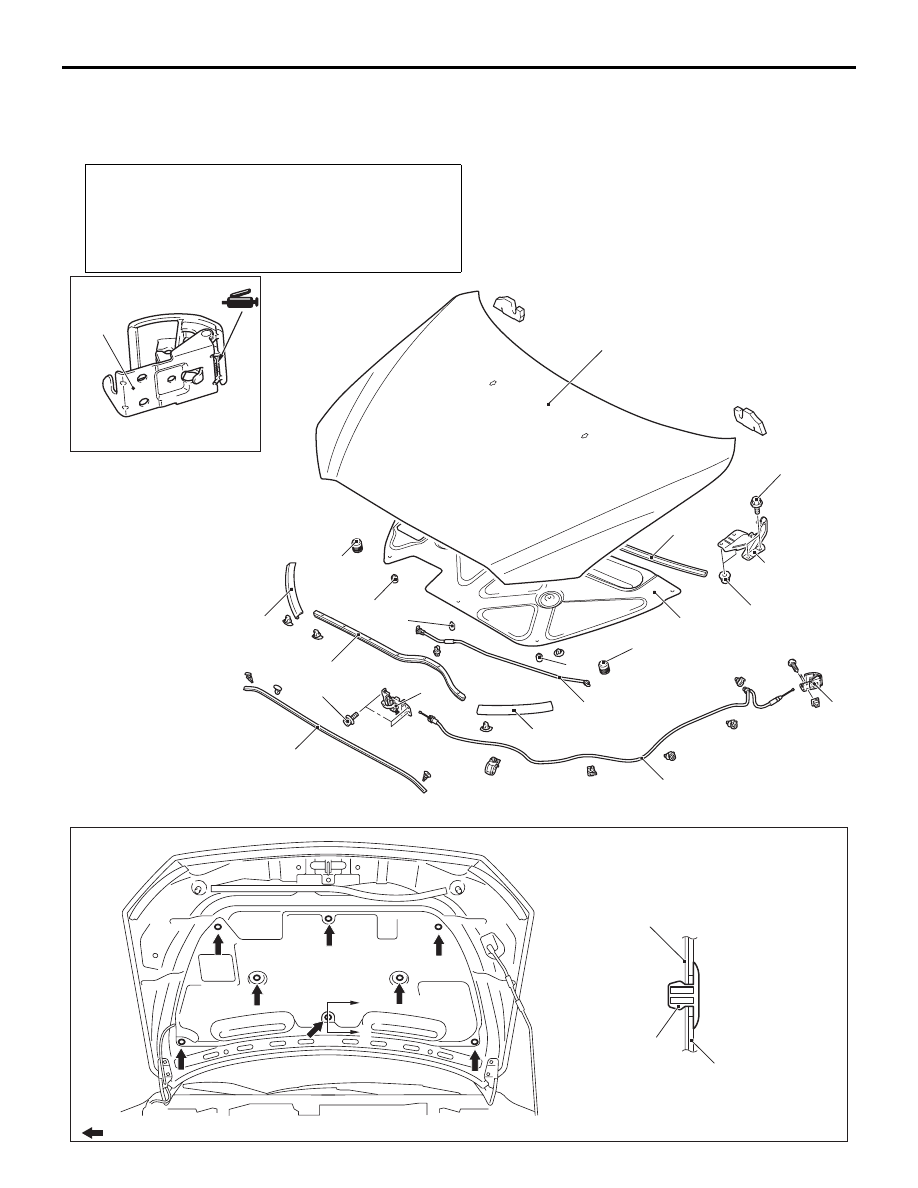

Операции, выполняемые после установки
• Регулировка зазора по периметру капота

(см.

Стр.42A-5

).

• Регулировка уровня капота и включение защелки

замка капота (см.

Стр.42A-5

).

• Регулировка высоты капота (см.

Стр.42A-5

).

3

9

AC

9,5 ± 3,5 Нм

23 ± 6 Нм

9,0 ± 1,0 Нм

1

12

11

10

6

1

1

8

5

4

3

8

1

1

7

2

AC608659

Зажим

Разрез А – А

ПРИМЕЧАНИЕ: Положения зажимов

AC

10

5

A

A

AC608484

AC608658

Снятие демпфера

1. Демпфер капота

Последовательность демонтажа
защелки капота и троса открывания
замка капота

•

Крышка крепления фары
(см. ГРУППА 51

− Узел переднего

бампера и решетка радиатора

Стр.51-4

).

2. Защелка капота

•

Крышка верхней боковой
декоративной панели (см. ГРУППА
52A

− Отделка салона

Стр.52A-11

).

•

Нижняя часть панели приборов <со
стороны водителя> (см. ГРУППА
52A

− Узел панели приборов

Стр.52A-8

).

3. Ручка открывания замка капота

•

Передний подкрылок
(см.

Стр.42A-9

).

•

Узел переднего бампера и решетки
радиатора (см. ГРУППА 51

− Узел

переднего бампера и решетка
радиатора

Стр.51-4

).

4. Трос открывания замка капота

Последовательность демонтажа
капота

5. Шумоизоляция капота

<Автомобили с усиленной
системой шумоизоляции>

6. Передняя прокладка капота
7. Прокладка капота
8. Боковая прокладка капота
9. Задняя прокладка капота

•

Шланг омывателя, форсунка
омывателя (см. ГРУППА 51

−

Омыватель ветрового стекла

Стр.51-50

).

10. Капот
11. Стойка капота
12. Петля капота

КАПОТ

КУЗОВ

42A-7

Последовательность демонтажа
защелки капота и троса открывания
замка капота (Продолжение)

КРЫЛО

КУЗОВ

42A-8

КРЫЛО

СНЯТИЕ И УСТАНОВКА

M1421001901167

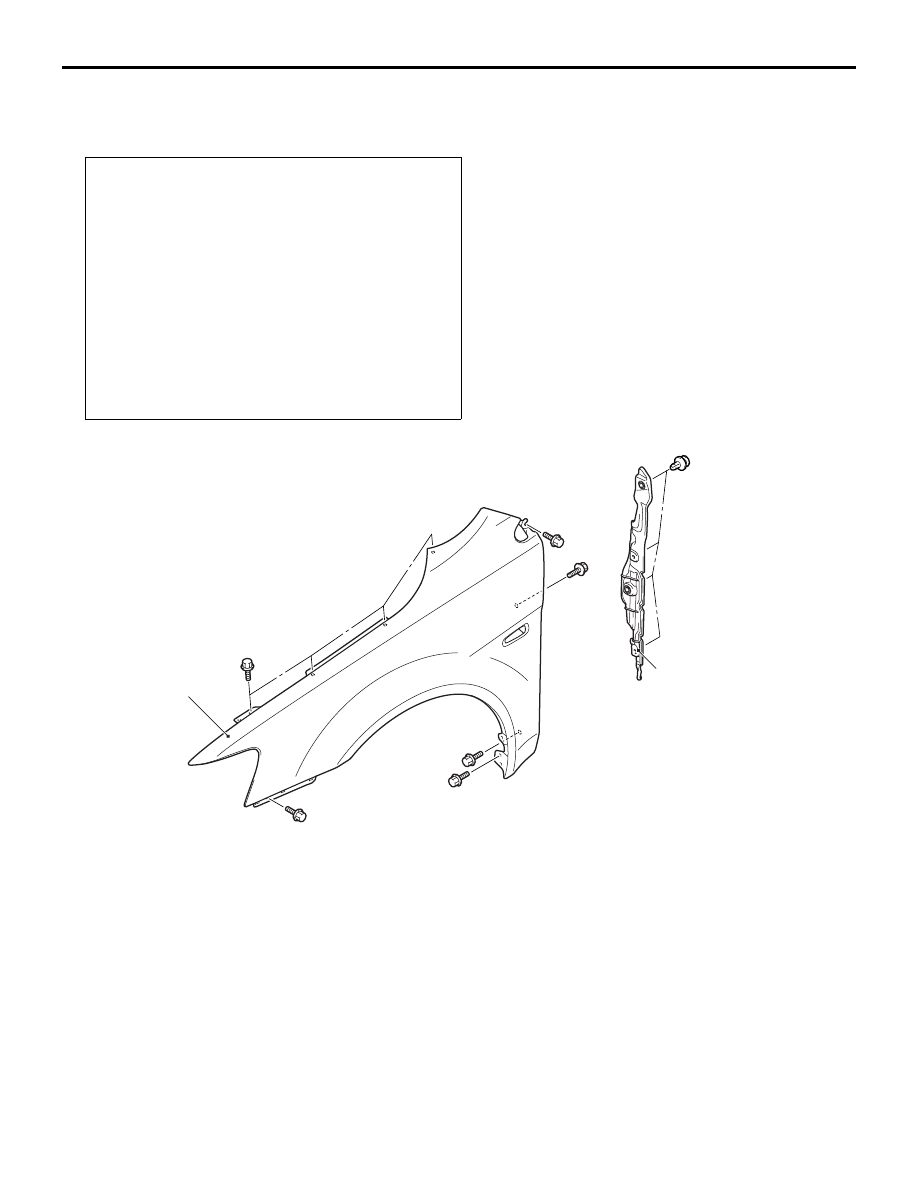

Операции до Демонтажа и после установки
• Снятие и установка переднего подкрылка

(см.

Стр.42A-9

).

• Снятие и установка бокового кронштейна переднего

бампера (см. ГРУППА 51, Узел переднего бампера

и решетка радиатора

Стр.51-4

).

• Снятие и установка передней треугольной

декоративной панели (см. ГРУППА 51, Отделка

и молдинги

Стр.51-8

).

• Снятие и установка отделки передней панели

(см. ГРУППА 51, Стеклоочиститель ветрового стекла

Стр.51-44

).

• Снятие и установка блок-фары (см. ГРУППА 54A,

Фара

Стр.54A-130

).

• Снятие и установка указателя поворота (см. ГРУППА

54A, Указатель поворота

Стр.54A-194

).

AC607034

2

1

AB

Последовательность демонтажа

1. Крыло
2. Задняя защита крыла
