СТЕКЛО ДВЕРИ

КУЗОВ

42A-13

УСТАНОВКА ОКОННЫХ СТЕКОЛ

AB

Не наносите грунтовку на остатки клея, так как это может ослабить сцепление. Нанесите ровным слоем достаточное количество

клея на склеиваемую поверхность, обращая внимание на то, чтобы не наносить его на остатки старого клея. После нанесения

грунтовки дайте ей просохнуть в течение 3 минут.

Нанесение грунтовки

Сторона ветрового стекла

Сторона кузова

Процедура установки ветрового стекла

Повторное использование стекла

Замена стекла

Выполните проверку на герметичность, чтобы убедиться в отсутствии

течей.

Проверка герметичности

После удаления с помощью шпателя излишков клея с кузова и стекла

очистите поверхности составом 3M ATD (номер по каталогу 8906) или

аналогичным.

Очистка

После нанесения клея слегка нажмите на стекло, чтобы оно

равномерно приклеилось.

Установка стекла

В течение 30 минут после нанесения грунтовки нанесите ровным слоем клей по

всему периметру внутреннего края стекла.

Нанесение клея

Приклейте к стеклу прокладку и вставку по всему периметру внутреннего края

стекла.

Приклеивание прокладки и вставки

Закрепите вставку в намеченных

точках устанавливаемого стекла.

Закрепление вставки

Удалите грязь с поверхности

склеивания с помощью состава 3M

ATD (номер по каталогу 8906) и дайте

поверхности просохнуть не менее 3

минут.

Очистка поверхности склеивания

Срежьте остатки клея.

Очистите поверхность склеивания с

помощью состава 3M ATD (номер по

каталогу 8906) и дайте поверхности

просохнуть не менее 3 минут.

Очистка поверхности склеивания

Срежьте остатки клея, чтобы толщина

составляла менее 2 мм (0,08 дюйма).

Очистите поверхность склеивания с

помощью состава 3M ATD (номер по

каталогу 8906) и дайте поверхности

просохнуть не менее 3 минут.

Очистка поверхности склеивания

AC609007

СТЕКЛО ДВЕРИ

КУЗОВ

42A-14

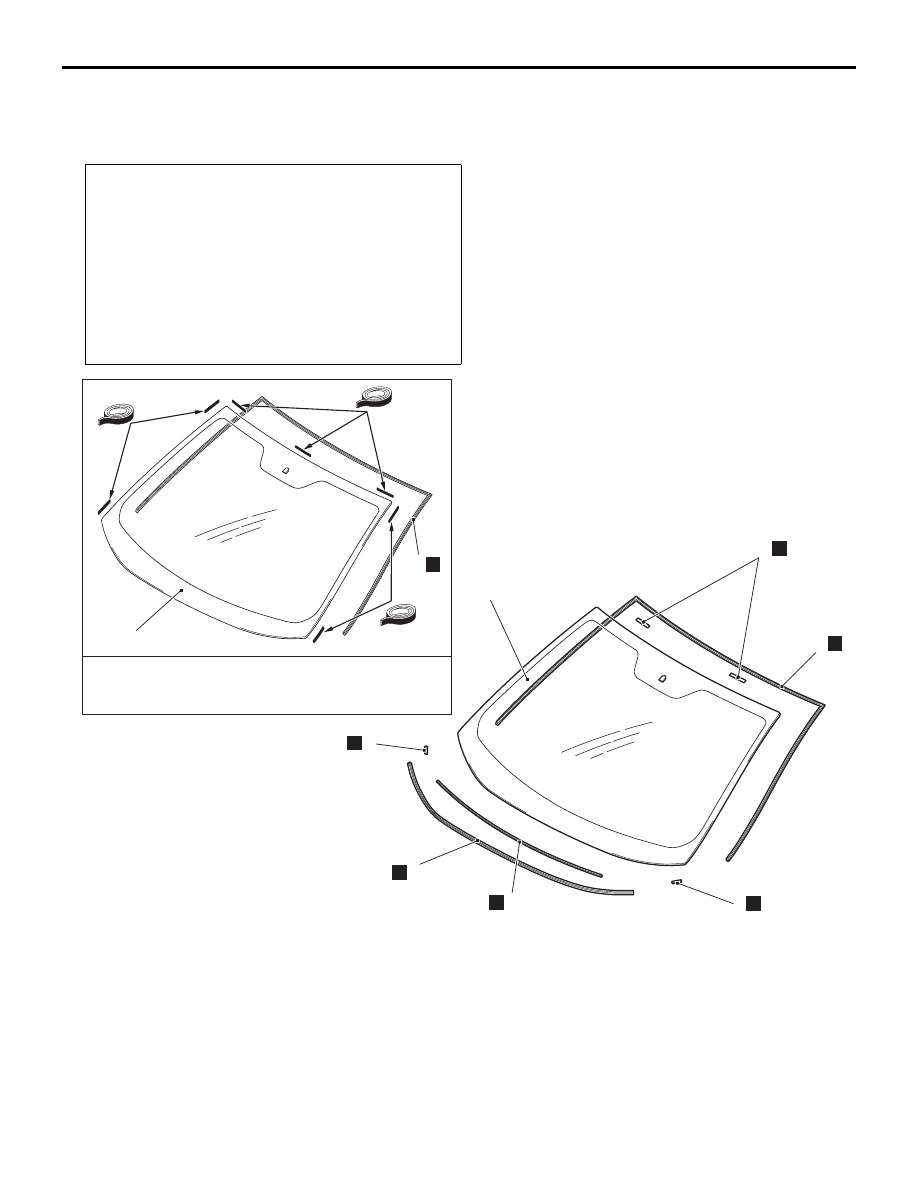

ВЕТРОВОЕ СТЕКЛО

СНЯТИЕ И УСТАНОВКА

M1422001000982

Операции до Демонтажа и после установки
• Снятие и установка отделки передней панели

(см. ГРУППА 51

− Стеклоочиститель ветрового стекла

Стр.51-44

).

• Снятие и установка облицовки передней стойки

(см. ГРУППА 52A

− Облицовка салона

Стр.52A-11

).

• Снятие и установка внутреннего зеркала заднего вида

(см. ГРУППА 52A

− Внутреннее зеркало заднего вида

Стр.52A-20

).

• Снятие и установка датчика управления освещением

<Автомобили, оборудованные датчиком управления

освещением> (см. ГРУППА 54A

− Фара

Стр.54A-133

).

Клейкая лента: Двухсторонняя лента

[ширина 6,5 мм, длина 100 мм и толщина 0,4 мм].

N

N

2

N

2

N

N

6

N

N

N

5

N

N

6

N

1

AB

3

2

1

N

N

N

4

3

2

1

AC608855

AC609364

AC606771

23

15

15

Клей: номер по каталогу 3M ATD 8609 Super Fast Urethane и номер по каталогу 3M ATD 8608 Super Fast Urethane
Primer или аналог

Центр линии уплотнения

Грунтовка

Разрез С – С

5

1

19,3

4

Центр линии уплотнения

Грунтовка

Разрез B – B

2

1

Центр линии уплотнения

Грунтовка

Отметка

Линия уплотнения

Металлокерамическая линия

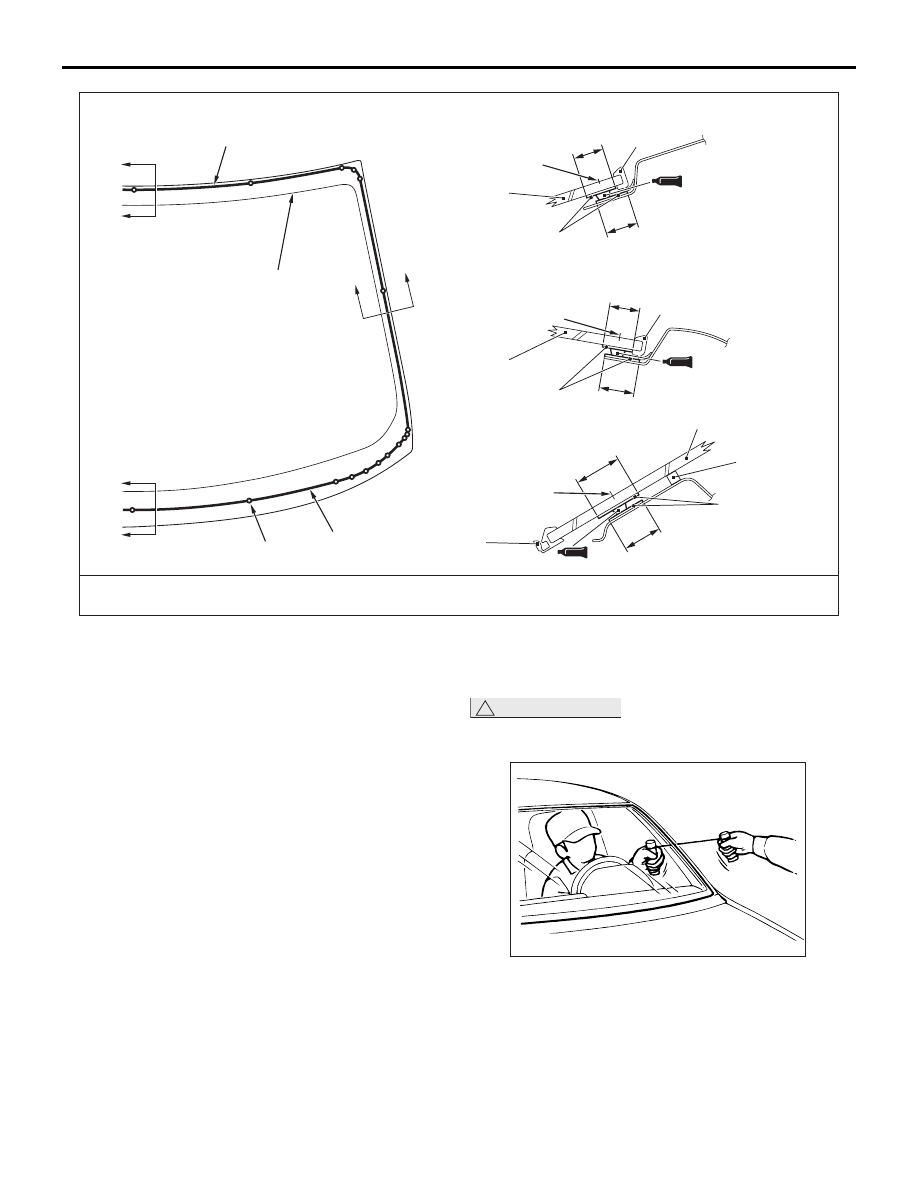

Нанесите грунтовку и клей вдоль воображаемой линии

(линии уплотнения) между отметками

Разрез А – А

Ед. измерения: мм

B

B

C

C

A

A

2

15

15

1

AB

AC609366

AC606772

AC608739

AC607048

AC607047

Последовательность
демонтажа

<<

A

>>

>>

B

<<

1.

Ветровое стекло

>>

A

<<

2.

Молдинг ветрового стекла

>>

A

<<

3.

Упор стекла

>>

A

<<

4.

Держатель отделки передней
панели

>>

A

<<

5.

Установочная шайба ветрового
стекла A

>>

A

<<

6.

Установочная шайба ветрового
стекла B

СТЕКЛО ДВЕРИ

КУЗОВ

42A-15

ТОЧКА ОБСЛУЖИВАНИЯ ПРИ
ДЕМОНТАЖЕ
<<A>> СНЯТИЕ ВЕТРОВОГО СТЕКЛА

1. Для защиты корпуса (окрашенной

поверхности) обложите отверстие ветрового
стекла по периметру тканевой лентой.

2. При отделении герметика с помощью рояльной

проволоки
(1) Срежьте молдинг ножом.
(2) С помощью сверла с острым наконечником

проделайте отверстие в герметике
ветрового стекла.

(3) Пропустите через проделанное отверстие

рояльную проволоку, из салона автомобиля
наружу.

!

ОСТОРОЖНО

Проволока не должна соприкасаться с краем
ветрового стекла.

AC308988

(4) Поочередно тяните струну изнутри наружу

и обратно вдоль края ветрового стекла,
чтобы срезать герметик.

3. При отделении герметика с помощью ножа для

ветрового стекла

Нож для герметика

AB

AC002060

СТЕКЛО ДВЕРИ

КУЗОВ

42A-16

(1) Приготовьте следующий рекомендуемый

инструмент:
Название элемента: Нож для ветрового
стекла [Banzai, Ltd. TB-603] (с длиной
лезвия 25 мм или более)

!

ОСТОРОЖНО

Если использовать нож в качестве рычага,
можно повредить ветровое стекло.

Нож для герметика

AB

AC207478

(2) Держась за наконечник ножа и за край

ветрового стекла под правильными углами,
совместите лезвие скребка с поверхностью
лобового стекла и его краем, и потяните
лезвие параллельно краю стекла, чтобы
отделить герметик.

ACX00475

MB990480

AC

4. Ставьте метки на ветровом стекле и на кузове,

и используйте стеклодержатель (специальный
инструмент: MB990480) для извлечения
ветрового стекла.

ACX00476

!

ОСТОРОЖНО

• Соблюдайте осторожность, чтобы не

удалить больше герметика, чем
необходимо.

• Также не повредите ножом лакокрасочное

покрытие кузова. Если лакокрасочное
покрытие повреждено, нанесите на
поврежденный участок краску или
антикоррозийный состав.

5. С помощью ножа удалите оставшийся

герметик таким образом, чтобы толщина
оставшегося слоя составляла около 2 мм по
всему периметру фланца кузова.

6. Обработайте поверхность фланца, чтобы она

стала гладкой.

7. Если ветровое стекло используется повторно,

удалите все остатки старого герметика, упор
стекла и установочную шайбу ветрового
стекла.

ТОЧКИ ОБСЛУЖИВАНИЯ ПРИ МОНТАЖЕ
>>A<< УСТАНОВКА УСТАНОВОЧНОЙ
ШАЙБЫ ВЕТРОВОГО СТЕКЛА/УПОРА
СТЕКЛА/ВЕРХНЕГО МОЛДИНГА
ВЕТРОВОГО СТЕКЛА/БОКОВОГО
МОЛДИНГА ВЕТРОВОГО СТЕКЛА

!

ОСТОРОЖНО

Прежде чем приступить к выполнению
следующей операции, дайте обезжиренным
деталям просохнуть в течение 3 минут. Не
прикасайтесь к обработанной поверхности.
1. Для обезжиривания внутренней окружности

ветрового стекла и фланцев кузова
используйте уайт-спирт.
