Mitsubishi Lancer X. Руководство - часть 713

ДВЕРЬ

КУЗОВ

42A-45

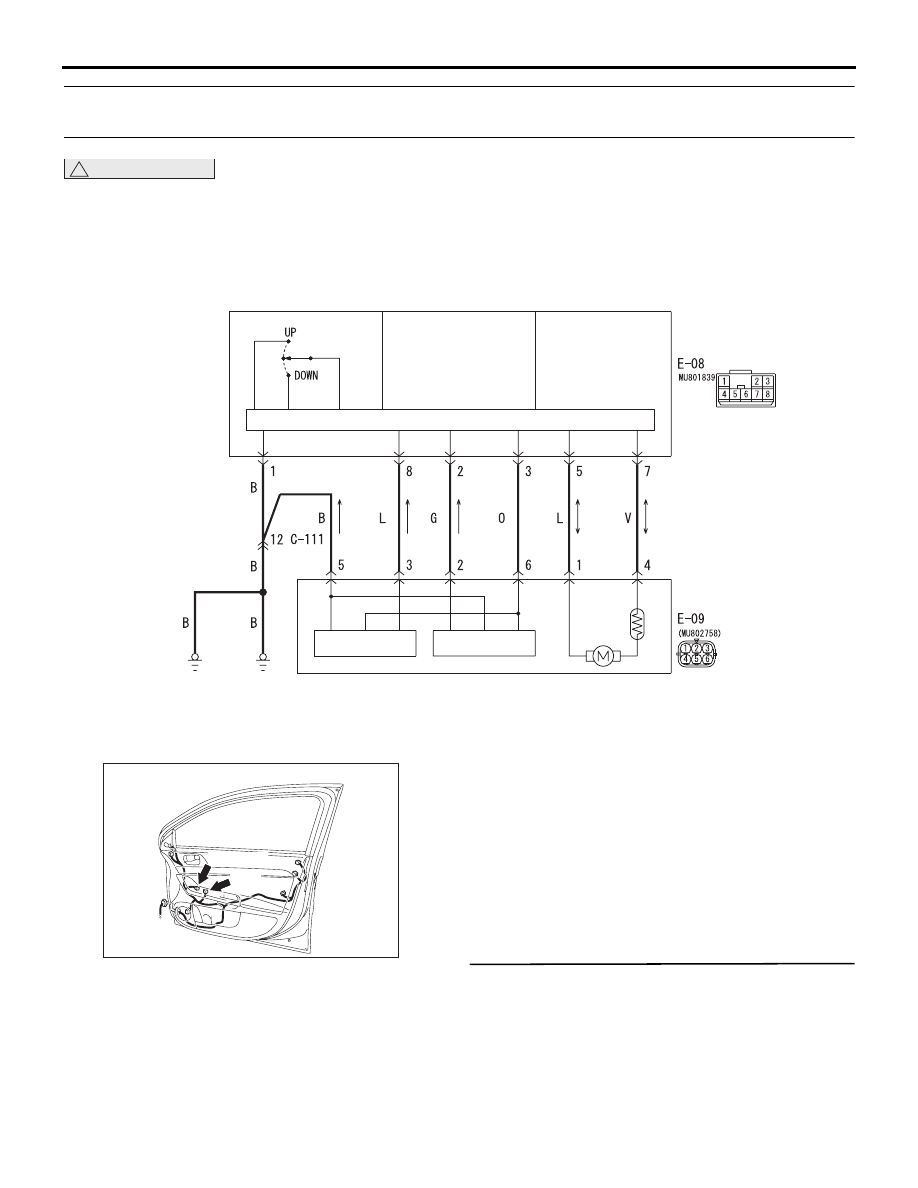

КОД № L0830 Электростеклоподъемник пассажирской двери - прерывание сигнала 1
переключателя

ОСТОРОЖНО

Прежде чем заменять ECU, следует убедиться
в нормальной работе цепей входного
и выходного сигналов.

Цветовая кодировка проводов

B: Черный LG: Светло-зеленый G: Зеленый L: Синий W: Белый Y: Желтый SB: Голубой

BR: Коричневый O: Оранжевый GR: Серый R: Красный P: Розовый V: Фиолетовый

PU: Пурпурный SI: Серебристый

ИС

ЭЛЕКТРОДВИГАТЕЛЬ

ЭЛЕКТРОСТЕКЛО-

ПОДЪЕМНИКА

(ПЕРЕДНИЙ: ПРАВЫЙ)

ВСПОМОГАТЕЛЬНЫЙ

ПЕРЕКЛЮЧАТЕЛЬ

ПЕРЕДНЕГО

СТЕКЛОПОДЪЕМНИКА

ИС

ЦП

Цепь электростеклоподъемника (передний: правый)

AC613315

E-08

E-09(GR)

Разъемы: E-08, E-09

AC612731

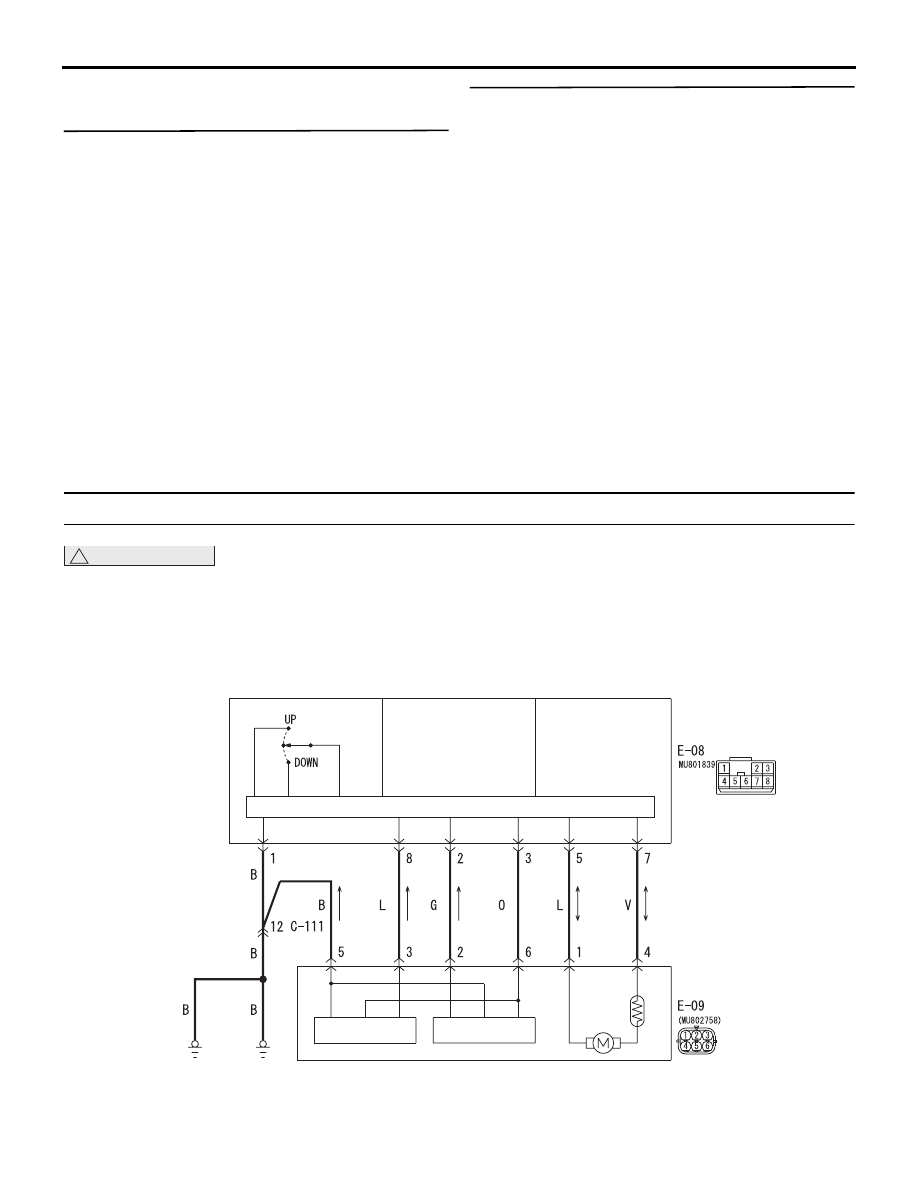

КОММЕНТАРИИ ОТНОСИТЕЛЬНО
ПРИЗНАКА НЕИСПРАВНОСТИ

Если отсутствует импульс 1 от электродвигателя
стеклоподъемника переднего (правого) окна,
вспомогательный переключатель
электростеклоподъемника переднего окна
выдает диагностический код № L0830.

ВОЗМОЖНЫЕ ПРИЧИНЫ

• Неисправность электродвигателя

стеклоподъемника переднего (правого) окна

• Неисправность вспомогательного

переключателя электростеклоподъемника
переднего окна

• Поврежден жгут проводов или разъемы

ПРОЦЕДУРА ДИАГНОСТИКИ

ШАГ 1. Проверка разъема: Разъем E-08
вспомогательного переключателя
электростеклоподъемника переднего окна,
разъем E-09 электродвигателя
стеклоподъемника переднего (правого) окна

Q Результаты проверки в норме?

ДА :

Переход к Шагу 2.

НЕТ :

Отремонтировать неисправный разъем.

ДВЕРЬ

КУЗОВ

42A-46

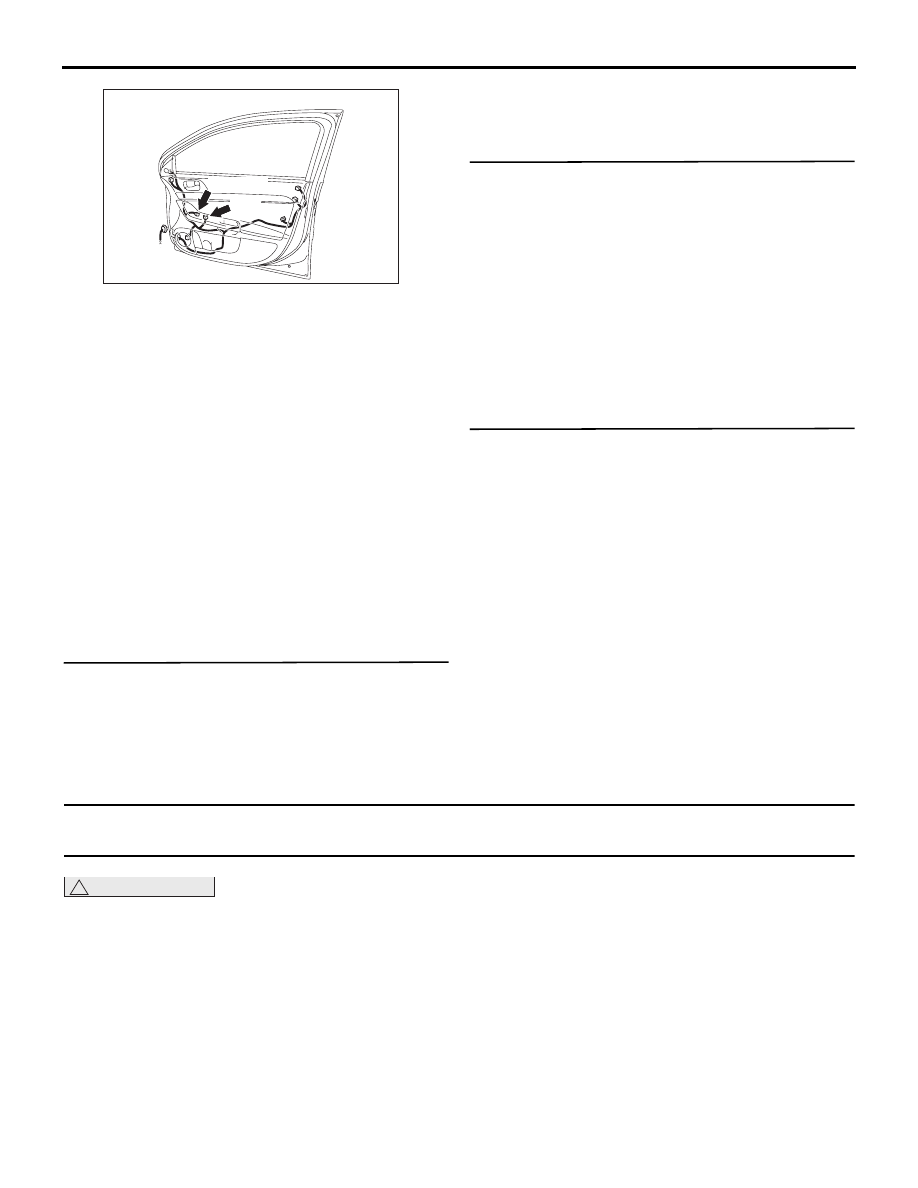

ШАГ 2. Проверить жгут проводов между
клеммами №№ 8, 3, разъема E-08
вспомогательного переключателя
электростеклоподъемника переднего окна
и клеммами №№ 3, 6 разъема E-09
электродвигателя стеклоподъемника
переднего (правого) окна

• Проверить входную/выходную линию на

наличие обрыва и короткого замыкания.

Q Результаты проверки в норме?

ДА :

Переход к Шагу 3.

НЕТ :

Отремонтировать жгут проводов.

ШАГ 3. Повторная проверка диагностического
кода
Заменить электродвигатель стеклоподъемника
переднего (правого) окна. Ещё раз проверьте,
зарегистрирован ли диагностический код.
(1) Сбросить диагностический код.
(2) Переведите переключатель зажигания из

положения «LOCK» (ВЫКЛ) в положение «ON».

(3) Проверьте, зарегистрирован ли

диагностический код.

Q Появляется ли диагностический код?

ДА :

Заменить вспомогательный
переключатель электростеклоподъемника
переднего окна.

НЕТ :

Диагностика завершена.

КОД № L0832 Электростеклоподъемник пассажирской двери - прерывание сигнала 2
переключателя электростеклоподъемника

ОСТОРОЖНО

Прежде чем заменять ECU, следует убедиться
в нормальной работе цепей входного
и выходного сигналов.

Цветовая кодировка проводов

B: Черный LG: Светло-зеленый G: Зеленый L: Синий W: Белый Y: Желтый SB: Голубой

BR: Коричневый O: Оранжевый GR: Серый R: Красный P: Розовый V: Фиолетовый

PU: Пурпурный SI: Серебристый

ИС

ЭЛЕКТРОДВИГАТЕЛЬ

ЭЛЕКТРОСТЕКЛО-

ПОДЪЕМНИКА

(ПЕРЕДНИЙ: ПРАВЫЙ)

ВСПОМОГАТЕЛЬНЫЙ

ПЕРЕКЛЮЧАТЕЛЬ

ПЕРЕДНЕГО

СТЕКЛОПОДЪЕМНИКА

ИС

ЦП

Цепь электростеклоподъемника (передний: правый)

AC613315

E-08

E-09(GR)

Разъемы: E-08, E-09

AC612731

ДВЕРЬ

КУЗОВ

42A-47

КОММЕНТАРИИ ОТНОСИТЕЛЬНО
ПРИЗНАКА НЕИСПРАВНОСТИ

Если отсутствует импульс 2 от электродвигателя
стеклоподъемника переднего (правого) окна,
вспомогательный переключатель
электростеклоподъемника переднего окна
выдает диагностический код № L0832.

ВОЗМОЖНЫЕ ПРИЧИНЫ

• Неисправность электродвигателя

стеклоподъемника переднего (правого) окна

• Неисправность вспомогательного

переключателя электростеклоподъемника
переднего окна

• Поврежден жгут проводов или разъемы

ПРОЦЕДУРА ДИАГНОСТИКИ

Q Результаты проверки в норме?

ДА :

Переход к Шагу 2.

НЕТ :

Отремонтировать неисправный разъем.

ШАГ 2. Проверить жгут проводов между
клеммами №№ 2, 3, разъема E-08
вспомогательного переключателя
электростеклоподъемника переднего окна
и клеммами №№ 2, 6 разъема E-09
электродвигателя стеклоподъемника
переднего (правого) окна

• Проверить входную/выходную линию на

наличие обрыва и короткого замыкания.

Q Результаты проверки в норме?

ДА :

Переход к Шагу 3.

НЕТ :

Отремонтировать жгут проводов.

положения «LOCK» (ВЫКЛ) в положение «ON».

(3) Проверьте, зарегистрирован ли

диагностический код.

Q Появляется ли диагностический код?

ДА :

Заменить вспомогательный
переключатель
электростеклоподъемника переднего
окна.

НЕТ :

Диагностика завершена.

КОД № L0834 Электростеклоподъемник пассажирской двери - выход стекла за крайнее верхнее
положение

ОСТОРОЖНО

Прежде чем заменять ECU, следует убедиться
в нормальной работе цепей входного
и выходного сигналов.

КОММЕНТАРИИ ОТНОСИТЕЛЬНО
ПРИЗНАКА НЕИСПРАВНОСТИ

Если стекло окна передней пассажирской двери
переходит за пределы полностью закрытого
положения, вспомогательный переключатель
электростеклоподъемника переднего окна
выдает диагностический код № L0834. Также, при

снятии или установке стекла окна пассажирской
двери без отключения подачи питания,
вспомогательный переключатель
электростеклоподъемника передней двери
выдает данный диагностический код.

ВОЗМОЖНЫЕ ПРИЧИНЫ

• Неисправность электродвигателя

стеклоподъемника переднего (правого) окна

• Неисправность вспомогательного

переключателя электростеклоподъемника
переднего окна

ДВЕРЬ

КУЗОВ

42A-48

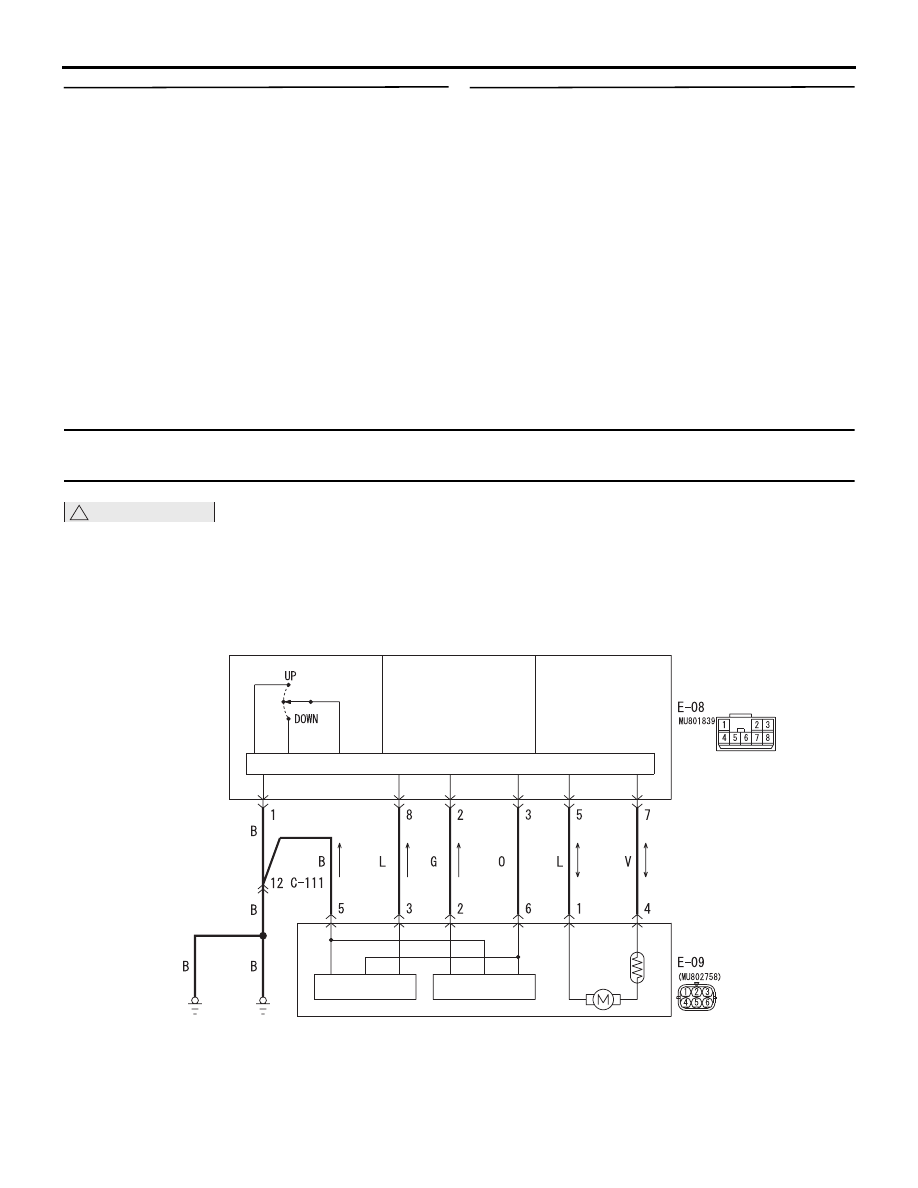

ПРОЦЕДУРА ДИАГНОСТИКИ

ШАГ 1. Проверить положение полностью
закрытого электростеклоподъемника
(1) Выполнить процедуры запоминания

положения полностью закрытого окна.
См.

Стр.42A-83

(2) Ещё раз проверьте, зарегистрирован ли

диагностический код.
a. Сбросить диагностический код.
b. Переведите переключатель зажигания из

положения «LOCK» (ВЫКЛ) в положение
«ON».

c. Проверьте, зарегистрирован ли

диагностический код.

Q Результаты проверки в норме?

ДА :

Диагностика завершена.

НЕТ :

Переход к Шагу 2.

ШАГ 2. Повторная проверка диагностического
кода
Заменить электродвигатель стеклоподъемника
переднего (правого) окна. Ещё раз проверьте,
зарегистрирован ли диагностический код.
(1) Сбросить диагностический код.
(2) Переведите переключатель зажигания из

положения «LOCK» (ВЫКЛ) в положение «ON».

(3) Проверьте, зарегистрирован ли

диагностический код.

Q Появляется ли диагностический код?

ДА :

Заменить вспомогательный
переключатель
электростеклоподъемника переднего
окна.

НЕТ :

Диагностика завершена.

КОД № L0836 Электростеклоподъемник пассажирской двери - отказ датчика («масса»)

ОСТОРОЖНО

Прежде чем заменять ECU, следует убедиться
в нормальной работе цепей входного
и выходного сигналов.

Цветовая кодировка проводов

B: Черный LG: Светло-зеленый G: Зеленый L: Синий W: Белый Y: Желтый SB: Голубой

BR: Коричневый O: Оранжевый GR: Серый R: Красный P: Розовый V: Фиолетовый

PU: Пурпурный SI: Серебристый

ИС

ЭЛЕКТРОДВИГАТЕЛЬ

ЭЛЕКТРОСТЕКЛО-

ПОДЪЕМНИКА

(ПЕРЕДНИЙ: ПРАВЫЙ)

ВСПОМОГАТЕЛЬНЫЙ

ПЕРЕКЛЮЧАТЕЛЬ

ПЕРЕДНЕГО

СТЕКЛОПОДЪЕМНИКА

ИС

ЦП

Цепь электростеклоподъемника (передний: правый)

AC613315
