Mitsubishi Lancer X. Руководство - часть 715

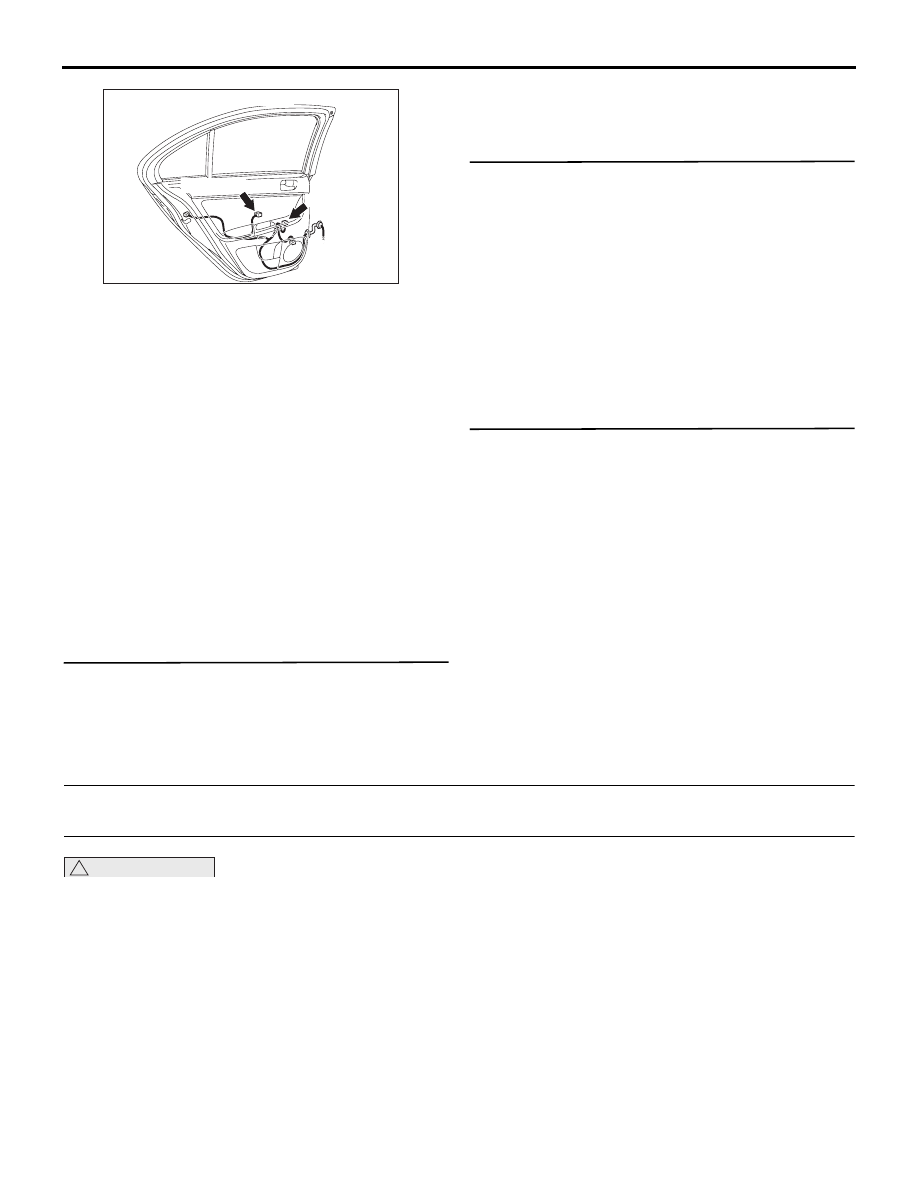

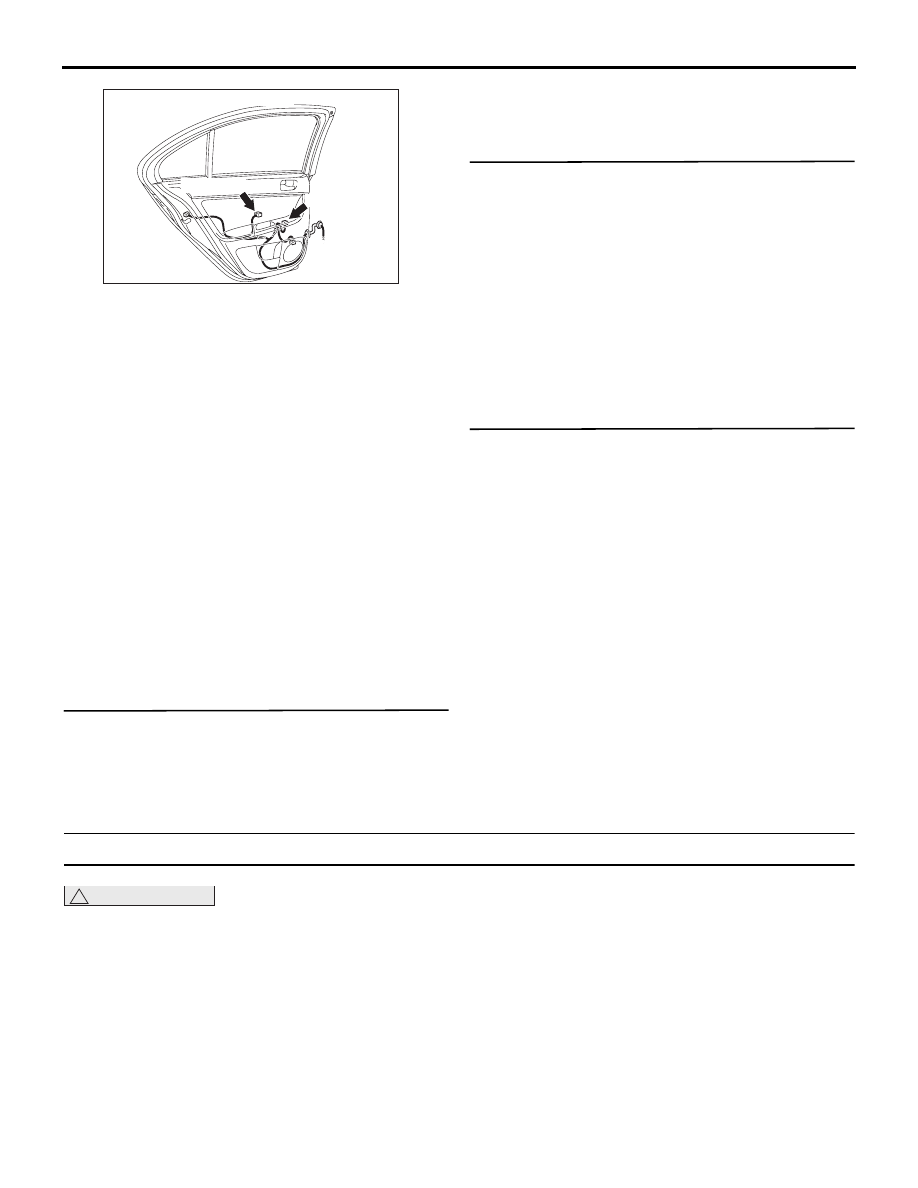

Разъемы: E-23, E-24

E-23

E-24 (GR)

AC612732

ДВЕРЬ

КУЗОВ

42A-53

КОММЕНТАРИИ ОТНОСИТЕЛЬНО
ПРИЗНАКА НЕИСПРАВНОСТИ

Если отсутствует импульс 2 от электродвигателя
стеклоподъемника заднего (левого) окна,
вспомогательный переключатель
электростеклоподъемника заднего (левого) окна
выдает диагностический код № L0932.

ВОЗМОЖНЫЕ ПРИЧИНЫ

• Неисправность электродвигателя

стеклоподъемника заднего (левого) окна

• Неисправность вспомогательного

переключателя стеклоподъемника заднего
(левого) окна

• Поврежден жгут проводов или разъемы

ПРОЦЕДУРА ДИАГНОСТИКИ

ШАГ 1. Проверка разъема: Разъем E-23
вспомогательного переключателя заднего
(левого) окна, разъем E-24 электродвигателя
стеклоподъемника заднего (левого) окна

Q Результаты проверки в норме?

ДА :

Переход к Шагу 2.

НЕТ :

Отремонтировать неисправный разъем.

ШАГ 2. Проверить жгут проводов между
клеммами №№ 2, 3, разъема E-23
вспомогательного переключателя
электростеклоподъемника заднего (левого)
окна и клеммами №№ 3, 6 разъема E-24
электродвигателя стеклоподъемника заднего
(левого) окна

• Проверить входную/выходную линию на

наличие обрыва и короткого замыкания.

Q Результаты проверки в норме?

ДА :

Переход к Шагу 3.

НЕТ :

Отремонтировать жгут проводов.

ШАГ 3. Повторная проверка диагностического
кода
Заменить электродвигатель стеклоподъемника
заднего (левого) окна. Ещё раз проверьте,
зарегистрирован ли диагностический код.
(1) Сбросить диагностический код.
(2) Переведите переключатель зажигания из

положения «LOCK» (ВЫКЛ) в положение «ON».

(3) Проверьте, зарегистрирован ли

диагностический код.

Q Появляется ли диагностический код?

ДА :

Заменить вспомогательный
переключатель стеклоподъемника
заднего (левого) окна.

НЕТ :

Диагностика завершена.

КОД № L0934 Электростеклоподъемник задней левой двери - выход стекла за крайнее верхнее
положение

ОСТОРОЖНО

Прежде чем заменять ECU, следует убедиться
в нормальной работе цепей входного
и выходного сигналов.

КОММЕНТАРИИ ОТНОСИТЕЛЬНО
ПРИЗНАКА НЕИСПРАВНОСТИ

Если стекло окна задней левой двери переходит
за пределы полностью закрытого положения,
вспомогательный переключатель
электростеклоподъемника заднего (левого) окна
выдает диагностический код № L0934. Также, при

снятии или установке стекла окна задней (левой)
двери без отключения подачи питания,
вспомогательный переключатель
электростеклоподъемника задней (левой) двери
выдает данный диагностический код.

ВОЗМОЖНЫЕ ПРИЧИНЫ

• Неисправность электродвигателя

стеклоподъемника заднего (левого) окна

• Неисправность вспомогательного

переключателя стеклоподъемника заднего
(левого) окна

ДВЕРЬ

КУЗОВ

42A-54

ПРОЦЕДУРА ДИАГНОСТИКИ

ШАГ 1. Проверить положение полностью
закрытого электростеклоподъемника
(1) Выполнить процедуры запоминания

положения полностью закрытого окна.
См.

Стр.42A-83

(2) Ещё раз проверьте, зарегистрирован ли

диагностический код.
a. Сбросить диагностический код.
b. Переведите переключатель зажигания из

положения «LOCK» (ВЫКЛ) в положение
«ON».

c. Проверьте, зарегистрирован ли

диагностический код.

Q Результаты проверки в норме?

ДА :

Диагностика завершена.

НЕТ :

Переход к Шагу 2.

ШАГ 2. Повторная проверка диагностического
кода
Заменить электродвигатель стеклоподъемника
заднего (левого) окна. Ещё раз проверьте,
зарегистрирован ли диагностический код.
(1) Сбросить диагностический код.
(2) Переведите переключатель зажигания из

положения «LOCK» (ВЫКЛ) в положение «ON».

(3) Проверьте, зарегистрирован ли

диагностический код.

Q Появляется ли диагностический код?

ДА :

Заменить вспомогательный
переключатель стеклоподъемника
заднего (левого) окна.

НЕТ :

Диагностика завершена.

КОД № L0936 Электростеклоподъемник задней левой двери - отказ датчика («масса»)

ОСТОРОЖНО

Прежде чем заменять ECU, следует убедиться
в нормальной работе цепей входного
и выходного сигналов.

Цветовая кодировка проводов

B: Черный LG: Светло-зеленый G: Зеленый L: Синий W: Белый Y: Желтый SB: Голубой

BR: Коричневый O: Оранжевый GR: Серый R: Красный P: Розовый V: Фиолетовый

PU: Пурпурный SI: Серебристый

ВСПОМОГА-

ТЕЛЬНЫЙ

ПЕРЕКЛЮЧА-

ТЕЛЬ ЛЕВОГО

СТЕКЛОПОДЪ-

ЕМНИКА (ЗА-

ДНИЙ: ПРАВЫЙ)

ИС

ЦП

ИС

ЦП

ЭЛЕКТРО-

ДВИГАТЕЛЬ

ЭЛЕКТРО-

СТЕКЛО-

ПОДЪЕМНИ-

КА (ЗАДНИЙ:

ПРАВЫЙ)

ЭЛЕКТРО-

ДВИГАТЕЛЬ

ЭЛЕКТРОСТЕ-

КЛОПОДЪ-

ЕМНИКА

(ЗАДНИЙ:

ЛЕВЫЙ)

ВСПОМОГА-

ТЕЛЬНЫЙ

ПЕРЕКЛЮЧА-

ТЕЛЬ ЛЕВОГО

СТЕКЛОПОДЪ-

ЕМНИКА (ЗА-

ДНИЙ: ЛЕВЫЙ)

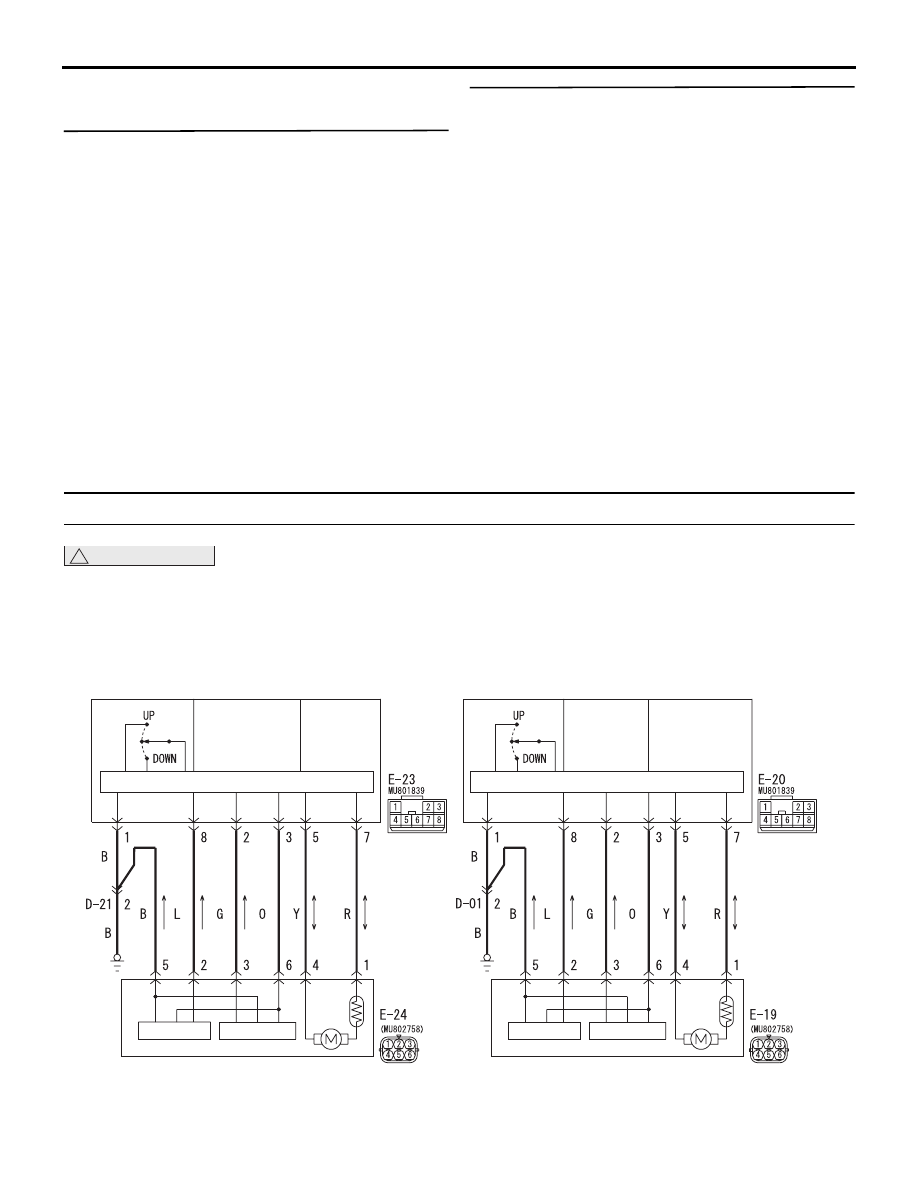

Цепь электростеклоподъемника (заднего)

AC613316

Разъемы: E-23, E-24

E-23

E-24 (GR)

AC612732

ДВЕРЬ

КУЗОВ

42A-55

КОММЕНТАРИИ ОТНОСИТЕЛЬНО
ПРИЗНАКА НЕИСПРАВНОСТИ

Текущая неисправность

• Если выявлена неисправность заземления

источника питания датчика электродвигателя
стеклоподъемника заднего (левого) окна,
вспомогательный переключатель
электростеклоподъемника заднего (левого)
окна выдает диагностический код № L0936.

ВОЗМОЖНЫЕ ПРИЧИНЫ

• Неисправность электродвигателя

стеклоподъемника заднего (левого) окна

• Неисправность вспомогательного

переключателя стеклоподъемника заднего
(левого) окна

• Поврежден жгут проводов или разъемы

ПРОЦЕДУРА ДИАГНОСТИКИ

Q Результаты проверки в норме?

ДА :

Переход к Шагу 2.

НЕТ :

Отремонтировать неисправный разъем.

ШАГ 2. Проверить жгут проводов между
клеммами № 3, разъема E-23
вспомогательного переключателя
электростеклоподъемника заднего (левого)
окна и клеммами № 6 разъема E-24
электродвигателя стеклоподъемника заднего
(левого) окна

• Проверить линию электропитания на наличие

обрыва и короткого замыкания.

Q Результаты проверки в норме?

ДА :

Переход к Шагу 3.

НЕТ :

Отремонтировать жгут проводов.

положения «LOCK» (ВЫКЛ) в положение «ON».

(3) Проверьте, зарегистрирован ли

диагностический код.

Q Появляется ли диагностический код?

ДА :

Заменить вспомогательный
переключатель стеклоподъемника
заднего (левого) окна.

НЕТ :

Диагностика завершена.

КОД № L0940 Электростеклоподъемник задней левой двери - 3-кратная защита от заедания

ОСТОРОЖНО

Прежде чем заменять ECU, следует убедиться
в нормальной работе цепей входного
и выходного сигналов.

КОММЕНТАРИИ ОТНОСИТЕЛЬНО
ПРИЗНАКА НЕИСПРАВНОСТИ

Если функция предотвращения защемления
электростеклоподъемников активирована три
раза подряд или более, вспомогательный
переключатель электростеклоподъемника
заднего (левого) окна выдает диагностический
код № L0940.

ВОЗМОЖНЫЕ ПРИЧИНЫ

• Неисправность электродвигателя

стеклоподъемника заднего (левого) окна

• Неисправность вспомогательного

переключателя стеклоподъемника заднего
(левого) окна

• Направляющая стекла неправильно

установлена или искривлена

• Стекло дверного окна неправильно

отрегулировано

• Функция предотвращения защемления

электростеклоподъемников активирована
преднамеренно

ДВЕРЬ

КУЗОВ

42A-56

ПРОЦЕДУРА ДИАГНОСТИКИ

ШАГ 1. Проверить положение полностью
закрытого электростеклоподъемника
(1) Выполнить процедуры запоминания

положения полностью закрытого окна.
См.

Стр.42A-83

(2) Полностью откройте окно задней (левой)

двери. С помощью вспомогательного
переключателя электростеклоподъемника
заднего (левого) окна полностью закройте
окно задней (левой) двери, и убедитесь в том,
что стекло окна задней (левой) двери
поднимается, но не опускается автоматически.

Q Результаты проверки в норме?

ДА :

Переход к Шагу 3.

НЕТ :

См. регулировку неисправного
электростеклоподъемника

Стр.42A-81

Переход к Шагу 2.

ШАГ 2. Проверить установку стекла окна двери
Убедитесь в том, что стекло окна задней (левой)
двери установлено нормально.

Q Появляется ли диагностический код?

ДА :

Переход к Шагу 3.

НЕТ :

См. регулировку стекла окна двери

Стр.42A-80

. Переход к Шагу 3.

положения «LOCK» (ВЫКЛ) в положение «ON».

(3) Проверьте, зарегистрирован ли

диагностический код.

Q Появляется ли диагностический код?

ДА :

Заменить вспомогательный
переключатель стеклоподъемника
заднего (левого) окна.

НЕТ :

Диагностика завершена.

КОД № L0946 Электростеклоподъемник задней левой двери - сбой считывания параметра

КОД № L0950 Электростеклоподъемник задней левой двери - сбой считывания положения

ОСТОРОЖНО

Прежде чем заменять ECU, следует убедиться
в нормальной работе цепей входного
и выходного сигналов.

КОММЕНТАРИИ ОТНОСИТЕЛЬНО
ПРИЗНАКА НЕИСПРАВНОСТИ

• Если информация вспомогательного

переключателя электростеклоподъемника
заднего (левого) окна не считывается,
вспомогательный переключатель
электростеклоподъемника заднего (левого)
окна выдает диагностический код № L0946.

• Если невозможно считать позицию стекла

окна задней левой двери, вспомогательный
переключатель электростеклоподъемника
заднего левого окна выдает диагностический
код № L0950.

ВОЗМОЖНЫЕ ПРИЧИНЫ

• Неисправность вспомогательного

переключателя стеклоподъемника заднего
(левого) окна

ПРОЦЕДУРА ДИАГНОСТИКИ

Повторная проверка диагностического кода
Ещё раз проверьте, зарегистрирован ли
диагностический код.
(1) Сбросить диагностический код.
(2) Переведите переключатель зажигания из

положения «LOCK» (ВЫКЛ) в положение
«ON».

(3) Проверьте, зарегистрирован ли

диагностический код.

Q Появляется ли диагностический код?

ДА :

Заменить вспомогательный
переключатель стеклоподъемника
заднего (левого) окна.

НЕТ :

Диагностика завершена.
