Mitsubishi Lancer X. Руководство - часть 717

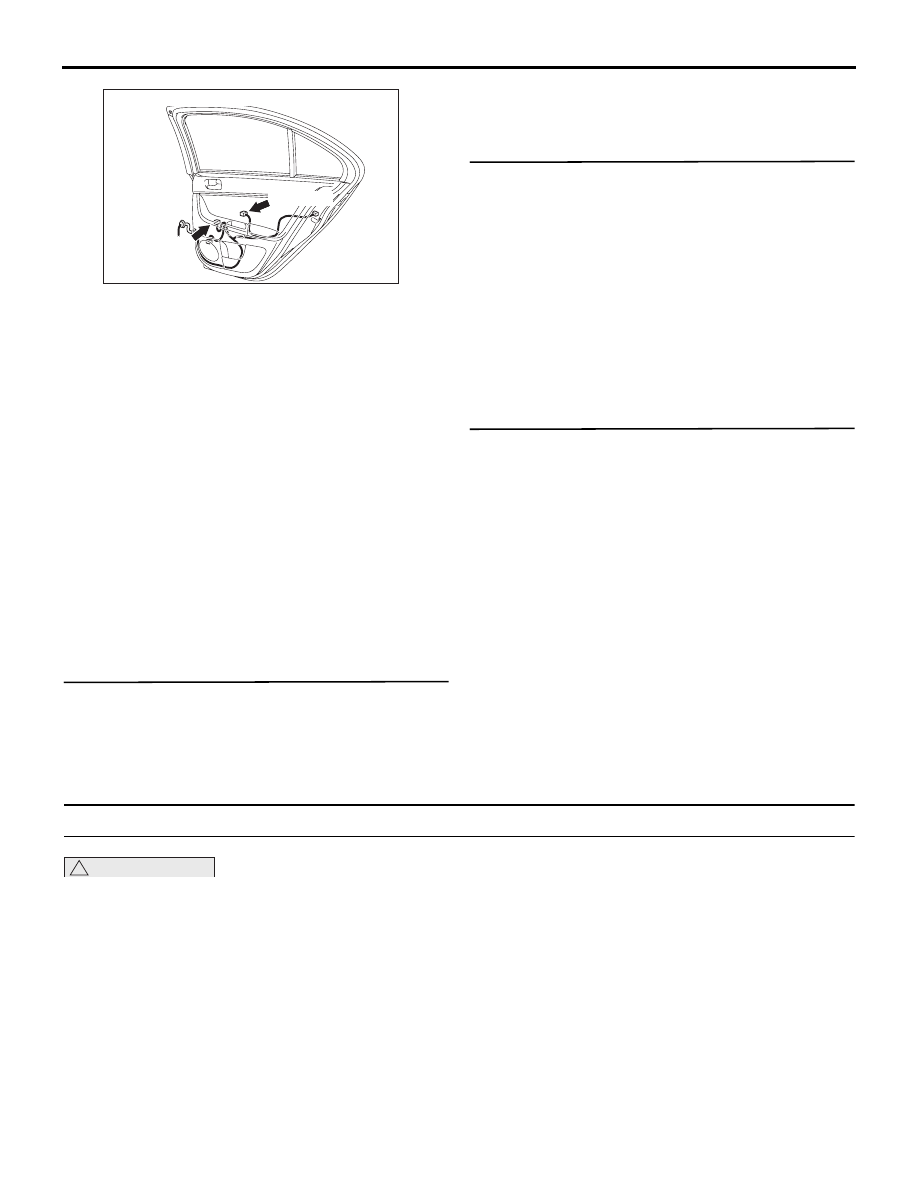

Разъемы: E-19, E-20

E-20

E-19 (GR)

AC612733

ДВЕРЬ

КУЗОВ

42A-61

КОММЕНТАРИИ ОТНОСИТЕЛЬНО
ПРИЗНАКА НЕИСПРАВНОСТИ

Если выявлена неисправность заземления
источника питания датчика электродвигателя
стеклоподъемника заднего (правого) окна,
вспомогательный переключатель
электростеклоподъемника заднего (правого) окна
выдает диагностический код № L0A36.

ВОЗМОЖНЫЕ ПРИЧИНЫ

• Неисправность электродвигателя

стеклоподъемника заднего (правого) окна

• Неисправность вспомогательного

переключателя стеклоподъемника заднего
(правого) окна

• Поврежден жгут проводов или разъемы

ПРОЦЕДУРА ДИАГНОСТИКИ

ШАГ 1. Проверка разъема: Разъем E-20
вспомогательного переключателя заднего
(правого) окна, разъем E-19 электродвигателя
стеклоподъемника заднего (правого) окна

Q Результаты проверки в норме?

ДА :

Переход к Шагу 2.

НЕТ :

Отремонтировать неисправный разъем.

ШАГ 2. Проверить жгут проводов между
клеммами № 3 разъема E-20
вспомогательного переключателя
электростеклоподъемника задней (правой)
двери и клеммами № 6 разъема E-19
электродвигателя стеклоподъемника заднего
(правого) окна

• Проверить линию электропитания на наличие

обрыва и короткого замыкания.

Q Результаты проверки в норме?

ДА :

Переход к Шагу 3.

НЕТ :

Отремонтировать жгут проводов.

ШАГ 3. Повторная проверка диагностического
кода
Заменить электродвигатель стеклоподъемника
заднего (правого) окна. Ещё раз проверьте,
зарегистрирован ли диагностический код.
(1) Сбросить диагностический код.
(2) Переведите переключатель зажигания из

положения «LOCK» (ВЫКЛ) в положение «ON».

(3) Проверьте, зарегистрирован ли

диагностический код.

Q Появляется ли диагностический код?

ДА :

Заменить вспомогательный
переключатель стеклоподъемника
заднего (правого) окна.

НЕТ :

Диагностика завершена.

КОД № L0A40 Электростеклоподъемник задней правой двери - 3-кратная защита от заедания

ОСТОРОЖНО

Прежде чем заменять ECU, следует убедиться
в нормальной работе цепей входного
и выходного сигналов.

КОММЕНТАРИИ ОТНОСИТЕЛЬНО
ПРИЗНАКА НЕИСПРАВНОСТИ

Если функция предотвращения защемления
электростеклоподъемников активирована три
раза подряд или более, вспомогательный
переключатель электростеклоподъемника
заднего (правого) окна выдает диагностический
код № L0A40.

ВОЗМОЖНЫЕ ПРИЧИНЫ

• Неисправность электродвигателя

стеклоподъемника заднего (правого) окна

• Неисправность вспомогательного

переключателя стеклоподъемника заднего
(правого) окна

• Направляющая стекла неправильно

установлена или искривлена

• Стекло дверного окна неправильно

отрегулировано

• Функция предотвращения защемления

электростеклоподъемников активирована
преднамеренно

ДВЕРЬ

КУЗОВ

42A-62

ПРОЦЕДУРА ДИАГНОСТИКИ

ШАГ 1. Проверить положение полностью
закрытого электростеклоподъемника
(1) Выполнить процедуры запоминания

положения полностью закрытого окна.
См.

Стр.42A-83

(2) Полностью откройте окно задней (правой)

двери. С помощью вспомогательного
переключателя электростеклоподъемника
заднего (правого) окна полностью закройте
окно задней (правой) двери, и убедитесь
в том, что стекло окна задней (правой) двери
поднимается, но не опускается автоматически.

Q Результаты проверки в норме?

ДА :

Переход к Шагу 3.

НЕТ :

См. регулировку неисправного
электростеклоподъемника

Стр.42A-81

Переход к Шагу 2.

ШАГ 2. Проверить установку стекла окна двери
Убедитесь в том, что стекло окна задней (правой)
двери установлено нормально.

Q Появляется ли диагностический код?

ДА :

Переход к Шагу 3.

НЕТ :

См. регулировку стекла окна двери

Стр.42A-80

. Переход к Шагу 3.

положения «LOCK» (ВЫКЛ) в положение «ON».

(3) Проверьте, зарегистрирован ли

диагностический код.

Q Появляется ли диагностический код?

ДА :

Заменить вспомогательный
переключатель стеклоподъемника
заднего (правого) окна.

НЕТ :

Диагностика завершена.

КОД № L0A46 Электростеклоподъемник задней правой двери - сбой считывания параметра

КОД № L0A50 Электростеклоподъемник задней правой двери - сбой считывания позиции

ОСТОРОЖНО

Прежде чем заменять ECU, следует убедиться
в нормальной работе цепей входного
и выходного сигналов.

КОММЕНТАРИИ ОТНОСИТЕЛЬНО
ПРИЗНАКА НЕИСПРАВНОСТИ

• Если информация вспомогательного

переключателя электростеклоподъемника
заднего (правого) окна не считывается,
вспомогательный переключатель
электростеклоподъемника заднего (правого)
окна выдает диагностический код № L0A46.

• Если невозможно считать позицию стекла

окна задней правой двери, вспомогательный
переключатель электростеклоподъемника
заднего правого окна выдает диагностический
код № L0A50.

ВОЗМОЖНЫЕ ПРИЧИНЫ

• Неисправность вспомогательного

переключателя стеклоподъемника заднего
(правого) окна

ПРОЦЕДУРА ДИАГНОСТИКИ

Повторная проверка диагностического кода
Ещё раз проверьте, зарегистрирован ли
диагностический код.
(1) Сбросить диагностический код.
(2) Переведите переключатель зажигания из

положения «LOCK» (ВЫКЛ) в положение «ON».

(3) Проверьте, зарегистрирован ли

диагностический код.

Q Появляется ли диагностический код?

ДА :

Заменить вспомогательный
переключатель стеклоподъемника
заднего (правого) окна.

НЕТ :

Диагностика завершена.

ДВЕРЬ

КУЗОВ

42A-63

ПРОЦЕДУРЫ РАБОТЫ
С ПРИЗНАКАМИ НЕИСПРАВНОСТЕЙ
<ОКНО С
ЭЛЕКТРОСТЕКЛОПОДЪЕМНИКОМ>

ПРОЦЕДУРА ВЫЯВЛЕНИЯ B-1: Электростеклоподъемники не работают.

ОСТОРОЖНО

Прежде чем заменять ECU, следует убедиться
в нормальной работе цепи электропитания,
цепи заземления и цепи связи.

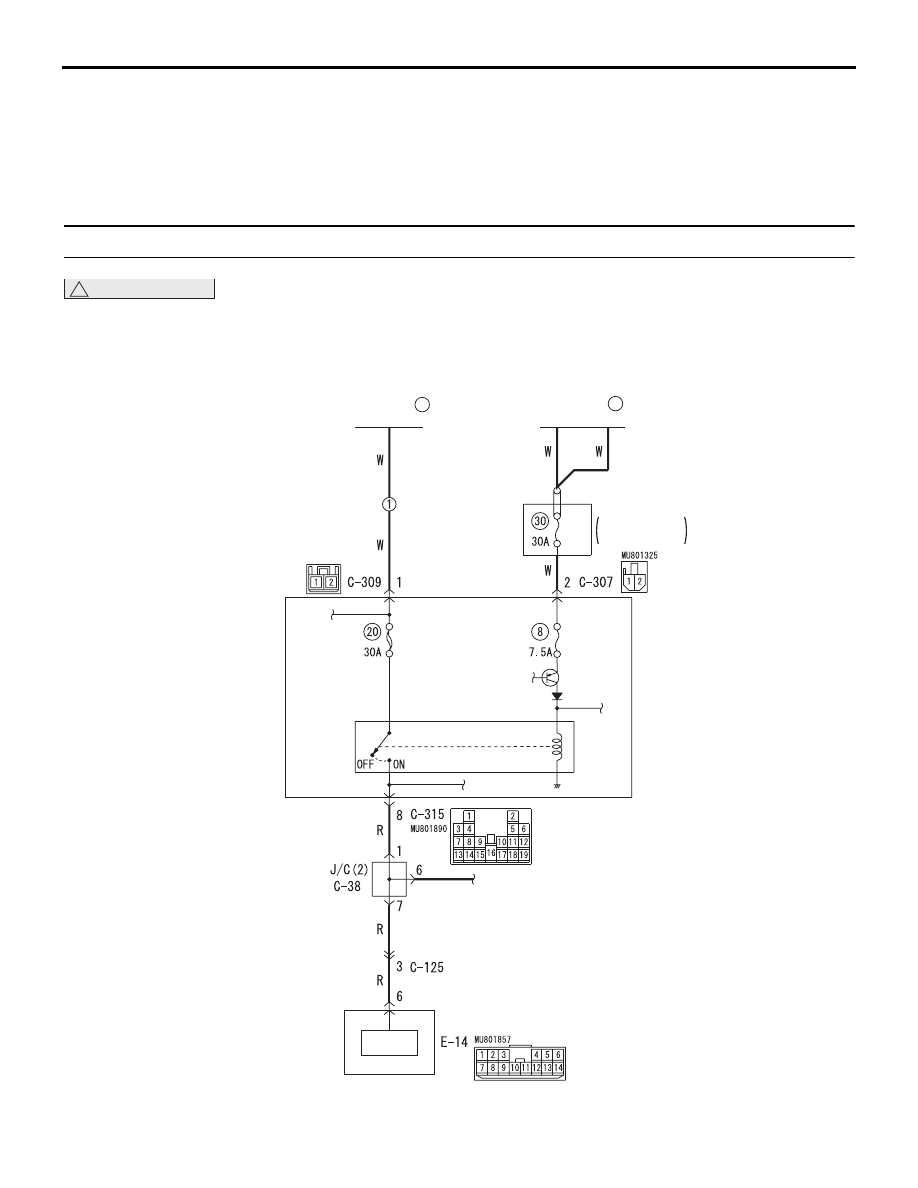

Цепь питания электростеклоподъемника

Цветовая кодировка проводов

B: Черный LG: Светло-зеленый G: Зеленый L: Синий W: Белый Y: Желтый SB: Голубой

BR: Коричневый O: Оранжевый GR: Серый R: Красный P: Розовый V: Фиолетовый

PU: Пурпурный SI: Серебристый

ЦП

ГЛАВНЫЙ ПЕРЕКЛЮЧАТЕЛЬ

СТЕКЛОПОДЪЕМНИКОВ

БЛОК РЕЛЕ

МОТОРНЫЙ

ОТСЕК

ПЛАВКАЯ

ПЕРЕМЫЧКА

ПЛАВКАЯ

ПЕРЕМЫЧКА

РЕЛЕ

ЭЛЕКТРО-

СТЕКЛО-

ПОДЪЕМ-

НИКА

AC613424

ETACS-ECU

C-309 (B)

C-307 (B)

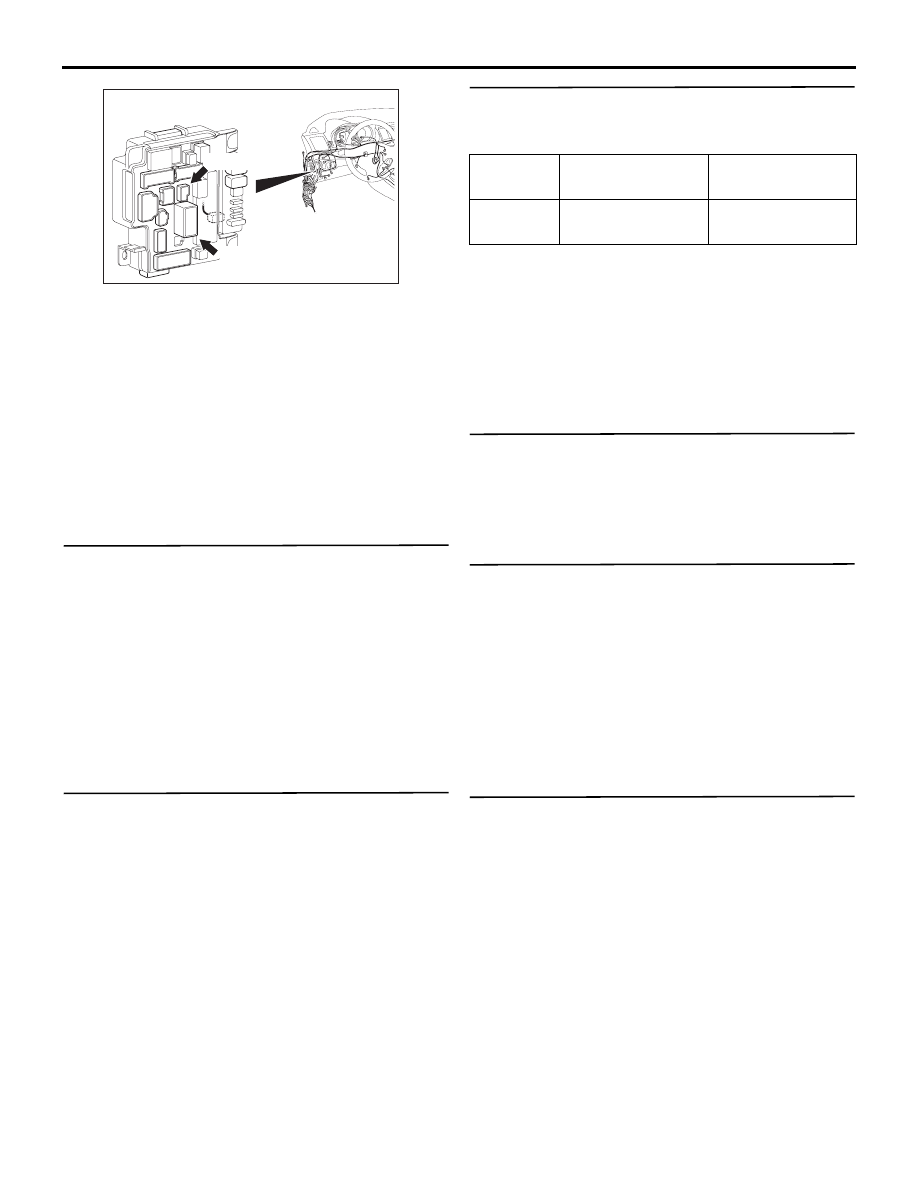

Разъемы: C-307, C-309

AC608152

ДВЕРЬ

КУЗОВ

42A-64

КОММЕНТАРИИ ОТНОСИТЕЛЬНО
ПРИЗНАКА НЕИСПРАВНОСТИ

Если электростеклоподъемники совсем не
работают, возможно, неисправен источник
питания или ETACS-ECU.

ВОЗМОЖНЫЕ ПРИЧИНЫ

• Неисправность ETACS-ECU

• Поврежден жгут проводов или разъемы

ПРОЦЕДУРА ДИАГНОСТИКИ

ШАГ 1. Проверить систему источника
электропитания.
Установив переключатель зажигания
в положение «LOCK» (ВЫКЛ), проверьте работу
следующей функции:

• Аварийная сигнализация

Q Результаты проверки в норме?

ДА :

Переход к Шагу 2.

НЕТ :

См. ГРУППА 54A

− Неисправность цепи

электропитания ETACS-ECU

Стр.54A-321

ШАГ 2. Диагностический код M.U.T.-III
Проверить, выдает ли ETACS-ECU
диагностический код.

Q Появляется ли диагностический код?

ДА :

См. ГРУППА 54B

− Поиск и устранение

неисправностей

Стр.54 В-3

НЕТ :

Переход к Шагу 3.

ШАГ 3. Перечень данных M.U.T.-III
Проверить сигналы, связанные с работой
элктростеклоподъемника.

Элемент
№:

Название
элемента

Нормальные
условия

254

Напряжение
зажигания

Напряжение
аккумулятора

НОРМА: Отображается нормальное
состояние.

Q Результаты проверки в норме?

ДА :

Переход к Шагу 4.

НЕТ :

См. ГРУППА 54A

− Процедура

выявления 2: Не поступает сигнал от
переключателя зажигания (IG1)

Стр.54A-325

ШАГ 4. Проверка разъема: Разъем ETACS-ECU
C-309

Q Результаты проверки в норме?

ДА :

Переход к Шагу 5.

НЕТ :

Отремонтировать неисправный разъем.

ШАГ 5. Измерение напряжения на разъеме
ETACS-ECU C-309.
(1) Отсоединить разъём и измерить

сопротивление со стороны жгута проводов.

(2) Измерить напряжение между клеммой № 1

разъема C-309 ETACS-ECU и «массой».

НОРМА: Напряжение аккумулятора

Q Результаты проверки в норме?

ДА :

Переход к Шагу 7.

НЕТ :

Переход к Шагу 6.

ШАГ 6. Проверить жгут проводов между
клеммой № 1 разъема C-309 ETACS-ECU
и плавкой перемычкой (34).

Q Результаты проверки в норме?

ДА :

Перемежающаяся неисправность
(см. ГРУППА 00

− Как использовать пункты

меню сервиса для поиска
неисправностей/проверки - Как устранять
перемежающиеся неисправности

Стр.00-15

НЕТ :

Отремонтировать жгут проводов.
