Mitsubishi Lancer X. Руководство - часть 692





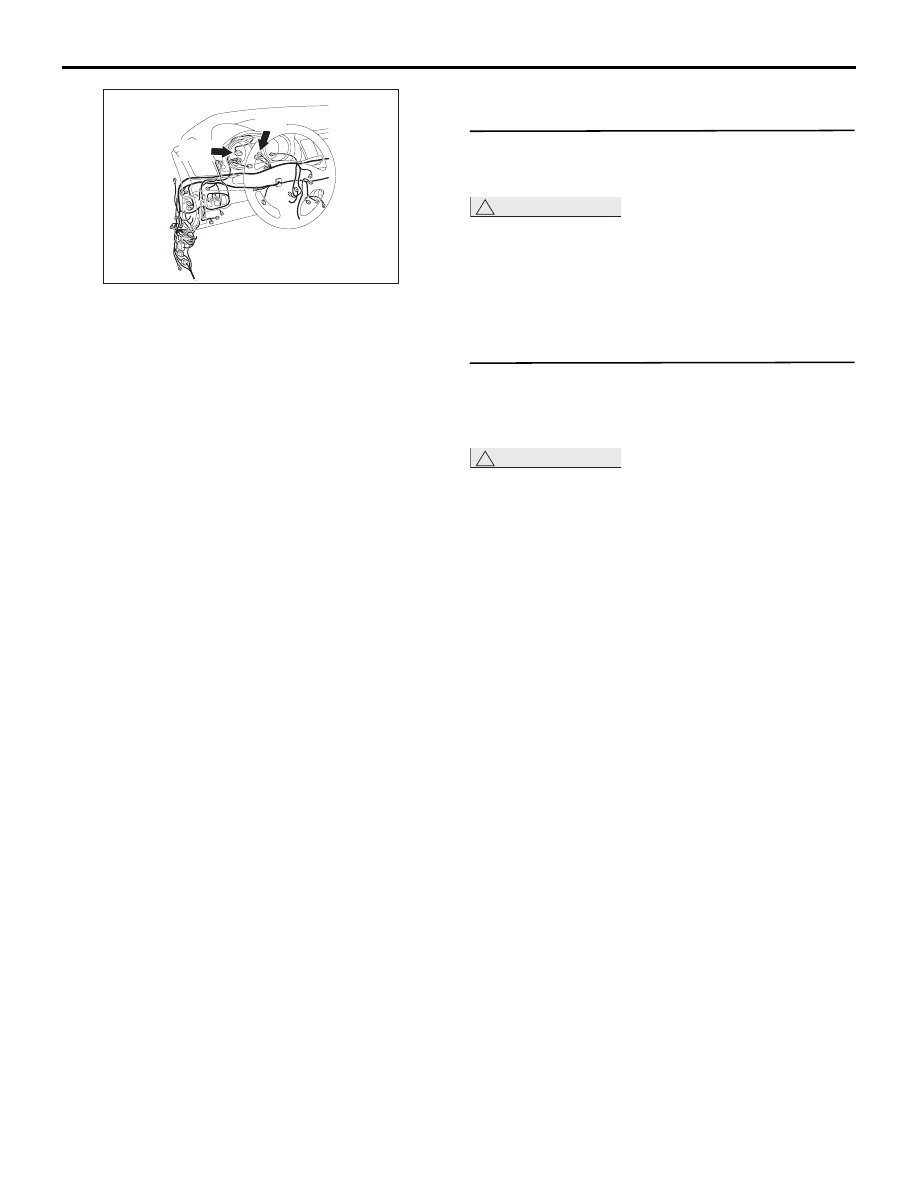

FD

Разъем: C-04

AC612705

Разъем: C-103

AG

AC700271

ПОИСК И УСТРАНЕНИЕ НЕИСПРАВНОСТЕЙ

ЛОКАЛЬНАЯ СЕТЬ КОНТРОЛЛЕРА (CAN)

54C-75

ФУНКЦИЯ

Если M.U.T.-III не может обмениваться данными
с радиоприемником и CD-плеером, будет выдан
этот результат диагностики.

УСЛОВИЯ ОЦЕНКИ НЕИСПРАВНОСТЕЙ

Если для радиоприемника и CD-плеера не
установлен коммуникационный флаг, ETACS-блок
управления определяет наличие сбоя.

СОВЕТЫ ПО ПОИСКУ И УСТРАНЕНИЮ
НЕИСПРАВНОСТЕЙ

• Неисправность разъема [соединительный

разъем (CAN1), разъем радиоприемника
и CD-плеера соединены неправильно]

• Неисправность жгута электропроводки [обрыв

цепи между разъемом радиоприемника
и CD-плеера и соединительным разъемом
(CAN1), цепь электропитания радиоприемника
и CD-плеера]

• Неисправность радиоприемника и CD-плеера

ПРОЦЕДУРА ДИАГНОСТИКИ

ШАГ 1. Проверка разъема: Соединительный
разъем C-04 (CAN1) и разъем C-103
радиоприемника и CD-плеера

!

ОСТОРОЖНО

Свивка витой пары должна заканчиваться не
далее 10 см от разъема. Для получения
дополнительной информации см.

Стр. 54C-8

.

Q: Результат проверки в норме?

ДА :

Перейти к шагу 2.

НЕТ :

Отремонтировать неисправный разъем.

ШАГ 2. Проверить жгут электропроводки
между разъемом C-103 радиоприемника
и CD-плеера и соединительным разъемом
C-04 (CAN1)

!

ОСТОРОЖНО

Четко придерживаться процедуры по ремонту
электропроводки. Для получения
дополнительной информации см.

Стр. 54C-8

.

Отсоединить разъем радиоприемника
и CD-плеера и соединительный разъем (CAN1),
проверить следующий жгут электропроводки.

• Жгут электропроводки между разъемом C-103

радиоприемника и CD-плеера (вывод №23)
и соединительным разъемом C-04 (CAN1)
(вывод №7) <CAN_H>

• Жгут электропроводки между разъемом C-103

радиоприемником и CD-плеером (вывод №33)
и соединительным разъемом C-04 (CAN1)
(вывод №20) <CAN_L>

Q: Результат проверки в норме?

ДА :

Проверить цепь электропитания
радиоприемника и CD-плеера.
См. ГРУППУ 54A

− Радиоприемник

и CD-плеер

− Поиск и устранение

неисправностей

Стр. 54A-259

.

НЕТ :

Отремонтируйте жгут электропроводки.

ПОИСК И УСТРАНЕНИЕ НЕИСПРАВНОСТЕЙ

ЛОКАЛЬНАЯ СЕТЬ КОНТРОЛЛЕРА (CAN)

54C-76

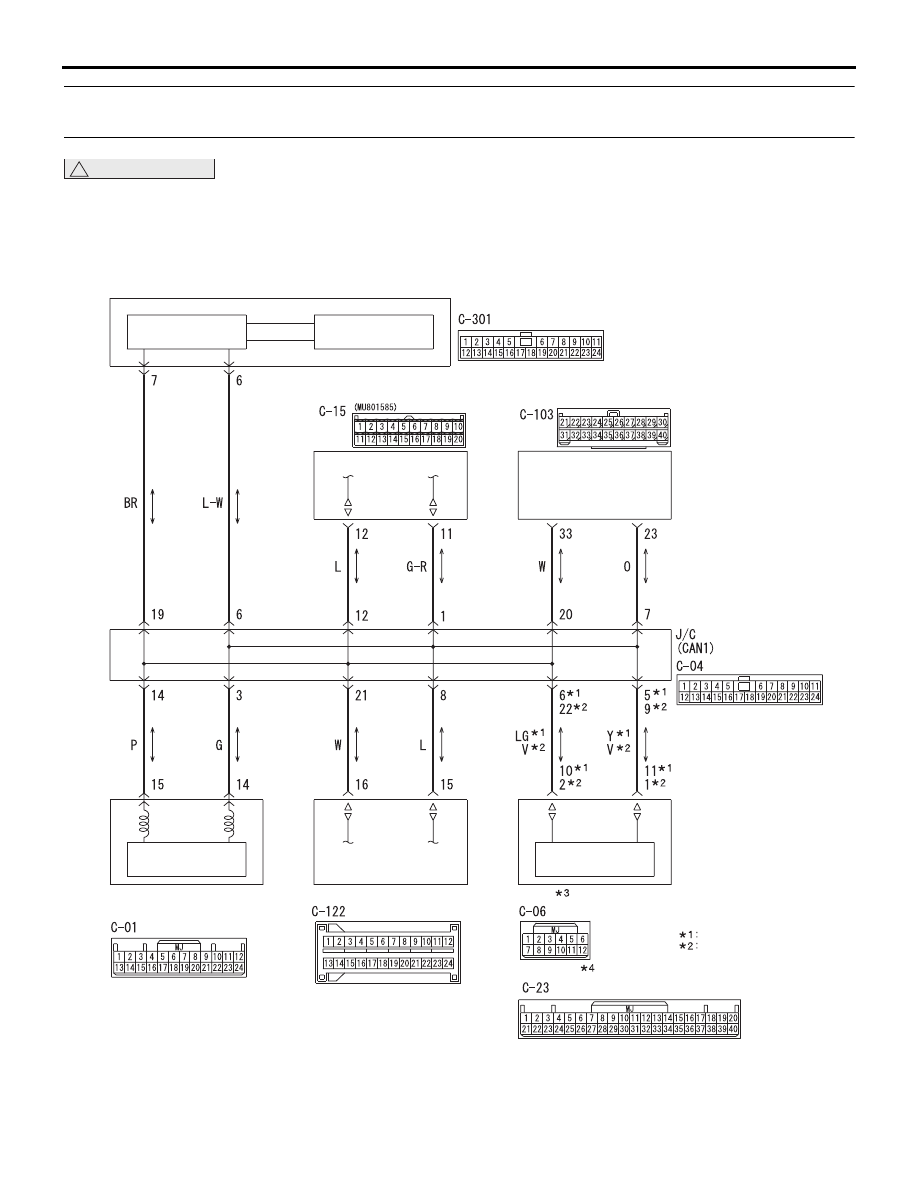

Пункт диагностики 14: Диагностировать, когда тестер M.U.T.-III не может получать данные,
посылаемые комбинированным измерителем

!

ОСТОРОЖНО

При обслуживании линии шины CAN необходимо заземляться, прикасаясь к металлическому
предмету, например неокрашенной водопроводной трубе. Если этого не сделать, то компонент,
присоединенный к данной линии шины CAN, может быть испорчен.

AC700673

Цветовая кодировка проводов
B: Черный     LG: Светло-зеленый     G: Зеленый     L: Синий
W: Белый     Y: Желтый     SB: Голубой     BR: Коричневый
O: Оранжевый     GR: Серый     R: Красный     P: Розовый
V: Фиолетовый     PU: Пурпурный     SI: Серебристый

АВТОМОБИЛИ С KOS

АВТОМОБИЛИ С WCM

ЦЕПЬ УПРАВ-
ЛЕНИЯ CAN

ЦЕПЬ УПРАВ-
ЛЕНИЯ CAN

ПРИМЕЧАНИЕ

РАДИОПРИЕМНИК И
ПРОИГРЫВАТЕЛЬ
КОМПАКТ-ДИСКОВ

WCM

SRS-ECU

KOS-ECU

КОМБИНИРОВАННЫЙ
СЧЕТЧИК

Блок управления
кондиционером

ЦЕПЬ УПРАВ-
ЛЕНИЯ CAN

ЦЕПЬ
ИНТЕРФЕЙСА

ETACS-ECU

Коммуникационная цепь CAN

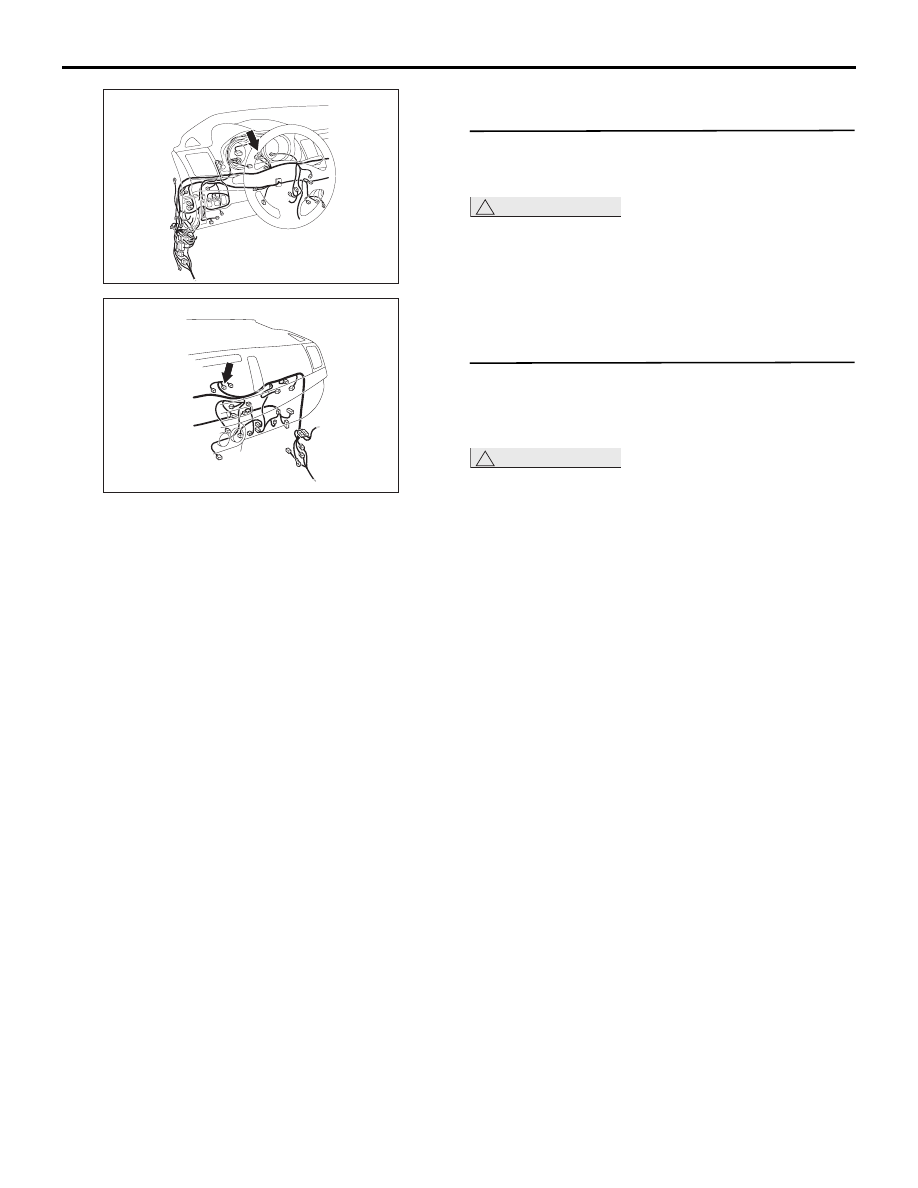

C-04

C-01

FE

Разъемы: C-01, C-04

AC612705

ПОИСК И УСТРАНЕНИЕ НЕИСПРАВНОСТЕЙ

ЛОКАЛЬНАЯ СЕТЬ КОНТРОЛЛЕРА (CAN)

54C-77

ФУНКЦИЯ

Если M.U.T.-III не может обмениваться данными
с комбинированным измерителем, будет выдан
этот результат диагностики.

УСЛОВИЯ ОЦЕНКИ НЕИСПРАВНОСТЕЙ

Если для комбинированного измерителя не
установлен коммуникационный флаг, ETACS-блок
управления определяет наличие сбоя.

СОВЕТЫ ПО ПОИСКУ И УСТРАНЕНИЮ
НЕИСПРАВНОСТЕЙ

• Неисправность разъема [соединительный

разъем (CAN1) или разъем комбинированного
измерителя соединены неправильно]

• Неисправность жгута электропроводки [обрыв

цепи между разъемом комбинированного
измерителя и соединительным разъемом
(CAN1), или в цепи электропитания
к комбинированному счетчику]

• Неисправность комбинированного измерителя

ПРОЦЕДУРА ДИАГНОСТИКИ

ШАГ 1. Проверка разъема: Соединительный
разъем C-04 (CAN1) и разъем C-01
комбинированного измерителя

!

ОСТОРОЖНО

Свивка витой пары должна заканчиваться не
далее 10 см от разъема. Для получения
дополнительной информации см.

Стр. 54C-8

.

Q: Результат проверки в норме?

ДА :

Перейти к шагу 2.

НЕТ :

Отремонтировать неисправный разъем.

ШАГ 2. Проверить жгут электропроводки
между разъемом C-01 комбинированного
измерителя и соединительным разъемом
C-04 (CAN1)

!

ОСТОРОЖНО

Четко придерживаться процедуры по ремонту
электропроводки. Для получения
дополнительной информации см.

Стр. 54C-8

.

Отсоединить разъем комбинированного
измерителя и соединительный разъем (CAN1),
проверить следующие жгуты электропроводки.

• Жгут электропроводки между разъемом C-01

комбинированного измерителя (вывод №14)
и соединительным разъемом C-04 (CAN1)
(вывод №3) <CAN_H>

• Жгут электропроводки между разъемом C-01

комбинированного измерителя (вывод №15)
и соединительным разъемом C-04 (CAN1)
(вывод №14) <CAN_L>

Q: Результат проверки в норме?

ДА :

Проверить цепь электропитания
комбинированного измерителя.
(См. ГРУППУ 54A

− Комбинированный

измеритель

− Поиск и устранение

неисправностей

Стр. 54A-38

).

НЕТ :

Отремонтируйте жгут электропроводки.

ПОИСК И УСТРАНЕНИЕ НЕИСПРАВНОСТЕЙ

ЛОКАЛЬНАЯ СЕТЬ КОНТРОЛЛЕРА (CAN)

54C-78

Пункт диагностики 15: Диагностировать, когда тестер M.U.T.-III не может получать данные,
посылаемые WCM

!

ОСТОРОЖНО

При обслуживании линии шины CAN необходимо заземляться, прикасаясь к металлическому
предмету, например неокрашенной водопроводной трубе. Если этого не сделать, то компонент,
присоединенный к данной линии шины CAN, может быть испорчен.

AC700673

Цветовая кодировка проводов
B: Черный     LG: Светло-зеленый     G: Зеленый     L: Синий
W: Белый     Y: Желтый     SB: Голубой     BR: Коричневый
O: Оранжевый     GR: Серый     R: Красный     P: Розовый
V: Фиолетовый     PU: Пурпурный     SI: Серебристый

АВТОМОБИЛИ С KOS

АВТОМОБИЛИ С WCM

ЦЕПЬ УПРАВ-
ЛЕНИЯ CAN

ЦЕПЬ УПРАВ-
ЛЕНИЯ CAN

ПРИМЕЧАНИЕ

РАДИОПРИЕМНИК И
ПРОИГРЫВАТЕЛЬ
КОМПАКТ-ДИСКОВ

WCM

SRS-ECU

KOS-ECU

КОМБИНИРОВАННЫЙ
СЧЕТЧИК

Блок управления
кондиционером

ЦЕПЬ УПРАВ-
ЛЕНИЯ CAN

ЦЕПЬ
ИНТЕРФЕЙСА

ETACS-ECU

Коммуникационная цепь CAN
