Mitsubishi Lancer X. Руководство - часть 691





ПОИСК И УСТРАНЕНИЕ НЕИСПРАВНОСТЕЙ

ЛОКАЛЬНАЯ СЕТЬ КОНТРОЛЛЕРА (CAN)

54C-71

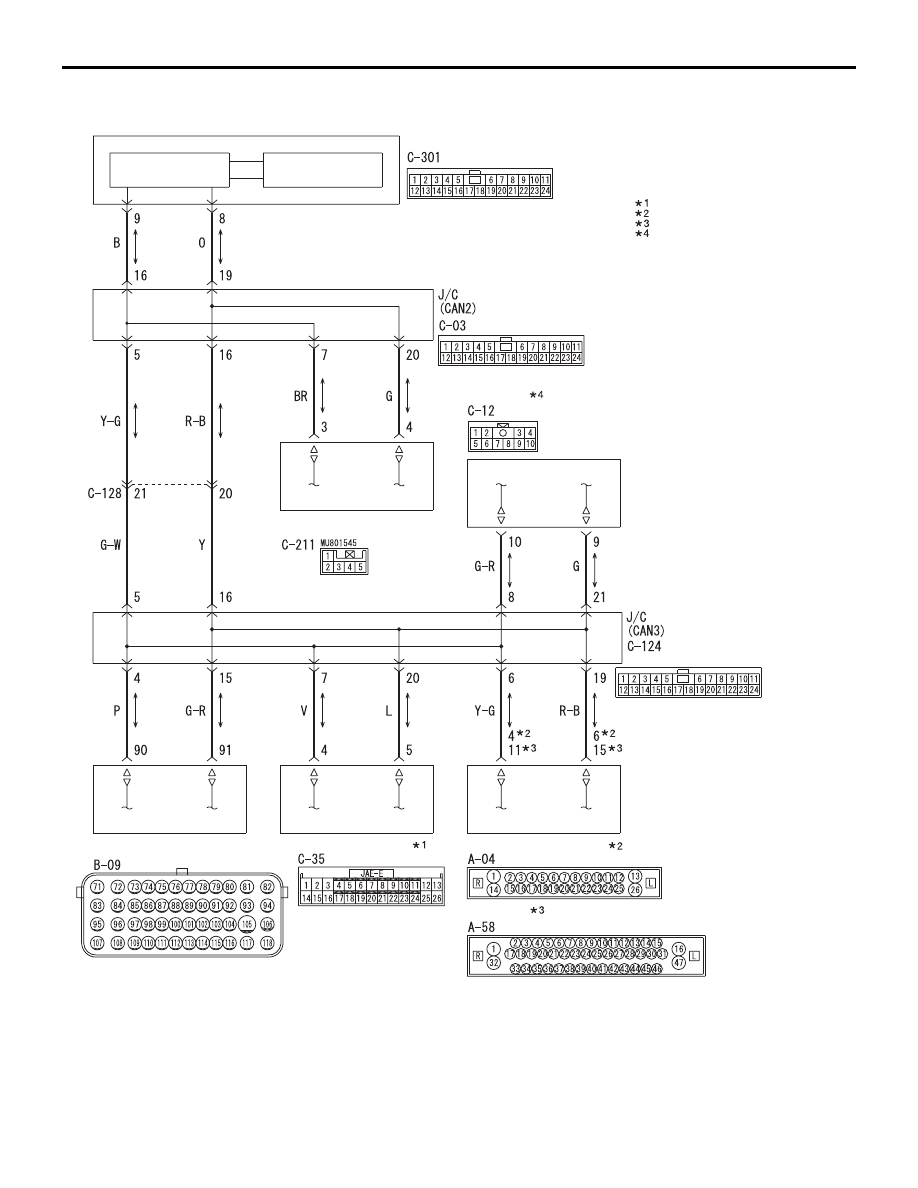

Пункт диагностики 12: Диагностировать линии между соединительным разъемом ETACS-блока
управления и соединительным разъемом (CAN2)

!

ОСТОРОЖНО

При обслуживании линии шины CAN необходимо заземляться, прикасаясь к металлическому
предмету, например неокрашенной водопроводной трубе. Если этого не сделать, то компонент,
присоединенный к данной линии шины CAN, может быть испорчен.

AC700672

Цветовая кодировка
проводов
B: Черный
LG: Светло-зеленый
G: Зеленый
L: Синий
W: Белый
Y: Желтый
SB: Голубой
BR: Коричневый
O: Оранжевый
GR: Серый
R: Красный
P: Розовый
V: Фиолетовый
PU: Пурпурный
SI: Серебристый

: АВТОМОБИЛИ С AFS

: АВТОМОБИЛИ С ASC

: АВТОМОБИЛИ БЕЗ ASC

: Вариатор

ПРИМЕЧАНИЕ

БЛОК УПРАВЛЕНИЯ
ДВИГАТЕЛЕМ

ASC-ECU

ABS-блок управления

<AFS, ASC>

ECU ВАРИАТОРА

ДАТЧИК ПОВОРОТА
РУЛЕВОГО КОЛЕСА

ЦЕПЬ УПРАВ-
ЛЕНИЯ CAN

ЦЕПЬ
ИНТЕРФЕЙСА

AFS-ECU

ETACS-ECU

Коммуникационная цепь CAN

ПОИСК И УСТРАНЕНИЕ НЕИСПРАВНОСТЕЙ

ЛОКАЛЬНАЯ СЕТЬ КОНТРОЛЛЕРА (CAN)

54C-72

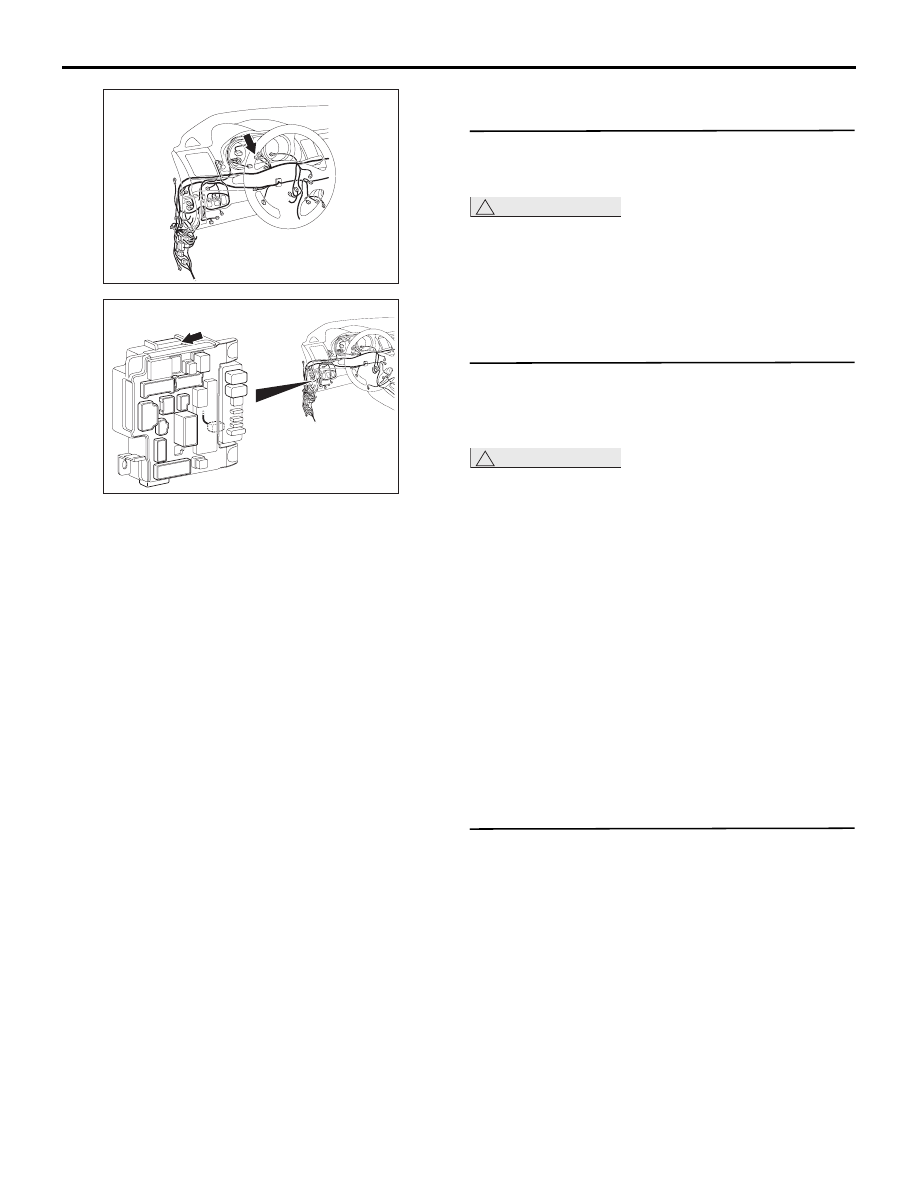

EZ

Разъем: C-03

AC612705

ETACS-ECU

Разъем: C-301

BT

AC608152

ПОИСК И УСТРАНЕНИЕ НЕИСПРАВНОСТЕЙ

ЛОКАЛЬНАЯ СЕТЬ КОНТРОЛЛЕРА (CAN)

54C-73

ФУНКЦИЯ

При наличии сбоя в жгуте электропроводки
между разъемом ETACS-блока управления
и соединительным разъемом (CAN2), будет
выдан этот результат диагностики.

УСЛОВИЯ ОЦЕНКИ НЕИСПРАВНОСТИ

Если коммуникационный флаг не установлен для
некоторых блоков управления на линии CAN-C,
ETACS-блок управления определяет наличие
сбоя.

СОВЕТЫ ПО ПОИСКУ И УСТРАНЕНИЮ
НЕИСПРАВНОСТЕЙ

• Неисправность разъема [соединительный

разъем (CAN2) или разъем ETACS-блока
управления присоединены неправильно]

• Неисправность жгута электропроводки [обрыв

цепи между разъемом ETACS-блока
управления и соединительным разъемом
(CAN2), цепь электропитания к блоку
управления двигателем]

• Неисправность ЭБУ ETACS

ПРОЦЕДУРА ДИАГНОСТИКИ

ШАГ 1. Проверка разъема: Соединительный
разъем C-03 (CAN2) и разъем C-301
ETACS-блока управления

!

ОСТОРОЖНО

Свивка витой пары должна заканчиваться не
далее 10 см от разъема. Для получения
дополнительной информации см.

Стр. 54C-8

.

Q: Результат проверки в норме?

ДА :

Перейти к шагу 2.

НЕТ :

Отремонтировать неисправный разъем.

ШАГ 2. Проверить жгут электропроводки
между разъемом C-301 ETACS-блока
управления и соединительным разъемом
C-03 (CAN2)

!

ОСТОРОЖНО

Четко придерживаться процедуры по ремонту
электропроводки. Для получения
дополнительной информации см.

Стр. 54C-8

.

Отсоединить разъем ETACS-блока управления
и соединительный разъем (CAN2) и проверить
следующий жгут электропроводки.

• Жгут электропроводки между разъемом C-301

ETACS-блока управления (вывод №9)
и соединительным разъемом C-03 (CAN2)
(вывод №16) <CAN_H>

• Жгут электропроводки между разъемом C-301

ETACS-блока управления (вывод №8)
и соединительным разъемом C-03 (CAN2)
(вывод №19) <CAN_L>

Q: Результат проверки в норме?

ДА :

Перейти к шагу 3.

НЕТ :

Отремонтируйте жгут электропроводки.

ШАГ 3. Проверка признака неисправности
Диагностировать линию шины CAN и убедиться,
что отображается нормальное состояние.

Q: Результат проверки в норме?

ДА :

Причиной может быть периодически
возникающий отказ (см. ГРУППУ 00

−

Методика использования контрольных
точек для проверки / устранения
неисправностей

− Методика устранения

периодически возникающего отказа

Стр. 00-15

).

НЕТ :

Замените ЭБУ ETACS.

ПОИСК И УСТРАНЕНИЕ НЕИСПРАВНОСТЕЙ

ЛОКАЛЬНАЯ СЕТЬ КОНТРОЛЛЕРА (CAN)

54C-74

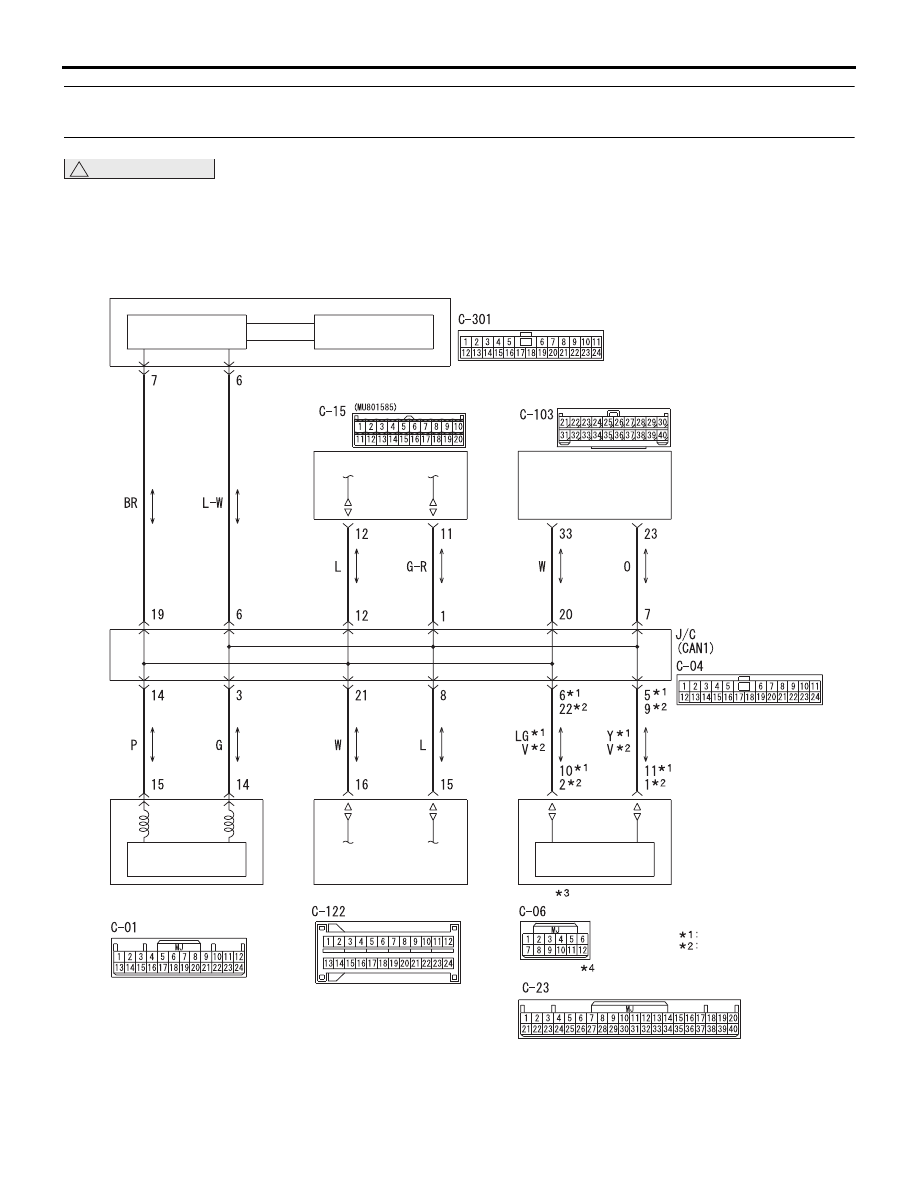

Пункт диагностики 13: Диагностировать, когда тестер M.U.T.-III не может получать данные,
посылаемые радиоприемником и CD-плеером

!

ОСТОРОЖНО

При обслуживании линии шины CAN необходимо заземляться, прикасаясь к металлическому
предмету, например неокрашенной водопроводной трубе. Если этого не сделать, то компонент,
присоединенный к данной линии шины CAN, может быть испорчен.

AC700673

Цветовая кодировка проводов
B: Черный     LG: Светло-зеленый     G: Зеленый     L: Синий
W: Белый     Y: Желтый     SB: Голубой     BR: Коричневый
O: Оранжевый     GR: Серый     R: Красный     P: Розовый
V: Фиолетовый     PU: Пурпурный     SI: Серебристый

АВТОМОБИЛИ С KOS

АВТОМОБИЛИ С WCM

ЦЕПЬ УПРАВ-
ЛЕНИЯ CAN

ЦЕПЬ УПРАВ-
ЛЕНИЯ CAN

ПРИМЕЧАНИЕ

РАДИОПРИЕМНИК И
ПРОИГРЫВАТЕЛЬ
КОМПАКТ-ДИСКОВ

WCM

SRS-ECU

KOS-ECU

КОМБИНИРОВАННЫЙ
СЧЕТЧИК

Блок управления
кондиционером

ЦЕПЬ УПРАВ-
ЛЕНИЯ CAN

ЦЕПЬ
ИНТЕРФЕЙСА

ETACS-ECU

Коммуникационная цепь CAN
