Mitsubishi Lancer X. Руководство - часть 690

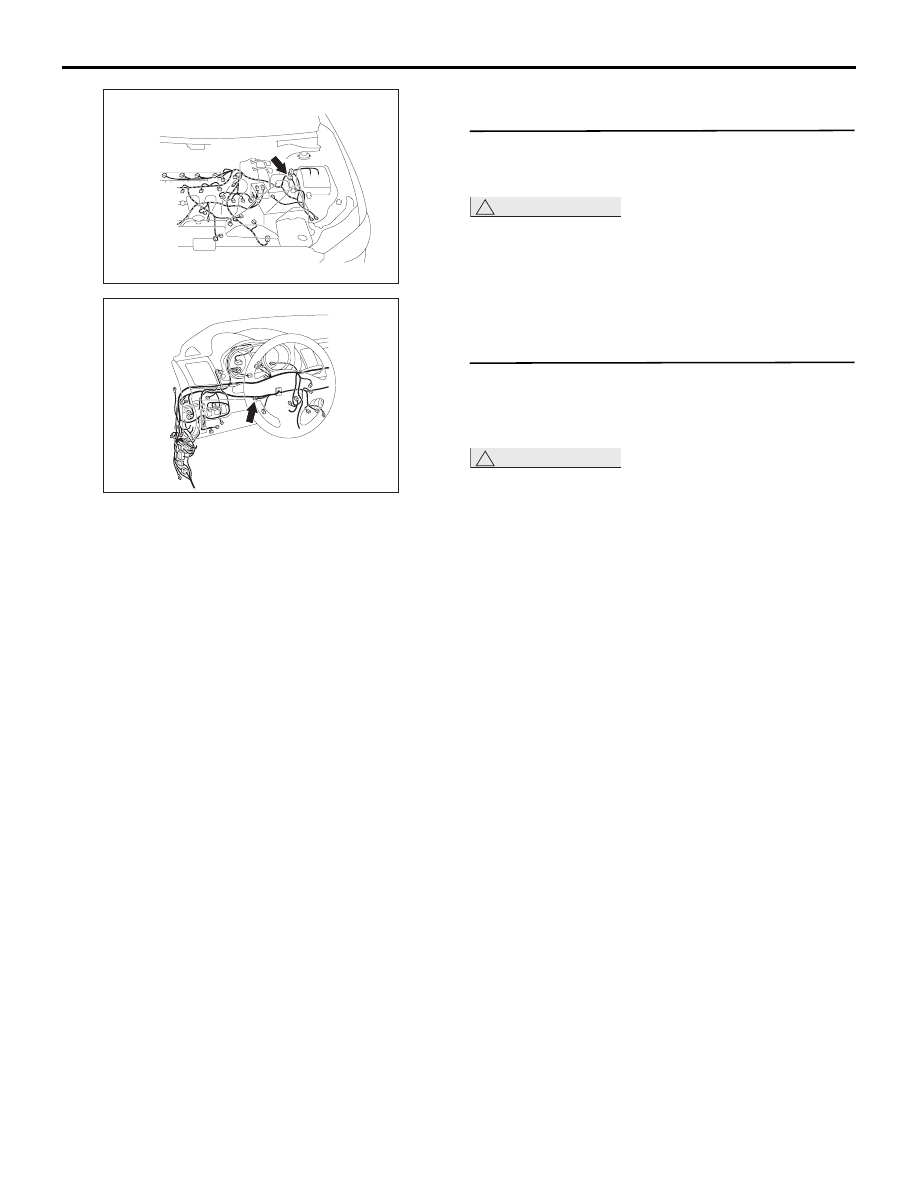

B-09 (GR)

Разъем: B-09

AC

AC700270

FB

Разъем: C-124

AC612705

ПОИСК И УСТРАНЕНИЕ НЕИСПРАВНОСТЕЙ

ЛОКАЛЬНАЯ СЕТЬ КОНТРОЛЛЕРА (CAN)

54C-67

ФУНКЦИЯ

Если M.U.T.-III не может обмениваться данными
с блоком управления двигателем, будет выдан
этот результат диагностики.

УСЛОВИЯ ОЦЕНКИ НЕИСПРАВНОСТИ

Если для блока управления двигателем не
установлен коммуникационный флаг, ETACS-блок
управления определяет наличие сбоя.

СОВЕТЫ ПО ПОИСКУ И УСТРАНЕНИЮ
НЕИСПРАВНОСТЕЙ

• Неисправность разъема [соединительный

разъем (CAN3) или разъем блока управления
двигателем соединены неправильно]

• Неисправность жгута электропроводки [обрыв

цепи между блоком управления двигателем
и соединительным разъемом (CAN3), линия
электропитания к блоку управления
двигателем]

• Неисправность блока управления двигателем

ПРОЦЕДУРА ДИАГНОСТИКИ

ШАГ 1. Проверка разъема: Разъем B-09 блока
управления двигателем и соединительный
разъем C-124 (CAN3)

!

ОСТОРОЖНО

Свивка витой пары должна заканчиваться не
далее 10 см от разъема. Для получения
дополнительной информации см.

Стр. 54C-8

.

Q: Результат проверки в норме?

ДА :

Перейти к шагу 2.

НЕТ :

Отремонтировать неисправный разъем.

ШАГ 2. Проверить жгут электропроводки
между разъемом B-09 блока управления
двигателем и соединительным разъемом
C-124 (CAN3).

!

ОСТОРОЖНО

Четко придерживаться процедуры по ремонту
электропроводки. Для получения
дополнительной информации см.

Стр. 54C-8

.

Отсоединить разъем блока управления
двигателем и соединительный разъем (CAN3)
и проверить следующий жгут электропроводки.

• Жгут электропроводки между разъемом B-09

блока управления двигателем (вывод №90)
и соединительным разъемом C-124 (CAN3)
(вывод №4) <CAN_H>

• Жгут электропроводки между разъемом B-09

блока управления двигателем (вывод №91)
и соединительным разъемом C-124 (CAN3)
(вывод №15) <CAN_L>

Q: Результат проверки в норме?

ДА :

Проверить цепь электропитания блока
управления двигателем. См. ГРУППУ
13A

− Поиск и устранение

неисправностей

Стр. 13A-249

.

НЕТ :

Отремонтируйте жгут электропроводки.

ПОИСК И УСТРАНЕНИЕ НЕИСПРАВНОСТЕЙ

ЛОКАЛЬНАЯ СЕТЬ КОНТРОЛЛЕРА (CAN)

54C-68

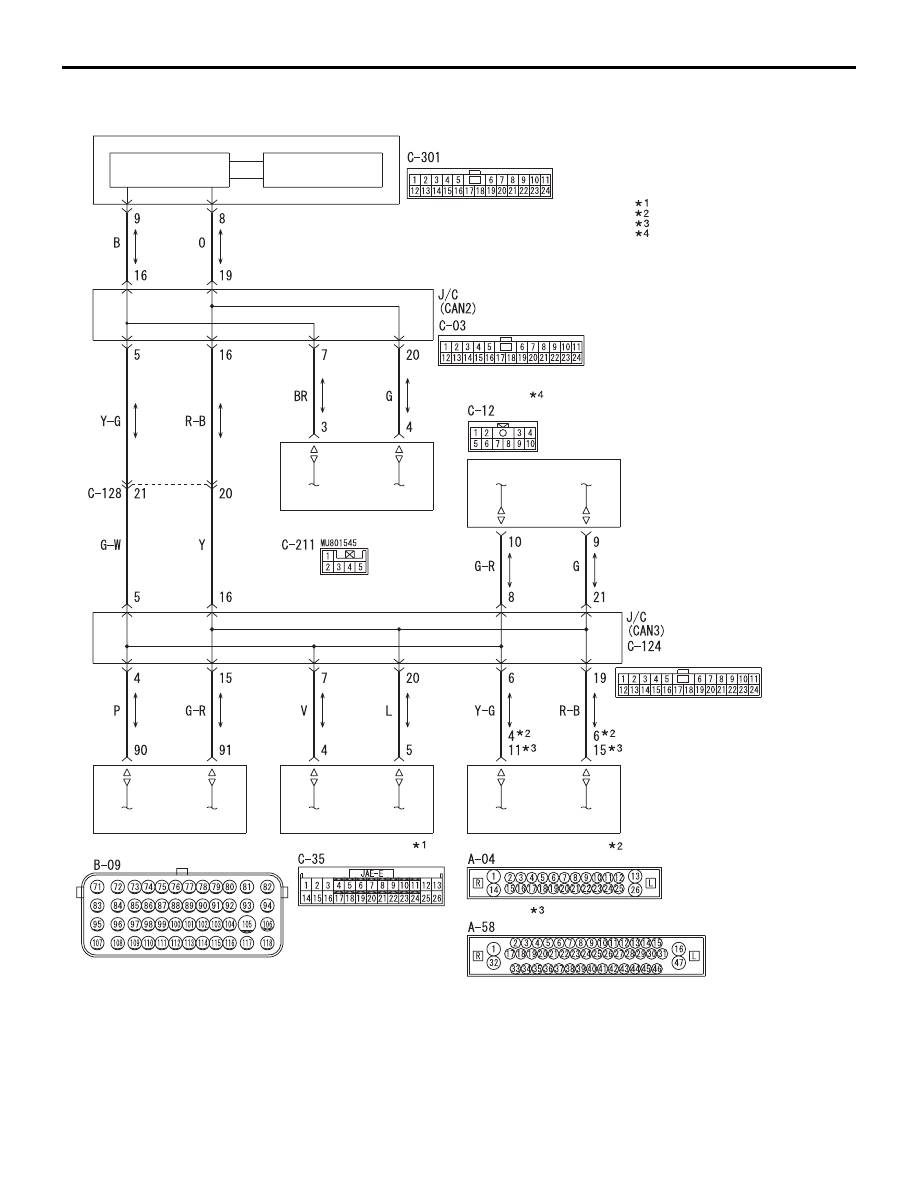

Пункт диагностики 13: Диагностировать линии между соединительным разъемом (CAN2)
и разъемом (CAN3)

!

ОСТОРОЖНО

При обслуживании линии шины CAN необходимо заземляться, прикасаясь к металлическому
предмету, например неокрашенной водопроводной трубе. Если этого не сделать, то компонент,
присоединенный к данной линии шины CAN, может быть испорчен.

AC700672

Цветовая кодировка
проводов
B: Черный
LG: Светло-зеленый
G: Зеленый
L: Синий
W: Белый
Y: Желтый
SB: Голубой
BR: Коричневый
O: Оранжевый
GR: Серый
R: Красный
P: Розовый
V: Фиолетовый
PU: Пурпурный
SI: Серебристый

: АВТОМОБИЛИ С AFS

: АВТОМОБИЛИ С ASC

: АВТОМОБИЛИ БЕЗ ASC

: Вариатор

ПРИМЕЧАНИЕ

БЛОК УПРАВЛЕНИЯ
ДВИГАТЕЛЕМ

ASC-ECU

ABS-блок управления

<AFS, ASC>

ECU ВАРИАТОРА

ДАТЧИК ПОВОРОТА
РУЛЕВОГО КОЛЕСА

ЦЕПЬ УПРАВ-
ЛЕНИЯ CAN

ЦЕПЬ
ИНТЕРФЕЙСА

AFS-ECU

ETACS-ECU

Коммуникационная цепь CAN

ПОИСК И УСТРАНЕНИЕ НЕИСПРАВНОСТЕЙ

ЛОКАЛЬНАЯ СЕТЬ КОНТРОЛЛЕРА (CAN)

54C-69

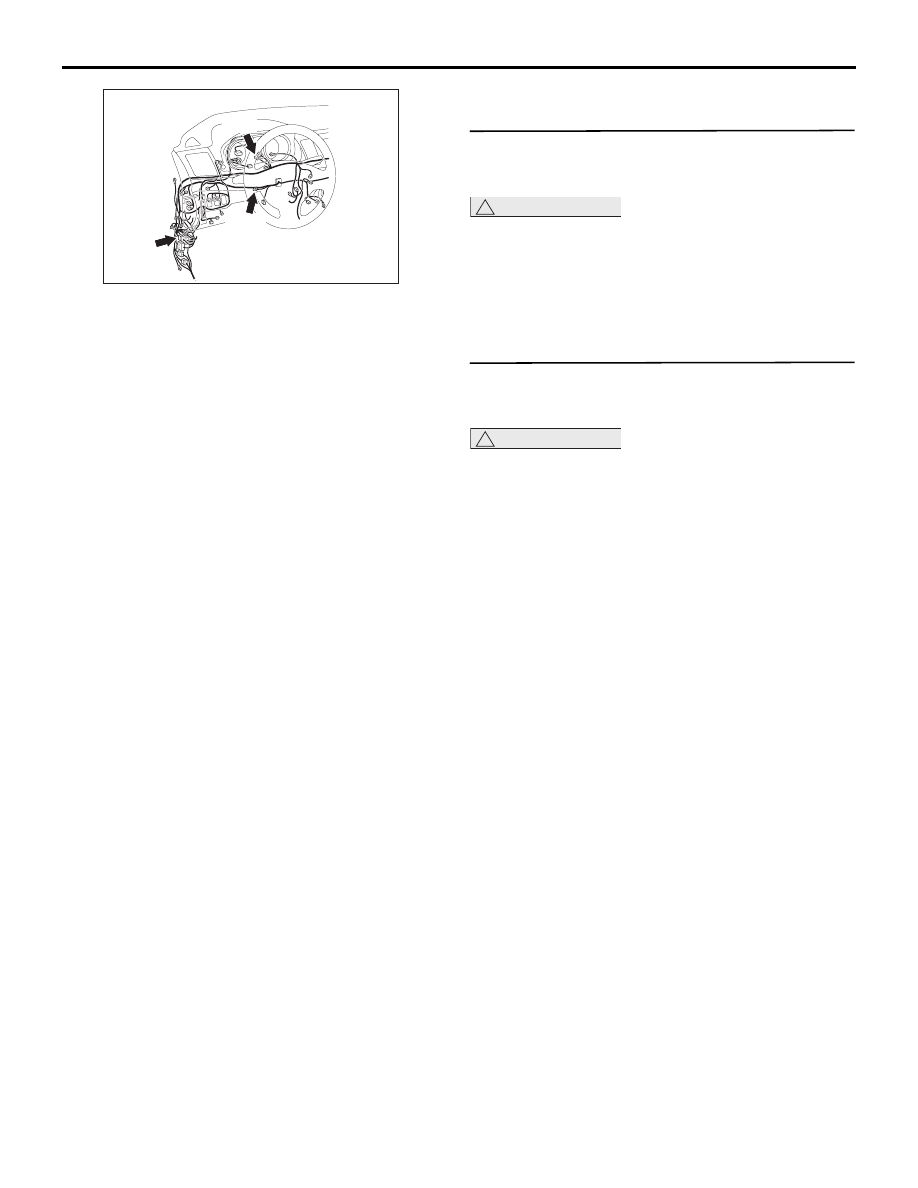

C-124

C-03

C-128

FC

Разъемы: C-03, C-124, C-128

AC612705

ПОИСК И УСТРАНЕНИЕ НЕИСПРАВНОСТЕЙ

ЛОКАЛЬНАЯ СЕТЬ КОНТРОЛЛЕРА (CAN)

54C-70

ФУНКЦИЯ

При наличии сбоя в жгуте электропроводки
между соединительным разъемом (CAN2)
и соединительным разъемом (CAN3) будет выдан
этот результат диагностики.

УСЛОВИЯ ОЦЕНКИ НЕИСПРАВНОСТИ

Если коммуникационный флаг не установлен для
некоторых блоков управления на линии CAN-C,
ETACS-блок управления определяет наличие
сбоя.

СОВЕТЫ ПО ПОИСКУ И УСТРАНЕНИЮ
НЕИСПРАВНОСТЕЙ

• Неисправность разъема [сбой

соединительного разъема (CAN2),
соединительного разъема (CAN3) или
промежуточного разъема]

• Неисправность жгута электропроводки [обрыв

цепи между соединительным разъемом
(CAN2) и соединительным разъемом (CAN3)]

ПРОЦЕДУРА ДИАГНОСТИКИ

ШАГ 1. Проверка разъема: Соединительный
разъем C-03 (CAN2) и соединительный разъем
C-124 (CAN3)

!

ОСТОРОЖНО

Свивка витой пары должна заканчиваться не
далее 10 см от разъема. Для получения
дополнительной информации см.

Стр. 54C-8

.

Q: Результат проверки в норме?

ДА :

Перейти к шагу 2.

НЕТ :

Отремонтировать неисправный разъем.

ШАГ 2. Проверить жгут электропроводки
между соединительным разъемом C-03 (CAN2)
и соединительным разъемом C-124 (CAN3)

!

ОСТОРОЖНО

Четко придерживаться процедуры по ремонту
электропроводки. Для получения
дополнительной информации см.

Стр. 54C-8

.

Отсоединить соединительный разъем (CAN2)
и соединительный разъем (CAN3), и проверить
следующий жгут электропроводки.

• Жгут электропроводки между

соединительным разъемом C-03 (CAN2)
(вывод №5) и соединительным разъемом
C-124 (CAN3) (вывод №5) <CAN_H>

• Жгут электропроводки между

соединительным разъемом C-03 (CAN2)
(вывод №16) и соединительным разъемом
C-124 (CAN3) (вывод №16) <CAN_L>

ПРИМЕЧАНИЕ: . Проверить промежуточный
разъем C-128 и отремонтировать при
необходимости.

Q: Результат проверки в норме?

ДА :

Причиной может быть периодически
возникающий отказ (см. ГРУППУ 00

−

Методика использования контрольных
точек для проверки / устранения
неисправностей

− Методика устранения

периодически возникающего отказа

Стр. 00-15

).

НЕТ :

Отремонтируйте жгут электропроводки.
