СЕРВИСНЫЕ СПЕЦИФИКАЦИИ

БЕСПРОВОДНОЙ БЛОК УПРАВЛЕНИЯ (WCM)

42C-3

СЕРВИСНЫЕ СПЕЦИФИКАЦИИ

M1427501500028

Элемент

Стандартное значение

Напряжение батареи передатчика (В)

2,5

− 3,2

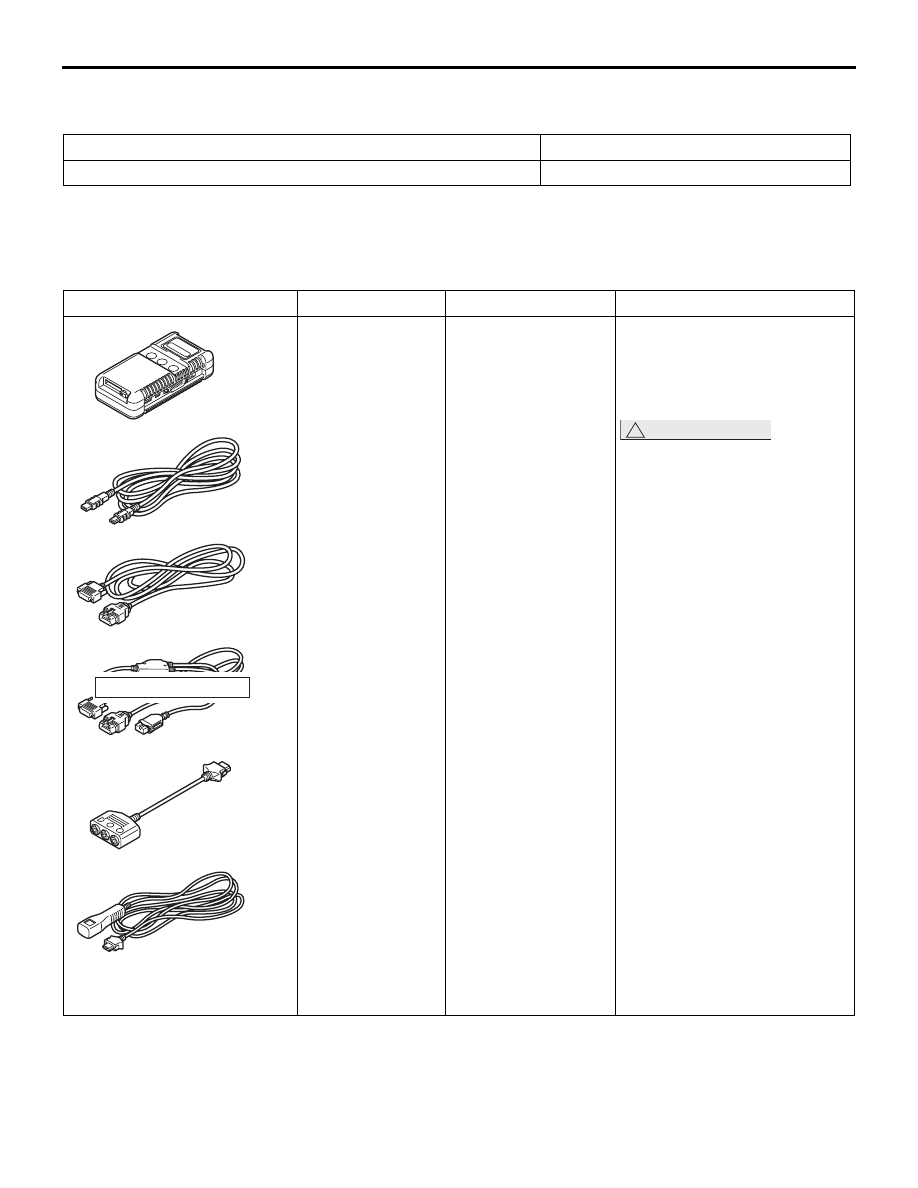

СПЕЦИАЛЬНЫЙ ИНСТРУМЕНТ

M1427501300024

Инструмент

№

Наименование

Применение

НЕ ИСПОЛЬЗОВАТЬ

f

e

d

c

b

a

MB991825

MB991827

MB991824

MB991911

MB991955

MB991826

MB991910

MB991955

a. MB991824
b. MB991827
c. MB991910
d. MB991911
e. MB991825
f. MB991826

Подузел M.U.T.-III

a. Интерфейс связи

с автомобилем
(V.C.I.)

b. Кабель USB

M.U.T.-III

c. Основной жгут

проводов
M.U.T.-III A (для
автомобилей
с коммуникационн
ой шиной CAN)

d. Основной жгут

проводов
M.U.T.-III В (для
автомобилей без
коммуникационной
шины CAN)

e. Жгут

измерительного
адаптера

f. Жгут проводов

для запуска
M.U.T.-III

• Проверка

диагностического кода
и сервисных данных

• Регистрация

идентификационных кодов

!

ОСТОРОЖНО

В автомобилях
с коммуникационной
шиной CAN для передачи
условной скорости
автомобиля используйте
основной жгут проводов
M.U.T.-III А. Если
подсоединить основной
жгут проводов B системы
M.U.T.-III, обмен данными
по шине CAN не будет
работать должным
образом.

BA

b

c

d

a

MB991223

НЕ ИСПОЛЬЗОВАТЬ

ПОИСК И УСТРАНЕНИЕ НЕИСПРАВНОСТЕЙ

БЕСПРОВОДНОЙ БЛОК УПРАВЛЕНИЯ (WCM)

42C-4

ПОИСК И УСТРАНЕНИЕ НЕИСПРАВНОСТЕЙ

СТАНДАРТНАЯ ПРОЦЕДУРА
ДИАГНОСТИКИ ПРИ ПОИСКЕ
И УСТРАНЕНИИ НЕИСПРАВНОСТЕЙ

M1427504600024

См. ГРУППА 00

− Как использовать пункты меню

сервиса для устранения неисправностей
/проверки, Содержание поиска и устранения
неисправностей

Стр.00-6

.

ФУНКЦИЯ ДИАГНОСТИКИ

M1427501400076

ЧТЕНИЕ ДИАГНОСТИЧЕСКИХ КОДОВ

См. ГРУППА 00

− Как использовать пункты меню

сервиса для устранения неисправностей
и проверки

Стр.00-8

.

СБРОС ДИАГНОСТИЧЕСКИХ КОДОВ

См. ГРУППА 00

− Как использовать пункты меню

сервиса для устранения неисправностей
и проверки

Стр.00-8

.

ПРОВЕРКА ДАННЫХ СТОП-КАДРА

Данные стоп-кадра можно проверить с помощью
M.U.T.-III. (См. ГРУППА 00

− Как использовать

пункты меню сервиса для устранения
неисправностей и проверки

− Функция

диагностики

Стр.00-8

.

В ходе обнаружения неисправности и сохранения
диагностического кода блок ECU, подключённый
к шине CAN, получает данные перед
определением диагностического кода и данные
после его определения, и после этого сохраняет
данные состояния блока ECU на этот момент.
Анализ каждого пакета данных от M.U.T.-III
повышает эффективность процедуры
выполнения поиска и устранения
неисправностей. Отображаемые элементы
представлены в следующей таблице.

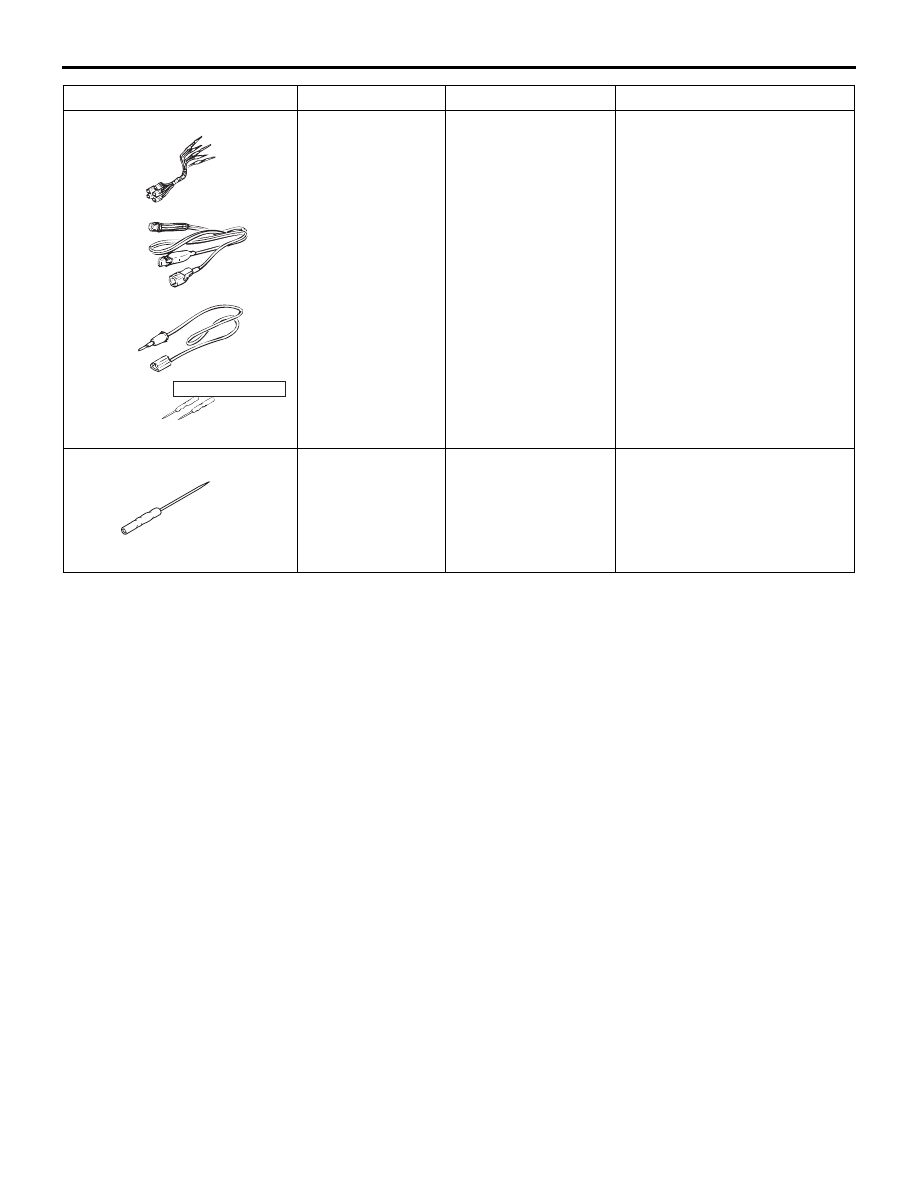

MB991223

a. MB991219
b. MB991220
c. MB991221
d. MB991222

Комплект жгутов
электропроводки

a. Проверьте жгут
b. Жгут светодиода
c. Адаптер жгута

светодиода

d. Щуп

Проверка целостности
и замер напряжения в жгуте
электропроводки или на
разъеме

a. Для проверки давления

контактов разъёма

b. Для проверки цепи

электропитания

c. Для проверки цепи

электропитания

d. Для подключения тестера

с локальным питанием

MB992006

MB992006

Сверхтонкий щуп

Проверка целостности
и замер напряжения в жгуте
электропроводки или на
разъеме

Инструмент

№

Наименование

Применение

ПОИСК И УСТРАНЕНИЕ НЕИСПРАВНОСТЕЙ

БЕСПРОВОДНОЙ БЛОК УПРАВЛЕНИЯ (WCM)

42C-5

Список отображаемых элементов

Элемент №: Название элемента

Элемент данных

Ед. измерения

1

Одометр

Общий пробег после генерации
диагностического кода

км

2

Цикл зажигания

Количество включений («ON») или
выключений («LOCK (OFF)») переключателя
зажигания после последнего сбоя.

Отображается
значение
счетчика.

4

Накопительный отчет Общее время текущей неисправности,

соответствующей диагностическому коду

мин

ТАБЛИЦА ОПРЕДЕЛЕНИЯ
НЕОБХОДИМОСТИ РЕГИСТРАЦИИ
ИДЕНТИФИКАЦИОННОГО КОДА

M1427504400127

!

ОСТОРОЖНО

Не выполняйте одновременную замену ECU
двигателя и WCM. При замене нескольких
блоков ECU выполняйте замену каждого из
них поочерёдно, вводите необходимые
идентификаторы, и только после этого
переходите к замене следующего ECU.
У приёмопередатчика (небольшого передатчика)
в ключе зажигания, WCM и блока ECU двигателя
имеются собственные идентификационные коды,
хранящиеся в их памяти. При наступлении
представленных в таблице ниже обстоятельств

идентификационные коды необходимо заново
регистрировать в WCM или в блоке ECU
двигателя. Для ключа зажигания (со встроенным
передатчиком) необходимо зарегистрировать
идентификатор для бесключевых операций.
ПРИМЕЧАНИЕ: В памяти WCM может
храниться до восьми ключей зажигания
(идентификатор ключа и идентификатор
бесключевой операции).

Элемент

Содержание и процедура
выполнения операции

Справочная страница по
содержанию процедур
регистрации

При замене блока ECU
двигателя

Регистрация кода ключа
и номера шасси.

Регистрация кода ключа
и номера шасси (См. ГРУППА 00

− Предварительные меры
предосторожности

− Как

осуществить запись номера
шасси

Стр.00-23

.)

При замене WCM

1. Программирование номера

шасси

2. Повторная регистрация всех

ключей зажигания

3. Повторная регистрация

идентификатора бесключевой
операции для всех ключей
зажигания (только для ключей
с передатчиками).

• Запись номера шасси

(См. ГРУППА 00

−

Предварительные меры
предосторожности

− Как

осуществить запись номера
шасси

Стр.00-23

).

• Регистрация ключей

и идентификаторов
бесключевых операций.
(См.

Стр.42C-42

.)

При добавлении ключа
зажигания как отдельного блока

1. Повторная регистрация всех

ключей зажигания

2. Повторная регистрация

идентификатора бесключевой
операции для всех ключей
зажигания (только для ключей
с передатчиками).

Регистрация ключей
и идентификаторов
бесключевых операций
(См.

Стр.42C-42

)

При утере ключа зажигания как
отдельного блока

1. Заново зарегистрируйте все

остальные ключи зажигания.

2. Заново зарегистрируйте

идентификатор бесключевой
операции для всех остальных
ключей зажигания (только для
ключей с передатчиками).

При замене ключа зажигания
комплектом ключей с полным
набором команд.

1. Заново зарегистрируйте все

ключи зажигания <введите
номер штрих-кода>

2. Повторная регистрация

идентификатора бесключевой
операции для всех ключей
зажигания (только для
ключей, входящих
в комплект).

Регистрация ключей (номер
штрих-кода) и идентификаторов
бесключевых операций
(см.

Стр.42C-42

)

При замене ключа зажигания
комплектом ключей для
дверного замка.

При замене ключа комплектом
ключей для дверей.

Операция не требуется

−

При замене ключа комплектом
ключей крышки багажника.
