Mitsubishi Lancer X. Руководство - часть 635





ПОИСК И УСТРАНЕНИЕ НЕИСПРАВНОСТЕЙ

БЕСПРОВОДНОЙ БЛОК УПРАВЛЕНИЯ (WCM)

42C-7

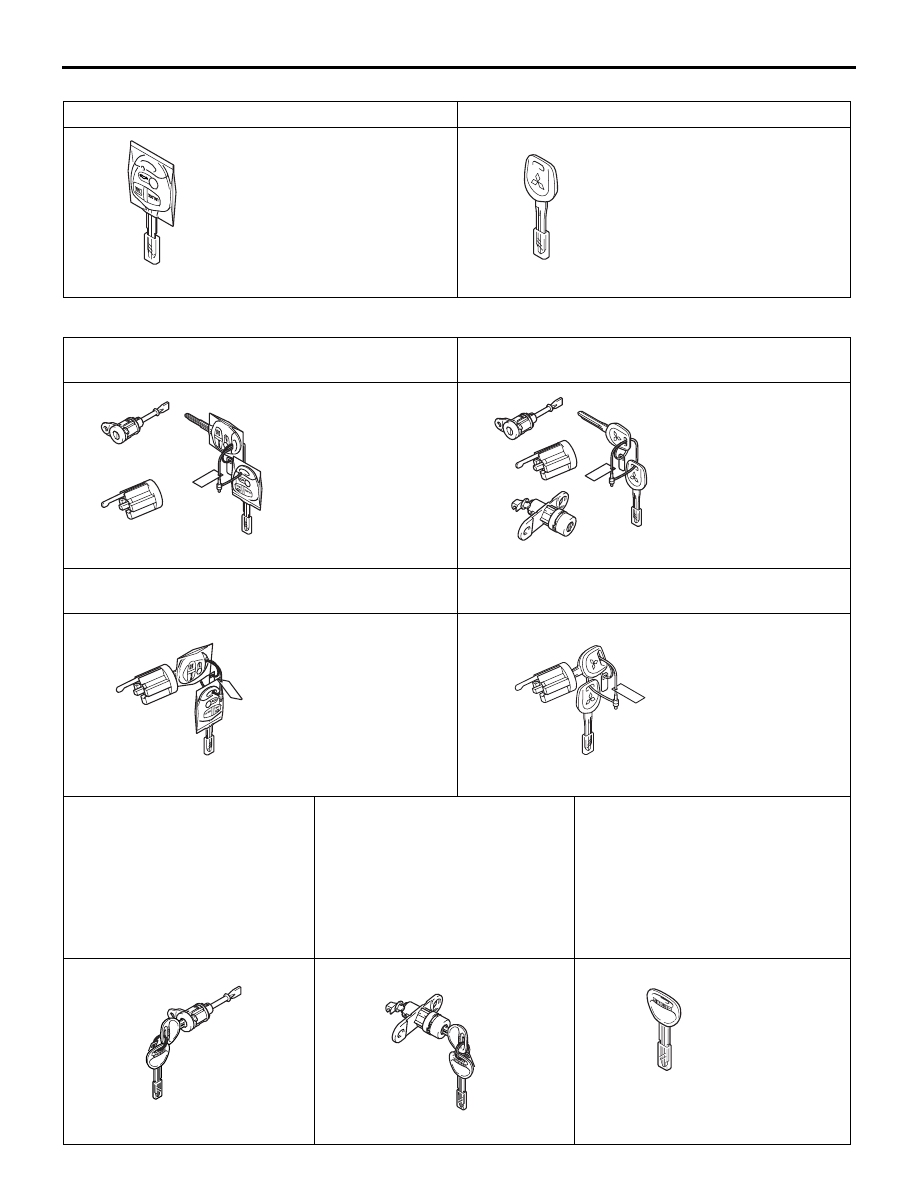

КОМПЛЕКТ ПОСТАВКИ ДЛЯ ИНДИВИДУАЛЬНЫХ КЛЮЧЕЙ

Ключ зажигания (с передатчиком)

Ключ зажигания (без передатчика)

AC700158

AC502117

КОМПЛЕКТ ПОСТАВКИ ДЛЯ КЛЮЧЕЙ, НЕ ЯВЛЯЮЩИХСЯ ИНДИВИДУАЛЬНЫМИ

Комплект полнофункциональных ключей
<автомобили с системой доступа без ключа>

Комплект полнофункциональных ключей
<автомобили без системы доступа без ключа>

AC700087

AC610065

Комплект ключей для дверного замка
<автомобили с системой доступа без ключа>

Комплект ключей для дверного замка
<автомобили без системы доступа без ключа>

AC700089

AC700088

Комплект ключей для дверей  Комплект ключей для крышки

багажника <автомобили без
системы доступа без ключа>

ПРИМЕЧАНИЕ: Это ключ,
поставляемый в комплекте
ключей для двери и в
комплекте ключей для крышки
багажника. Его можно
использовать только для
запирания и отпирания, но не
для запуска двигателя.

AC610062

AC610063

AC607881

ПОИСК И УСТРАНЕНИЕ НЕИСПРАВНОСТЕЙ

БЕСПРОВОДНОЙ БЛОК УПРАВЛЕНИЯ (WCM)

42C-8

Процедура регистрации

Внимание: Не заменяйте ECU двигателя
и WCM одновременно. Если заменяются
несколько ECU, обязательно меняйте их по
одному. Зарегистрировав необходимые
идентификаторы, приступайте к замене
следующего ECU.

Конец

регистрации

Ключ зажигания

заменяется в комплекте.

3. Регистрация

    идентификатора

    ключа (штрих-код)

3. Регистрация

    идентификатора

    ключа (все коды)

Ключ зажигания

  заменен или

    добавлен.

2. Регистрация

    номера шасси

Блок WCM заменен.

1. Регистрация

    кода ключа

    и номера шасси.

ECU двигателя

заменен.

Начало

регистрации

ПРИМЕЧАНИЕ*: при отсутствии

передатчика регистрация не требуется.

4. Регистрация

    бесключевого

    идентификатора*

AB

НЕТ

НЕТ

НЕТ

ДА

ДА

ДА

НЕТ

ДА

AC701046

ПОИСК И УСТРАНЕНИЕ НЕИСПРАВНОСТЕЙ

БЕСПРОВОДНОЙ БЛОК УПРАВЛЕНИЯ (WCM)

42C-9

ТАБЛИЦА ДИАГНОСТИЧЕСКИХ КОДОВ

M1427500200109

!

ОСТОРОЖНО

Если во время диагностики при повороте переключателя зажигания в положение ON отключен
какой-либо разъем, может быть получен диагностический код, связанный с другой системой.
По завершении проверить все системы на наличие зарегистрированных диагностических
кодов. Если зарегистрированы диагностические коды, следует удалить их все.

№ диагностического
кода

Пункт диагностики

Страница

B1731

Истекло время ожидания ответа от ECU двигателя

Стр.42C-10

B1761

Не запрограммирован номер шасси

Стр.42C-11

B1A08

Функционирование ключа1 KOS/бесключевого режима

Стр.42C-12

B1A09

Функционирование ключа2 KOS/бесключевого режима

B1A0A

Функционирование ключа3 KOS/бесключевого режима

B1A0B

Функционирование ключа4 KOS/бесключевого режима

B1A0C

Функционирование ключа5 бесключевого режима

B1A0D

Функционирование ключа6 бесключевого режима

B1A0E

Функционирование ключа7 бесключевого режима

B1A0F

Функционирование ключа8 бесключевого режима

B1A10

Разряжена батарея ключа1 KOS/бесключевого режима

Стр.42C-13

B1A11

Разряжена батарея ключа2 KOS/бесключевого режима

B1A12

Разряжена батарея ключа3 KOS/бесключевого режима

B1A13

Разряжена батарея ключа4 KOS/бесключевого режима

B1A14

Разряжена батарея ключа5 бесключевого режима

B1A15

Разряжена батарея ключа6 бесключевого режима

B1A16

Разряжена батарея ключа7 бесключевого режима

B1A17

Разряжена батарея ключа8 бесключевого режима

B1A24

Идентификатор ключа не зарегистрирован

Стр.42C-14

B1A25

Идентификатор ключа не совпадает

Стр.42C-15

B1A28

Ошибка аутентификации ECU двигателя

Стр.42C-16

B1A35

Ошибка чтения приемопередатчика

Стр.42C-17

B2101

Положение переключателя зажигания

*

 низкий уровень сигнала

Стр.42C-19

B2102

Положение переключателя зажигания

*

 высокий уровень

сигнала

B2204

Несоответствие кодировки данных

Стр.42C-21

B2206

Несоответствие номера шасси

Стр.42C-22

B2352

Отказ антенны

Стр.42C-22

B2401

Идентификатор ключа KOS/бесключевого режима не
зарегистрирован

Стр.42C-14

B2416

Внутренняя ошибка ECU

Стр.42C-23

U0019

Шина отключена (CAN-B)

Стр.42C-24

U0141

Истекло время ожидания ответа от CAN ETACS

Стр.42C-24

ПОИСК И УСТРАНЕНИЕ НЕИСПРАВНОСТЕЙ

БЕСПРОВОДНОЙ БЛОК УПРАВЛЕНИЯ (WCM)

42C-10

ПРИМЕЧАНИЕ:

*

:POS = положение

ПОСЛЕДОВАТЕЛЬНОСТЬ АНАЛИЗА
ДИАГНОСТИЧЕСКИХ КОДОВ
НЕИСПРАВНОСТЕЙ

Код № B1731 Истекло время ожидания ответа от ECU двигателя

!

ОСТОРОЖНО

• При регистрации диагностического кода

№ B1731 обязательно выполните
диагностику шины CAN.

• При замене блока ECU убедитесь

в надлежащей работе цепи линии связи.

ФУНКЦИЯ ДИАГНОСТИКИ

WCM проверяет, получает ли блок ECU двигателя
данные через шину CAN. Если WCM не может
получить данные блока ECU двигателя, то WCM
регистрирует код № B1731.

КРИТЕРИИ ОЦЕНКИ

WCM определяет отклонение в работе, если
WCM не может получить данные [блок
ETACS-ECU отправляет WCM данные двигателя
по шине CAN] от ECU двигателя по шине CAN при
переводе переключателя зажигания в положение
«ON».

ВОЗМОЖНЫЕ ПРИЧИНЫ

• Неисправность шины CAN

• Поврежден жгут проводов или разъемы

• Неисправность ECU двигателя

• Неисправность WCM

ПРОЦЕДУРА ДИАГНОСТИКИ

ШАГ 1. Диагностика шины CAN с помощью
M.U.T.-III
Диагностика шины CAN проводится с помощью
M.U.T.-III.

Q Результаты проверки в норме?

ДА :

Переход к Шагу 2.

НЕТ :

Отремонтировать шину CAN

(см. ГРУППА 54С

− Поиск и устранение

неисправностей

Стр.54C-18

). По

завершении перейти к Шагу 2.

ШАГ 2. Диагностический код других систем
M.U.T.-III
Проверьте, был ли зарегистрирован
диагностический код неисправности,
относящийся к двигателю.

Q Появляется ли диагностический код?

ДА :

Выполните процедуру поиска
и устранения неисправностей двигателя
(См. ГРУППА 13A

− Поиск и устранение

неисправностей

Стр.13A-20

).

НЕТ :

Переход к Шагу 3.

ШАГ 3. Проверка сброса диагностического кода.
Ещё раз проверьте, зарегистрирован ли
диагностический код.
(1) Переведите переключатель зажигания из

положения «LOCK» (ВЫКЛ) в положение «ON».

(2) Проверьте, зарегистрирован ли

диагностический код.

U0151

Истекло время ожидания ответа от CAN подушки
безопасности SRS

Стр.42C-25

U0155

Истекло время ожидания ответа от счётчика CAN

Стр.42C-26

U0164

Истекло время ожидания ответа от CAN кондиционера

Стр.42C-27

U0184

Истекло время ожидания ответа от CAN аудиосистемы

Стр.42C-27

U1415

Кодирование не завершено/Сбой передачи данных

Стр.42C-28

U1417

Закодированные данные недостоверны

Стр.42C-29

№ диагностического
кода

Пункт диагностики

Страница
