ОБСЛУЖИВАНИЕ БЕЗ ДЕМОНТАЖА

КОЛЕСО И ШИНА

31-7

ОБСЛУЖИВАНИЕ БЕЗ ДЕМОНТАЖА

ПРОВЕРКА ДАВЛЕНИЯ НАКАЧКИ
ШИНЫ

M1311000900572

ПРИМЕЧАНИЕ: Давление накачки шины указано
на этикетке, прикрепленной к средней стойке
со стороны водителя.

ПРОВЕРКА СТЕПЕНИ ИЗНОСА ШИНЫ

M1311001000635

Измерьте глубину рисунка протектора шин.

Минимальное предельное значение:
1,6 мм

Если остаточная глубина рисунка протектора
ниже минимального предельного значения,
следует произвести замену шины.
ПРИМЕЧАНИЕ: При уменьшении глубины
рисунка протекторов шин до 1,6 мм и ниже
появляются индикаторы износа.

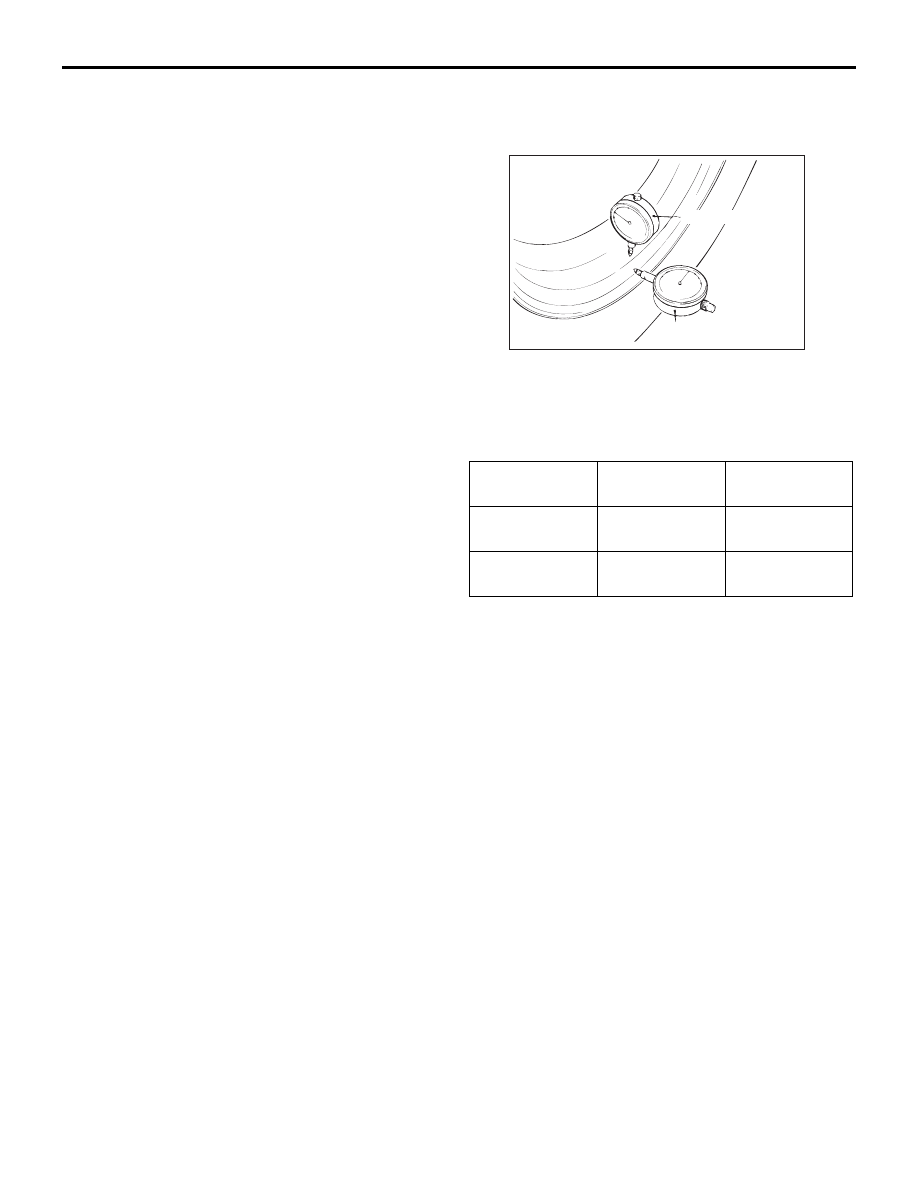

ПРОВЕРКА БИЕНИЯ КОЛЕСА

M1311001100654

Радиальный

Боковой

AB

ACX00651

Поднимите машину домкратом таким образом,
чтобы колеса не касались пола. Медленно
поворачивая колеса, измерьте биение колеса
с помощью циферблатного индикатора.
ПРЕДЕЛЬНОЕ ЗНАЧЕНИЕ:

Позиция

Стальное
колесо

Алюминиевое
колесо

Радиальное
биение, мм

1,2

1,0

Боковое
биение, мм

1,2

1,0

Если биение колеса превышает доспустимое
значение, следует произвести замену колеса.

КОЛЕСО И ШИНА

ЭТАПЫ УСТАНОВКИ

M1311001300528

Затяните колесные гайки до указанного момента
затяжки.

Момент затяжки: 98

± 10 Нм

Примечания

42C-1

ГРУППА 42C

БЕСПРОВОДНОЙ

БЛОК

УПРАВЛЕНИЯ

(WCM)

СОДЕРЖАНИЕ

СЕРВИСНЫЕ СПЕЦИФИКАЦИИ  . .

42C-3

СПЕЦИАЛЬНЫЙ ИНСТРУМЕНТ. . .

42C-3

ПОИСК И УСТРАНЕНИЕ
НЕИСПРАВНОСТЕЙ  . . . . . . . . . . . .

42C-4

СТАНДАРТНАЯ ПРОЦЕДУРА



ДИАГНОСТИКИ ПРИ ПОИСКЕ



И УСТРАНЕНИИ НЕИСПРАВНОСТЕЙ . .

42C-4

ФУНКЦИЯ ДИАГНОСТИКИ. . . . . . . . . . . .

42C-4

ТАБЛИЦА ОПРЕДЕЛЕНИЯ



НЕОБХОДИМОСТИ РЕГИСТРАЦИИ
ИДЕНТИФИКАЦИОННОГО КОДА  . . . . . .

42C-5

ТАБЛИЦА ДИАГНОСТИЧЕСКИХ КОДОВ

42C-9

ПОСЛЕДОВАТЕЛЬНОСТЬ АНАЛИЗА
ДИАГНОСТИЧЕСКИХ КОДОВ



НЕИСПРАВНОСТЕЙ . . . . . . . . . . . . . . . . .

42C-10

Код № B1731 Истекло время ожидания



ответа от ECU двигателя . . . . . . . . . . . . .

42C-10

Код № B1761 не запрограммирован



№ шасси. . . . . . . . . . . . . . . . . . . . . . . . . . .

42C-11

Код № B1A08 Функционирование ключа1
KOS/бесключевого режима



Код № B1A09 Функционирование ключа2
KOS/бесключевого режима



Код № B1A0A Функционирование ключа3
KOS/бесключевого режима



Код № B1A0B Функционирование ключа4
KOS/бесключевого режима



Код № B1A0C Функционирование ключа5
бесключевого режима



Код № B1A0D Функционирование ключа6
бесключевого режима



Код № B1A0E Функционирование ключа7
бесключевого режима



Код № B1A0F Функционирование ключа8
бесключевого режима . . . . . . . . . . . . . . . .

42C-12

Код № B1A10 Разряжена батарея ключа1
KOS/бесключевого режима



Код № B1A11 Разряжена батарея ключа2
KOS/бесключевого режима



Код № B1A12 Разряжена батарея ключа3
KOS/бесключевого режима



Код № B1A13 Разряженная батарея ключа4
KOS/бесключевого режима



Код № B1A14 Разряженная батарея ключа5
бесключевого режима



Код № B1A15 Разряженная батарея ключа6
бесключевого режима



Код № B1A16 Разряженная батарея ключа7
бесключевого режима



Код № B1A17 Разряженная батарея ключа8
бесключевого режима . . . . . . . . . . . . . . . .

42C-13

Код № B1A24 Идентификатор ключа
не зарегистрирован . . . . . . . . . . . . . . . . . .

42C-14

Код № B1A25 Идентификатор ключа



не совпадает  . . . . . . . . . . . . . . . . . . . . . . .

42C-15

Код № B1A28 Ошибка аутентификации



ECU двигателя . . . . . . . . . . . . . . . . . . . . . .

42C-16

Код № B1A35 Ошибка чтения



приемопередатчика . . . . . . . . . . . . . . . . . .

42C-17

Продолжение

42C-2

Код № B2101 Положение переключателя



зажигания (низкий уровень сигнала)



Код № B2102 Положение переключателя



зажигания (высокий уровень сигнала). . .

42C-19

Код № B2204 Несоответствие кодировки



данных . . . . . . . . . . . . . . . . . . . . . . . . . . . .

42C-21

Код № B2206 Несоответствие № шасси .

42C-22

Код № B2352 Отказ антенны . . . . . . . . . .

42C-22

Код № B2401 Идентификатор ключа
KOS/бесключевого режима



не зарегистрирован. . . . . . . . . . . . . . . . . .

42C-23

Код № B2416 Внутренняя ошибка ECU. .

42C-23

Код № U0019 Шина отключена (CAN-B) .

42C-24

Код № U0141 Истекло время ожидания



ответа от CAN ETACS. . . . . . . . . . . . . . . .

42C-24

Код № U0151: Истекло время ожидания



ответа от CAN подушки безопасности SRS

42C-25

Код № U0155 Истекло время ожидания



ответа от счётчика CAN . . . . . . . . . . . . . .

42C-26

Код № U0164 Истекло время ожидания



ответа от CAN кондиционера . . . . . . . . . .

42C-27

Код № U0184 Истекло время ожидания



ответа от CAN аудиосистемы  . . . . . . . . .

42C-27

Код № U1415 Кодирование



не завершено/Сбой передачи данных. . .

42C-28

Код № U1417 Закодированные данные
недостоверны  . . . . . . . . . . . . . . . . . . . . . .

42C-29

СПРАВОЧНАЯ ТАБЛИЦА ПЕРЕЧНЯ



ДАННЫХ  . . . . . . . . . . . . . . . . . . . . . . . . . .

42C-30

ТАБЛИЦА ПРИЗНАКОВ



НЕИСПРАВНОСТЕЙ . . . . . . . . . . . . . . . . .

42C-30

ПРОЦЕДУРЫ РАБОТЫ С ПРИЗНАКАМИ
НЕИСПРАВНОСТЕЙ . . . . . . . . . . . . . . . . .

42C-31

Процедура выявления 1: M.U.T.-III не может
установить связь с WCM. . . . . . . . . . . . . .

42C-31

Процедура выявления 2: Не удается
зарегистрировать ключ зажигания



с помощью M.U.T.-III.  . . . . . . . . . . . . . . . .

42C-31

Процедура выявления 3:



Двигатель не запускается. . . . . . . . . . . . .

42C-32

Процедура выявления 4: Проверьте



цепи питания и «массы» WCM.  . . . . . . . .

42C-34

Процедура выявления 5: Не работает



система доступа без ключа. . . . . . . . . . . .

42C-36

Процедура выявления 6: Некорректно



работает функция аварийного отклика
бесключевого входа. . . . . . . . . . . . . . . . . .

42C-38

Процедура выявления 7: Не работает



системная функция многорежимного



бесключевого входа. . . . . . . . . . . . . . . . . .

42C-39

Процедура выявления 8: Функция блокировки
таймера не работает после отпирания дверей
с помощью системы доступа без ключа. .

42C-40

СПРАВОЧНАЯ ТАБЛИЦА ВХОДНЫХ



СИГНАЛОВ . . . . . . . . . . . . . . . . . . . . . . . . .

42C-40

ПРОЦЕДУРЫ ПРОВЕРКИ ВХОДНЫХ



СИГНАЛОВ . . . . . . . . . . . . . . . . . . . . . . . . .

42C-41

Не принимаются сигналы передатчика.. .

42C-41

ПРОВЕРЬТЕ КЛЕММЫ ECU . . . . . . . . . . .

42C-41

ОБСЛУЖИВАНИЕ



БЕЗ ДЕМОНТАЖА  . . . . . . . . . . . . . .

42C-42

ПРОЦЕДУРЫ РЕГИСТРАЦИИ
ИДЕНТИФИКАЦИОННЫХ КОДОВ . . . . . .

42C-42

ПРОВЕРКА СИСТЕМЫ ДОСТУПА



БЕЗ КЛЮЧА . . . . . . . . . . . . . . . . . . . . . . . .

42C-47

ПРОВЕРКА ФЦНКЦИИ



МУЛЬТИРЕЖИМНОГО



ДОСТУПА БЕЗ КЛЮЧА . . . . . . . . . . . . . . .

42C-47

ПРОВЕРКА ФУНКЦИИ



БЛОКИРОВКИ ПО ТАЙМЕРУ



СИСТЕМЫ ДОСТУПА БЕЗ КЛЮЧА  . . . . .

42C-47

ФУНКЦИЯ НАСТРОЙКИ . . . . . . . . . . . . . .

42C-48

WCM . . . . . . . . . . . . . . . . . . . . . . . . . .

42C-49

СНЯТИЕ И УСТАНОВКА . . . . . . . . . . . . . .

42C-49

ПЕРЕДАТЧИК  . . . . . . . . . . . . . . . . . .

42C-50

РАЗБОРКА И СБОРКА  . . . . . . . . . . . . . . .

42C-50

ОСМОТР. . . . . . . . . . . . . . . . . . . . . . . . . . .

42C-50
