Mitsubishi Lancer X. Руководство - часть 631





ШЛАНГИ СИСТЕМЫ РУЛЕВОГО УПРАВЛЕНИЯ С ГИДРОУСИЛИТЕЛЕМ

РУЛЕВОЕ УПРАВЛЕНИЕ С ГИДРОУСИЛИТЕЛЕМ

37-25

ШЛАНГИ СИСТЕМЫ РУЛЕВОГО УПРАВЛЕНИЯ

С ГИДРОУСИЛИТЕЛЕМ

СЪЕМ И УСТАНОВКА

M1372005701241

Действия, осуществляемые перед съемом устройств
• Слив жидкости усилителя рулевого механизма

(см.

Стр.37-7

).

• Снятие крышки двигателя (см. ГРУППА 11A −

Двигатель в сборе

Стр.11A-62

).

• Снятие сборника конденсата радиатора (см. ГРУППА

14

− Радиатор

Стр.14-21

).

• Снятие приводного ремня (см. ГРУППА 11A −

Двигатель в сборе

Стр.11A-62

).

Действия, осуществляемые после установки
• Установка приводного ремня (см. ГРУППА 11A −

Двигатель в сборе

Стр.11A-62

).

• Установка крышки двигателя (см. ГРУППА 11A −

Двигатель в сборе

Стр.11A-62

).

• Установка сборника конденсата радиатора

(см. ГРУППА 14

− Радиатор

Стр.14-21

).

• Заливка и прокачка жидкости усилителя рулевого

механизма (См.

Стр.37-7

).

• Проверка натяжения приводного ремня (см. ГРУППА

11A

− Обслуживание без демонтажа − Регулировка

и проверка натяжения приводного ремня

Стр.11A-7

).

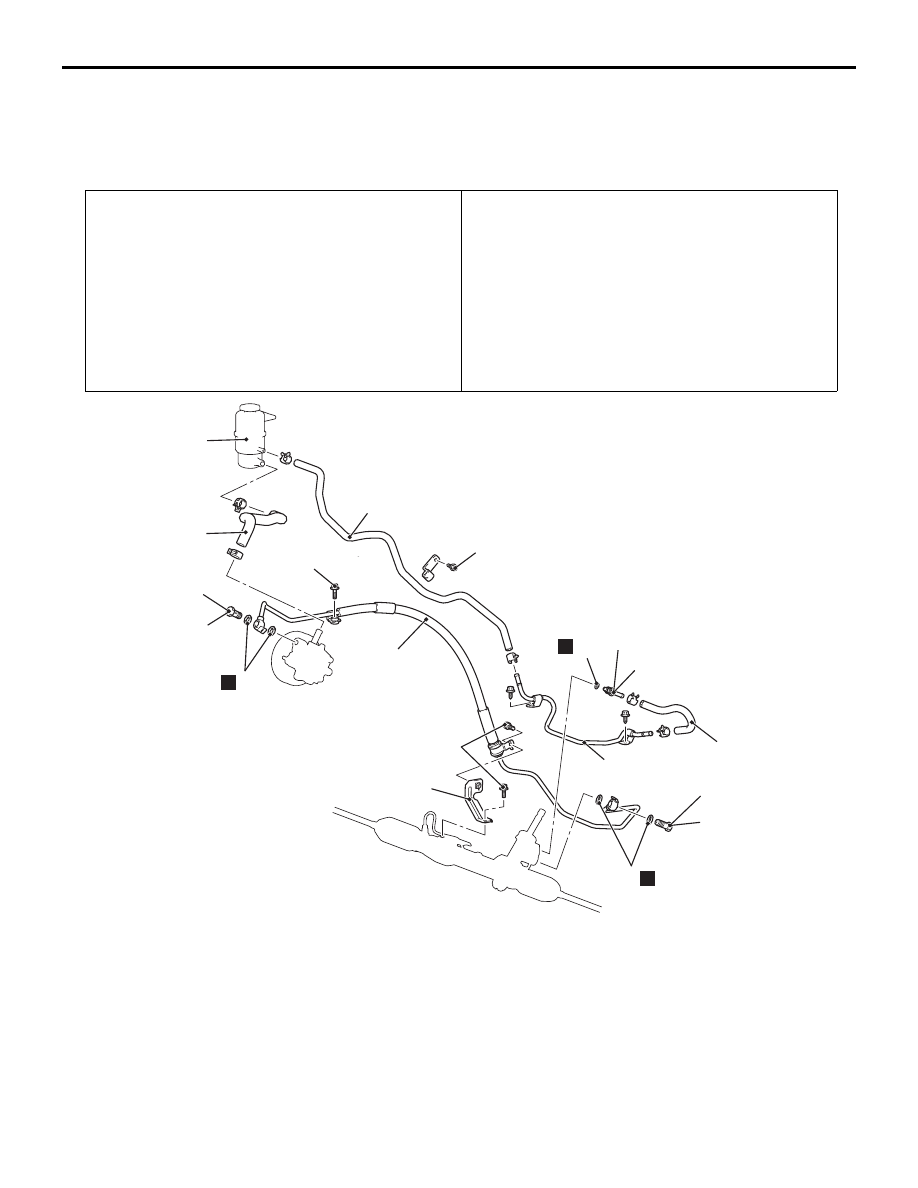

1

13 ± 2 Нм

13

13 ± 2 Нм

12

9

10

8

6

13 ± 2 Нм

N

57 ± 7 Нм

57 ± 7 Нм

N

11

5

7

4

3

2

N

15 ± 3 Нм

AC

AC611640

Этапы снятия

1.

Масляный резервуар

2.

Всасывающий шланг

3.

Откидной болт

4.

Прокладка

5.

Откидной болт

6.

Прокладка

7.

Шланг высокого давления
в сборе

8.

Кронштейн маслопровода
гидроусилителя руля

9.

Возвратный патрубок

10. Прокладка
11.

Возвратный шланг

>>A<<

12. Возвратный патрубок

>>A<<

13. Возвратный шланг

Этапы снятия
(Продолжение)

ШЛАНГИ СИСТЕМЫ РУЛЕВОГО УПРАВЛЕНИЯ С ГИДРОУСИЛИТЕЛЕМ

РУЛЕВОЕ УПРАВЛЕНИЕ С ГИДРОУСИЛИТЕЛЕМ

37-26

ЭТАПЫ УСТАНОВКИ

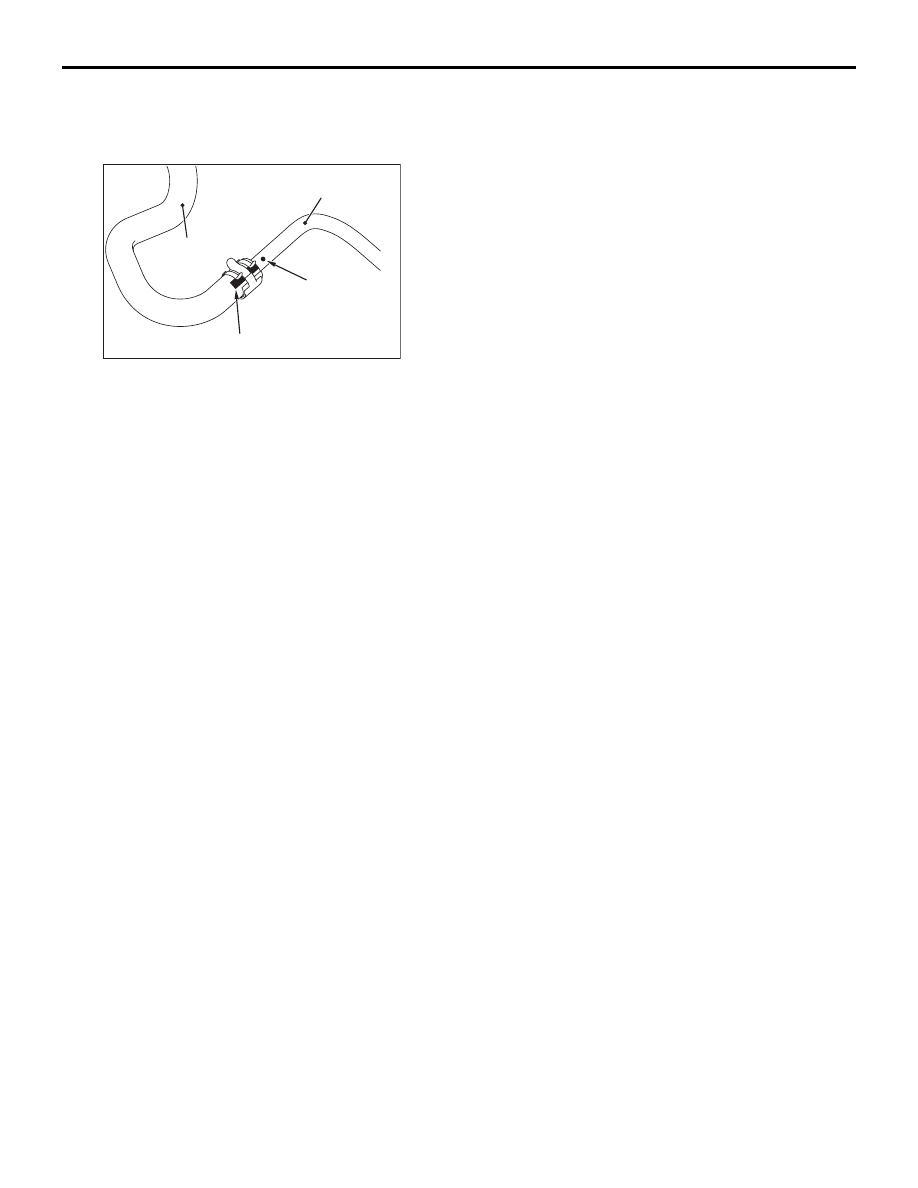

>>А<< УСТАНОВКА ВОЗВРАТНОГО
ШЛАНГА/ВОЗВРАТНОГО ПАТРУБКА

Отметка

Отметка

Возвратны

й шланг

Возвратный патрубок

AB

AC609903

Установите возвратный шланг и возвратный
патрубок так, чтобы отметки на них
располагались, как показано на иллюстрации.

31-1

ГРУППА 31

КОЛЕСО И ШИНА

СОДЕРЖАНИЕ

ОБЩИЕ СВЕДЕНИЯ  . . . . . . . . . . . .

31-2

ОСНОВНЫЕ ДАННЫЕ



ДЛЯ РЕГУЛИРОВОК



И КОНТРОЛЯ  . . . . . . . . . . . . . . . . . .

31-2

ПОИСК И УСТРАНЕНИЕ
НЕИСПРАВНОСТЕЙ  . . . . . . . . . . . .

31-3

ДИАГНОСТИКА . . . . . . . . . . . . . . . . . . . . .

31-3

ТОЧНОСТЬ БАЛАНСИРОВКИ КОЛЕС  . .

31-4

ОБСЛУЖИВАНИЕ БЕЗ ДЕМОНТАЖА

31-7

ПРОВЕРКА ДАВЛЕНИЯ НАКАЧКИ ШИНЫ

31-7

ПРОВЕРКА СТЕПЕНИ ИЗНОСА ШИНЫ  .

31-7

ПРОВЕРКА БИЕНИЯ КОЛЕСА . . . . . . . . .

31-7

КОЛЕСО И ШИНА . . . . . . . . . . . . . . .

31-7

ТОЧКА ОБСЛУЖИВАНИЯ УСТАНОВКИ  .

31-7

ОБЩИЕ СВЕДЕНИЯ

КОЛЕСО И ШИНА

31-2

ОБЩИЕ СВЕДЕНИЯ

M1311000100792

На автомобиле используются колеса и шины со
следующими техническими характеристиками.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
ДОРОЖНОЕ КОЛЕСО И ШИНА

Позиция

ИНВАЙТ (INVITE)

ИНТЕНС (INTENSE)

Колесо

Тип

Стальное или
алюминиевое

*

Алюминиевое

Размер

16

× 6 1/2JJ

16

× 6 1/2JJ

Вылет колеса, мм

46

46

Диаметр делительной
окружности, мм

114,3

114,3

Шина

Размер

205/60R16 92H

205/60R16 92H

ПРИМЕЧАНИЕ: .

Звездочкой

(*)

 отмечены дополнительные позиции.

PCD обозначает диаметр делительной окружности отверстий для установки колеса.

ЗАПАСНОЕ КОЛЕСО И ШИНА

Позиция

Технические характеристики

Колесо

Тип

Стальное

Размер

16

× 4T или 16 × 6 1/2JJ

*

Вылет колеса, мм

40 или 46

*

Диаметр делительной
окружности, мм

114,3

Шина

Размер

T125/70D16 96M или 205/60R16 92H

*

ПРИМЕЧАНИЕ: .

Звездочкой

*

 отмечены дополнительные позиции.

PCD обозначает диаметр делительной окружности отверстий для установки колеса.

ОСНОВНЫЕ ДАННЫЕ ДЛЯ РЕГУЛИРОВОК И КОНТРОЛЯ

M1311000300699

Позиция

Предельное значение

Глубина рисунка протектора шины, мм

Минимум 1,6

Биение колеса
<Алюминиевое колесо>

Радиальное биение, мм

1,0 или менее

Боковое биение, мм

1,0 или менее

Биение колеса
<Стальное колесо>

Радиальное биение, мм

1,2 или менее

Боковое биение, мм

1,2 или менее
