КОРОБКА ПЕРЕДАЧ РУЛЕВОГО УПРАВЛЕНИЯ С ГИДРОУСИЛИТЕЛЕМ И РУЛЕВАЯ ТЯГА

РУЛЕВОЕ УПРАВЛЕНИЕ С ГИДРОУСИЛИТЕЛЕМ

37-21

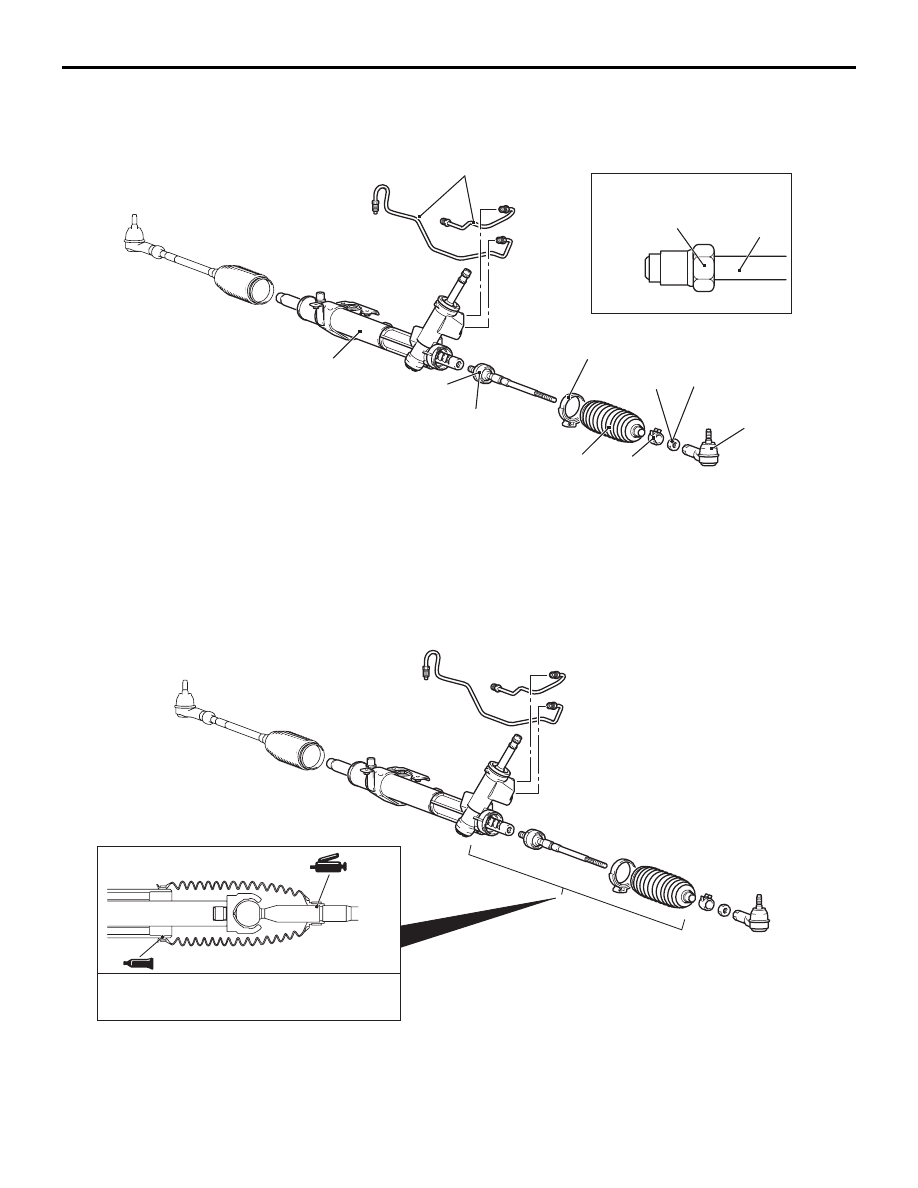

РАЗБОРКА И СБОРКА

M1372011100698

Конусная гайка

27 ± 2 Нм

3

4

6

5

1

1

2

51 ± 2 Нм

7

89 ± 9 Нм

8

AB

AC613524

Этапы разборки

1.

Питающая трубка

>>B<<

2.

Контргайка

>>B<<

3.

Наконечник тяги

4.

Зажим

>>A<<

5.

Хомут

6.

Гофрированный патрубок

7.

Соединительная тяга

8.

Картер редуктора

ТОЧКИ СМАЗКИ И УПЛОТНЕНИЯ

Герметик: Номер по каталогу 3M ATD 8663

или аналог

Смазка: Силиконовая смазка

AC

AC609895

Этапы разборки
(Продолжение)

КОРОБКА ПЕРЕДАЧ РУЛЕВОГО УПРАВЛЕНИЯ С ГИДРОУСИЛИТЕЛЕМ И РУЛЕВАЯ ТЯГА

РУЛЕВОЕ УПРАВЛЕНИЕ С ГИДРОУСИЛИТЕЛЕМ

37-22

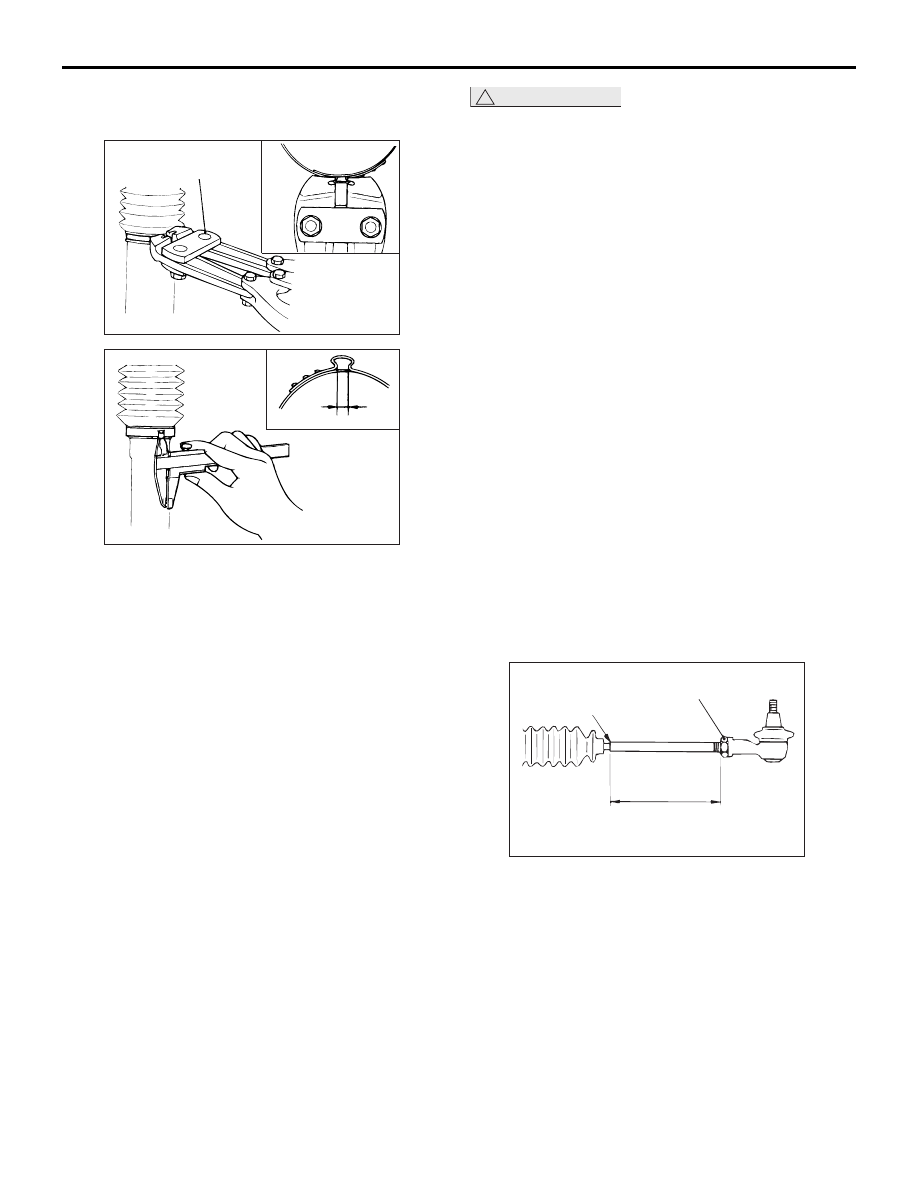

ЭТАПЫ ПОВТОРНОЙ СБОРКИ
>>A<< УСТАНОВКА ХОМУТА

AC609892 AB

MB991561

AC609893

A

AB

1. Поверните регулировочный болт специального

инструмента для крепления хомута пыльника
(MB991561) так, чтобы ширина зазора (W)
соответствовала стандартному значению.

Номинальное значение (W): 2,9 мм
Если ширина зазора больше 2,9 мм,
затяните регулировочный болт.



Если ширина зазора больше 2,9 мм,
ослабьте регулировочный болт.

ПРИМЕЧАНИЕ: .

•

Каждый поворот регулировочного болта
изменяет W приблизительно на 0,7 мм.

•

Не поворачивайте регулировочный болт
больше, чем на один оборот.

!

ОСТОРОЖНО

• Зафиксируйте корпус редуктора

и с усилием зажмите зажимную часть
хомута с помощью наконечника
специального инструмента.

• Зажимайте хомут, пока специальный

инструмент не коснется ограничителя.

2. Для стяжки хомута используйте специальный

инструмент.

3. Убедитесь, что ширина стяжки хомута (А)

находится в пределах номинальных значений.

Стандартное значение (A):2,4

− 2,8 мм

Проведите повторную регулировку
значения W, описанного в пункте 1, по
следующей формуле и повторите пункт 2.



W=5,5-A (Пример: Когда А равняется 2,9, W
равно 2,6)



Если ширина стяжки меньше, чем 2,4 мм



Снимите хомут, проведите повторную
регулировку значения W, описанного
в пункте1, по следующей формуле
и выполните пункты 2 и 3, используя
новый хомут.



W=5,5-A (Пример: Когда А равняется 2,3, W
равно 3,2)

>>В<< УСТАНОВКА НАКОНЕЧНИКА
ТЯГИ/КОНТРГАЙКИ

210 мм

Контргайка

Паз в краю

сильфона

в сборе

AB

AC613525

Вверните наконечник тяги на длину, показанную
на рисунке, и вручную заверните контргайку.
ПРИМЕЧАНИЕ: Установите рулевой привод
и рычажный механизм, отрегулируйте
схождение, а затем затяните контргайку,
соблюдая требуемый момент.

МАСЛОНАСОС РУЛЕВОГО УПРАВЛЕНИЯ С ГИДРОУСИЛИТЕЛЕМ В СБОРЕ

РУЛЕВОЕ УПРАВЛЕНИЕ С ГИДРОУСИЛИТЕЛЕМ

37-23

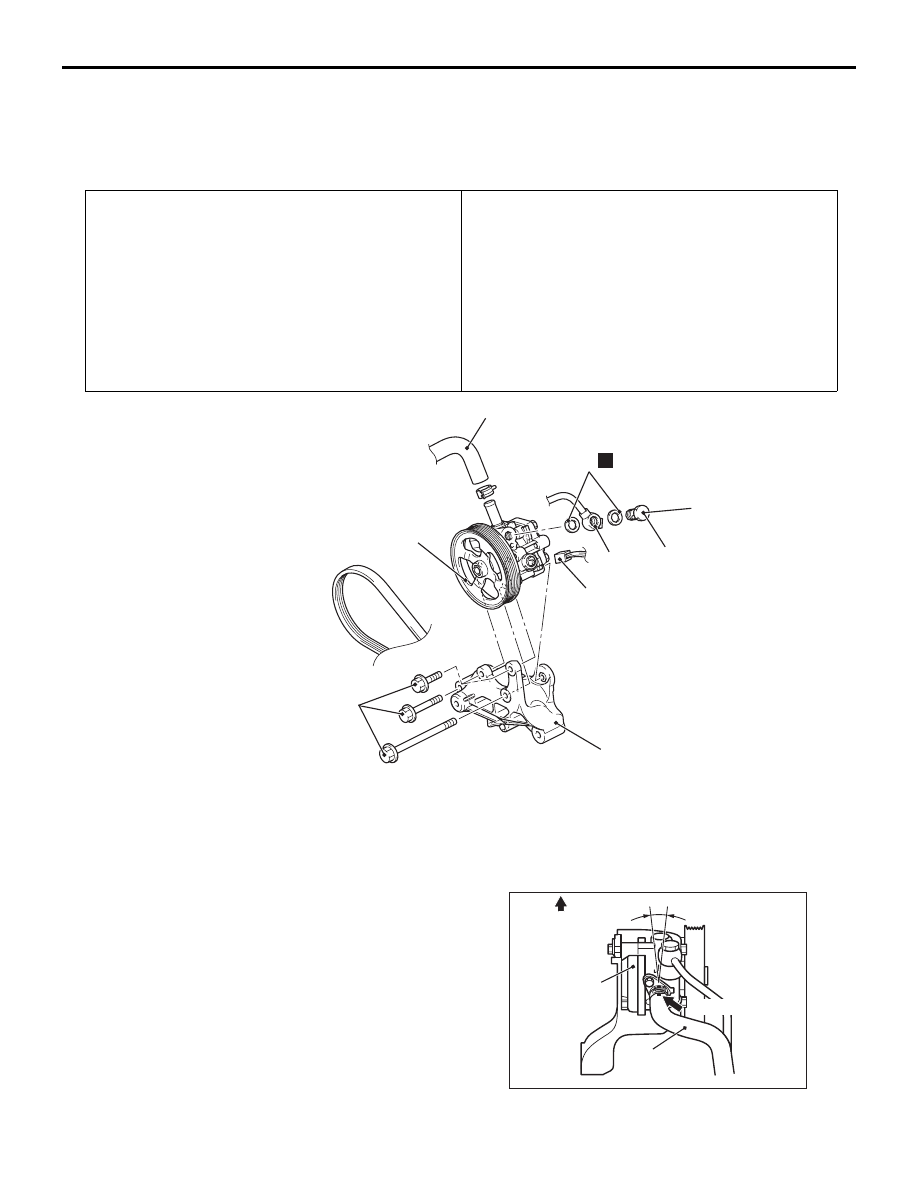

МАСЛОНАСОС РУЛЕВОГО УПРАВЛЕНИЯ

С ГИДРОУСИЛИТЕЛЕМ В СБОРЕ

СЪЕМ И УСТАНОВКА

M1372005201042

Действия, осуществляемые перед съемом устройств
• Слив жидкости усилителя рулевого механизма

(см.

Стр.37-7

).

• Снятие крышки двигателя (см. ГРУППА 11A −

Двигатель в сборе

Стр.11A-62

).

• Снятие сборника конденсата радиатора (см. ГРУППА

14

− Радиатор

Стр.14-21

).

• Снятие приводного ремня (см. ГРУППА 11A −

Двигатель в сборе

Стр.11A-62

).

Действия, осуществляемые после установки
• Установка приводного ремня (см. ГРУППА 11A −

Двигатель в сборе

Стр.11A-62

).

• Установка крышки двигателя (см. ГРУППА 11A −

Двигатель в сборе

Стр.11A-62

).

• Установка сборника конденсата радиатора

(см. ГРУППА 14

− Радиатор

Стр.14-21

).

• Заливка и прокачка жидкости усилителя рулевого

механизма (См.

Стр.37-7

).

• Проверка натяжения приводного ремня (см. ГРУППА

11A

− Обслуживание без демонтажа − Регулировка

и проверка натяжения приводного ремня

Стр.11A-7

).

25 ± 4 Нм

57 ± 7 Нм

N

1

5

3

2

4

6

7

AB

AC613521

Этапы снятия

1.

Провода реле давления

>>

A

<<

2.

Всасывающий шланг

3.

Откидной болт

4.

Прокладка

5.

Напорная трубка в сборе

6.

Насос гидроусилителя
рулевого управления

7.

Кронштейн насоса
гидроусилителя рулевого
управления

ЭТАПЫ УСТАНОВКИ
>>А<< УСТАНОВКА ВСАСЫВАЮЩЕГО
ШЛАНГА

Передняя часть

автомобиля

30°

масляный насос

Отметка

Всасывающий

шланг

AB

AC700375

МАСЛОНАСОС РУЛЕВОГО УПРАВЛЕНИЯ С ГИДРОУСИЛИТЕЛЕМ В СБОРЕ

РУЛЕВОЕ УПРАВЛЕНИЕ С ГИДРОУСИЛИТЕЛЕМ

37-24

Установите всасывающий шланг так, чтобы
отметка на нем была обращена к передней части
автомобиля, как показано на иллюстрации.

ПРОВЕРКА

M1372005300381

• Проверьте приводной ремень на наличие

трещин.

• Проверьте равномерность вращения шкива.
