ВАЛ РУЛЕВОЙ КОЛОНКИ В СБОРЕ

РУЛЕВОЕ УПРАВЛЕНИЕ С ГИДРОУСИЛИТЕЛЕМ

37-13

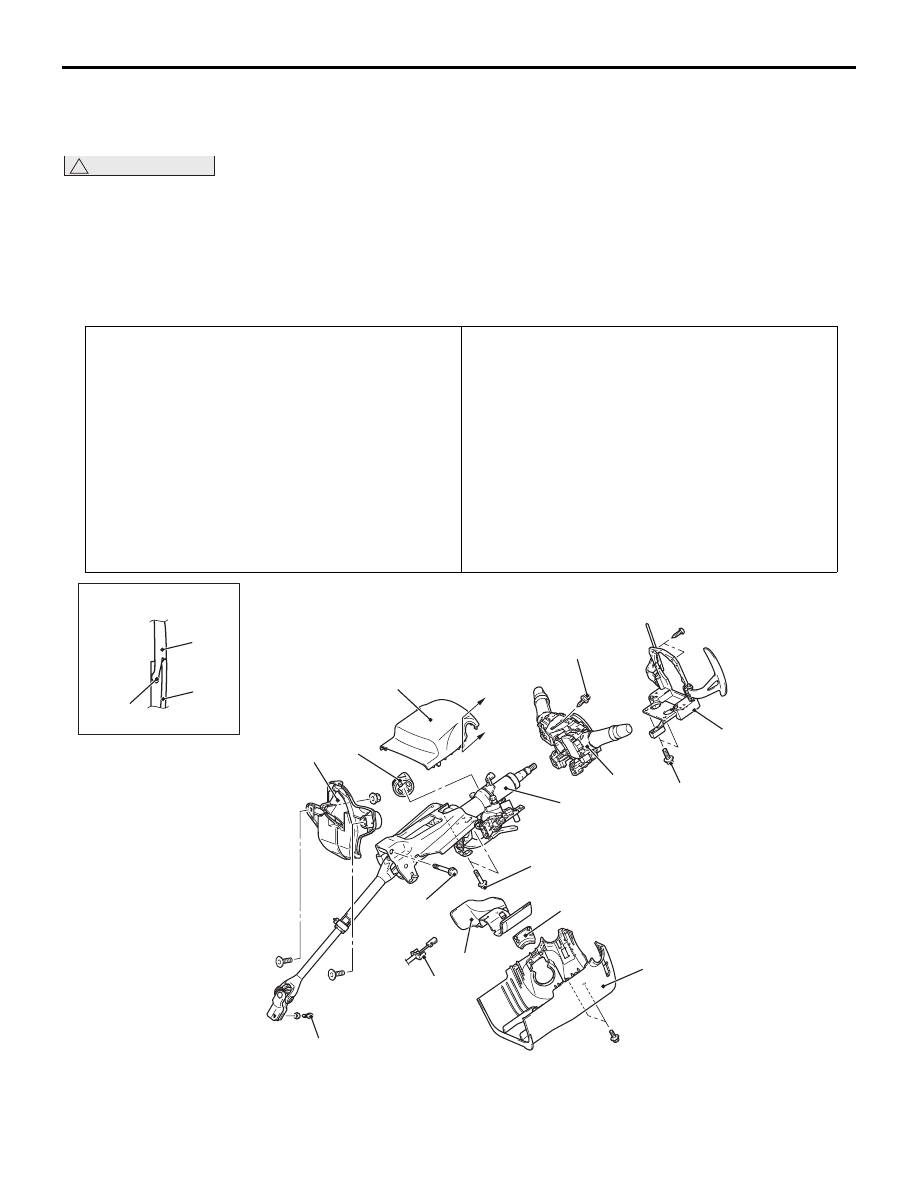

ВАЛ РУЛЕВОЙ КОЛОНКИ В СБОРЕ

СЪЕМ И УСТАНОВКА

M1372011500823

!

ОСТОРОЖНО

• Перед снятием рулевого колеса, модуля воздушной подушки в сборе и модуля коленной

подушки см. ГРУППА 52В, Меры предосторожности

Стр.52B-7

, Модуль(-и) воздушной

подушки и Контактная пружина

Стр.52B-180

, а также Модуль коленной подушки

Стр.52B-189

.

• После установки выполните калибровку электронного блока управления системой ASC-ECU

для установки нулевой точки датчика руля. (См. раздел «ГРУППА 35C», «Обслуживание
автомобиля без демонтажа»

− «Калибровка датчика руля»

Стр.35C-173

). <Автомобили

с системой ASC>

Действия, осуществляемые перед съемом устройств
• Снятие рулевого колеса в сборе (См.

Стр.37-10

).

• Снятие нижней части крышки приборной панели

(См. ГРУППА 52A

− Нижняя часть панели приборов

Стр.52A-8

).

• Снятие и установка модуля коленных воздушных

подушек безопасности (См. ГРУППА 52В

− Модуль

коленных воздушных подушек безопасности

Стр.52B-189

). <Автомобили с коленной подушкой

безопасности>

• Снятие передней напольной консоли и панели со

стороны консоли (См. ГРУППА 52А

− Передняя

напольная консоль

Стр.52A-2

).

Действия, осуществляемые после установки
• Установка передней напольной консоли и панели со

стороны консоли (См. ГРУППА 52А

− Передняя

напольная консоль

Стр.52A-2

).

• Установка модуля коленных воздушных подушек

безопасности (См. ГРУППА 52В

− Модуль коленных

воздушных подушек безопасности

Стр.52B-189

).

<Автомобили с коленной подушкой безопасности>

• Установка нижней части крышки приборной панели

(См. ГРУППА 52A

− Панель приборов

Стр.52A-8

).

• Калибровка датчика рулевого колеса (См. ГРУППА

35C

− Обслуживание без демонтажа −, Калибровка

датчика рулевого колеса

Стр.35C-173

). <Автомобили

с системой ASC>

• Установка рулевого колеса в сборе (См.

Стр.37-10

).

3

5

28 ± 7 Нм

20 ± 5 Нм

12 ± 3 Нм

7,0 ± 3,0 Нм

2,5 ± 0,5 Нм

10

4

8

1

7

6

2

3

9

5

Захват

Разрез А – А

A

A

AB

AC613518

Этапы снятия

<<A>>

1. Наконечник ручки

<Автомобили с KOS>

2. Защитная панель замка

зажигания

3. Крышка нижней части

рулевой колонки

4. Защита рулевой колонки
5. Крышка верхней части

рулевой колонки

6. Лопаточный переключатель

в сборе <Автомобили
с лопаточным
переключателем>

7. Контактная пружина

и подрулевой
переключатель в сборе
(см. 52В

− Модуль подушки

безопасности водителя

Стр.52B-180

).

8. Кабель блокировки ключа

(см. 23А

− Блокировка ключа

и механизмы блокировки
CVT

Стр.23A-90

).

<<B>>

9. Кожух рулевого вала

<<C>>

>>A<<

10. Вал рулевой колонки в сборе

ВАЛ РУЛЕВОЙ КОЛОНКИ В СБОРЕ

РУЛЕВОЕ УПРАВЛЕНИЕ С ГИДРОУСИЛИТЕЛЕМ

37-14

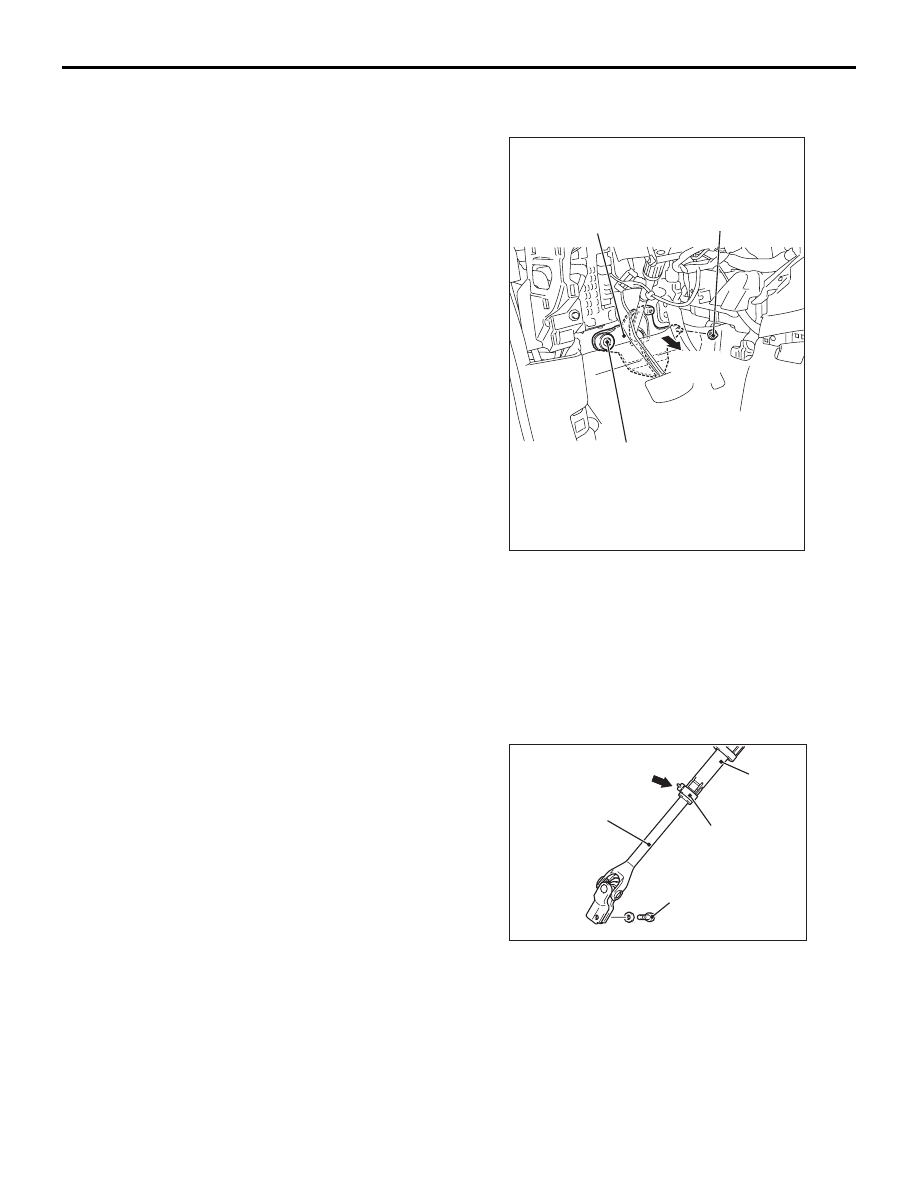

ЭТАПЫ СНЯТИЯ
<<А>> СНЯТИЕ НАКОНЕЧНИКА РУЧКИ

Снимите наконечник ручки, нажав на два
выступа.

<<В>> СНЯТИЕ КОЖУХА ВАЛА
РУЛЕВОЙ КОЛОНКИ

Снять

коврик

Зажим

(крепление коврика)

Кожух рулевого вала

Зажим

(крепление кожуха

рулевого вала)

AB

AC609624

1. Снимите зажим (фиксирующий напольный

коврик) и сверните напольный коврик.

2. Снимите зажим (фиксирующий кожух вала

рулевой колонки), а затем снимите кожух вала
рулевой колонки.

<<С>> ОТСОЕДИНЕНИЕ ВАЛА
РУЛЕВОЙ КОЛОНКИ В СБОРЕ

Захват

Зажим

Болт

рулевой

колонки

Вал А

Вал В

AB

AC60962

1. Достаньте болт рулевой колонки,

соединяющий рулевое колесо с узлом
рулевой колонки.

2. Отсоедините рулевой привод от узла рулевой

колонки, потянув вал А в направлении вала В
с помощью зажимных тисков.

3. Достаньте крепежный болт зажимной колонки.

ВАЛ РУЛЕВОЙ КОЛОНКИ В СБОРЕ

РУЛЕВОЕ УПРАВЛЕНИЕ С ГИДРОУСИЛИТЕЛЕМ

37-15

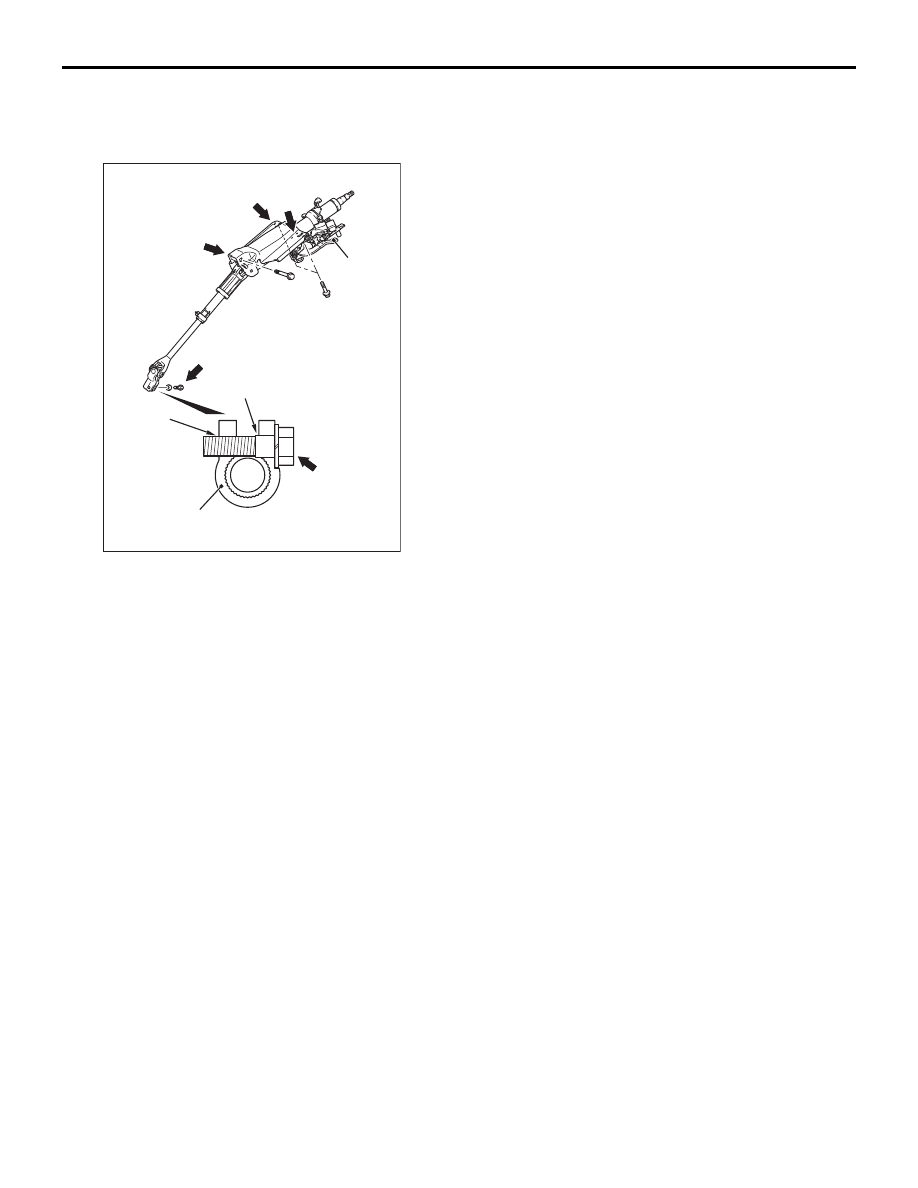

ЭТАПЫ УСТАНОВКИ
>>А<< УСТАНОВКА ВАЛА РУЛЕВОЙ
КОЛОНКИ В СБОРЕ

4

2

3

4

1

Отверстие болта

(не резьбовое)

Отверстие

болта

(резьбовое)

Ручка ре-

гулировки

наклона

Вилка рулевой

колонки в сборе

AB

AC609626

Убедитесь, что ручка регулировки наклона
находится в положении блокировки, и установите
рулевую колонку, как описано ниже.

1. Вручную заверните крепежные болты

в порядке 1, 2, 3, а затем затяните их
в порядке 3, 2, 1, соблюдая установленный
момент.

2. Смонтируйте рулевую колонку в сборе на

рулевой привод.

3. Вставьте болт, соединяющий рулевую колонку

с рулевым приводом, в нерезьбовое болтовое
отверстие.

4. Затяните крепежный болт 4 до

рекомендованного момента.

Момент затяжки:

• Крепежный болт 1: 28 ± 7 Нм

• Крепежный болт 2, 3: 12 ± 3 Нм

• Крепежный болт 4: 20 ± 5 Нм

ВАЛ РУЛЕВОЙ КОЛОНКИ В СБОРЕ

РУЛЕВОЕ УПРАВЛЕНИЕ С ГИДРОУСИЛИТЕЛЕМ

37-16

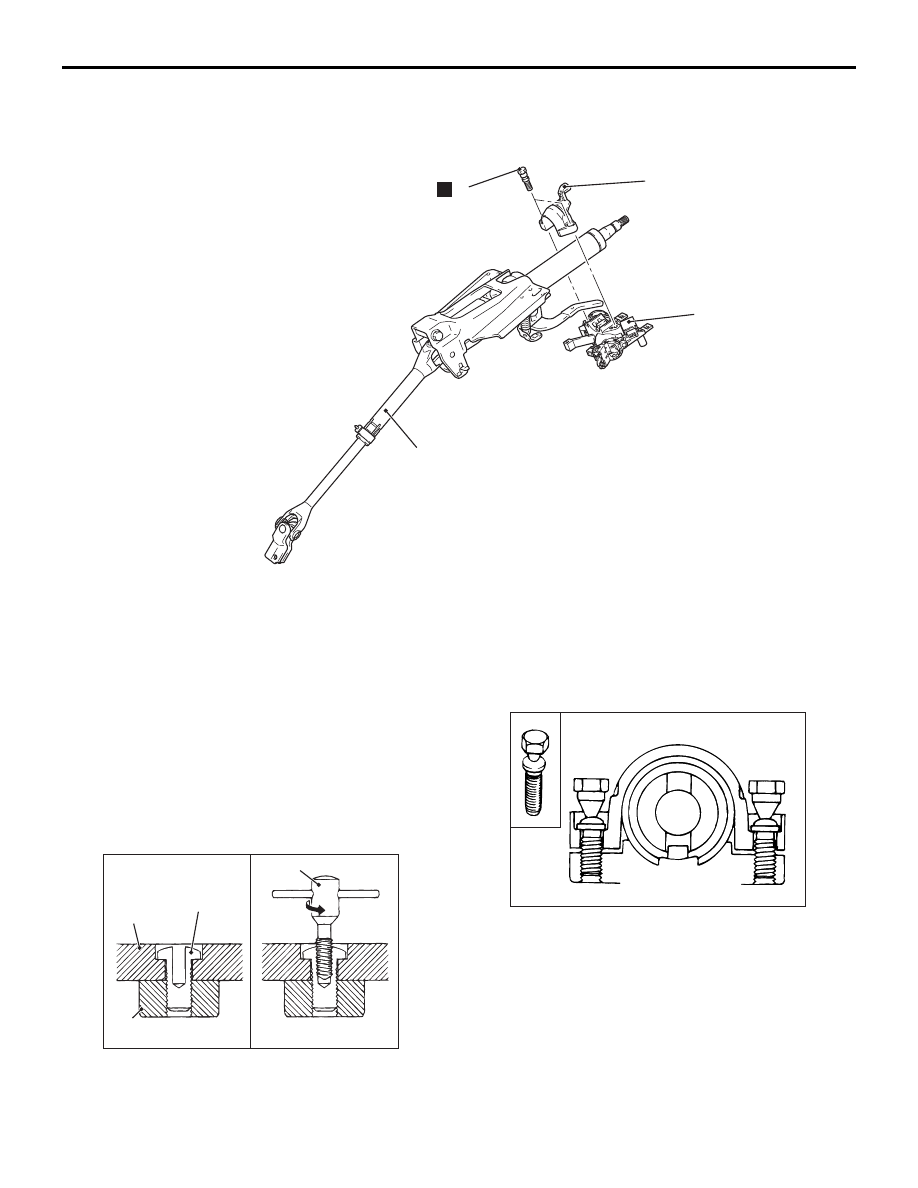

РАЗБОРКА И СБОРКА

M1372011700429

AC613519 AB

N

1

2

4

3

Этапы разборки

<<A>>

>>A<<

1.

Болт замка рулевой
колонки

>>A<<

2.

Скоба замка рулевой
колонки

>>A<<

3.

Цилиндр замка рулевой
колонки в сборе

4.

Вал рулевой колонки
в сборе

ЭТАПЫ РАЗБОРКИ
<<А>> СНЯТИЕ БОЛТА ЗАМКА
РУЛЕВОЙ КОЛОНКИ

Винт обратного хода

Цилиндр замка руле-

вой колонки в сборе

Болт

замка

рулевой

колонки

Кронштейн

замка

рулевой

колонки

AB

AC613520

1. С помощью сверла просверлите отверстие

глубины, достаточной для того, чтобы нарезать
резьбу для болта замка рулевой колонки.

2. Используйте метчик для нарезания левой

резьбы.

ЭТАПЫ ПОВТОРНОЙ СБОРКИ
>>А<< УСТАНОВКА СКОБЫ/ЦИЛИНДРА
В СБОРЕ ЗАМКА РУЛЕВОЙ КОЛОНКИ

ACX01139 AB

1. Устанавливая узел замка рулевой колонки на

вал рулевой колонки, несильно затяните замок
рулевой колонки, регулируя его положение
относительно выступа колонки.

2. Убедитесь, что замок рулевой колонки

нормально работает, а затем затяните болт
замка рулевой колонки так, чтобы его головка
сломалась.
