Mitsubishi Lancer X. Руководство - часть 627





ОБСЛУЖИВАНИЕ БЕЗ ДЕМОНТАЖА

РУЛЕВОЕ УПРАВЛЕНИЕ С ГИДРОУСИЛИТЕЛЕМ

37-9

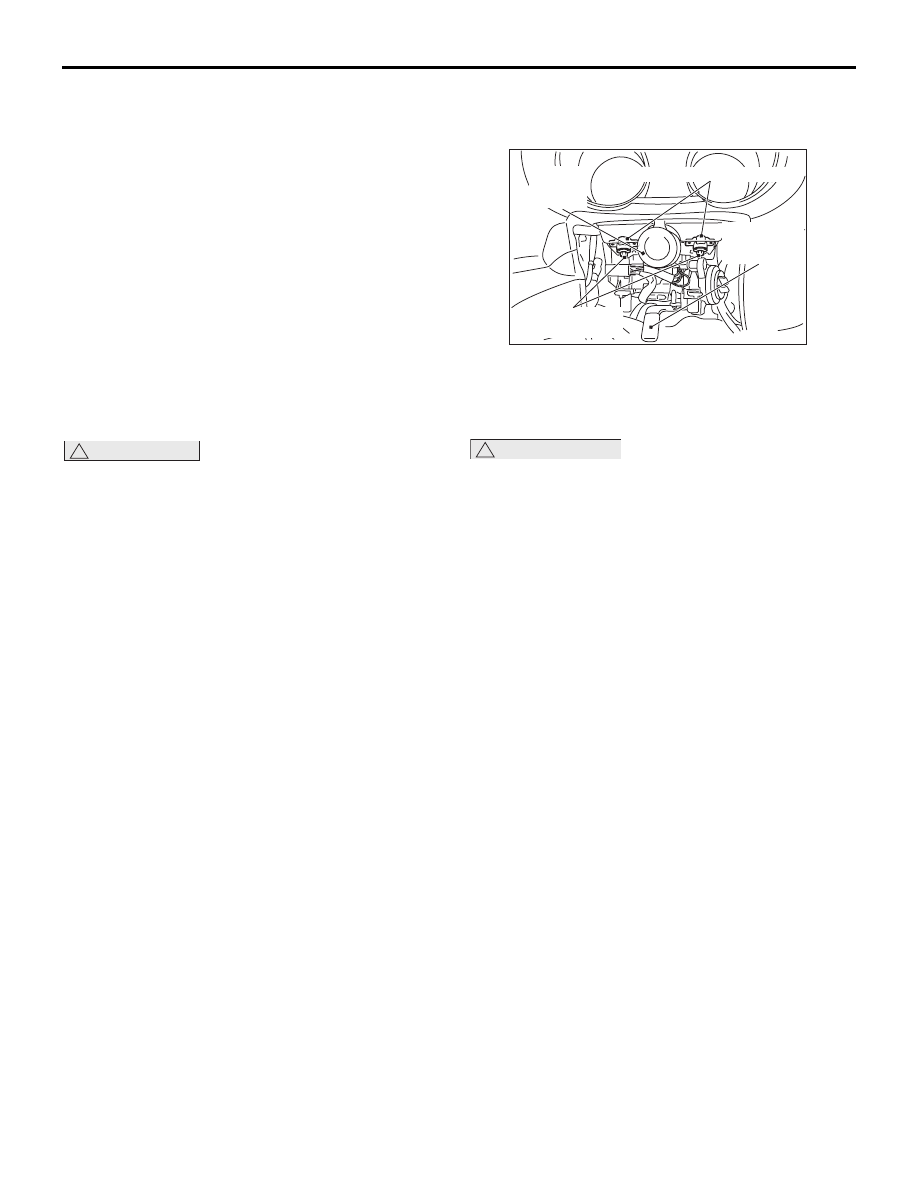

ПРОВЕРКА АМОРТИЗАЦИОННОГО
МЕХАНИЗМА ВАЛА РУЛЕВОЙ
КОЛОНКИ В СБОРЕ

M1372013500540

При столкновении или грубом воздействии на
рулевое колесо может сработать механизм
поглощения энергии столкновения. После
однократного срабатывания этот механизм
приходит в негодность, даже если не был
поврежден. Возможность повторного
использования вала рулевой колонки
определяется следующим образом: Если
амортизационный механизм уже сработал,
замените вал рулевой колонки в сборе.
При выявлении чрезмерного радиального люфта
руля, в то время как ручка регулировки наклона
находится в положении блокировки, обязательно
замените вал рулевой колонки в сборе.

!

ВНИМАНИЕ

Если автомобиль продолжает
движение после срабатывания
амортизатора, вал рулевой колонки
иожет быть поврежден.

При зазоре одностороннего колпачка
не пытайтесь произвести ремонт --
полностью замените вал рулевой
колонки.

ПРОЦЕДУРА ПРОВЕРКИ

1. Снимите защитные панели замка зажигания,

нижней и верхней части рулевой колонки.

2. Разблокируйте ручку регулировки наклона.

3. Двумя поворотами ослабьте два болта,

фиксирующие верхнюю часть рулевой
колонки.

Ручка

регулировки

наклона

Крепежный болт

рулевой колонки

Однонаправленная капсула

Рулевая

колонка

в сборе

AB

AC507097

4. Держите односторонние колпачки, как

показано на рисунке, и попытайтесь раскачать
их. Если имеется зазор одного из колпачков,
полностью замените вал рулевой колонки.

!

ОСТОРОЖНО

• Будьте осторожны: следите, чтобы между

кронштейном и корпусом колонки не
оказались зажаты посторонние предметы.

• При замене, снятии или установке вала

рулевой колонки в сборе прежде всего
затяните крепежный болт со стороны
односторонних колпачков, соблюдая
указанный момент.

5. Если во время проверки не были выявлены

неисправности, вручную заверните крепежные
болты, а затем затяните их с указанным
моментом.

Момент затяжки: 12

± 3 Нм

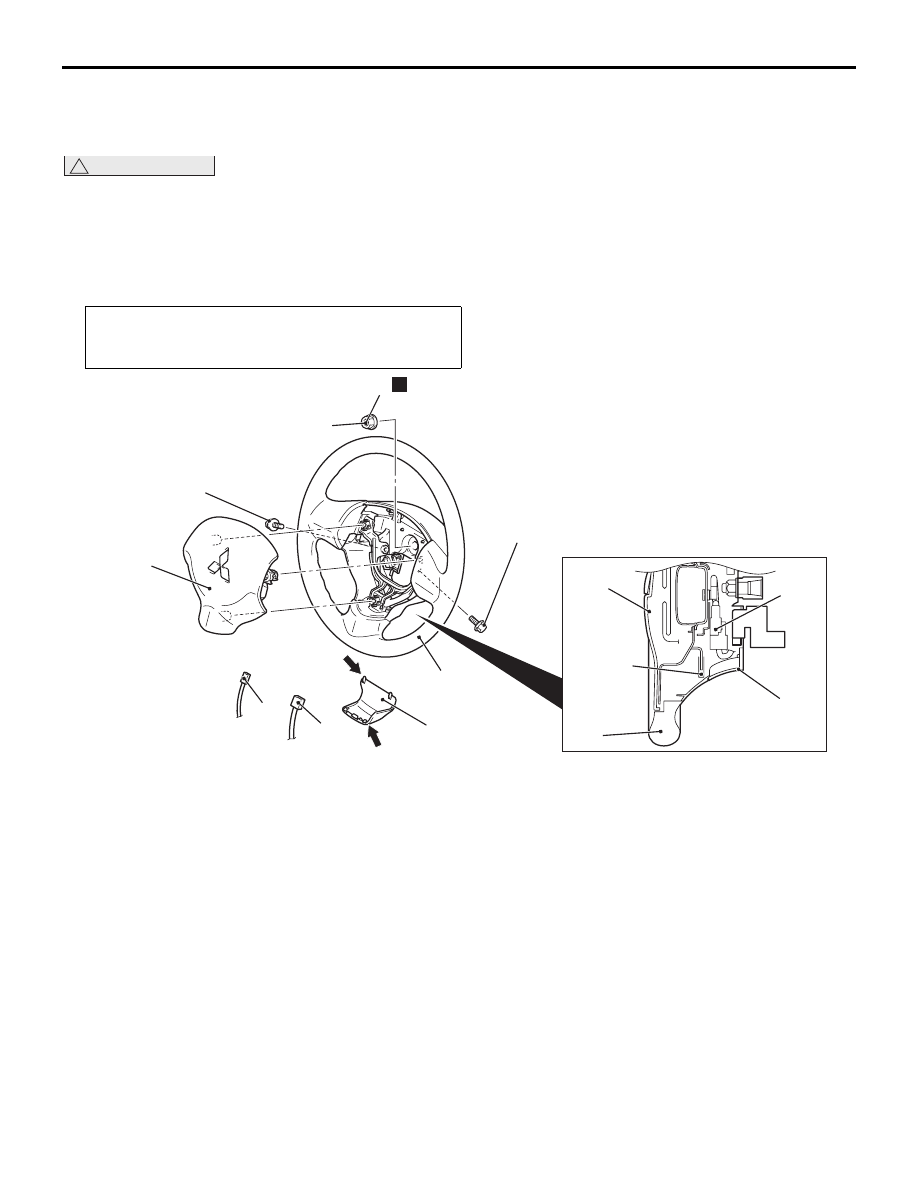

РУЛЕВОЕ КОЛЕСО

РУЛЕВОЕ УПРАВЛЕНИЕ С ГИДРОУСИЛИТЕЛЕМ

37-10

РУЛЕВОЕ КОЛЕСО

СЪЕМ И УСТАНОВКА

M1372011400945

!

ОСТОРОЖНО

• До снятия рулевого колеса и модуля подушки безопасности см. ГРУППА 52B  Меры

предосторожности

Стр.52B-7

 и Модуль подушки безопасности водителя

Стр.52B-180

.

• После установки выполните калибровку электронного блока управления системой ASC-ECU

для установки нулевой точки датчика руля. (См. раздел «ГРУППА 35C»,

 «Обслуживание

автомобиля без демонтажа»

 «Калибровка датчика руля»

Стр.35C-173

). <Автомобили

с системой ASC>

Действия, выполняемые после установки
• Проверка нейтрального положения рулевого колеса
• Проверка биения руля

<Автомобили с уретановым

рулевым колесом>

4

4

2

44 ± 11 Нм

9,5 ± 2,5 Нм

N

9

Захват

Захват

9,5 ± 2,5 Нм

12

1

2

5

10

5

1

AB

AC700364

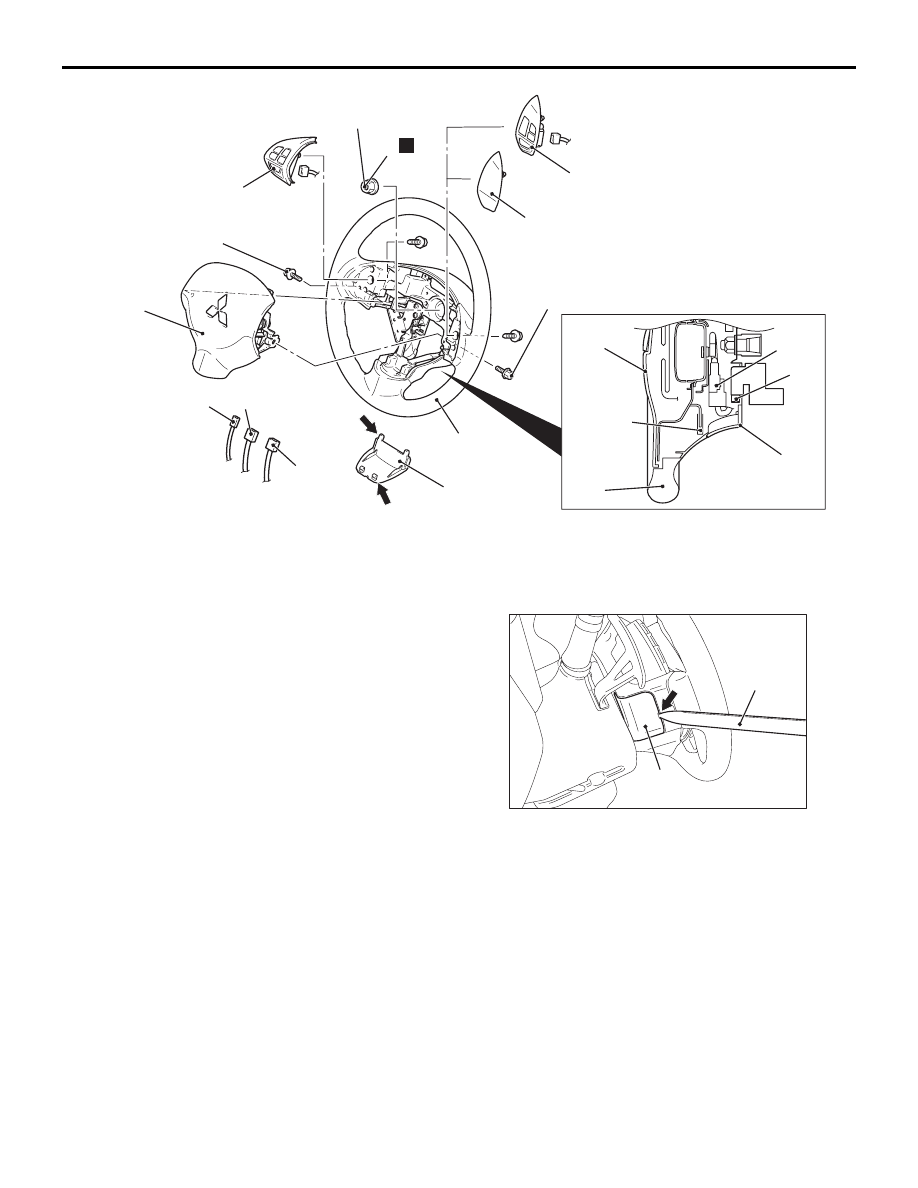

<Автомобили с кожаным рулевым колесом>

3

4

2

<Автомобили без системы

круиз-контроля>

6

<Автомобили с системой

круиз-контроля>

7

<Автомобили с пультом

управления аудиосистемой

на рулевом колесе>

8

AB

Захват

Захват

44 ± 11 Нм

9,5 ± 2,5 Нм

9,5 ± 2,5 Нм

N

9

10

1

4

3

2

5

10

5

1

AC700363

Этапы снятия

<<A>>

1. Крышка

>>B<<

2. Разъем звукового сигнала

>>B<<

3. Разъем кнопок управления

аудиосистемой на руле
<Автомобили с управлением
аудиосистемой на руле>

<<B>>

>>B<<

4. Разъем модуля подушки

безопасности

<<C>>

5. Модуль подушки

безопасности

6. Окантовка защитных стекол

приборов с крышкой
(справа)

7. Выключатель круиз-контроля
8. Кнопки управления

аудиосистемой на руле

9. Самоконтрящаяся гайка

<<D>>

>>A<<

10. Рулевое колесо в сборе

РУЛЕВОЕ КОЛЕСО

РУЛЕВОЕ УПРАВЛЕНИЕ С ГИДРОУСИЛИТЕЛЕМ

37-11

ПУНКТЫ ОБСЛУЖИВАНИЯ ПРИ
СНЯТИИ
<<A>> СНЯТИЕ КРЫШКИ

MB990784

Крышка

AB

AC609620

Вставьте специальный съемник (MB990784)
в указанное положение, чтобы снять крышку.
ПРИМЕЧАНИЕ: Специальный съемник
(MB990784) можно вставить в выемку,
находящуюся за показанным на иллюстрации
участком.

РУЛЕВОЕ КОЛЕСО

РУЛЕВОЕ УПРАВЛЕНИЕ С ГИДРОУСИЛИТЕЛЕМ

37-12

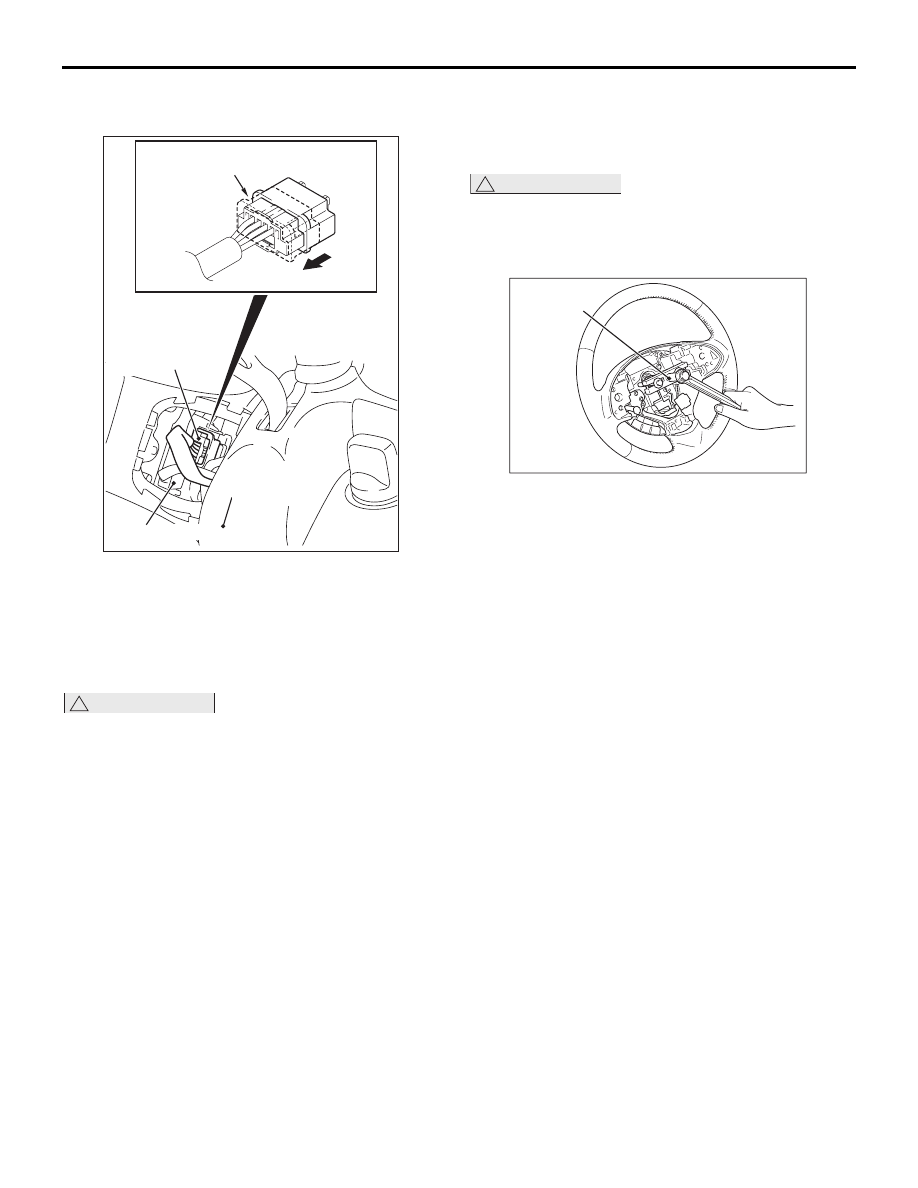

<<В>> СНЯТИЕ РАЗЪЕМА МОДУЛЯ
ВОЗДУШНОЙ ПОДУШКИ

Внешний кожух разъема модуля

подушки безопасности водителя

Разъем звукового

сигнала

Разъем модуля

подушки

безопасности

водителя

(4-контактный,

желтый)

Кожух нижней

части рулевой

колонки

AB

AC609621

Потяните внешний корпус разъема воздушной
подушки водителя в указанном стрелкой
направлении и отсоедините разъем.

<<С>> СНЯТИЕ МОДУЛЯ ВОЗДУШНОЙ
ПОДУШКИ

!

ОСТОРОЖНО

• Никогда не используйте электрический

тестер для проверки цепи модуля
воздушной подушки. Никогда не пытайтесь
разобрать модуль воздушной подушки.

• Поместите снятый модуль подушки

безопасности в чистом и сухом месте,
положив на подстилку, лицевой
поверхностью вверх.

<<D>> СНЯТИЕ ПРИВОДНОГО ВАЛА
В СБОРЕ

1. Поставьте рулевое колесо в нейтральное

положение.

!

ОСТОРОЖНО

Используйте для снятия рулевого колеса
специальный инструмент, в противном
случае возможно повреждение амортизатора
энергии столкновения.

2.

AC609622 AB

MB990803

Для снятия рулевого колеса используйте

специальный съемник (MB990803).

ЭТАПЫ МОНТАЖА
>>А<< УСТАНОВКА РУЛЕВОГО КОЛЕСА
В СБОРЕ

Выполнив центрирование контактной пружины
(см. 52В

− Контактная пружина модуля воздушной

подушки), установите рулевое колесо в сборе.

>>В<< ПОДСОЕДИНЕНИЕ РАЗЪЕМА
МОДУЛЯ ВОЗДУШНОЙ
ПОДУШКИ/ПОДСОЕДИНЕНИЕ
РАЗЪЕМА УПРАВЛЕНИЯ
АУДИОСИСТЕМОЙ/ПОДСОЕДИНЕНИЕ
РАЗЪЕМА ЗВУКОВОГО СИГНАЛА

Осторожно подсоедините разъем и убедитесь,
что провода не выходят за пределы отверстий
в крышке.
