37-1

ГРУППА 37

РУЛЕВОЕ

УПРАВЛЕНИЕ С

ГИДРОУСИЛИТЕЛЕМ

СОДЕРЖАНИЕ

ОСНОВНЫЕ ДАННЫЕ ДЛЯ



РЕГУЛИРОВОК И КОНТРОЛЯ  . . . .

37-2

СМАЗОЧНЫЕ МАТЕРИАЛЫ. . . . . .

37-2

МАТЕРИАЛЫ ДЛЯ



УПЛОТНЕНИЙ. . . . . . . . . . . . . . . . . .

37-2

СПЕЦИАЛЬНЫЕ



ИНСТРУМЕНТЫ . . . . . . . . . . . . . . . .

37-3

ОБСЛУЖИВАНИЕ БЕЗ



ДЕМОНТАЖА . . . . . . . . . . . . . . . . . .

37-4

ПРОВЕРКА ЛЮФТА РУЛЯ . . . . . . . . . . . .

37-4

ПРОВЕРКА УГЛА ПОВОРОТА



УПРАВЛЯЕМЫХ КОЛЕС. . . . . . . . . . . . . .

37-5

ПРОВЕРКА ПЫЛЬНИКА ШАРНИРА  . . . .

37-5

ПРОВЕРКА КРУТЯЩЕГО МОМЕНТА



ВРАЩЕНИЯ ШАРНИРА  . . . . . . . . . . . . . .

37-5

ПРОВЕРКА СТАЦИОНАРНОГО УСИЛИЯ



НА ОБОДЕ РУЛЕВОГО КОЛЕСА . . . . . . .

37-6

ПРОВЕРКА ВОЗВРАЩЕНИЯ РУЛЕВОГО



КОЛЕСА В ЦЕНТРАЛЬНУЮ ТОЧКУ  . . . .

37-6

ПРОВЕРКА НАТЯЖЕНИЯ



ПРИВОДНОГО РЕМНЯ. . . . . . . . . . . . . . .

37-7

ПРОВЕРКА УРОВНЯ ЖИДКОСТИ . . . . . .

37-7

ЗАМЕНА ЖИДКОСТИ . . . . . . . . . . . . . . . .

37-7

УДАЛЕНИЕ ВОЗДУХА ИЗ СИСТЕМЫ



РУЛЕВОГО УПРАВЛЕНИЯ . . . . . . . . . . . .

37-7

ПРОВЕРКА ДАВЛЕНИЯ МАСЛОНАСОСА

37-8

ПРОВЕРКА АМОРТИЗАЦИОННОГО



МЕХАНИЗМА ВАЛА РУЛЕВОЙ



КОЛОНКИ В СБОРЕ  . . . . . . . . . . . . . . . . .

37-9

РУЛЕВОЕ КОЛЕСО. . . . . . . . . . . . . .

37-10

СЪЕМ И УСТАНОВКА . . . . . . . . . . . . . . . .

37-10

ВАЛ РУЛЕВОЙ КОЛОНКИ



В СБОРЕ  . . . . . . . . . . . . . . . . . . . . . .

37-13

СЪЕМ И УСТАНОВКА . . . . . . . . . . . . . . . .

37-13

РАЗБОРКА И СБОРКА  . . . . . . . . . . . . . . .

37-16

КОРОБКА ПЕРЕДАЧ И РЫЧАЖНЫЙ
МЕХАНИЗМ РУЛЕВОГО УПРАВЛЕНИЯ
С ГИДРОУСИЛИТЕЛЕМ . . . . . . . . . .

37-17

СЪЕМ И УСТАНОВКА . . . . . . . . . . . . . . . .

37-17

ПРОВЕРКА . . . . . . . . . . . . . . . . . . . . . . . . .

37-20

РАЗБОРКА И СБОРКА  . . . . . . . . . . . . . . .

37-21

МАСЛОНАСОС РУЛЕВОГО



УПРАВЛЕНИЯ С ГИДРОУСИЛИТЕЛЕМ



В СБОРЕ  . . . . . . . . . . . . . . . . . . . . . .

37-23

СЪЕМ И УСТАНОВКА . . . . . . . . . . . . . . . .

37-23

ПРОВЕРКА . . . . . . . . . . . . . . . . . . . . . . . . .

37-24

ШЛАНГИ СИСТЕМЫ РУЛЕВОГО
УПРАВЛЕНИЯ



С ГИДРОУСИЛИТЕЛЕМ . . . . . . . . . .

37-25

СЪЕМ И УСТАНОВКА . . . . . . . . . . . . . . . .

37-25

ОСНОВНЫЕ ДАННЫЕ ДЛЯ РЕГУЛИРОВОК И КОНТРОЛЯ

РУЛЕВОЕ УПРАВЛЕНИЕ С ГИДРОУСИЛИТЕЛЕМ

37-2

ОСНОВНЫЕ ДАННЫЕ ДЛЯ РЕГУЛИРОВОК И КОНТРОЛЯ

M1372000301204

Позиция

Номинальное
значение

Предельное значение

Люфт руля, мм

При работающем
двигателе

30

При остановленном
двигателе

− 16,5

Угол поворота

Внутреннее колесо

40

°50' ± 1°30'

Внешнее колесо
(опорное значение)

33

°50'

Схождение, мм

± 2

Крутящий момент вращения шарнира
наконечника тяги Нм

2,9 или менее

Стационарное усилие
на ободе рулевого
колеса Н

Усилие на ободе
рулевого колеса

29 или менее

Размах колебаний

5,9 или менее

Разгрузочное давление маслонасоса, МПа

8,8

− 9,5

Давление без нагрузки, МПа

0,2

− 0,7

Внешнее давление рулевой передачи, МПа

8,8

− 9,5

Общий крутящий
момент вращения
шестерни, Нм

Общий крутящий
момент

1,0

− 2,0

Колебания крутящего
момента

0,4 или менее

Сопротивление колебанию соединительной тяги
Н (Крутящий момент колебаний Нм)

5,5

− 18 (1,5 − 4,9)

Размер отверстия обрезного штампа ленты чехла
(MB991561)

2,9

Ширина стянутого хомута, мм

2,4

− 2,8

СМАЗОЧНЫЕ МАТЕРИАЛЫ

M1372000400714

Позиция

Фирменное название

Мощность

Рабочая жидкость усилителя
рулевого механизма

Оригинальная рабочая жидкость гидроусилителя
MITSUBISHI или ATF DEXRON III, DEXRON II

Приблизительно 1 л

Гофрированный патрубок

Силиконовая смазка

Достаточно

МАТЕРИАЛЫ ДЛЯ УПЛОТНЕНИЙ

M1372000500744

Место нанесения

Фирменное название

Мощность

Гофрированный патрубок
соединительной тяги,
внешняя сторона

Номер по каталогу 3M ATD 8663 или аналог

Достаточно

СПЕЦИАЛЬНЫЕ ИНСТРУМЕНТЫ

РУЛЕВОЕ УПРАВЛЕНИЕ С ГИДРОУСИЛИТЕЛЕМ

37-3

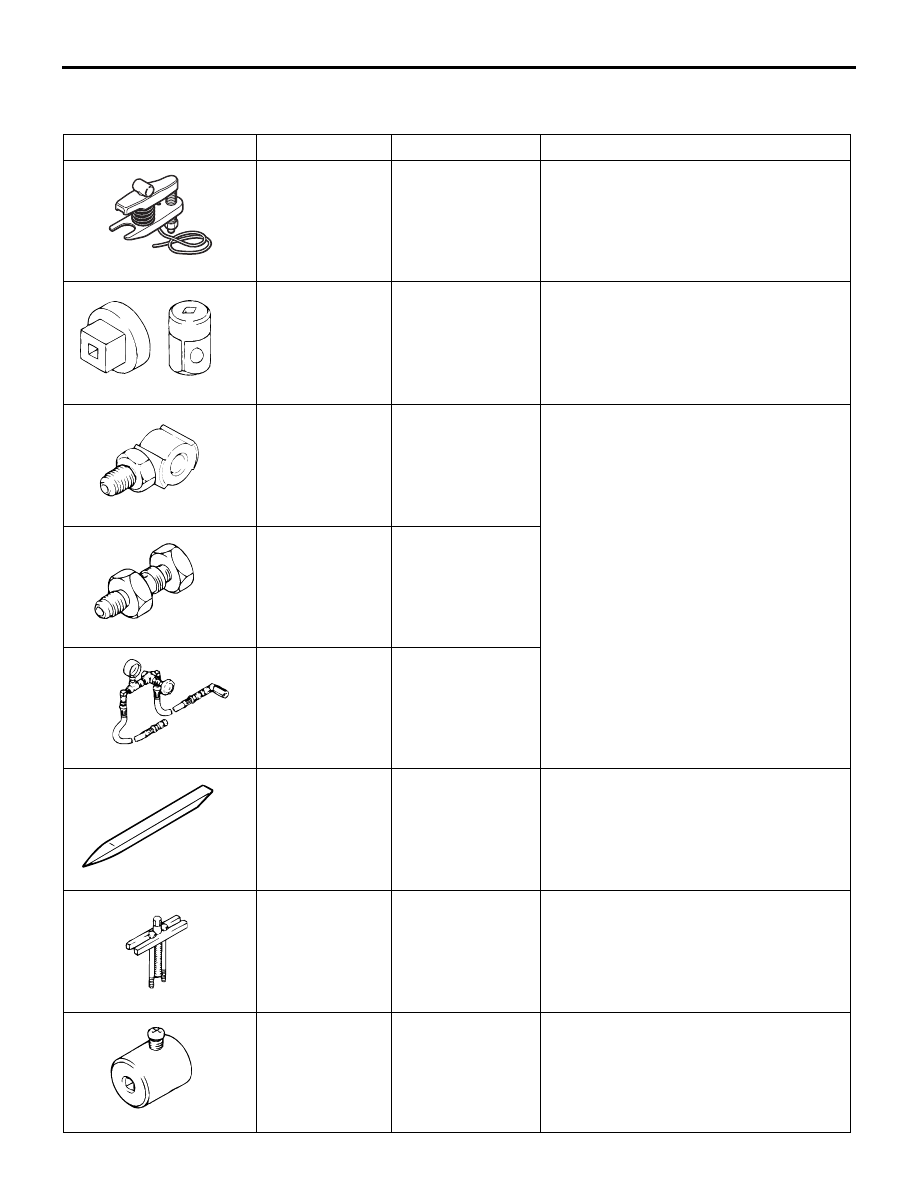

СПЕЦИАЛЬНЫЕ ИНСТРУМЕНТЫ

M1372000601078

Инструмент

Номер

Название

Область применения

MB991897

MB991897 или
MB992011

Съемник
шарнира

Снятие наконечника тяги
ПРИМЕЧАНИЕ: Также может
использоваться стандартный
съемник рулевой тяги MB991406,
MB990635 или MB991113.

MB990326

MB990326

Головка
устройства
предварительног
о натяга

Измерение крутящего момента
шарнира

MB991548

MB991548

Адаптер
масляного
манометра А
(сторона насоса)

Измерение гидравлического давления,
создаваемого масляным насосом

MB991549

MB991549

Адаптер
масляного
манометра В
(сторона шланга)

MB990662

MB990662

Манометр для
проверки
давления масла
гидроусилителя

MB990784

MB990784

Фигурный
съемник

Съемник крышки

MB990803

MB990803

Датчик поворота
рулевого колеса

Снятие рулевого колеса

MB991006

MB991006

Головка
устройства
предварительног
о натяга

Измерение полного вращающего
момента ведущей шестерни

MB990925

ОБСЛУЖИВАНИЕ БЕЗ ДЕМОНТАЖА

РУЛЕВОЕ УПРАВЛЕНИЕ С ГИДРОУСИЛИТЕЛЕМ

37-4

ОБСЛУЖИВАНИЕ БЕЗ ДЕМОНТАЖА

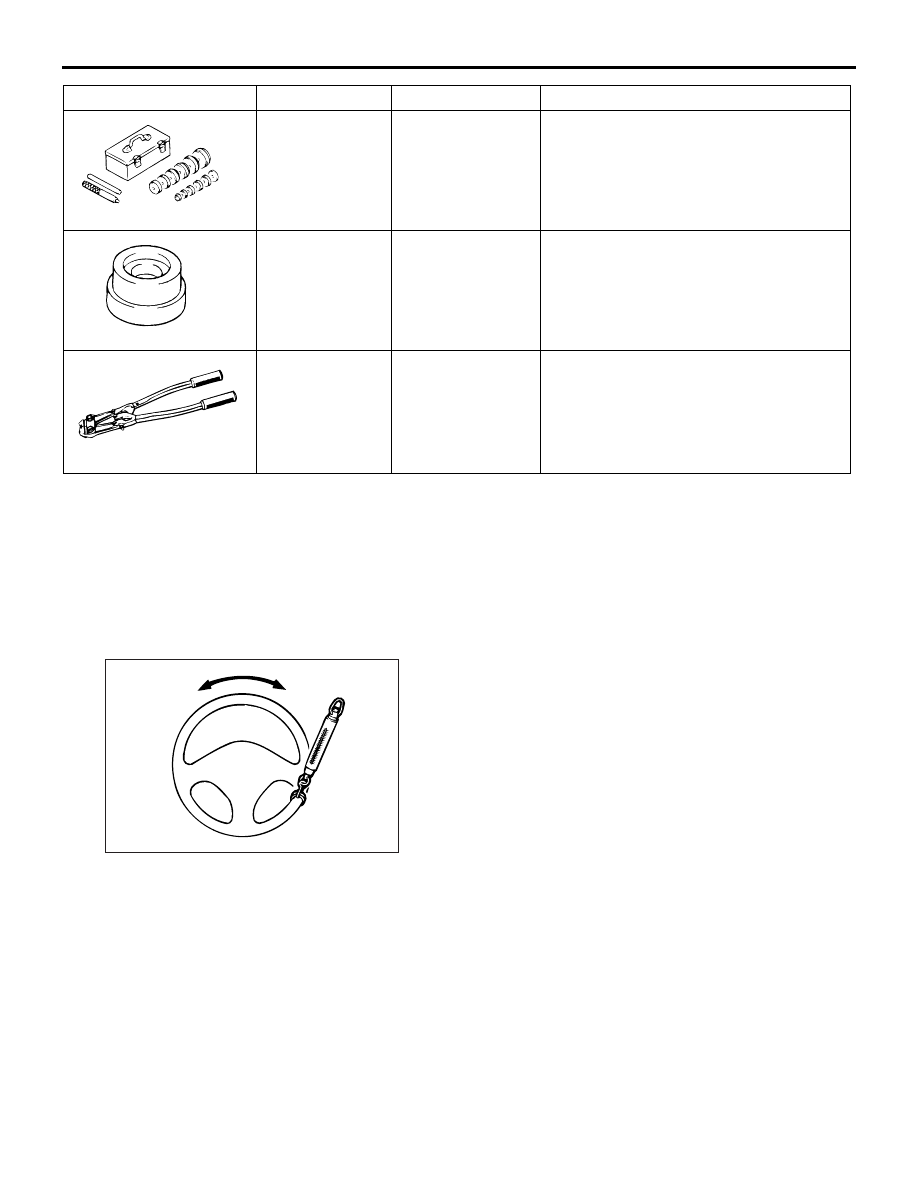

ПРОВЕРКА ЛЮФТА РУЛЯ

M1372001000786

1. При работающем двигателе (присутствует

гидравлическое давление) установите
передние колеса прямо.

AC000987

2. Слегка поворачивайте руль вправо и влево,

чтобы измерить люфт руля до того момента,
как передние колеса действительно придут
в движение.

Предельное значение: 30 мм или менее

3. Если люфт руля превышает предельное

допустимое значение, проверьте шарнир вала
гидроусилителя или наличие подтеков на
рулевой тяге, при необходимости замените
или отремонтируйте дефектные компоненты.

4. Если люфт руля превышает предельное

допустимое значение после выполнения
пункта 3, поставьте рулевое колесо прямо
и примените усилие (приблизительно 5 Н),
направленное вдоль окружности (например,
постучите по рулю).



Проверьте, находится ли люфт руля
в пределах допустимых значений.

Номинальное значение: 0

 16,5 мм

5. Если люфт превышает предельное

допустимое значение после выполнения
пункта 4, снимите рулевой привод и тягу,
проверьте и отрегулируйте полный
вращающий момент ведущей шестерни
(См.

Стр.37-17

).

MB990925

Комплект для
установки
подшипников
и масляного
уплотнения

Вытягивание или запрессовка
масляного уплотнения и подшипника
(См. ГРУППА 26

− Специальные

инструменты

Стр.26-2

.)

MB991203

MB991203

Инструмент для
установки
масляного
уплотнения
и подшипника

Запрессовка масляного уплотнения
и подшипника

MB991561

MB991561

Инструмент для
крепления хомута
пыльника

Установка хомута гофрированного
патрубка соединительной тяги

Инструмент

Номер

Название

Область применения
