КРЕПЛЕНИЕ КОРОБКИ ПЕРЕДАЧ

МОНТАЖ СИЛОВОЙ УСТАНОВКИ

32-7

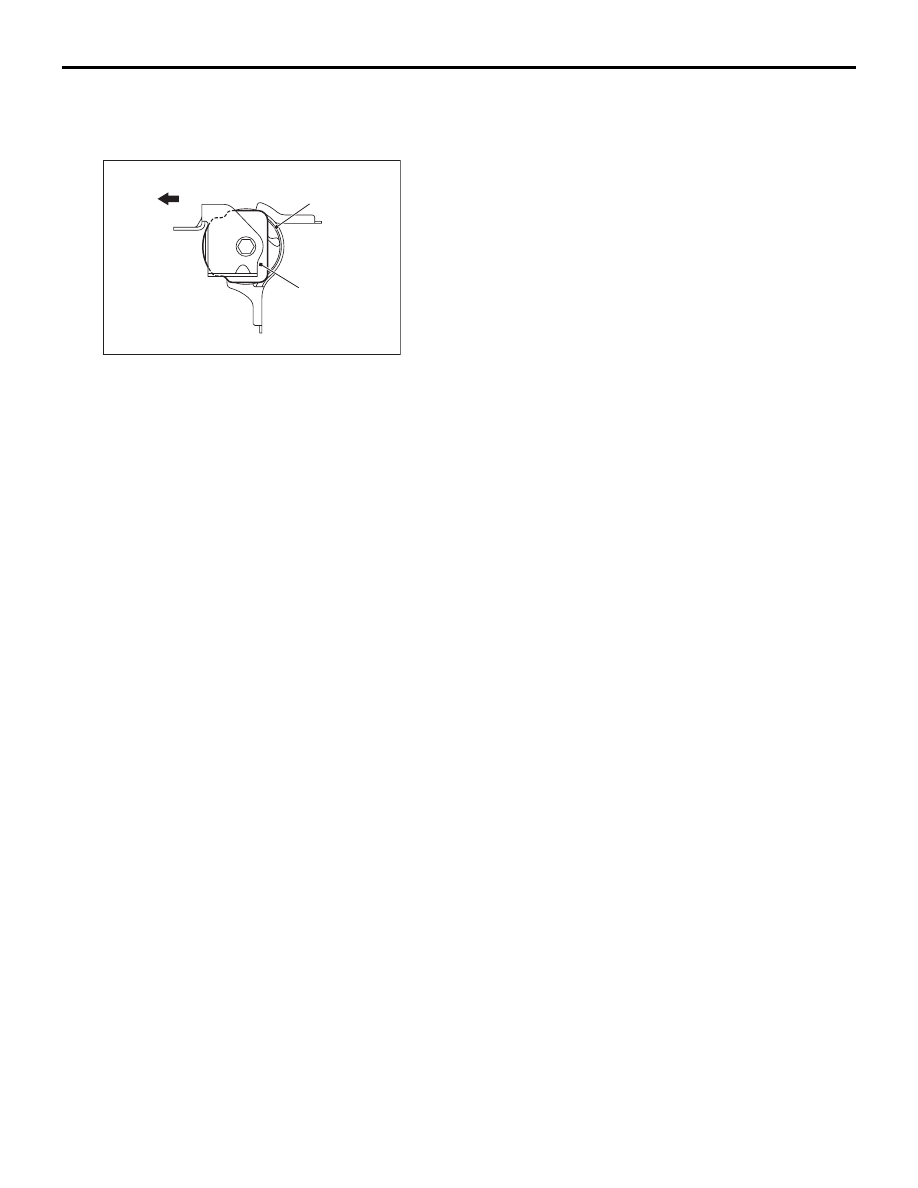

>>В<< УСТАНОВКА ЗАПИРАЮЩЕГО
УСТРОЙСТВА ОПОРЫ КОРОБКИ
ПЕРЕДАЧ

Упор опоры

коробки

передач

Опора

коробки

передач

Сторона коробки передач

AB

AC613222

Установите запирающее устройство опоры
коробки передач, как показано на рисунке.

САЙЛЕНТБЛОК И ЦЕНТРАЛЬНАЯ ПОПЕРЕЧИНА

МОНТАЖ СИЛОВОЙ УСТАНОВКИ

32-8

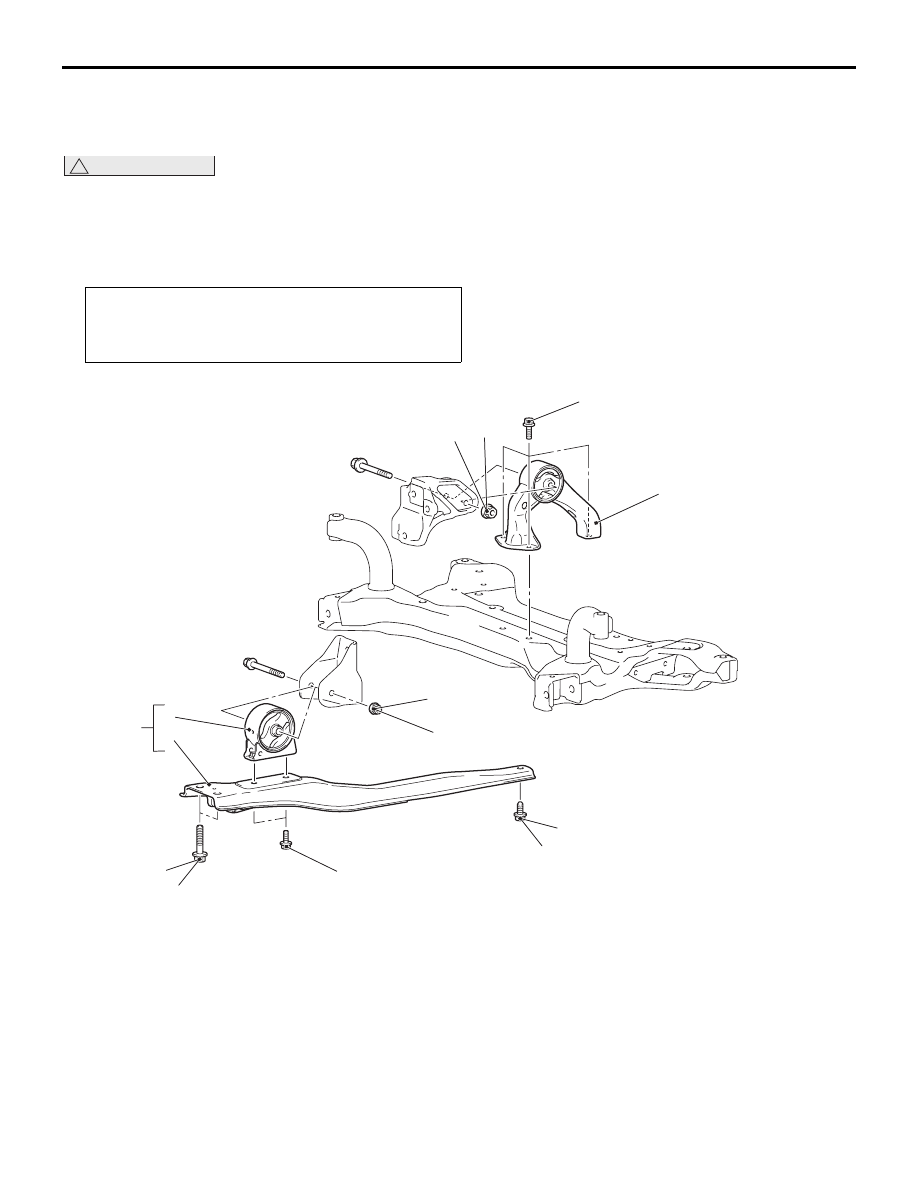

САЙЛЕНТБЛОК И ЦЕНТРАЛЬНАЯ ПОПЕРЕЧИНА

СЪЕМ И УСТАНОВКА

M1321002300760

!

ОСТОРОЖНО

• Деталь, помеченную *

1

, следует слегка затянуть, а полностью затягивать только после

установки двигателя и коробки передач на место.

• Болты со стабилизатором трения обозначены индексом *

2

. При снятии детали убедитесь

в отсутствии повреждений, удалите пыль и загрязнения с поверхностей подшипника
и с резьбы и затяните их в соответствии с установленным моментом затяжки.

Операции до демонтажа и после установки
• Демонтаж и установка переднего защитного кожуха А

моторного отсека (см. ГРУППА 51

− Защитный кожух

Стр.51-17

).

2

71 ± 10 Нм*

2

1

53 ± 8 Нм

53 ± 8 Нм*

50 ± 5 Нм

50 ± 5 Нм

AC

8

7

6

3

5

2

4

1

71 ± 10 Нм*

AC611208

Этапы демонтажа
сайлентблока передней
подвески и центральной
поперечины

1.

Гайка с фланцем

2.

Центральная поперечина
и соединение с кузовом

3.

Центральная поперечина
и соединение с поперечиной

4.

Центральная поперечина
и сайлентблок передней
подвески в сборе

5.

Центральная поперечина

>>

A

<<

6.

Сайлентблок передней подвески
Этапы демонтажа
сайлентблока задней
подвески

7.

Гайка с фланцем

8.

Сайлентблок задней подвески

Этапы демонтажа
сайлентблока передней
подвески и центральной
поперечины (Продолжение)

САЙЛЕНТБЛОК И ЦЕНТРАЛЬНАЯ ПОПЕРЕЧИНА

МОНТАЖ СИЛОВОЙ УСТАНОВКИ

32-9

ЭТАПЫ УСТАНОВКИ

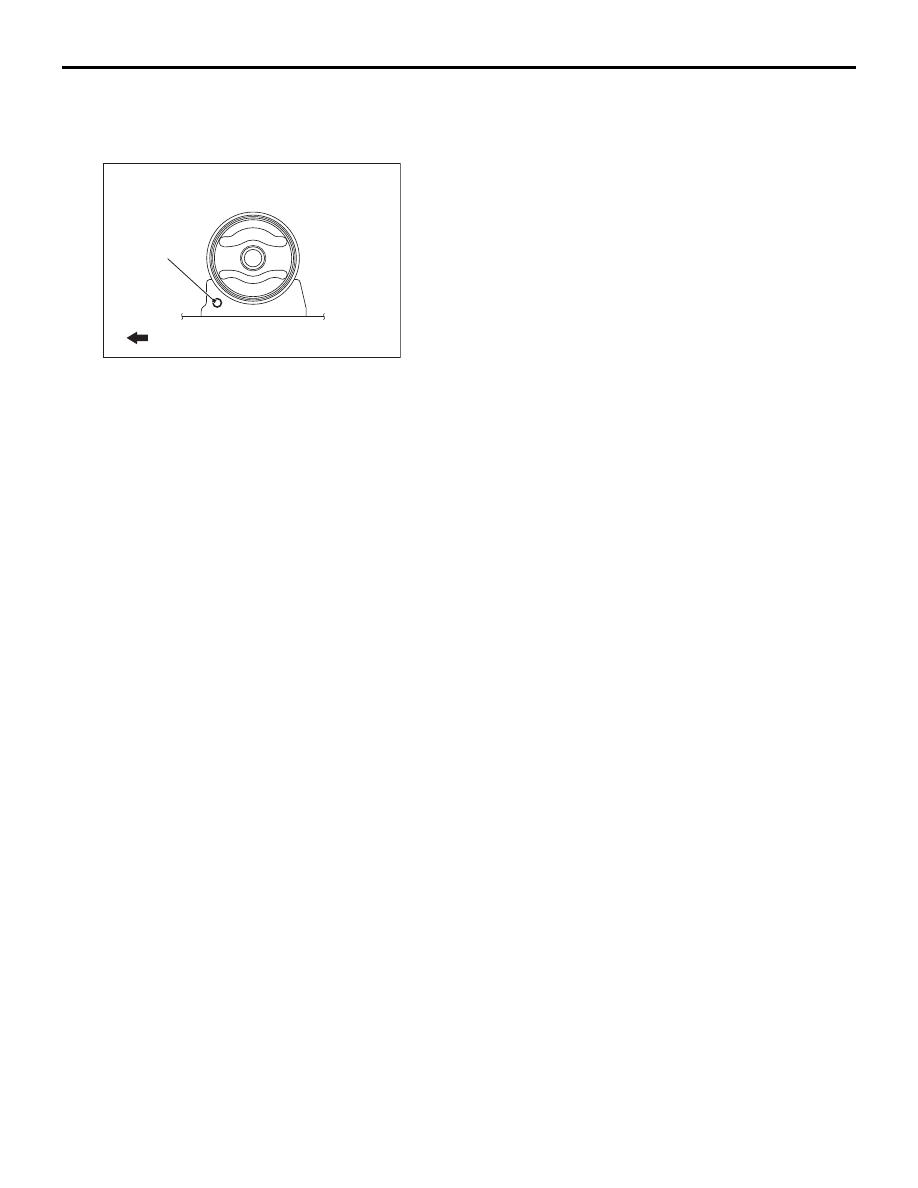

>>A<< УСТАНОВКА САЙЛЕНТБЛОКА
ПЕРЕДНЕЙ ПОДВЕСКИ

Передняя часть автомобиля

Отверстие

AB

AC505485

Установите сайлентблок передней подвески
таким образом, чтобы отверстие было обращено
к передней части автомобиля.

ПОПЕРЕЧИНА

МОНТАЖ СИЛОВОЙ УСТАНОВКИ

32-10

ПОПЕРЕЧИНА

СЪЕМ И УСТАНОВКА

M1321003201082

!

ОСТОРОЖНО

• До снятия рулевого колеса и модуля подушки безопасности см. ГРУППА 52B − Меры

предосторожности

Стр.52B-7

 и Модуль подушки безопасности водителя

Стр.52B-180

.

Установите передние колеса таким образом, чтобы они смотрели прямо, и достаньте ключ
зажигания. Невыполнение данного требования ведет к повреждению пружины
вспомогательной системы безопасности; при этом подушка безопасности выйдет из строя,
что может стать причиной серьезных травм.

• В случае автомобиля с системой автоматической регулировки уровня фар, прежде чем

выполнять дальнейшие действия, необходимо отсоединить датчик высоты от нижнего
рычага, чтобы избежать повреждения датчика (См. ГРУППА 54A

− Автоматическая

регулировка уровня фар, Датчик высоты

Стр.54A-165

).

• Деталь, отмеченная индексом *

1

, должна быть первоначально затянута с небольшим усилием

и полностью затянута после того, как ненагруженный автомобиль будет опущен на землю.

• Болты и гайки со стабилизатором трения обозначены индексом *

2

./ При снятии детали

убедитесь в отсутствии повреждений, удалите пыль и загрязнения с поверхностей
подшипника и с резьбы и затяните в соответствии с установленным моментом затяжки.

• После того как колеса отрегулированы, следует осуществить калибровку с целью

определения нейтральной точки датчика рулевого колеса, необходимой для систем
ASC-ECU (см. ГРУППА 35C

− Обслуживание без демонтажа, Калибровка датчика рулевого

колеса

Стр.35C-173

) <Автомобили с системой ASC>.

Подготовка к снятию
• Демонтаж рулевого колеса и модуля воздушной

подушки в сборе (См. ГРУППА 37

− Рулевое колесо

Стр.37-10

).

• Слив жидкости усилителя рулевого механизма

(см. ГРУППА 37

− Обслуживание без демонтажа,

Замена жидкости усилителя рулевого механизма

Стр.37-7

).

• Снятие нижних (А, B) и бокового защитных кожухов

моторного отделения (см. ГРУППА 51

− Защитный

кожух

Стр.51-17

).

• Демонтаж центральной поперечины (см.

Стр.32-8

).

• Снятие переднего датчика высоты (См. ГРУППА 54А −

Система автоматической регулировки уровня фар,

Датчик высоты

Стр.54A-165

) <Автомобили

с автоматической регулировкой уровня фар>.

Действия, выполняемые после установки
• Установка переднего датчика высоты

(См. ГРУППА 54А

− Система автоматической

регулировки уровня фар, Датчик высоты

Стр.54A-165

)

<Автомобили с автоматической регулировкой уровня

фар>.

• Установка центральной поперечины (см.

Стр.32-8

).

• Установка нижних (А, B) и бокового защитных кожухов

моторного отделения (см. ГРУППА 51

− Защитный

кожух

Стр.51-17

).

• Центровка контактной пружины (См. ГРУППА 52В −

Модуль воздушной подушки водителя

Стр.52B-180

).

• Установка рулевого колеса и модуля воздушной

подушки в сборе (См. ГРУППА 37

− Рулевое колесо

Стр.37-10

).

• Заливка жидкости усилителя рулевого механизма

(см. ГРУППА 37

− Обслуживание без демонтажа,

Замена жидкости усилителя рулевого механизма

Стр.37-7

).

• Выпуск воздуха из усилителя рулевого механизма

(см. ГРУППА 37

− Обслуживание без демонтажа,

Выпуск воздуха из усилителя рулевого механизма

Стр.37-7

).

• Обследуйте пыльник шарнира на наличие трещин или

повреждений.

• Проверка нейтрального положения рулевого колеса
• Проверка и регулирование центровки передних колес

(См. ГРУППА 33

− Обслуживание без демонтажа,

Проверка и регулирование центровки передних колес

Стр.33-4

).

• Калибровка датчика рулевого

колеса(См. ГРУППА 35C

− Обслуживание без

демонтажа, Калибровка датчика рулевого колеса

Стр.35C-173

). <Автомобили с системой ASC>
