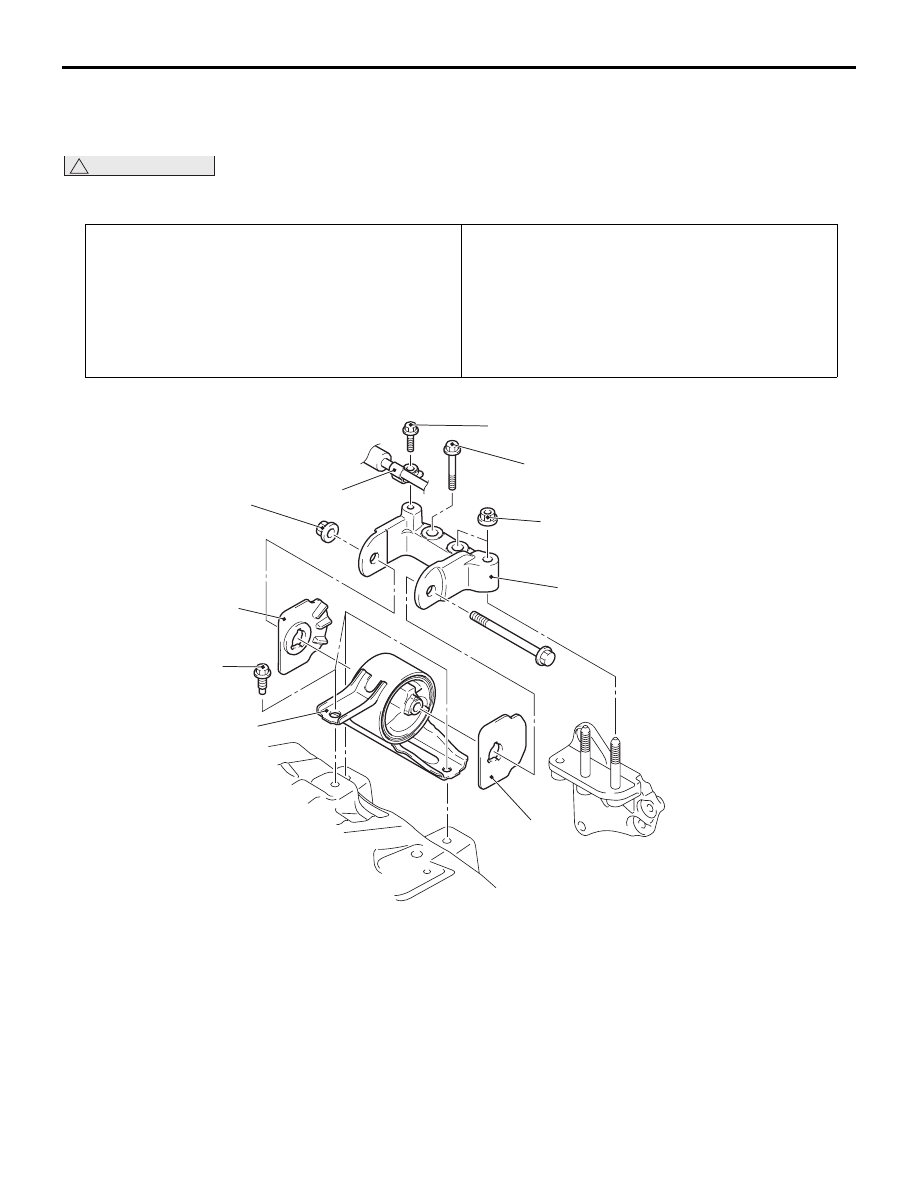

УСТАНОВКА ДВИГАТЕЛЯ

МОНТАЖ СИЛОВОЙ УСТАНОВКИ

32-3

УСТАНОВКА ДВИГАТЕЛЯ

СЪЕМ И УСТАНОВКА

M1321001101681

!

ОСТОРОЖНО

Деталь, обозначенную звездочкой (*), необходимо затянуть неплотно, а затем, при приложении
веса двигателя к корпусу машины, затянуть полностью.

Действия, осуществляемые перед съемом устройств
• Снятие сборника конденсата радиатора

(см. ГРУППА 14

− Радиатор

Стр.14-21

).

• Снятие масляного насоса гидроусилителя рулевого

управления (См. ГРУППА 11А

− двигатель в сборе

Стр.11A-62

).

• Поднимите двигатель и коробку передач в сборе до

такого положения, при котором нагрузка на изолятор

отсутствует.

Действия, осуществляемые после установки
• Установка сборника конденсата радиатора

(см. ГРУППА 14

− Радиатор

Стр.14-21

).

• Установка масляного насоса гидроусилителя рулевого

управления (См. ГРУППА 11А

− двигатель в сборе

Стр.11A-62

).

100 ± 5 Нм*

66 ± 7 Нм

13 ± 2 Нм

50 ± 5 Нм

66 ± 7 Нм

4

3

3

2

1

AB

AC613530

Этапы снятия

1.

Зажим напорного шланга
гидроусилителя рулевого
управления

2.

Монтажный кронштейн двигателя

>>

A

<<

3.

Запирающее устройство опоры
двигателя

4.

Опора двигателя

Этапы снятия (Продолжение)

УСТАНОВКА ДВИГАТЕЛЯ

МОНТАЖ СИЛОВОЙ УСТАНОВКИ

32-4

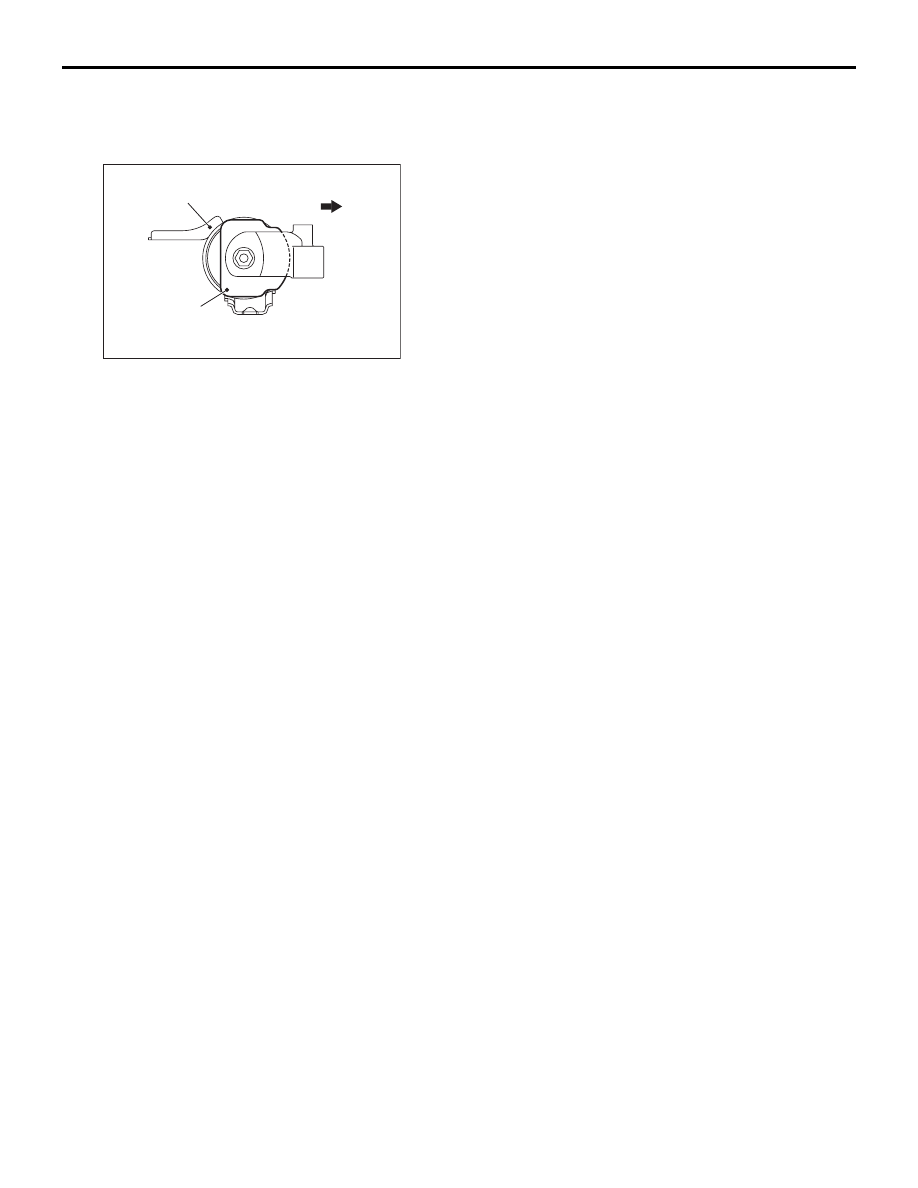

ТОЧКА ОБСЛУЖИВАНИЯ УСТАНОВКИ
>>A<< УСТАНОВКА ЗАПИРАЮЩЕГО
УСТРОЙСТВА ОПОРЫ ДВИГАТЕЛЯ

Упор опоры

двигателя

Опора двигателя

Со стороны

двигателя

AB

AC505483

Установите упор опоры двигателя, как показано
на рисунке.

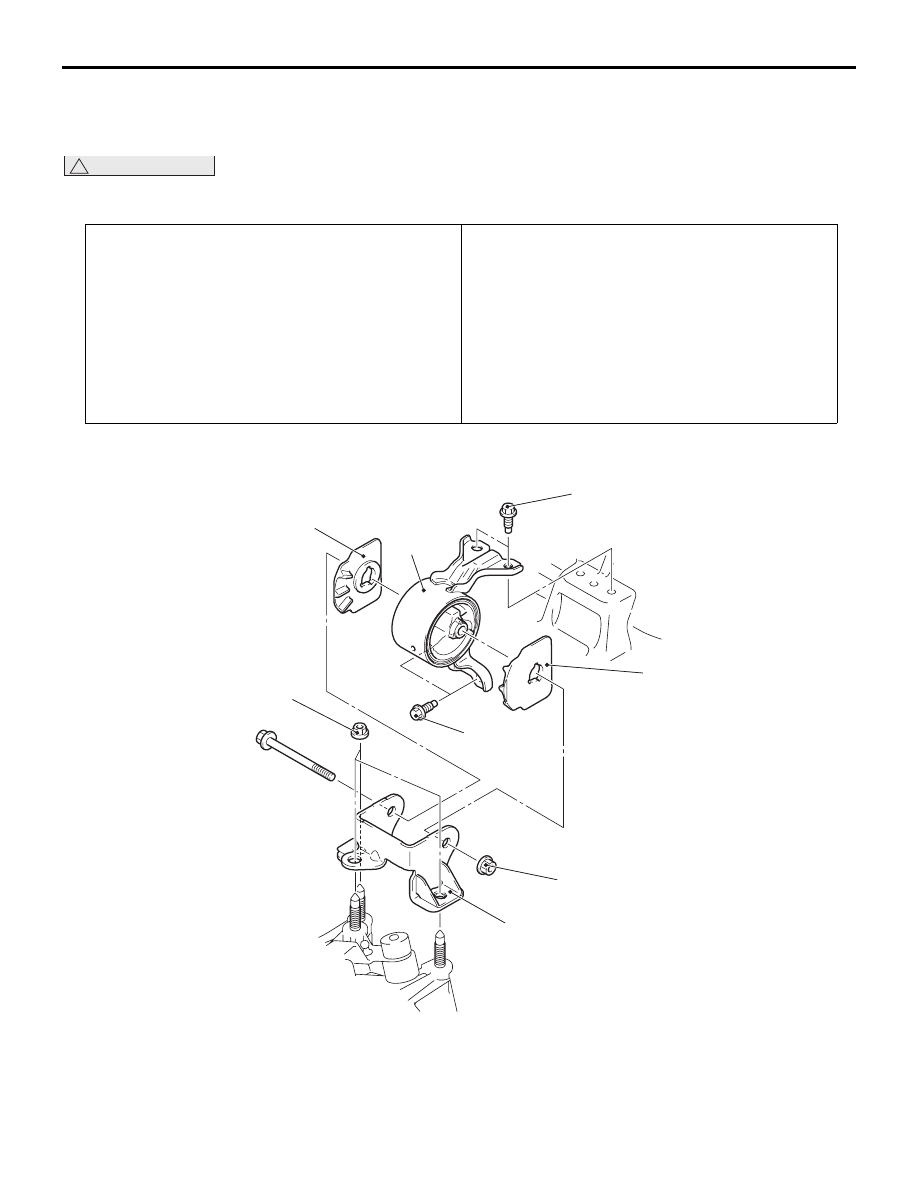

КРЕПЛЕНИЕ КОРОБКИ ПЕРЕДАЧ

МОНТАЖ СИЛОВОЙ УСТАНОВКИ

32-5

КРЕПЛЕНИЕ КОРОБКИ ПЕРЕДАЧ

СЪЕМ И УСТАНОВКА

M1321001401422

!

ОСТОРОЖНО

Деталь, обозначенную звездочкой (*), необходимо затянуть неплотно, а затем, при приложении
веса двигателя к корпусу машины, затянуть полностью.

Подготовка к снятию
• Снятие аккумуляторной батареи и полки для

аккумуляторной батареи (см. ГРУППА 54А

−

Аккумуляторная батарея

Стр.54A-12

).

• Снятие узла воздухоочистителя (см. ГРУППУ 15 −

Воздухоочиститель

Стр.15-3

).

• Снятие блока управления двигателем

(см. ГРУППА 13A

− Блок управления двигателем

Стр.13A-319

).

• Поднимите двигатель и коробку передач в сборе до

такого положения, при котором нагрузка на изолятор

отсутствует.

Операции, выполняемые после установки
• Установка блока управления двигателем

(см. ГРУППА 13A

− Блок управления двигателем

Стр.13A-319

).

• Установка узла воздухоочистителя (см. ГРУППА 15 −

Воздухоочиститель

Стр.15-3

).

• Установка аккумуляторной батареи и полки для

аккумуляторной батареи (см. ГРУППА 54А

−

Аккумуляторная батарея

Стр.54A-12

).

<МКП>

95 ± 10 Нм*

47 ± 7 Нм

AB

3

2

2

1

50 ± 5 Нм

50 ± 5 Нм

AC613528

Этапы снятия

1.

Крепежный кронштейн коробки
передач

>>

B

<<

2.

Упор опоры коробки передач

<<

A

>>

>>

A

<<

3.

Опора коробки передач

Этапы снятия (Продолжение)

КРЕПЛЕНИЕ КОРОБКИ ПЕРЕДАЧ

МОНТАЖ СИЛОВОЙ УСТАНОВКИ

32-6

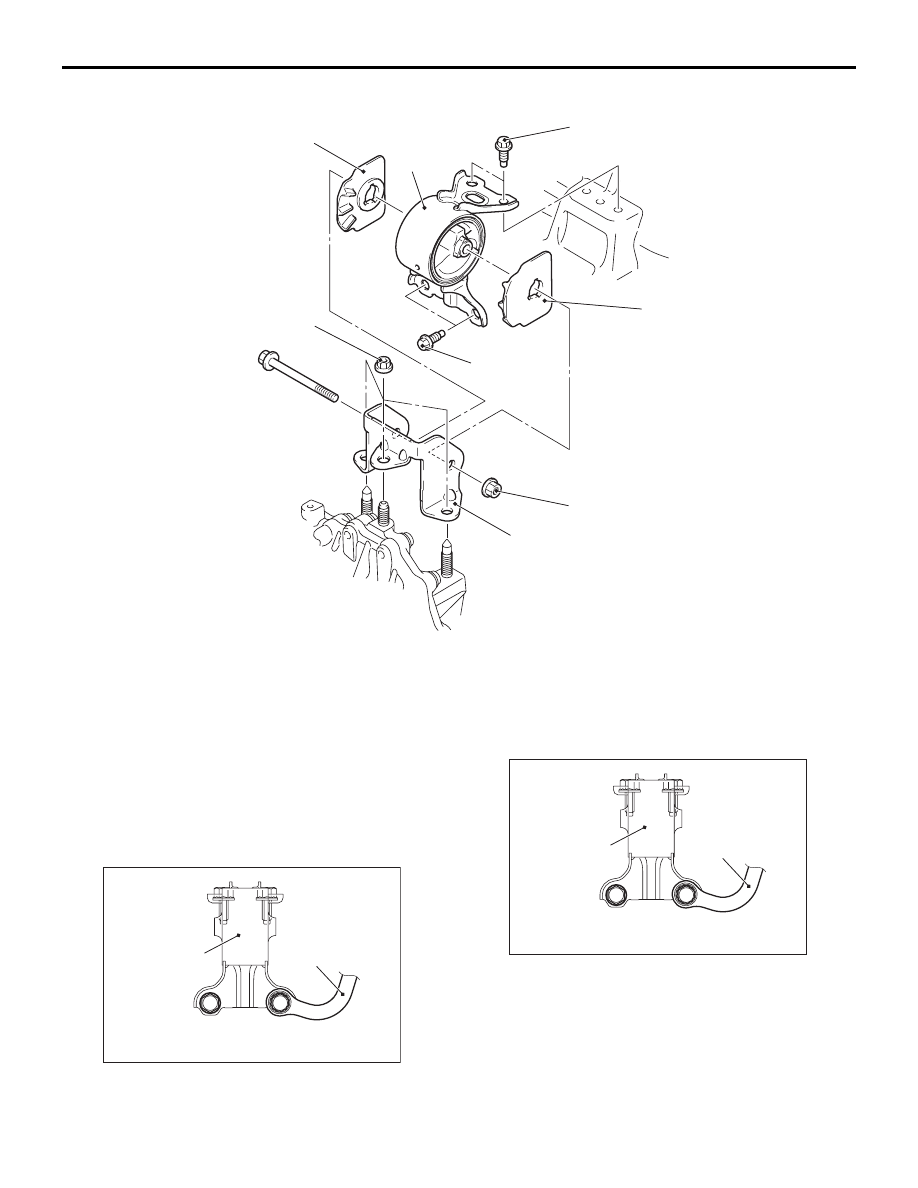

<Бесступенчатая коробка передач>

95 ± 10 Нм*

47 ± 7 Нм

AB

3

2

2

1

50 ± 5 Нм

50 ± 5 Нм

AC613531

Этапы снятия

1.

Крепежный кронштейн коробки
передач

>>

B

<<

2.

Упор опоры коробки передач

<<

A

>>

>>

A

<<

3.

Опора коробки передач

ТОЧКА ОБСЛУЖИВАНИЯ ПРИ СНЯТИИ
<<A>> СНЯТИЕ ОПОРЫ КОРОБКИ
ПЕРЕДАЧ

MB990900

или

MB991164

AB

Опора

коробки

передач

AC613425

Для снятия крепежного болта на нижней стороне
опоры коробки передач используйте
специальный гаечный ключ для регулировки
дверных петель MB990900 или MB991164.

ЭТАПЫ МОНТАЖА
>>A<< УСТАНОВКА ОПОРЫ КОРОБКИ
ПЕРЕДАЧ

MB990900

или

MB991164

AB

Опора

коробки

передач

AC613425

Для установки крепежного болта на нижней
стороне опоры коробки передач используйте
специальный гаечный ключ для регулировки
дверных петель MB990900 или MB991164.

Момент затяжки: 50

± 5 Нм
