ВЫХЛОПНАЯ ТРУБА И ГЛАВНЫЙ ГЛУШИТЕЛЬ

СИСТЕМА ВПУСКА И ВЫПУСКА

15-9

ВЫХЛОПНАЯ ТРУБА И ГЛАВНЫЙ ГЛУШИТЕЛЬ

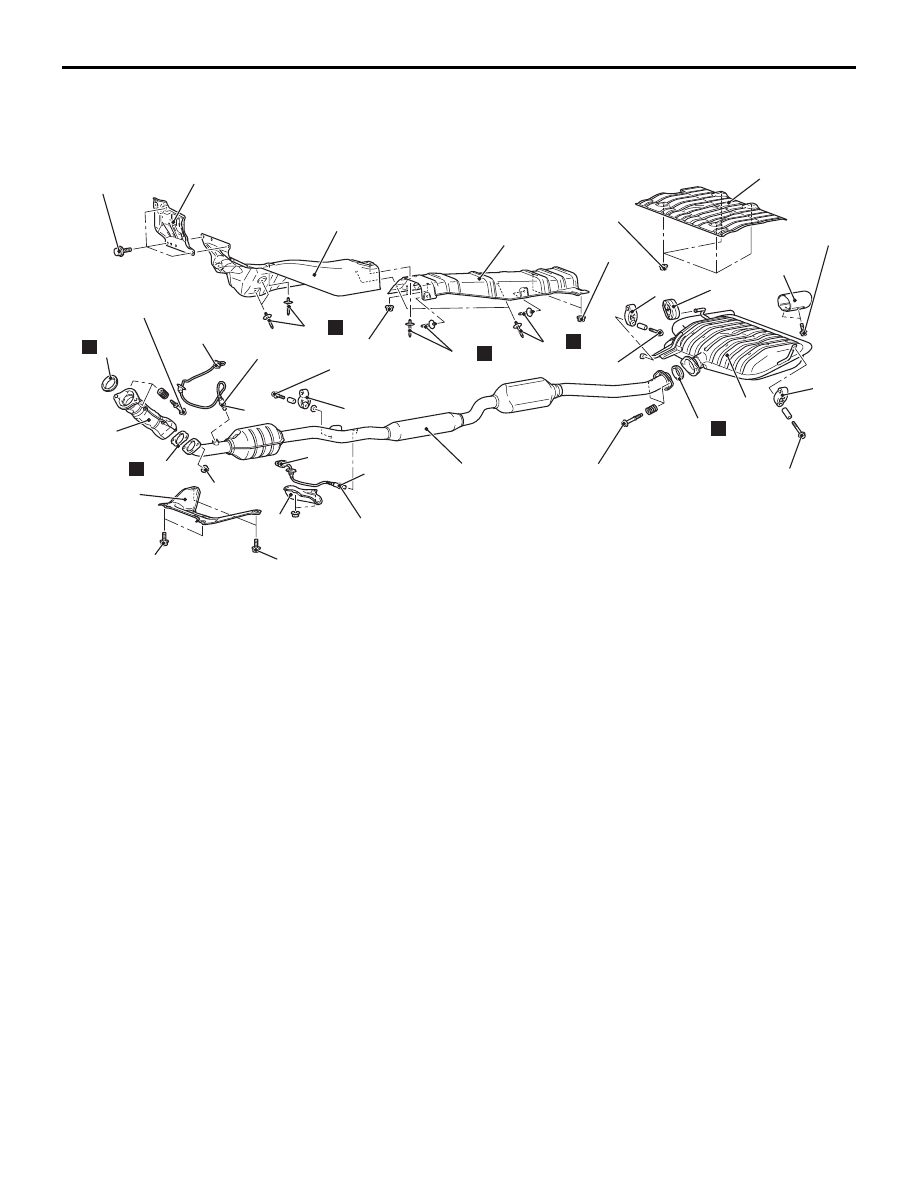

ДЕМОНТАЖ И УСТАНОВКА

M1151008701586

6

7

50 ± 10 Нм

5

4,7 ± 1,2 Нм

12

AB

20 ± 5 Нм

3

N

N

N

N

N

N

21

20

19

18

17

16

16

15

14

13

11

11

11

10

9

8

4

2

1

47 ± 11 Нм

50 ± 10 Нм

59 ± 10 Нм

41 ± 10 Нм

41 ± 10 Нм

9,5 ± 3,5 Нм

9,5 ± 3,5 Нм

9,5 ± 3,5 Нм

5,0 ± 2,0 Нм

5,0 ± 2,0 Нм

5,0 ± 2,0 Нм

7,0 ± 3,0 Нм

AC700080

Последовательность
демонтажа теплозащиты
задней панели пола и главного
глушителя

1.

Главный глушитель

10. Уплотнительное кольцо
11. Подвес глушителя
12. Отсекатель глушителя
13. Теплозащита задней панели пола

Последовательность
демонтажа теплозащиты
передней панели пола
и центральной части
выхлопной трубы

2.

Несущий кронштейн

•

Подножка

•

Крышка нижней стороны
(см. ГРУППУ 52A

− Узел консоли

пола

Стр.52A-9

).

•

Приподнять половой коврик со
стороны пассажира.

3.

Разъем кислородного датчика

<<

A

>>

>>

B

<<

4.

Кислородный датчик

5.

Крышка электропроводки

6.

Разъем кислородного датчика
(задн.)

<<

A

>>

>>

B

<<

7.

Кислородный датчик (задн.)

8.

Центральная выхлопная труба

10. Уплотнительное кольцо
14. Прокладка выхлопной трубы
15. Подвес глушителя

<<

B

>>

>>

A

<<

16. Заклепка
17. Задняя теплозащита передней

панели пола
Последовательность
демонтажа задней
теплозащиты передней панели
пола и передней выхлопной
трубы

9.

Передняя выхлопная труба

14. Прокладка выхлопной трубы
18. Уплотнительное кольцо
19. Тепловая защита приборной

панели

<<

B

>>

>>

A

<<

20. Заклепка
21. Передняя теплозащита передней

панели пола

Последовательность
демонтажа теплозащиты
передней панели пола
и центральной части
выхлопной трубы
(Продолжение)

ВЫХЛОПНАЯ ТРУБА И ГЛАВНЫЙ ГЛУШИТЕЛЬ

СИСТЕМА ВПУСКА И ВЫПУСКА

15-10

ЭТАПЫ ДЕМОНТАЖА
<<A>> СНЯТИЕ КИСЛОРОДНОГО
ДАТЧИКА

Кислородный датчик

MB991953

AB

6

C30196

A

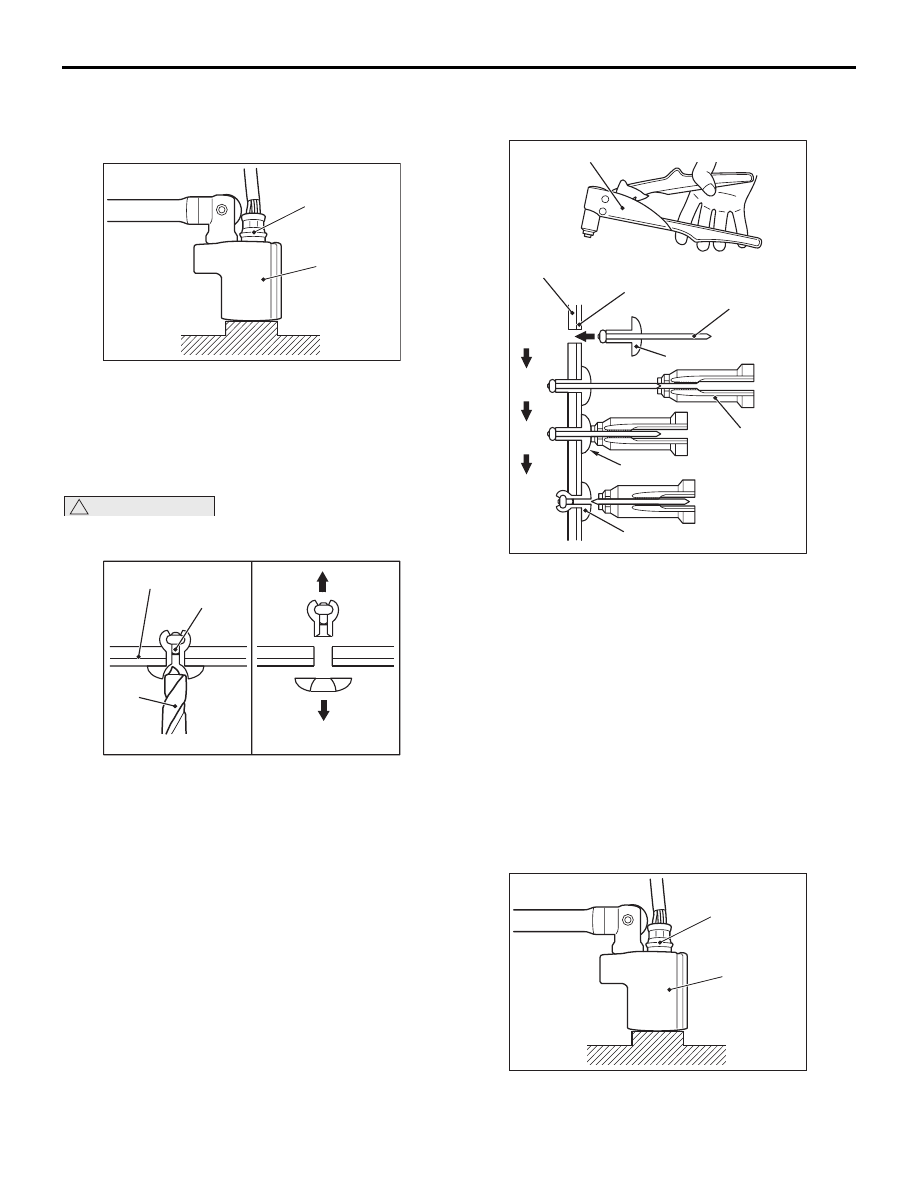

Снять крепление и зажим разъема кислородного
датчика, а затем использовать специальный ключ
для кислородного датчика (MB991953), чтобы
снять кислородный датчик.

<<B>> ИЗВЛЕЧЕНИЕ ЗАКЛЕПКИ

!

ОСТОРОЖНО

Соблюдать осторожность, чтобы не
повредить сверлом теплозащиту.

AB

Дрель

Заклепка

Теплозащитный экран

AC606123

С помощью сверла (диаметром 6,0 мм) сделать
отверстие в заклепке, чтобы обломать ее
и извлечь наружу.

ЭТАПЫ МОНТАЖА
>>A<< УСТАНОВКА ЗАКЛЕПКИ

Фланец

Блок А

Заклепка

Крепление деталей

Заклепка

4

3

2

1

AB

Инструмент

для установки

заклепок

Теплозащитный экран

AC700168

Инструмент для установки заклепок

Использовать инструмент для установки заклепок,
показанный на рисунке, чтобы соединить части детали
с помощью заклепок, следуя приведенной процедуре.
1. Вставить заклепку в соответствующее место.
2. Установить инструмент для заклепок на часть

А заклепки.

3. Прижимая поверхность фланца заклепки

к деталям, которые следует закрепить
с использованием инструмента для заклепок,
нажать на рукоятку инструмента.

4. Эта часть А заклепки будет расплющена, и детали

будут закреплены в требуемом положении .

>>B<< УСТАНОВКА КИСЛОРОДНОГО
ДАТЧИКА

Кислородный датчик

MB991953

AB

6

C30196

A

Затянуть кислородный датчик до рекомендуемого
момента затяжки, используя специальный ключ
кислородного датчика (MB991953).

Момент затяжки: 50

± 10 Нм

32-1

ГРУППА 32

МОНТАЖ

СИЛОВОЙ

УСТАНОВКИ

СОДЕРЖАНИЕ

ОБЩИЕ СВЕДЕНИЯ  . . . . . . . . . . . .

32-2

СПЕЦИАЛЬНЫЕ



ИНСТРУМЕНТЫ . . . . . . . . . . . . . . . .

32-2

УСТАНОВКА ДВИГАТЕЛЯ  . . . . . . .

32-3

СЪЕМ И УСТАНОВКА . . . . . . . . . . . . . . . .

32-3

КРЕПЛЕНИЕ КОРОБКИ



ПЕРЕДАЧ . . . . . . . . . . . . . . . . . . . . . .

32-5

СЪЕМ И УСТАНОВКА . . . . . . . . . . . . . . . .

32-5

САЙЛЕНТБЛОК



И ЦЕНТРАЛЬНАЯ



ПОПЕРЕЧИНА . . . . . . . . . . . . . . . . . .

32-8

СЪЕМ И УСТАНОВКА . . . . . . . . . . . . . . . .

32-8

ПОПЕРЕЧИНА . . . . . . . . . . . . . . . . . .

32-10

СЪЕМ И УСТАНОВКА . . . . . . . . . . . . . . . .

32-10

ОБЩИЕ СВЕДЕНИЯ

МОНТАЖ СИЛОВОЙ УСТАНОВКИ

32-2

ОБЩИЕ СВЕДЕНИЯ

M1321000101127

Для силовой установки предусмотрена система
четырехточечного инерционного крепления оси,
обладающая следующими характеристиками.

• Для опоры коробки передач и двигателя

предусмотрены цилиндрические жидкостные
уплотнения. Они способствуют уменьшению
вибрации на холостом ходу и снижению
уровня шума при разгоне машины, что
повышает уровень комфорта во время
движения.

• Монтажный кронштейн двигателя изготовлен

из легкого алюминия с высоким
коэффициентом жесткости, что способствует
снижению уровня шума при разгоне машины.

• Монтажный кронштейн коробки передач

изготовлен из легкого тонколистового металла
с высокой степенью жесткости, что
способствует снижению уровня шума
шестерен.

• В сайлентблоках передней и задней подвесок

предусмотрены изоляторы, разработанные
для бесступенчатой коробки передач. Это
способствует сокращению вибрации на
холостом ходу и снижению ударной нагрузки
при разгоне/торможении.

• С целью улучшения качества рулевого

управления поперечина передней оси
полностью выровнена.

СПЕЦИАЛЬНЫЕ ИНСТРУМЕНТЫ

M1321000600895

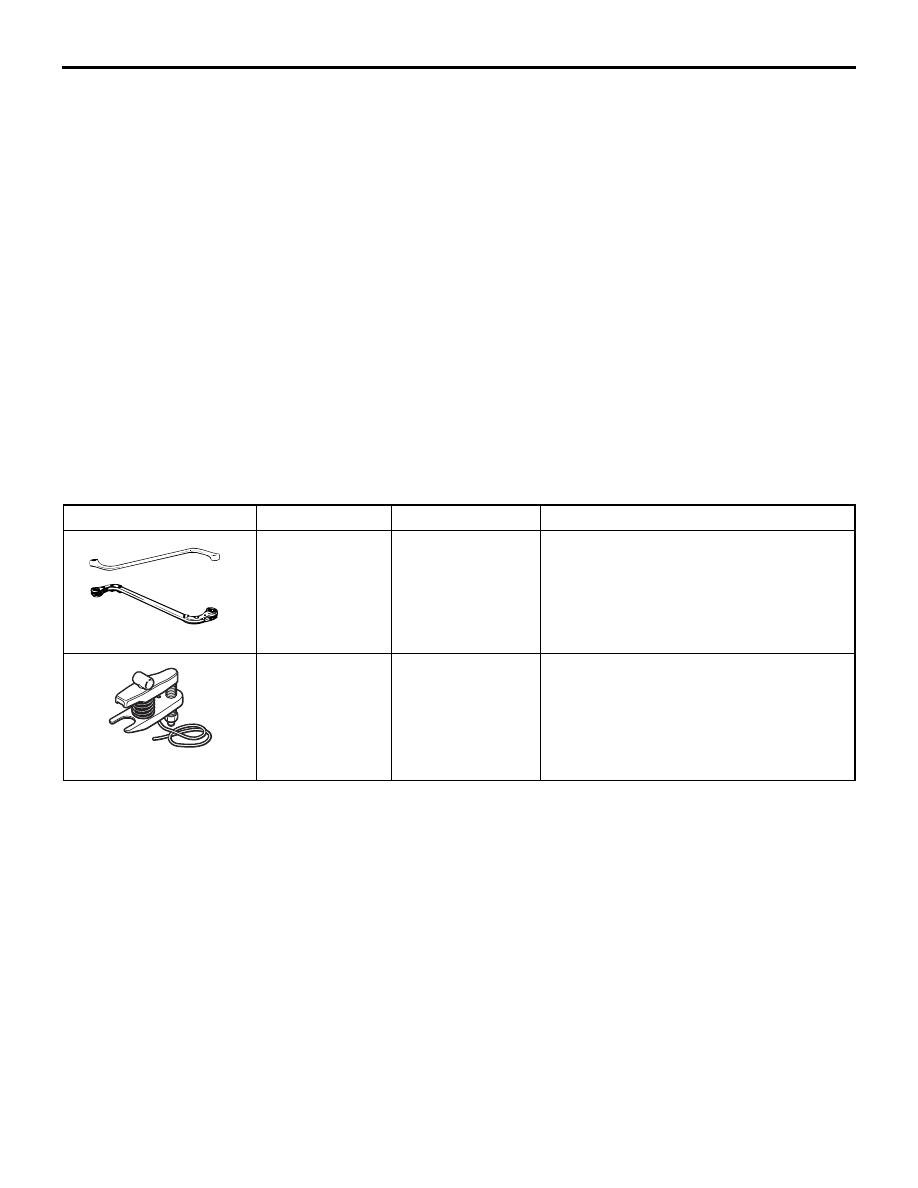

Инструмент

Номер

Название

Область применения

MB990900

MB990900 или
MB991164

Гаечный ключ для
регулировки
дверных петель

Снятие и установка опоры коробки
передач

MB991897

MB991897 или
MB992011

Съемник
шарнира

Разъединение концевого сферического
сочленения стяжной тяги и шарнира.
ПРИМЕЧАНИЕ: Также может
использоваться стандартный
съемник рулевой тяги MB991406,
MB990635 или MB991113.
