15-1

ГРУППА 15

СИСТЕМА ВПУСКА

И ВЫПУСКА

СОДЕРЖАНИЕ

ОБЩИЕ СВЕДЕНИЯ  . . . . . . . . . . . .

15-2

СПЕЦИФИКАЦИЯ ДЛЯ



ТЕХНИЧЕСКОГО



ОБСЛУЖИВАНИЯ  . . . . . . . . . . . . . .

15-2

СПЕЦИАЛЬНЫЙ ИНСТРУМЕНТ. . .

15-2

ВОЗДУХООЧИСТИТЕЛЬ . . . . . . . . .

15-3

ДЕМОНТАЖ И УСТАНОВКА. . . . . . . . . . .

15-3

ВПУСКНОЙ КОЛЛЕКТОР . . . . . . . . .

15-4

ДЕМОНТАЖ И УСТАНОВКА . . . . . . . . . . .

15-4

ОСМОТР. . . . . . . . . . . . . . . . . . . . . . . . . . .

15-6

ВЫПУСКНОЙ КОЛЛЕКТОР . . . . . . .

15-7

ДЕМОНТАЖ И УСТАНОВКА . . . . . . . . . . .

15-7

ОСМОТР. . . . . . . . . . . . . . . . . . . . . . . . . . .

15-8

ВЫХЛОПНАЯ ТРУБА И ГЛАВНЫЙ
ГЛУШИТЕЛЬ . . . . . . . . . . . . . . . . . . .

15-9

ДЕМОНТАЖ И УСТАНОВКА . . . . . . . . . . .

15-9

ОБЩИЕ СВЕДЕНИЯ

СИСТЕМА ВПУСКА И ВЫПУСКА

15-2

ОБЩИЕ СВЕДЕНИЯ

M1151000100930

Выхлопная труба разделена на три части.

СПЕЦИФИКАЦИЯ ДЛЯ ТЕХНИЧЕСКОГО

ОБСЛУЖИВАНИЯ

M1151000301089

Элемент

Предельное значение

Отклонение установочной поверхности выпускного коллектора, мм

0,70

СПЕЦИАЛЬНЫЙ ИНСТРУМЕНТ

M1151000600902

Инструмент

Номер

Название

Применение

B991953

MB991953

Ключ кислородного
датчика

Демонтаж и установка
кислородного датчика

ВОЗДУХООЧИСТИТЕЛЬ

СИСТЕМА ВПУСКА И ВЫПУСКА

15-3

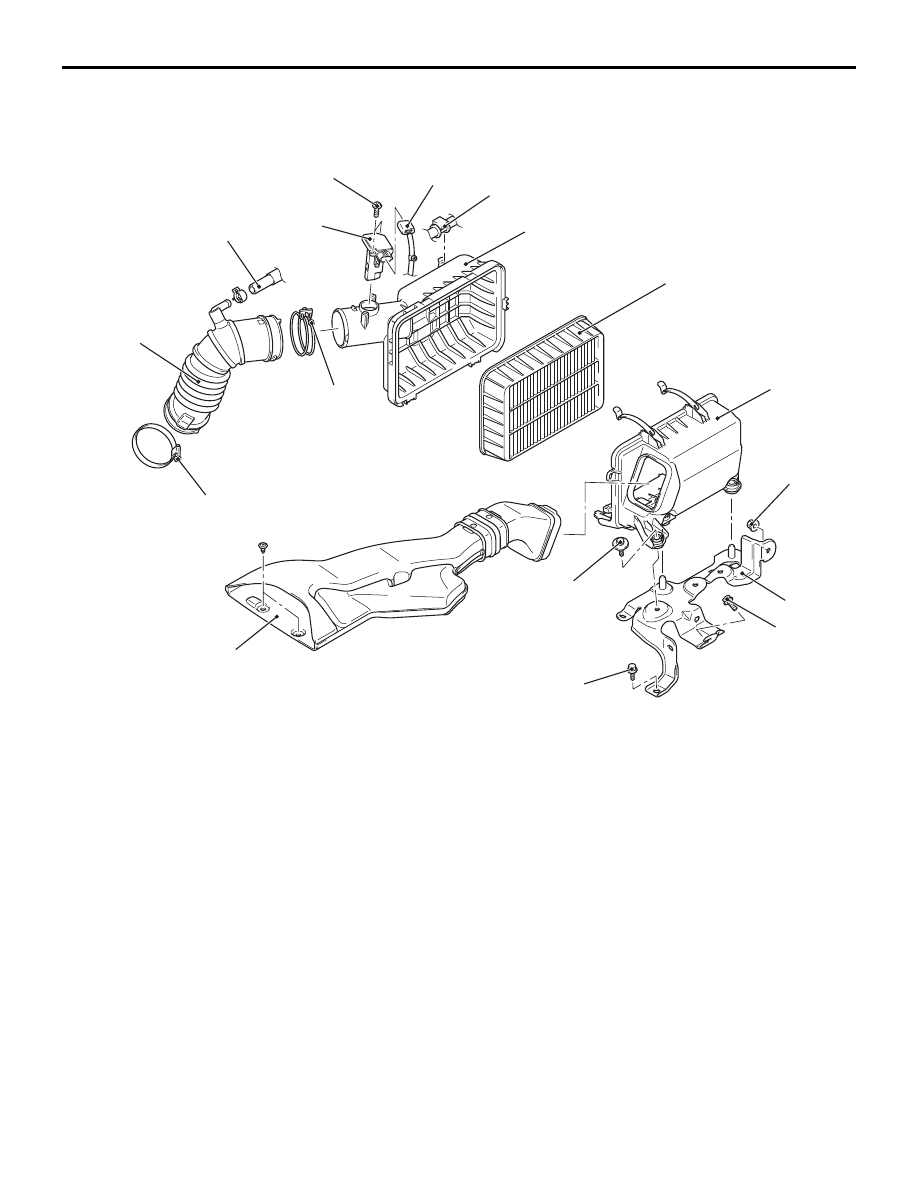

ВОЗДУХООЧИСТИТЕЛЬ

ДЕМОНТАЖ И УСТАНОВКА

M1151002101650

AC

9,5 ± 3,5 Нм

9,5 ± 3,5 Нм

9,5 ± 3,5 Нм

7,0 ± 3,0 Нм

1,5 ± 0,3 Нм

4,0 ± 1,0 Нм

4,0 ± 1,0 Нм

10

9

8

7

6

5

4

3

2

1

AC608341

Последовательность
демонтажа

1.

Фильтрующий элемент
воздухоочистителя

2.

Впускной воздуховод
воздухоочистителя

3.

Соединитель шланга сапуна

4.

Впускной шланг
воздухоочистителя

5.

Соединитель вакуумного
шланга

6.

Разъем датчика расхода
воздуха

7.

Датчик расхода воздуха

8.

Крышка воздухоочистителя

9.

Корпус воздухоочистителя

•

Блок управления двигателем
(См. ГРУППУ 13A

− Блок

управления двигателем

Стр.13A-319

).

10. Кронштейн воздухоочистителя

Последовательность
демонтажа (Продолжение)

ВПУСКНОЙ КОЛЛЕКТОР

СИСТЕМА ВПУСКА И ВЫПУСКА

15-4

ВПУСКНОЙ КОЛЛЕКТОР

ДЕМОНТАЖ И УСТАНОВКА

M1151003002251

Операции перед снятием
• Слив охлаждающей жидкости (см. ГРУППУ 14 −

Обслуживание без демонтажа, Замена охлаждающей

жидкости

Стр.14-10

).

• Демонтаж верхней крышки двигателя

(См. ГРУППУ 11A

− Распределительный вал

Стр.11A-19

).

• Демонтаж ремня генератора переменного тока

и других ремней (См. ГРУППУ 11A

− Шкив коленчатого

вала

Стр.11A-16

).

• Снятие узла воздухоочистителя и впускного шланга

воздухоочистителя (см.

Стр.15-3

).

• Снятие корпуса дроссельной заслонки (см. ГРУППУ 13А

− Корпус дроссельной заслонки в сборе

Стр.13A-317

).

• Снятие топливного инжектора (см. ГРУППУ 13А −

Инжектор

Стр.13A-313

).

Операции после установки
• Установка топливного инжектора (см. ГРУППУ 13A −

Инжектор

Стр.13A-313

).

• Установка корпуса дроссельной заслонки в сборе

(см. ГРУППУ 13А

− Корпус дроссельной заслонки

в сборе

Стр.13A-317

).

• Установка узла воздухоочистителя и впускного шланга

воздухоочистителя (см.

Стр.15-3

).

• Установка ремня генератора переменного тока

и других ремней (См. ГРУППУ 11A

− Шкив коленчатого

вала

Стр.11A-16

).

• Установка верхней крышки двигателя

(См. ГРУППУ 11A

− Распределительный вал

Стр.11A-19

).

• Заливка охлаждающей жидкости (см. ГРУППУ 14 −

Обслуживание без демонтажа, Замена охлаждающей

жидкости

Стр.14-10

).
