РАДИАТОР

ОХЛАЖДЕНИЕ ДВИГАТЕЛЯ

14-21

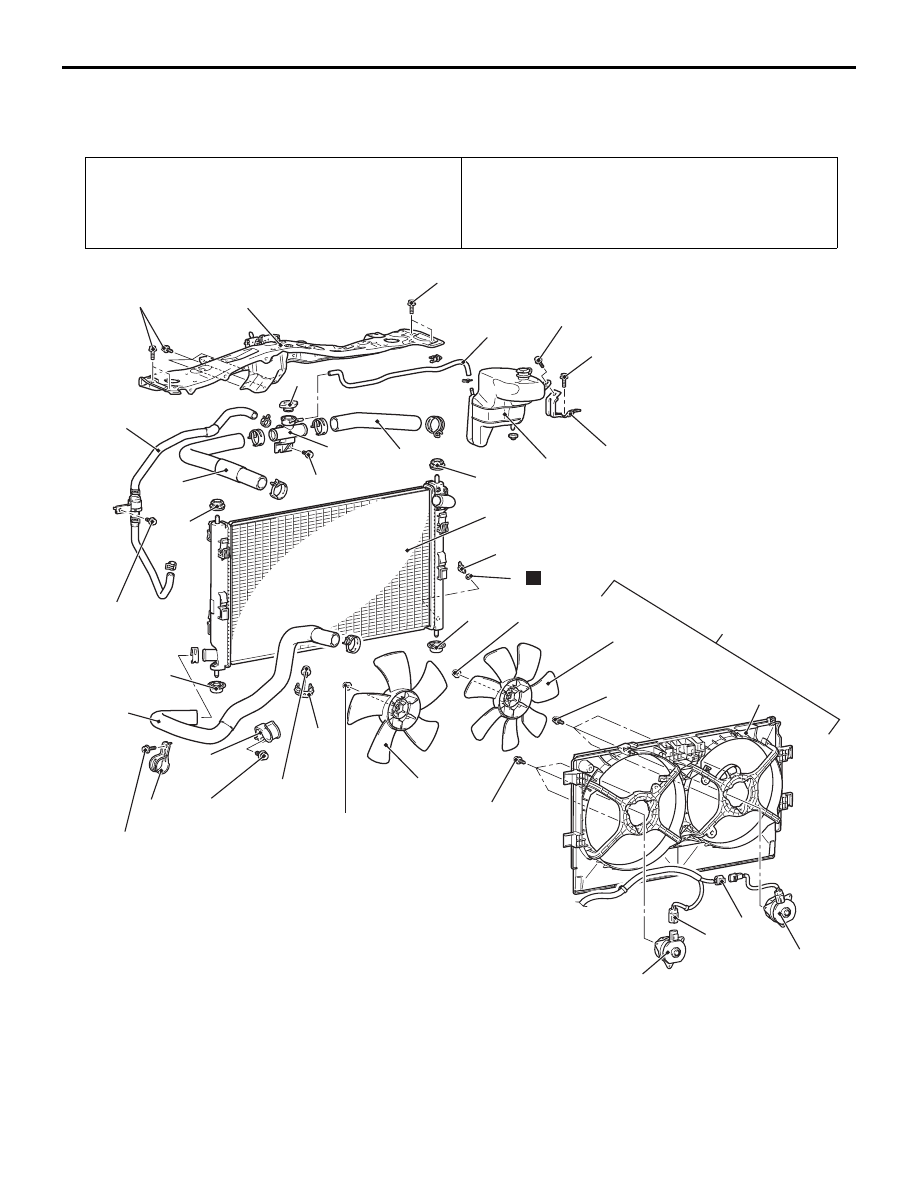

РАДИАТОР

СНЯТИЕ И УСТАНОВКА

M1141001501795

Операции перед снятием
• Слив охлаждающей жидкости двигателя

(см.

Стр.14-10

).

• Снятие узла воздухоочистителя (см. ГРУППУ 15 −

Воздухоочиститель

Стр.15-3

).

Операции после установки
• Установка узла воздухоочистителя (см. ГРУППУ 15 −

Воздухоочиститель

Стр.15-3

).

• Проверка уровня и заливка охлаждающей жидкости

двигателя (см.

Стр.14-10

).

3,4 ± 0,5 Нм

3,4 ± 0,5 Нм

4,4 ± 0,5 Нм

4,4 ± 0,5 Нм

12 ± 2 Нм

12 ± 2 Нм

12 ± 2 Нм

9,0 ± 2,0 Нм

12

4,0 ± 2,0 Нм

9,0 ± 2,0 Нм

16

N

AB

19

13

14

25

26

21

20

24

23

22

10

11

9

19

2

1

18

17

17

8

7

6

5

3

15

4

5,0 ± 1,0 Нм

12 ± 2 Нм

9,5 ± 3,5 Нм

AC608449

Операции по демонтажу
радиатора

•

Передняя часть А и В защиты
моторного отсека (см. ГРУППУ
51

− Защита моторного отсека

Стр.51-17

)

1.

Пробка для слива жидкости из
радиатора

2.

Уплотнительное кольцо

3.

Крышка радиатора

4.

Узел шланга подачи воды
к охладителю охлаждающей
жидкости коробки CVT <CVT>

5.

Шланг сборника конденсата
радиатора

<<

A

>>

>>

A

<<

6.

Верхний шланг радиатора

7.

Узел крышки радиатора

<<

A

>>

>>

A

<<

8.

Верхний шланг радиатора

9.

Хомут шланга радиатора

<<

A

>>

>>

A

<<

10. Нижний шланг радиатора
11. Кронштейн крепления шланга

радиатора <M/T>

12. Кронштейн крепления шланга

радиатора <CVT>

13. Разъем электродвигателя

вентилятора радиатора

14. Разъем электродвигателя

радиатора конденсатора

•

Крышка верхней крепежной
панели фары (См. ГРУППУ 51

−

Передний бампер в сборе
и решетка радиатора

Стр.51-4

)

•

Тросик открытия замка капота,
защелка капота (См. ГРУППУ
42A

− Капот

Стр.42A-6

)

•

Датчик лобового столкновения
(См. ГРУППУ 52B

− Датчик

лобового столкновения

Стр.52B-176

)

15. Верхняя крепежная панель

фары

16. Вентилятор, электродвигатель

вентилятора и кожух
вентилятора в сборе

17. Изолятор верхней опоры
18. Узел радиатора
19. Изолятор нижней опоры
20. Сборник конденсатора

радиатора

21. Кронштейн крепления сборника

конденсата радиатора

Операции по демонтажу
кожуха вентилятора

4.

Узел шланга подачи воды
к охладителю охлаждающей
жидкости коробки CVT <CVT>

5.

Шланг сборника конденсата
радиатора

<<

A

>>

>>

A

<<

6.

Верхний шланг радиатора

7.

Узел крышки радиатора

13. Разъем электродвигателя

вентилятора радиатора

14. Разъем электродвигателя

радиатора конденсатора

•

Крышка верхней крепежной
панели фары (См. ГРУППУ 51

−

Передний бампер в сборе
и решетка радиатора

Стр.51-4

)

•

Тросик открытия замка капота,
защелка капота (См. ГРУППУ
42A

− Капот

Стр.42A-6

)

•

Датчик лобового столкновения
(См. ГРУППУ 52B

− Датчик

лобового столкновения

Стр.52B-176

)

15. Верхняя крепежная панель

фары

16. Вентилятор, электродвигатель

вентилятора и кожух
вентилятора в сборе

22. Вентилятор радиатора
23. Электродвигатель вентилятора

радиатора

24. Вентилятор конденсатора
25. Электродвигатель вентилятора

конденсатора

26. Кожух вентилятора

РАДИАТОР

ОХЛАЖДЕНИЕ ДВИГАТЕЛЯ

14-22

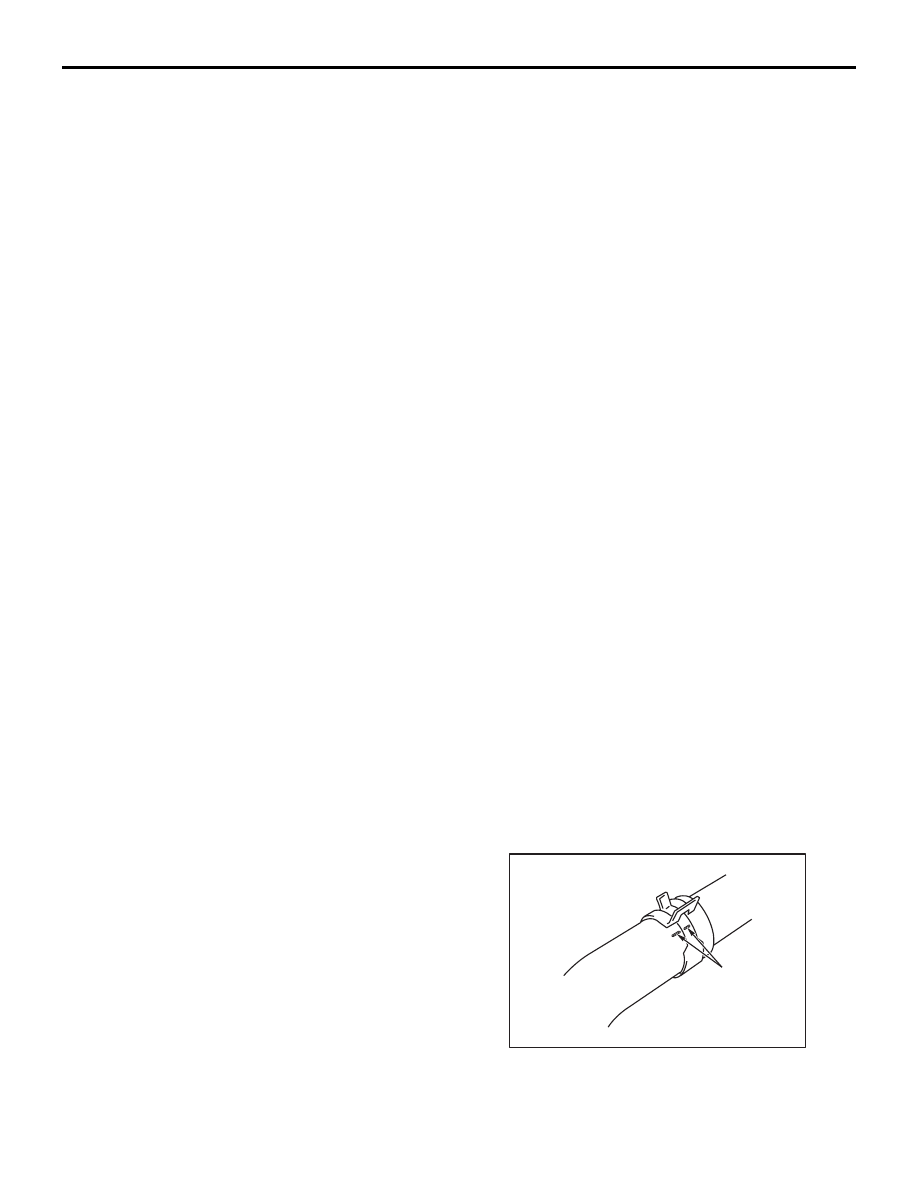

ЭТАП ДЕМОНТАЖА
<<A>> ДЕМОНТАЖ
ВЕРХНЕГО/НИЖНЕГО ШЛАНГА
РАДИАТОРА

AB

Установочные

метки

AC606081

Совместить отметки на шланге радиатора
и хомуте шланга. Отсоединить шланг радиатора.

РАДИАТОР

ОХЛАЖДЕНИЕ ДВИГАТЕЛЯ

14-23

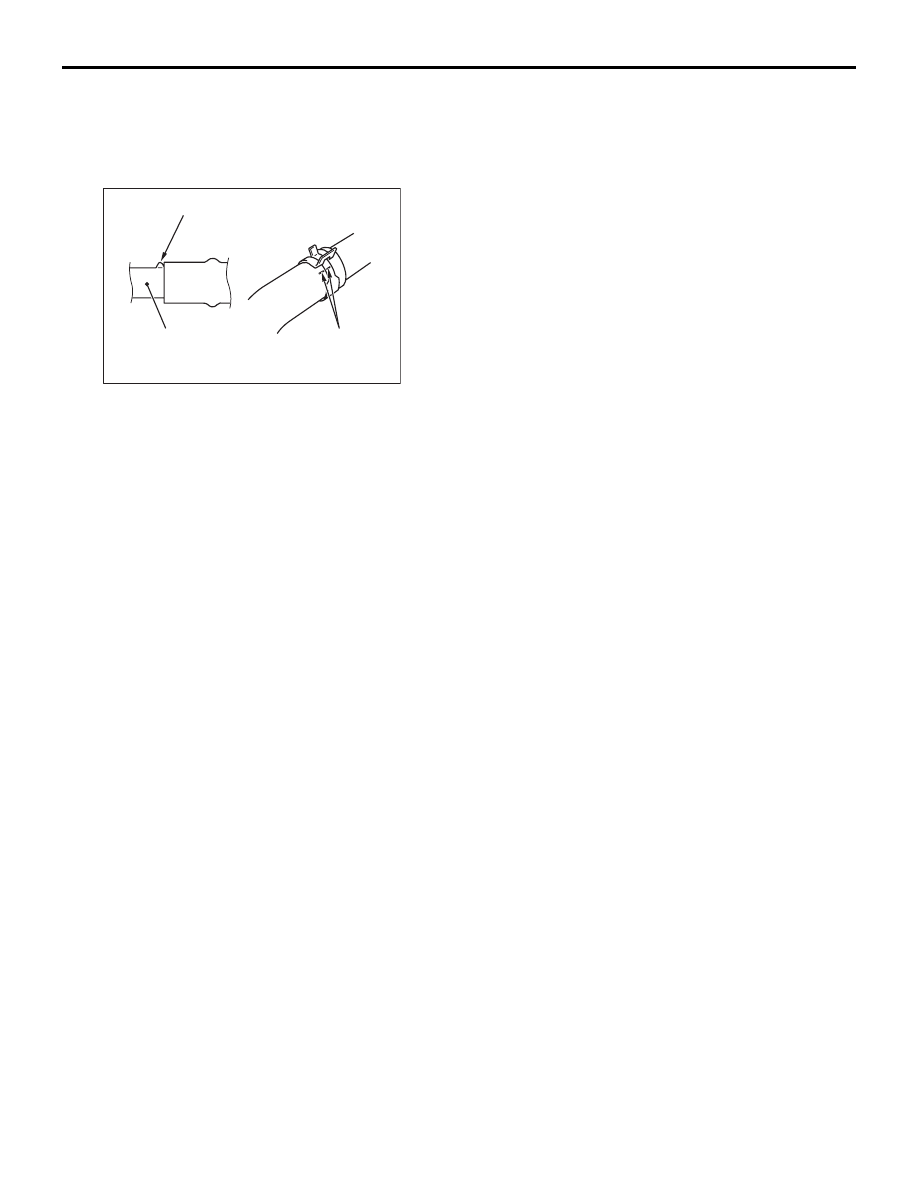

ЭТАП МОНТАЖА
>>A<< УСТАНОВКА
НИЖНЕГО/ВЕРХНЕГО ШЛАНГОВ
РАДИАТОРА

AF

Впускной патрубок

подачи воды, выпускной

патрубок подачи воды

или радиатор

Установочные

метки

Выступ

AC606082

1. Надеть шланг радиатора так, чтобы он

надвинулся на выступ впускного патрубка
подачи воды или выпускного патрубка подачи
воды радиатора.

2. Совместить метки на шланге радиатора

и хомуте шланга, а затем присоединить шланг
радиатора.
