ОБСЛУЖИВАНИЕ БЕЗ ДЕМОНТАЖА

ОХЛАЖДЕНИЕ ДВИГАТЕЛЯ

14-13

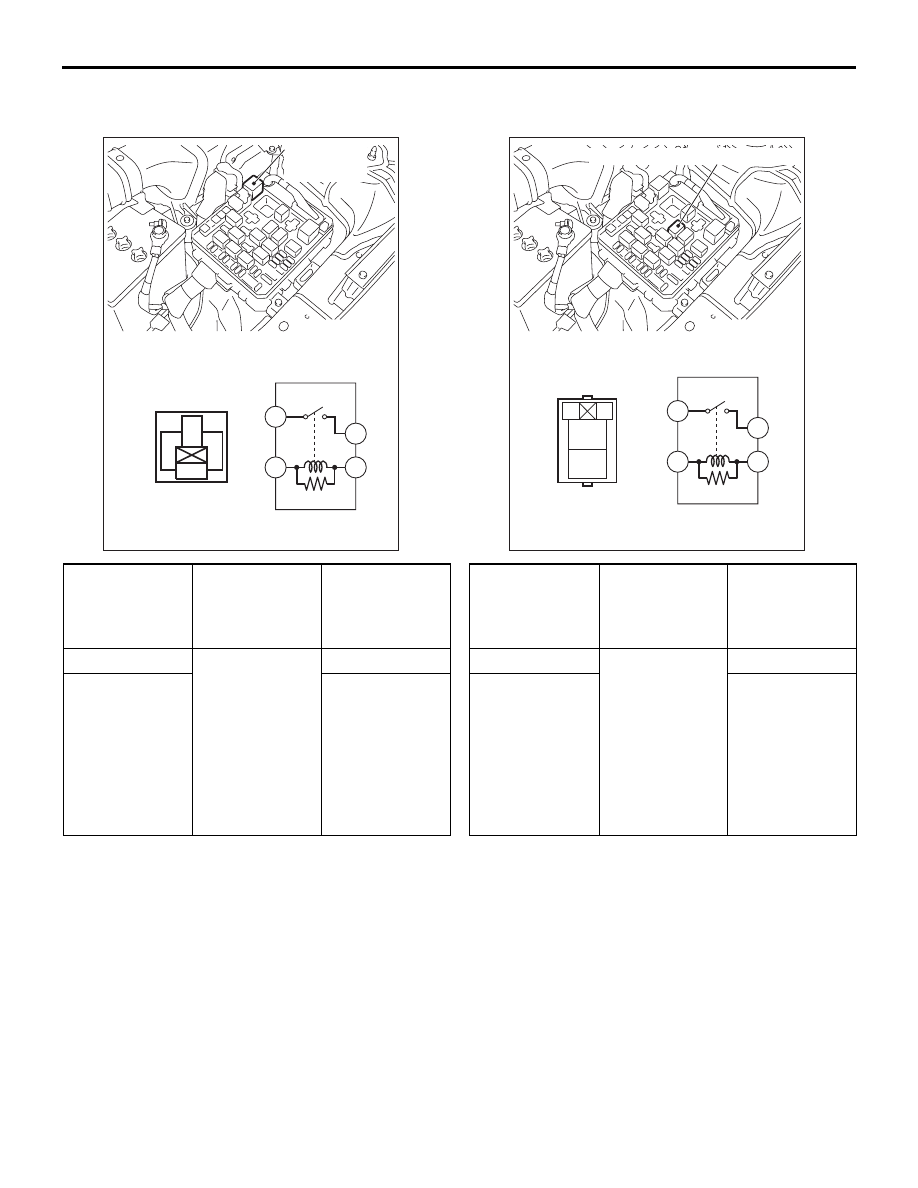

ПРОВЕРКА РЕЛЕ ВЕНТИЛЯТОРА
РАДИАТОРА

Реле

вентилятора

радиатора

AC

1

3

2

4

2

4

3

1

AC610081

AC605626

Напряжение
аккумулятора

Вывод №
должен
присоединять
ся к тестеру

Результат
проверки
целостности

Неприменимо

2

− 4

Разрыв цепи

Соединить
вывод №1
и вывод (

−)

аккумулятора.
Соединить
вывод №3
и вывод (+)
аккумулятора.

Сопротивление
(Меньше 2

Ω)

ПРОВЕРКА РЕЛЕ ВЕНТИЛЯТОРА
КОНДЕНСАТОРА

AC

Реле вентилятора конденсатора

4

3

2

1

2

1

3

4

AC610082

AC605626

Напряжение
аккумулятора

Вывод №
должен
присоединять
ся к тестеру

Результат
проверки
целостности

Неприменимо

3

− 4

Разрыв цепи

Соединить
вывод №1
и клемму (+)
аккумулятора.
Соединить
вывод №2
и клемму (

−)

аккумулятора.

Сопротивление
(Меньше 2

Ω)

ОБСЛУЖИВАНИЕ БЕЗ ДЕМОНТАЖА

ОХЛАЖДЕНИЕ ДВИГАТЕЛЯ

14-14

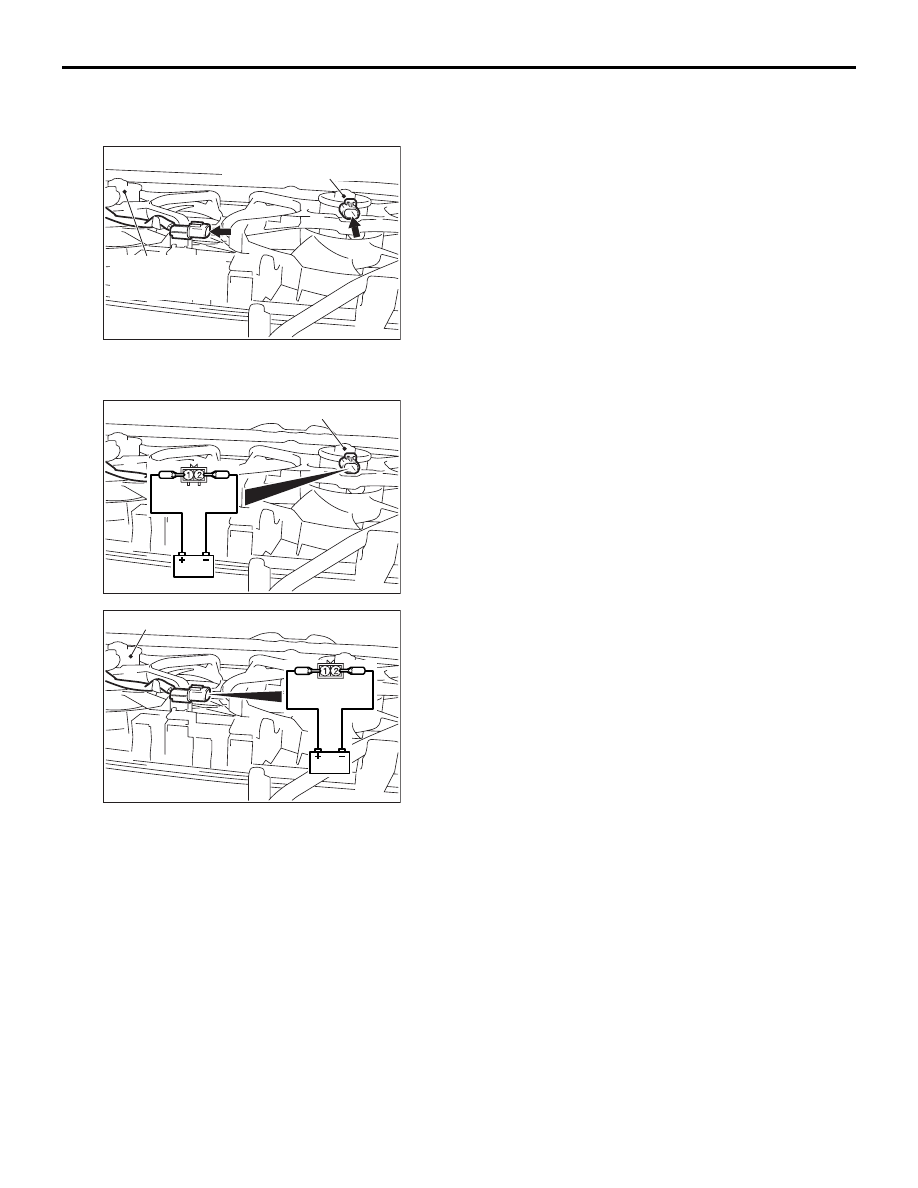

ПРОВЕРКА ЭЛЕКТРОДВИГАТЕЛЯ
ВЕНТИЛЯТОРА ОХЛАЖДЕНИЯ

M1141007600106

Электродвигатель

вентилятора радиатора

Электродвигатель

вентилятора

конденсатора

AG

AC609446

1. Отсоединить разъем электродвигателя

вентилятора.

Электродвигатель вентилятора радиатора

AH

AC609446

Электродвигатель вентилятора конденсатора

AI

AC609446

2. Проверить, что электродвигатель вентилятора

работает при присоединении положительной
клеммы аккумулятора к выводу № 1 разъема
со стороны электродвигателя и при
заземленном выводе № 2. Также проверить
и убедиться, что в это время электродвигатель
вентилятора не издает необычного звука.

3. Если электродвигатель вентилятора

неисправен, заменить его (см.

Стр.14-21

).

4. Присоединить разъем электродвигателя

вентилятора.

ТЕРМОСТАТ

ОХЛАЖДЕНИЕ ДВИГАТЕЛЯ

14-15

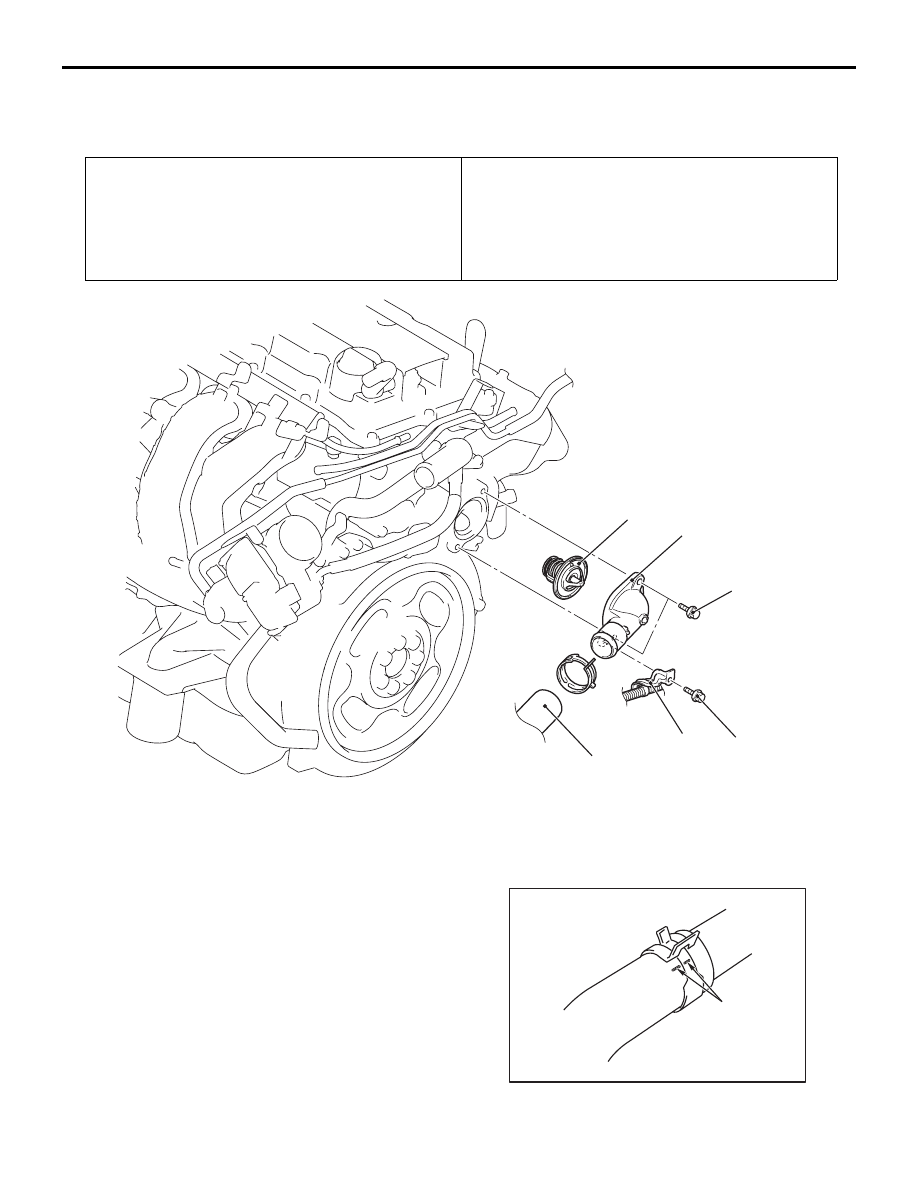

ТЕРМОСТАТ

СНЯТИЕ И УСТАНОВКА

M1141002401412

Операции перед снятием
• Слив охлаждающей жидкости двигателя

(см.

Стр.14-10

).

• Демонтаж верхней крышки двигателя (См. ГРУППУ

11A

− Распределительный вал

Стр.11A-19

).

• Снятие узла воздухоочистителя (см. ГРУППУ 15 −

Воздухоочиститель

Стр.15-3

).

Операции после установки
• Установка узла воздухоочистителя (см. ГРУППУ 15 −

Воздухоочиститель

Стр.15-3

).

• Установка верхней крышки двигателя (См. ГРУППУ

11A

− Распределительный вал

Стр.11A-19

).

• Замена охлаждающей жидкости двигателя

(см.

Стр.14-10

).

4

3

2

1

10 ± 2 Нм

24 ± 3 Нм

AB

AC700029

Последовательность
демонтажа

<<

A

>>

>>

B

<<

1.

Присоединение нижнего
шланга радиатора

2.

Присоединение зажима
проводки управления <CVT>

3.

Впускной патрубок подачи воды

>>

A

<<

4.

Термостат

ЭТАП ДЕМОНТАЖА
<<A>> ОТСОЕДИНЕНИЕ НИЖНЕГО
ШЛАНГА РАДИАТОРА

AB

Установочные

метки

AC606081

ТЕРМОСТАТ

ОХЛАЖДЕНИЕ ДВИГАТЕЛЯ

14-16

Совместить отметки на нижнем шланге радиатора
и хомуте шланга. Отсоединить нижний шланг
радиатора.

ЭТАПЫ ДЕМОНТАЖА

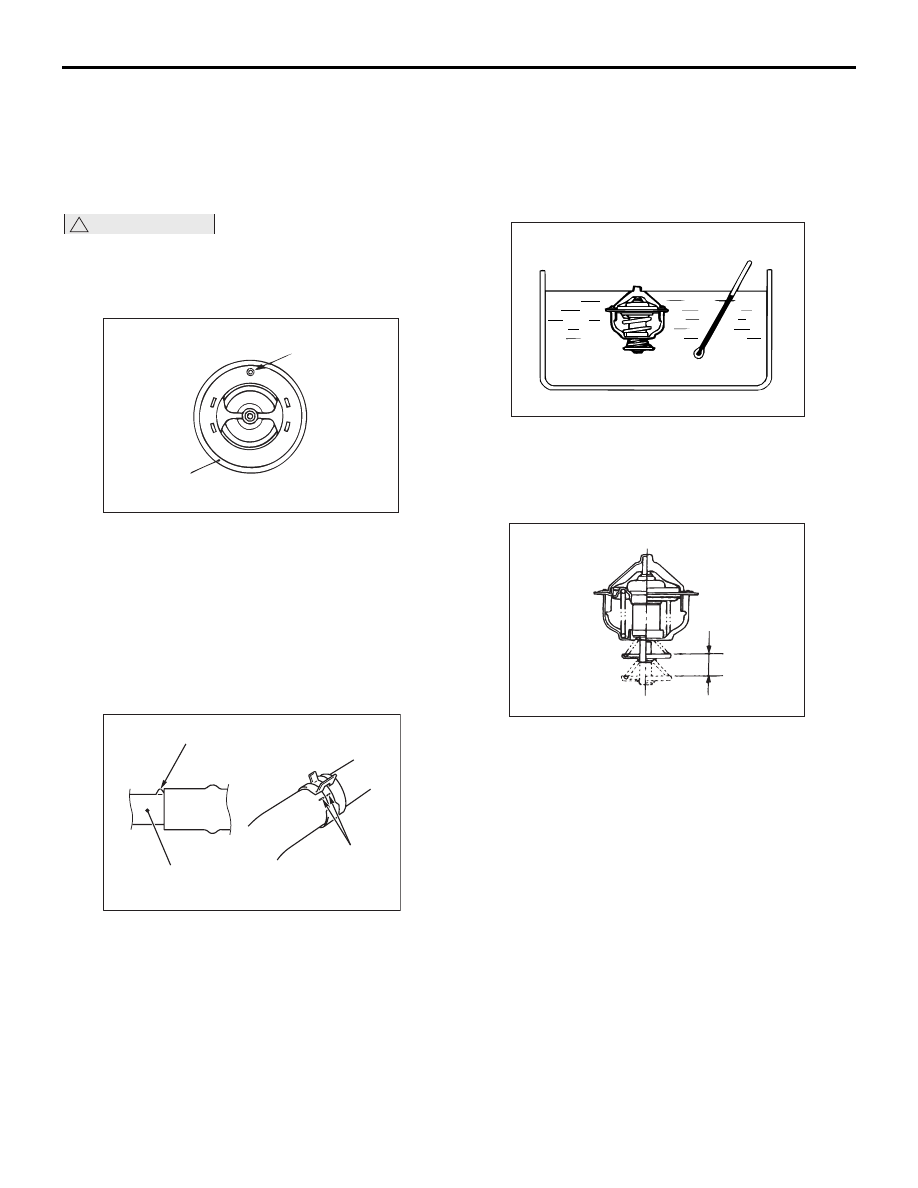

>>A<< УСТАНОВКА ТЕРМОСТАТА

!

ОСТОРОЖНО

Не допускать попадания консистентной
смазки на резиновое кольцотермостата. Если
резиновое кольцо повреждено, заменить
термостат.

Переливной

клапан

Резиновое

кольцо

AB

AC005977

Установку термостата производить
с осторожностью, чтобы не допустить отслоения
или повреждения резинового кольца. При
установке термостата ориентировать его таким
образом, чтобы переливной клапан термостата
смотрел вперед.

>>B<< ПРИСОЕДИНЕНИЕ НИЖНЕГО
ШЛАНГА РАДИАТОРА

AB

Установочные

метки

Впускной патрубок

подачи воды

Выступ

AC606082

1. Надеть нижний шланг радиатора на впускной

патрубок подачи воды.

2. Совместить отметки на нижнем шланге

радиатора и хомуте шланга, а затем надеть
нижний шланг радиатора.

ОСМОТР

M1141002500922

ПРОВЕРКА ТЕРМОСТАТА

ACX00400AB

1. Погрузить термостат в воду и подогревать

воду перемешивая. Проверить температуру
открывания термостата.

Стандартное значение: 82

± 1,5°C

Уровень

подъема

клапана

AC

ACX00401

2. Проверить, что величина подъема клапана

является стандартной, когда температура
воды достигает температуры полного открытия
клапана.
ПРИМЕЧАНИЕ: Измерить высоту подъема
клапана при полностью закрытом
термостате, и использовать измеренное
значение для сравнения с высотой подъема
термостата когда он полностью открыт.

Стандартное значение:

Температура полного открытия: 95

°C

Высота подъема клапана: 8,5 мм или более
