УСТРАНЕНИЕ НЕИСПРАВНОСТЕЙ
ОТОПИТЕЛЬ, ВОЗДУШНЫЙ КОНДИЦИОНЕР И СИСТЕМА ВЕНТИЛЯЦИИ
55A-9
ПРОЦЕДУРА ДИАГНОСТИКИ

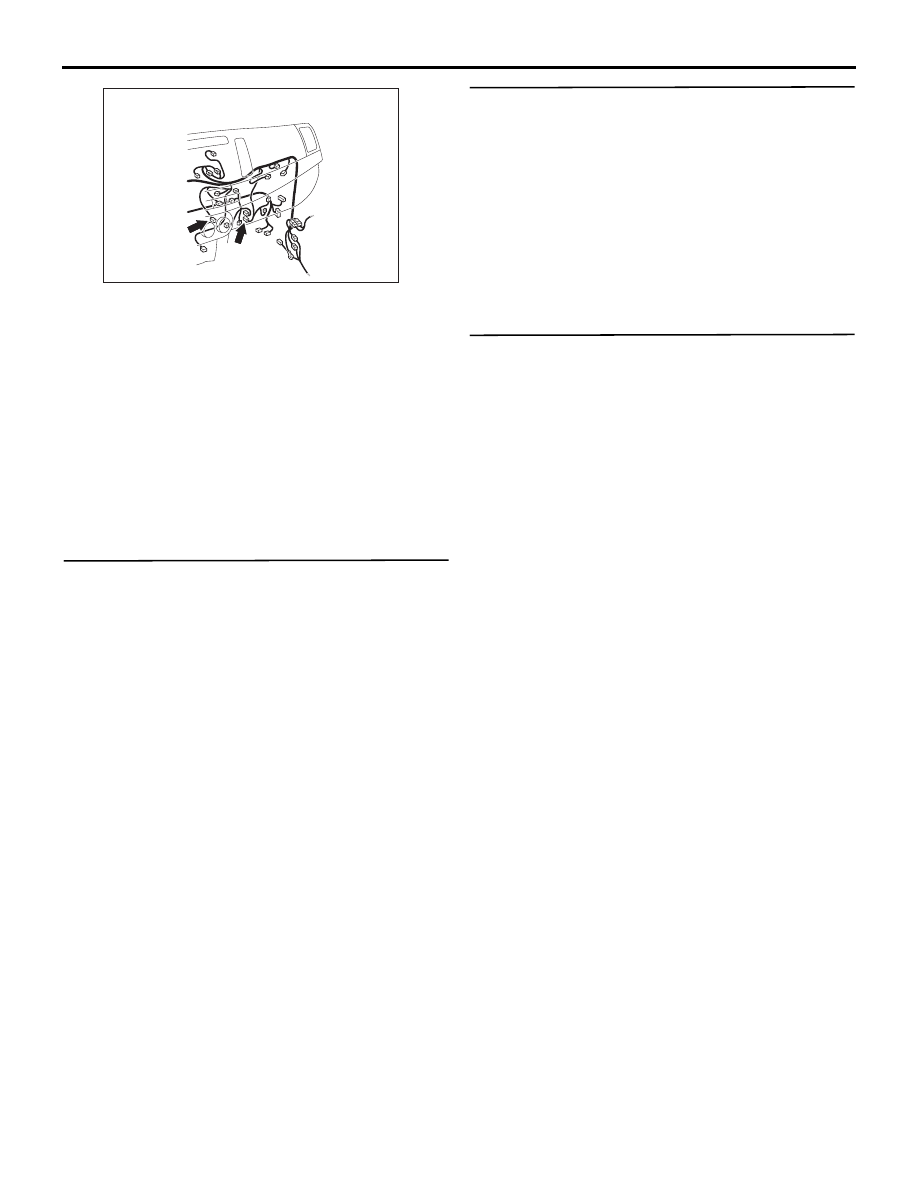

ЭТАП 1. Проверка разъема: разъем C-13 ЭБУ
кондиционера и разъем C-118 термодатчика
радиатора
Q: Результат проверки нормальный?
ДА :
Перейдите к этапу 2.
НЕТ :
Отремонтируйте разъем.
ЭТАП 2. Проверьте провода жгута между
разъемом C-13 ЭБУ кондиционера (клеммы 21
и 22) и разъемом C-118 термодатчика
радиатора (клеммы 2 и 1).
• Проверьте сигнальную цепь датчика и цепь
его замыкания на «массу» на предмет обрыва
или короткого замыкания.
Q: Результат проверки нормальный?
ДА :
Перейдите к этапу 3.
НЕТ :
Отремонтируйте жгут электропроводки.
ЭТАП 3. Проверьте термодатчик радиатора
См.
Q: Результат проверки нормальный?
ДА :
Перейдите к этапу 4.
НЕТ :
Замените термодатчик радиатора.
ЭТАП 4. Проверьте факт сброса кода
неисправности.
Q: Код неисправности сформирован?
ДА :
Замените ЭБУ кондиционера.
НЕТ :
Причиной может быть периодически
возникающий отказ (см. ГРУППУ 00,
Методика устранения периодически
возникающего отказа

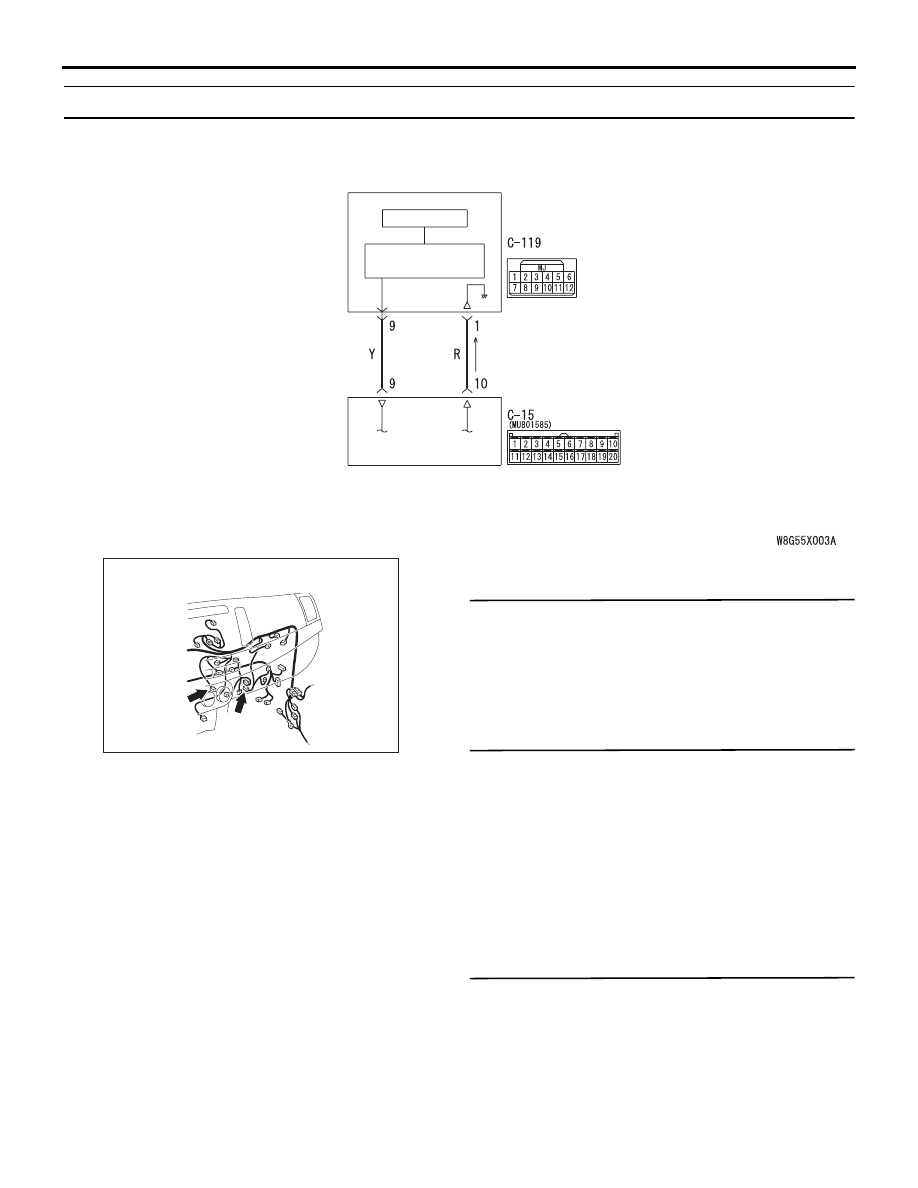

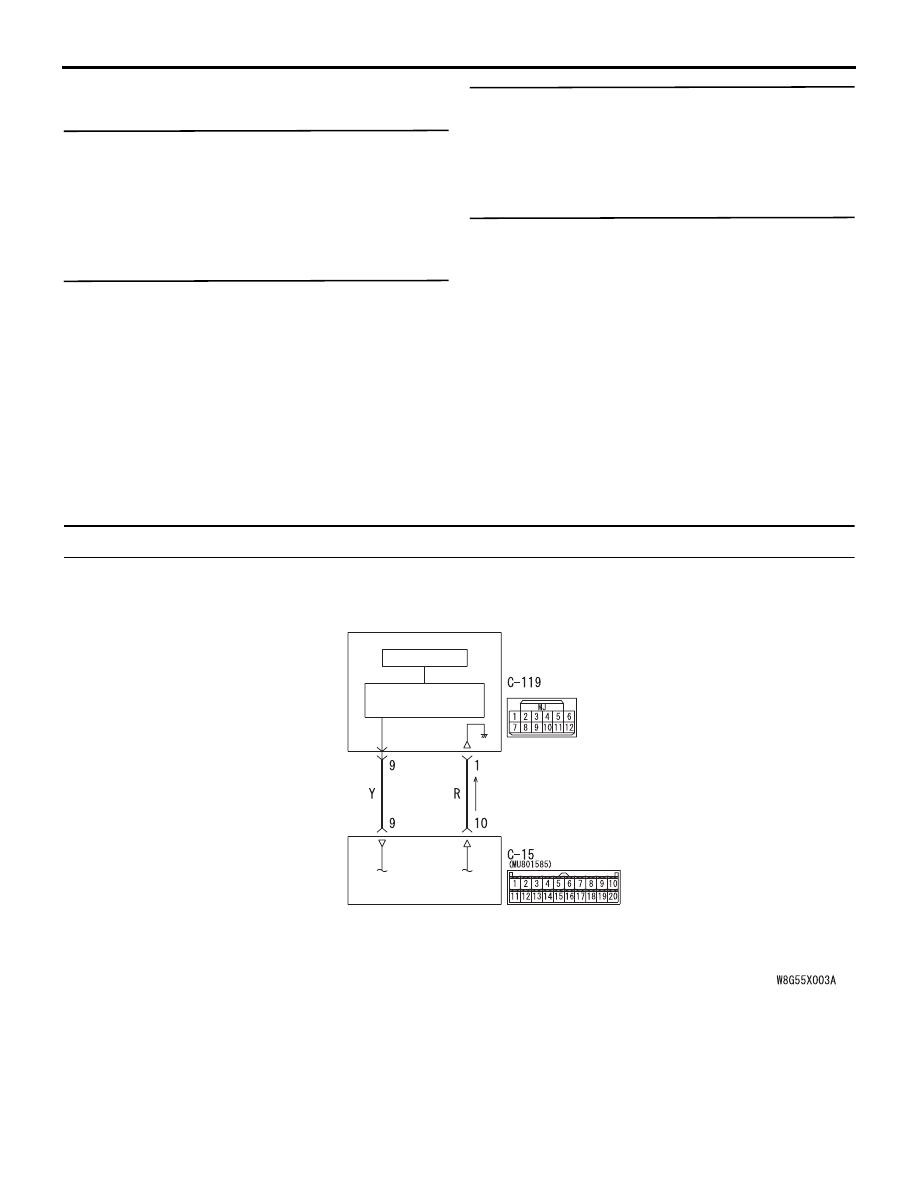

Код B1000: Ошибка связи с панелью управления
Цветовая кодировка проводов
B: Черный LG: Светло-зеленый G: Зеленый L: Синий W: Белый Y: Желтый SB: Голубой
BR: Коричневый O: Оранжевый GR: Серый R: Красный P: Розовый V: Фиолетовый
PU: Пурпурный SI: Серебристый
ЦЕПЬ
ИНТЕРФЕЙСА
ЦП
ПАНЕЛЬ
УПРАВЛЕНИЯ
КОНДИЦИОНЕРОМ
Блок управления кондиционером
Цепь панели управления кондиционером
