Mitsubishi Lancer X. Руководство - часть 584

НЕ ИСПОЛЬЗОВАТЬ

MB991825

MB991827

MB991824

MB991911

MB991955

MB991826

MB991910

УСТРАНЕНИЕ НЕИСПРАВНОСТЕЙ

ОТОПИТЕЛЬ, ВОЗДУШНЫЙ КОНДИЦИОНЕР И СИСТЕМА ВЕНТИЛЯЦИИ

55A-5

УСТРАНЕНИЕ НЕИСПРАВНОСТЕЙ

ПОСЛЕДОВАТЕЛЬНОСТЬ
ДИАГНОСТИКИ НЕИСПРАВНОСТЕЙ

M1554004700696

См. ГРУППУ 00 Методика использования
контрольных точек для проверки/устранения
неисправностей

− Содержание устранения

неисправностей

Стр.00-6

ФУНКЦИЯ ДИАГНОСТИКИ

M1554004800637

СЧИТЫВАНИЕ КОДОВ
НЕИСПРАВНОСТЕЙ

См. ГРУППУ 00 Методика использования
контрольных точек для проверки/устранения
неисправностей

− Функция диагностики

Стр.00-8

УДАЛЕНИЕ КОДОВ НЕИСПРАВНОСТЕЙ

См. ГРУППУ 00 Методика использования
контрольных точек для проверки/устранения
неисправностей

− Функция диагностики

Стр.00-8

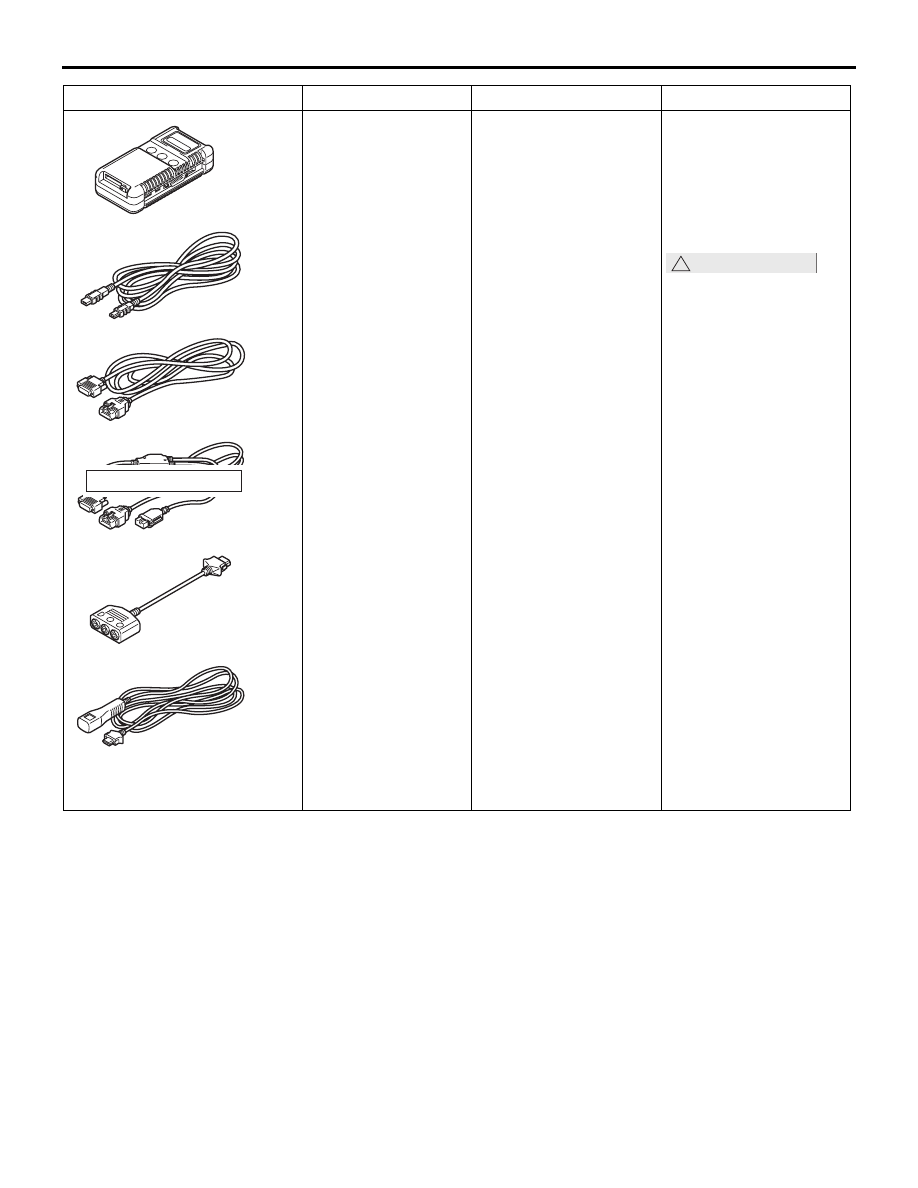

MB991955

a. MB991824
b. MB991827
c. MB991910
d. MB991911
e. MB991825
f. MB991826

Подсистема связи
M.U.T.-III

a. Интерфейс связи

автомобиля (V. C. I).

b. Кабель USB
c. Основной жгут (А)

проводов M.U.T.-III
(для автомобилей
с линией связи
CAN)

d. Основной жгут (B)

проводов M.U.T.-III
(для автомобилей
без линии связи
CAN)

e. Измерительный

переходник

f. Проводка запуска

Проверка
кондиционера
(отображение
диагностических кодов
M.U.T.-III, рабочих
характеристик
и проверка привода)

ОСТОРОЖНО

В автомобилях
с линией связи CAN
для отправки
условной скорости
автомобиля
используйте
основной жгут
проводов (А) M.U.T.-III
Если подсоединить
основной жгут
проводов (B)
системы M.U.T.-III,
связь CAN будет
работать
неправильно.

Инструмент

Номер

Название

Область применения

УСТРАНЕНИЕ НЕИСПРАВНОСТЕЙ

ОТОПИТЕЛЬ, ВОЗДУШНЫЙ КОНДИЦИОНЕР И СИСТЕМА ВЕНТИЛЯЦИИ

55A-6

ТАБЛИЦА ДИАГНОСТИЧЕСКИХ КОДОВ

M1554004900968

Код

Объект диагностики

Справочная
страница

Информация
на дисплее
рабочих
характеристик
после
установки кода
неисправности

B1034
(устанавливается
системой ЭБУ
ETACS)

Система датчика температуры окружающей
среды (короткое замыкание)

Стр.55A-7

°C

B1035
(устанавливается
системой ЭБУ
ETACS)

Система датчика температуры окружающей
среды (обрыв в цепи)

B1031

Система термодатчика радиатора (короткое
замыкание)

Стр.55A-8

Положение
«рециркуляция
воздуха»:
внутренняя
температура
Положение
«наружный
воздух»:
наружный
воздух + 10

°C

B1032

Система термодатчика радиатора (обрыв
в цепи)

B1000

Ошибка связи с панелью управления

Стр.55A-9

−

B1018

Ошибка кругового переключателя
регулировки температуры

Стр.55A-11

−

B1003

Ошибка кругового переключателя режима

Стр.55A-12

−

B1021

Ошибка кругового переключателя
вентилятора

Стр.55A-13

−

B1079

Утечка хладагента кондиционера

Стр.55A-14

−

B2214

Неисправность панели управления

Стр.55A-15

−

U1415

Система кодирования не закончена

Стр.55A-16

−

B223B

Неправильно собрана панель управления

Стр.55A-17

−

U0019

Неисправность шины (CAN-B)

Стр.55A-18

−

U0141

Тайм-аут шины CAN системы ЭБУ ETACS

Стр.55A-19

−

U0151

Тайм-аут шины CAN системы SRS

Стр.55A-20

−

U0155

Тайм-аут шины CAN измерителя

Стр.55A-22

−

U0168

Тайм-аут шины CAN системы WCM

Стр.55A-24

−

U0184

Тайм-аут шины CAN аудиосистемы

Стр.55A-25

−

ПРИМЕЧАНИЕ: Коды неисправностей B1034
и B1035 устанавливаются ЭБУ ETACS по
отдельности.

УСТРАНЕНИЕ НЕИСПРАВНОСТЕЙ

ОТОПИТЕЛЬ, ВОЗДУШНЫЙ КОНДИЦИОНЕР И СИСТЕМА ВЕНТИЛЯЦИИ

55A-7

МЕТОДИКА РАБОТЫ С
ДИАГНОСТИЧЕСКИМИ КОДАМИ
НЕИСПРАВНОСТЕЙ

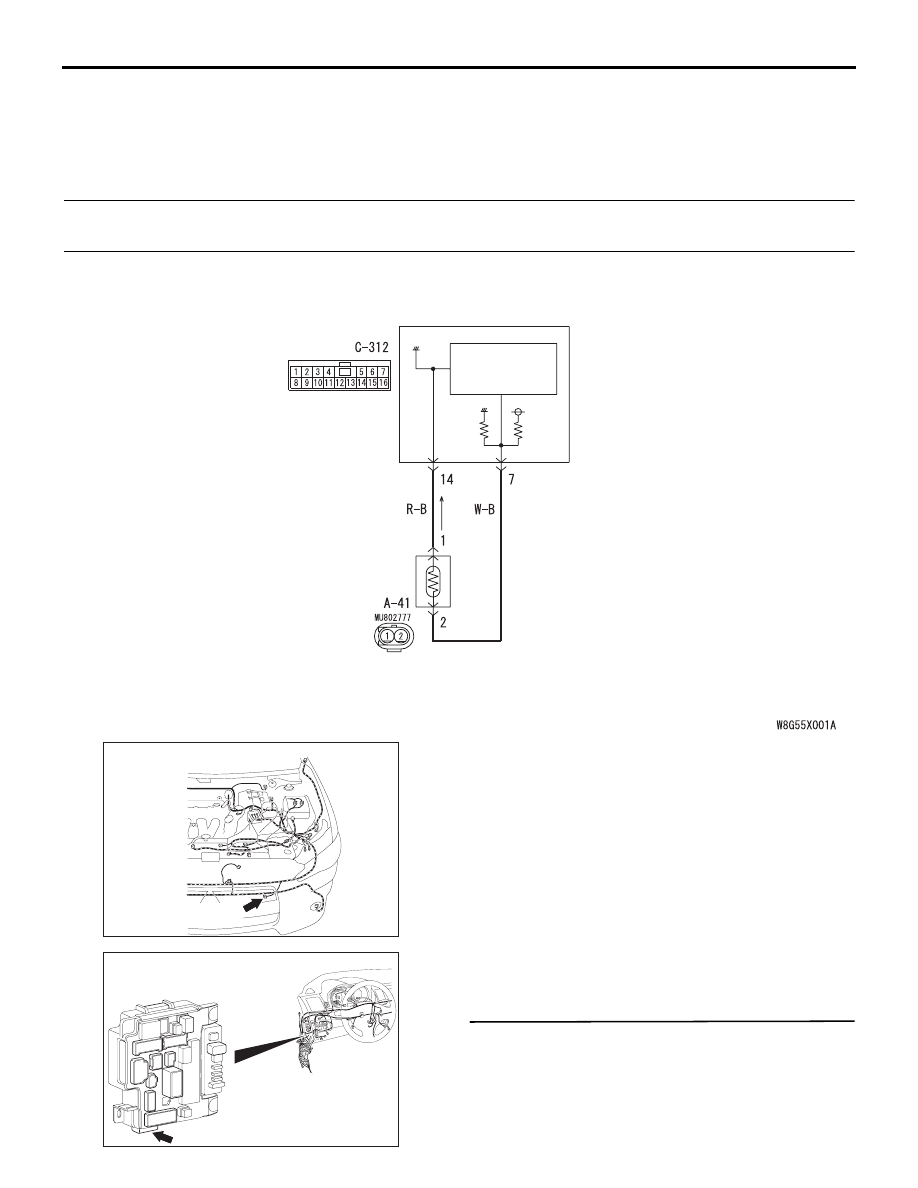

Код B1034: Система датчика температуры окружающей среды (короткое замыкание)

Код B1035: Система датчика температуры окружающей среды (обрыв в цепи)

Цветовая кодировка проводов

B: Черный LG: Светло-зеленый G: Зеленый L: Синий W: Белый Y: Желтый SB: Голубой

BR: Коричневый O: Оранжевый GR: Серый R: Красный P: Розовый V: Фиолетовый

PU: Пурпурный SI: Серебристый

ЦЕПЬ

АНАЛОГОВОГО

ИНТЕРФЕЙСА

ДАТЧИК ТЕМПЕРАТУРЫ

ОКРУЖАЮЩЕГО ВОЗДУХА

ETACS-ECU

Цепь датчика температуры окружающего воздуха

A-41 (B)

Разъемы: A-41

AC612690

ETACS-ECU

Разъем: C-312 <автомобили с

левосторонним управлением>

AC612709

ПОЯСНЕНИЯ К КОДУ НЕИСПРАВНОСТИ

Код B1034 формируется в случае короткого
замыкания в цепи датчика температуры
окружающей среды, а код B1035 - в случае
обрыва в этой цепи.

ВОЗМОЖНЫЕ ПРИЧИНЫ

• Неисправность датчика температуры

окружающей среды

• Повреждена электропроводка или разъемы

• Неисправность ЭБУ ETACS

ПРОЦЕДУРА ДИАГНОСТИКИ

ЭТАП 1. Проверка разъема: Разъем A-41
датчика температуры окружающей среды
и разъем C-312 ЭБУ ETACS

Q: Результат проверки нормальный?

ДА :

Перейдите к этапу 2.

НЕТ :

Отремонтируйте разъем.

УСТРАНЕНИЕ НЕИСПРАВНОСТЕЙ

ОТОПИТЕЛЬ, ВОЗДУШНЫЙ КОНДИЦИОНЕР И СИСТЕМА ВЕНТИЛЯЦИИ

55A-8

ЭТАП 2. Проверьте провода жгута между
разъемом A-41 датчика температуры
окружающей среды (клеммы 1 и 2)
и разъемом C-312 ЭБУ ETACS (клеммы 7 и 14).

• Проверьте сигнальную цепь датчика и цепь

его замыкания на «массу» на предмет обрыва
или короткого замыкания.

Q: Результат проверки нормальный?

ДА :

Перейдите к этапу 3.

НЕТ :

Отремонтируйте разъем.

ЭТАП 3. Проверьте датчик температуры
окружающей среды
См.

Стр.55A-70

Q: Результат проверки нормальный?

ДА :

Перейдите к этапу 4.

НЕТ :

Замените датчик температуры

окружающей среды.

ЭТАП 4. Проверьте факт сброса кода
неисправности.

Q: Код неисправности сформирован?

ДА :

Замените ЭБУ ETACS.

НЕТ :

Причиной может быть периодически

возникающий отказ (см. ГРУППУ 00,
Методика устранения периодически
возникающего отказа

Стр.00-15

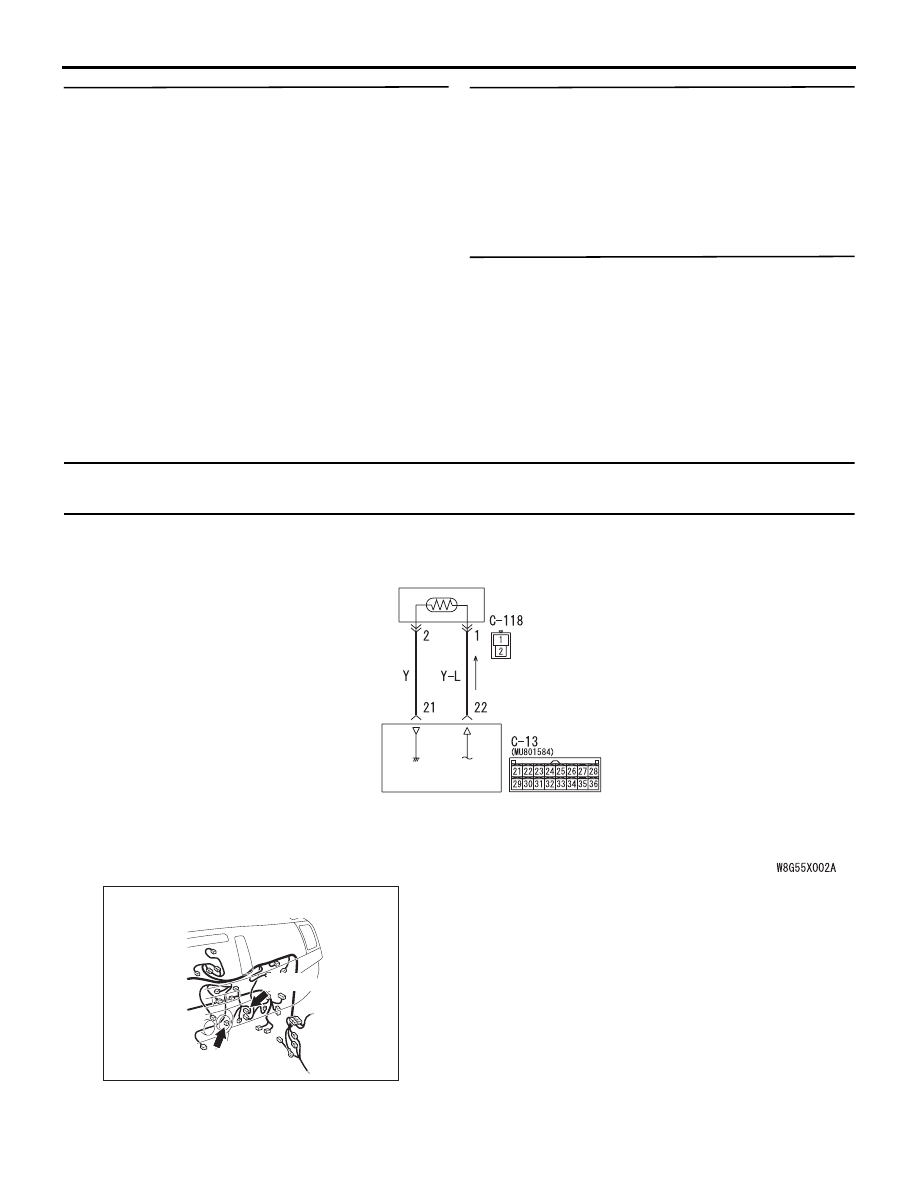

Код B1031: Система термодатчика радиатора (короткое замыкание)

Код B1032: Система термодатчика радиатора (обрыв в цепи)

Цветовая кодировка проводов

B: Черный LG: Светло-зеленый G: Зеленый L: Синий W: Белый Y: Желтый SB: Голубой

BR: Коричневый O: Оранжевый GR: Серый R: Красный P: Розовый V: Фиолетовый

PU: Пурпурный SI: Серебристый

Блок управления кондиционером

ТЕРМОДАТЧИК

РАДИАТОРА

Цепь термодатчика радиатора

C-118

C-13 (B)

AC612706

Разъемы: C-13, C-118 <автомобили

с левосторонним управлением>

ПОЯСНЕНИЯ К КОДУ НЕИСПРАВНОСТИ

Код B1031 формируется в случае короткого
замыкания в цепи термодатчика радиатора, а код
B1032 - в случае обрыва в этой цепи.

ВОЗМОЖНЫЕ ПРИЧИНЫ

• Неисправность термодатчика радиатора

• Повреждение электропроводки или разъемов

• Неисправность ЭБУ кондиционера
